OPEL MERIVA 2015.5 Betriebsanleitung (in German)

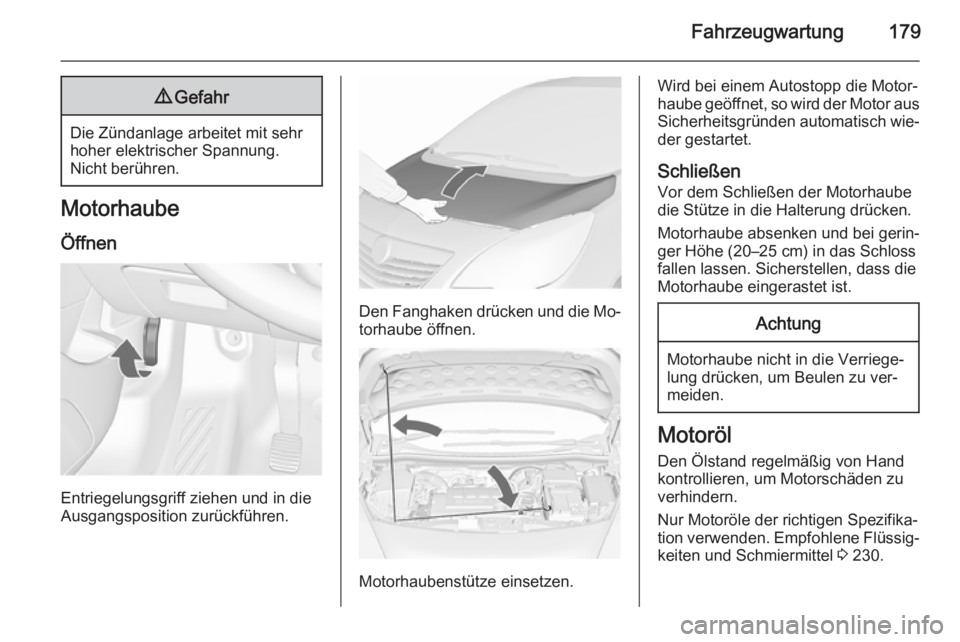

Fahrzeugwartung1799Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.
Den Fanghaken drücken und die Mo‐
torhaube öffnen.
Motorhaubenstütze einsetzen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern.
Nur Motoröle der richtigen Spezifika‐
tion verwenden. Empfohlene Flüssig‐
keiten und Schmiermittel 3 230.

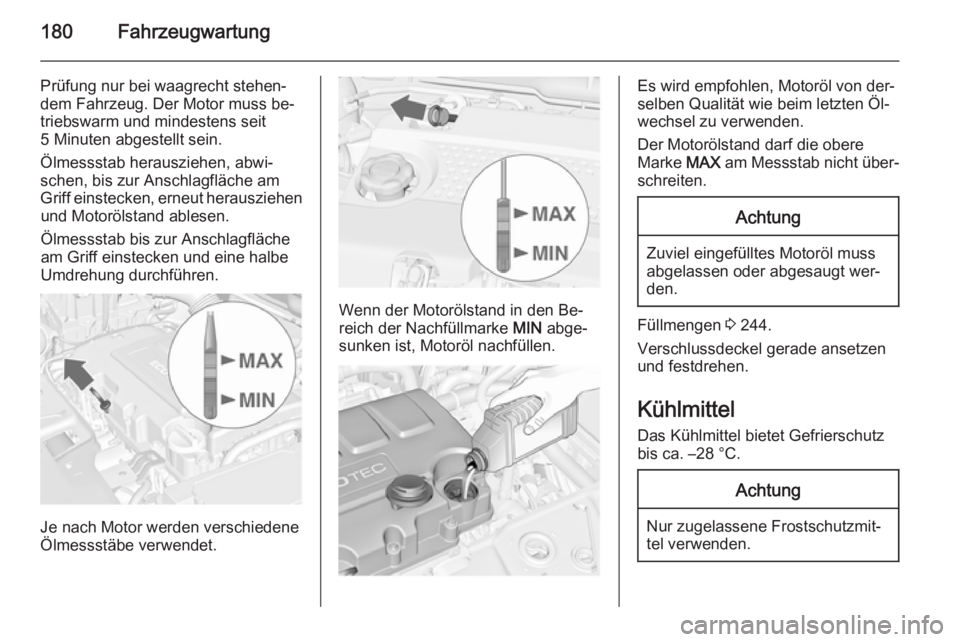

180Fahrzeugwartung
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
5 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Wenn der Motorölstand in den Be‐ reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von der‐
selben Qualität wie beim letzten Öl‐
wechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 244.
Verschlussdeckel gerade ansetzen und festdrehen.
Kühlmittel
Das Kühlmittel bietet Gefrierschutz
bis ca. –28 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.

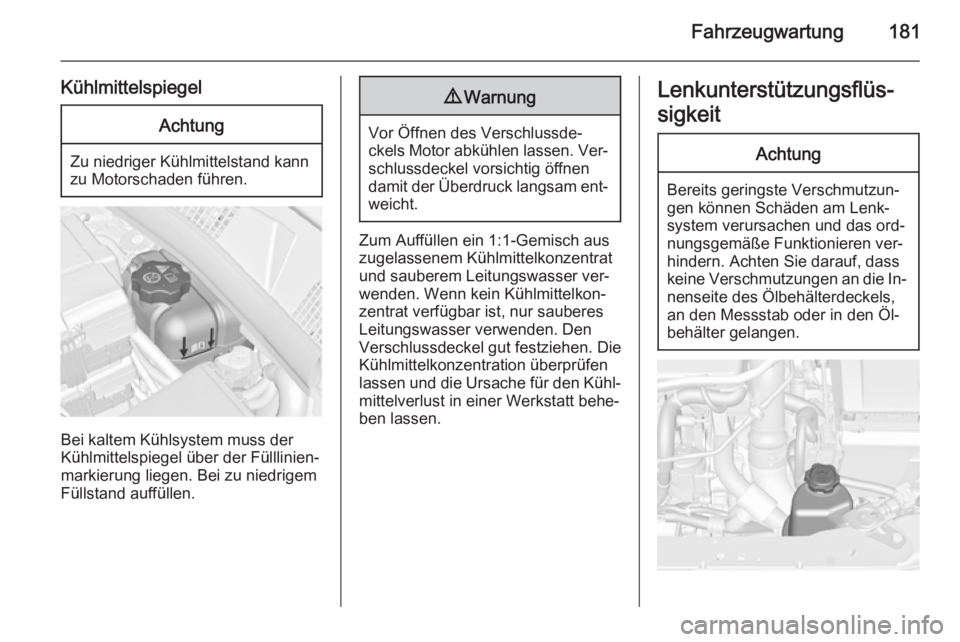

Fahrzeugwartung181
KühlmittelspiegelAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Zum Auffüllen ein 1:1-Gemisch aus
zugelassenem Kühlmittelkonzentrat
und sauberem Leitungswasser ver‐
wenden. Wenn kein Kühlmittelkon‐
zentrat verfügbar ist, nur sauberes
Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Lenkunterstützungsflüs‐
sigkeitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels,
an den Messstab oder in den Öl‐
behälter gelangen.

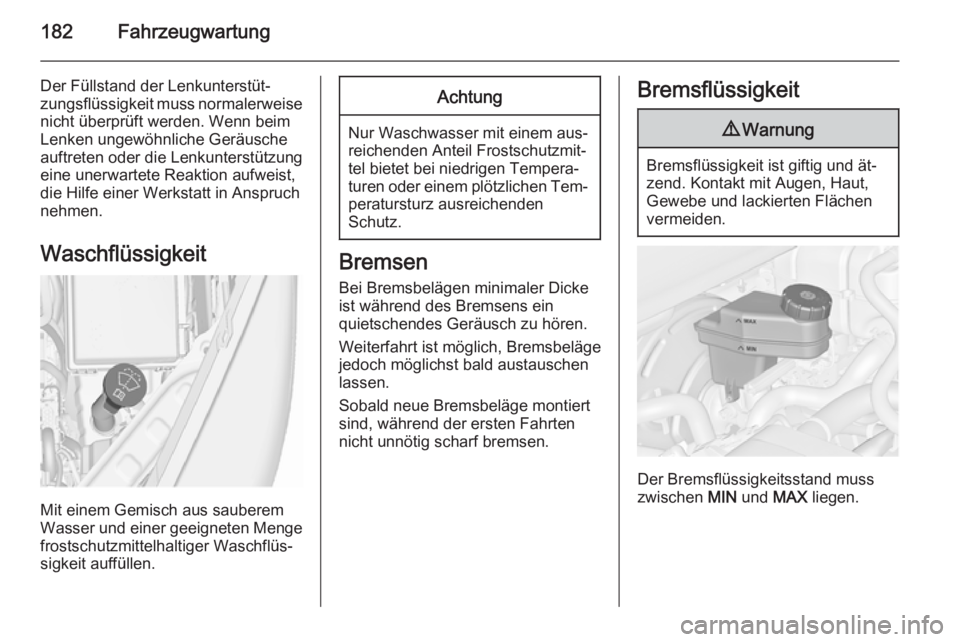

182Fahrzeugwartung
Der Füllstand der Lenkunterstüt‐
zungsflüssigkeit muss normalerweise
nicht überprüft werden. Wenn beim
Lenken ungewöhnliche Geräusche
auftreten oder die Lenkunterstützung
eine unerwartete Reaktion aufweist,
die Hilfe einer Werkstatt in Anspruch
nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
frostschutzmittelhaltiger Waschflüs‐
sigkeit auffüllen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Bremsen
Bei Bremsbelägen minimaler Dicke
ist während des Bremsens ein
quietschendes Geräusch zu hören.
Weiterfahrt ist möglich, Bremsbelägejedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.

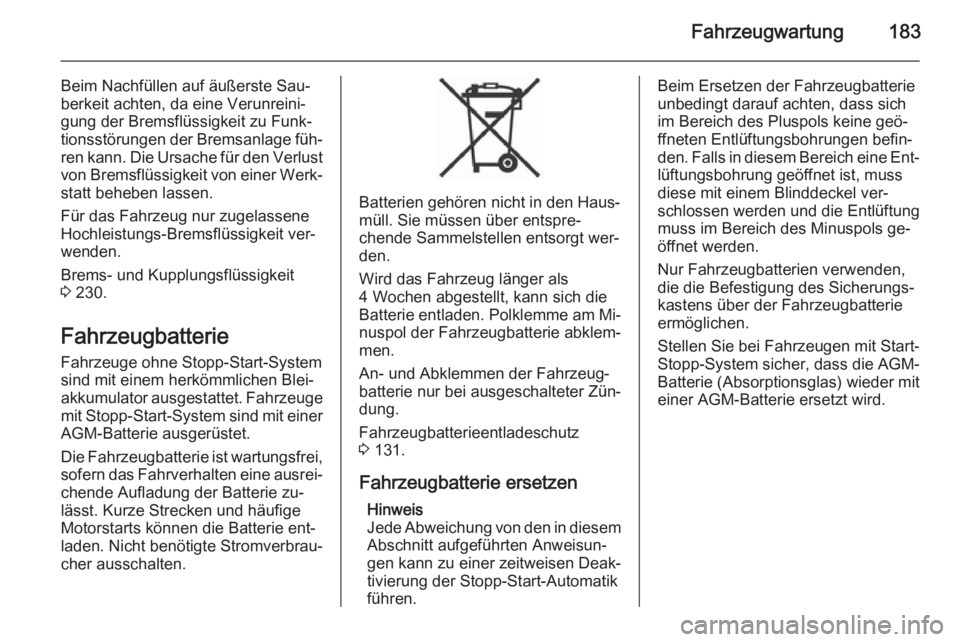

Fahrzeugwartung183
Beim Nachfüllen auf äußerste Sau‐
berkeit achten, da eine Verunreini‐
gung der Bremsflüssigkeit zu Funk‐
tionsstörungen der Bremsanlage füh‐
ren kann. Die Ursache für den Verlust von Bremsflüssigkeit von einer Werk‐
statt beheben lassen.
Für das Fahrzeug nur zugelassene
Hochleistungs-Bremsflüssigkeit ver‐
wenden.
Brems- und Kupplungsflüssigkeit
3 230.
Fahrzeugbatterie Fahrzeuge ohne Stopp-Start-System
sind mit einem herkömmlichen Blei‐
akkumulator ausgestattet. Fahrzeuge
mit Stopp-Start-System sind mit einer AGM-Batterie ausgerüstet.
Die Fahrzeugbatterie ist wartungsfrei,
sofern das Fahrverhalten eine ausrei‐ chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐
nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.
Fahrzeugbatterieentladeschutz
3 131.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine geö‐
ffneten Entlüftungsbohrungen befin‐
den. Falls in diesem Bereich eine Ent‐ lüftungsbohrung geöffnet ist, muss
diese mit einem Blinddeckel ver‐
schlossen werden und die Entlüftung
muss im Bereich des Minuspols ge‐
öffnet werden.
Nur Fahrzeugbatterien verwenden, die die Befestigung des Sicherungs‐ kastens über der Fahrzeugbatterie
ermöglichen.
Stellen Sie bei Fahrzeugen mit Start-
Stopp-System sicher, dass die AGM-
Batterie (Absorptionsglas) wieder mit einer AGM-Batterie ersetzt wird.

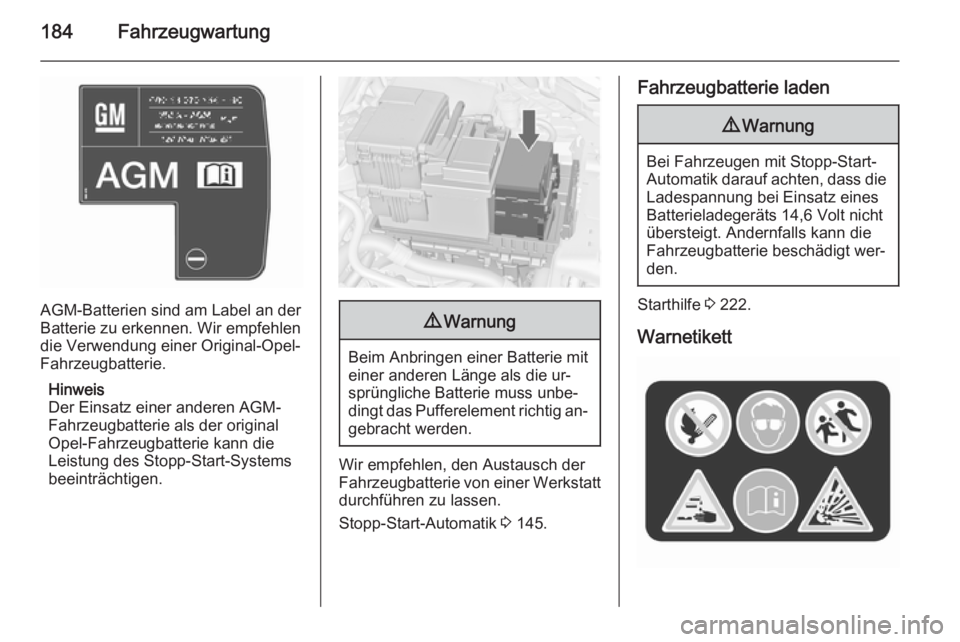

184Fahrzeugwartung
AGM-Batterien sind am Label an der
Batterie zu erkennen. Wir empfehlen die Verwendung einer Original-Opel-
Fahrzeugbatterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
9 Warnung
Beim Anbringen einer Batterie mit
einer anderen Länge als die ur‐
sprüngliche Batterie muss unbe‐
dingt das Pufferelement richtig an‐ gebracht werden.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 145.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 222.
Warnetikett

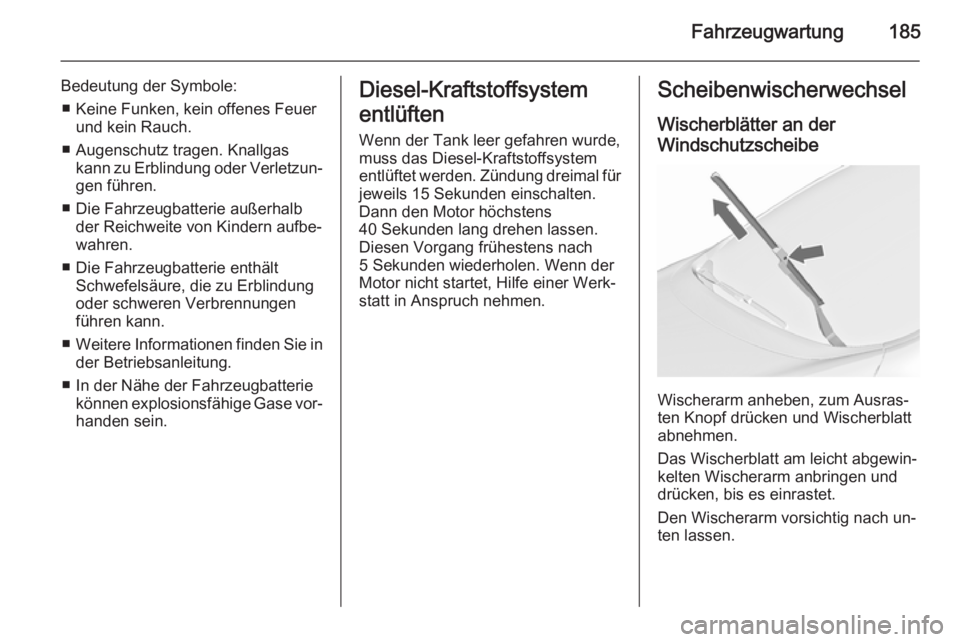

Fahrzeugwartung185
Bedeutung der Symbole:■ Keine Funken, kein offenes Feuer und kein Rauch.
■ Augenschutz tragen. Knallgas kann zu Erblindung oder Verletzun‐
gen führen.
■ Die Fahrzeugbatterie außerhalb der Reichweite von Kindern aufbe‐
wahren.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder schweren Verbrennungen
führen kann.
■ Weitere Informationen finden Sie in
der Betriebsanleitung.
■ In der Nähe der Fahrzeugbatterie können explosionsfähige Gase vor‐
handen sein.Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.Scheibenwischerwechsel
Wischerblätter an der
Windschutzscheibe
Wischerarm anheben, zum Ausras‐
ten Knopf drücken und Wischerblatt
abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und
drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.

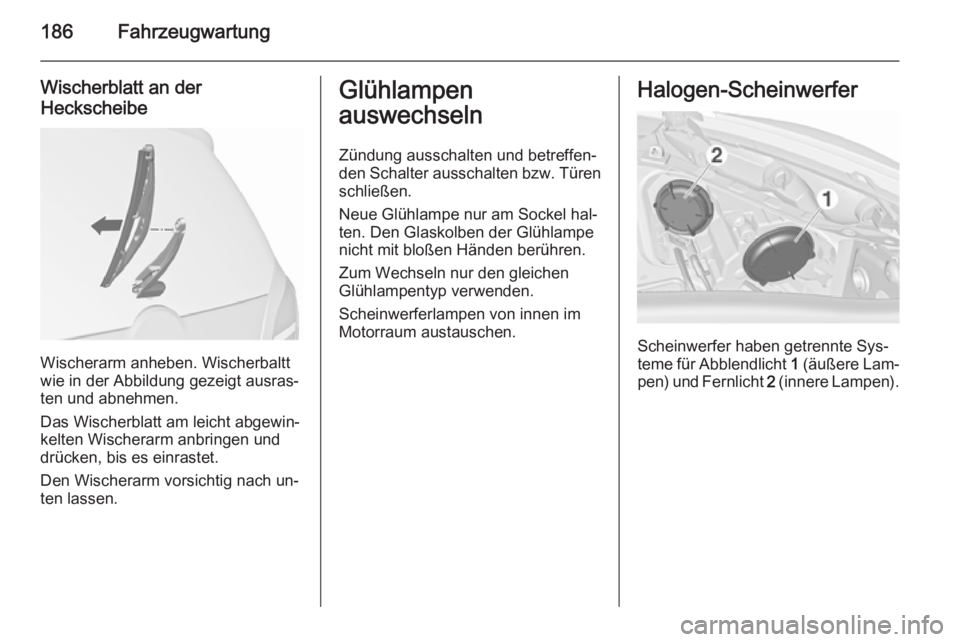

186Fahrzeugwartung
Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.Halogen-Scheinwerfer
Scheinwerfer haben getrennte Sys‐
teme für Abblendlicht 1 (äußere Lam‐
pen) und Fernlicht 2 (innere Lampen).

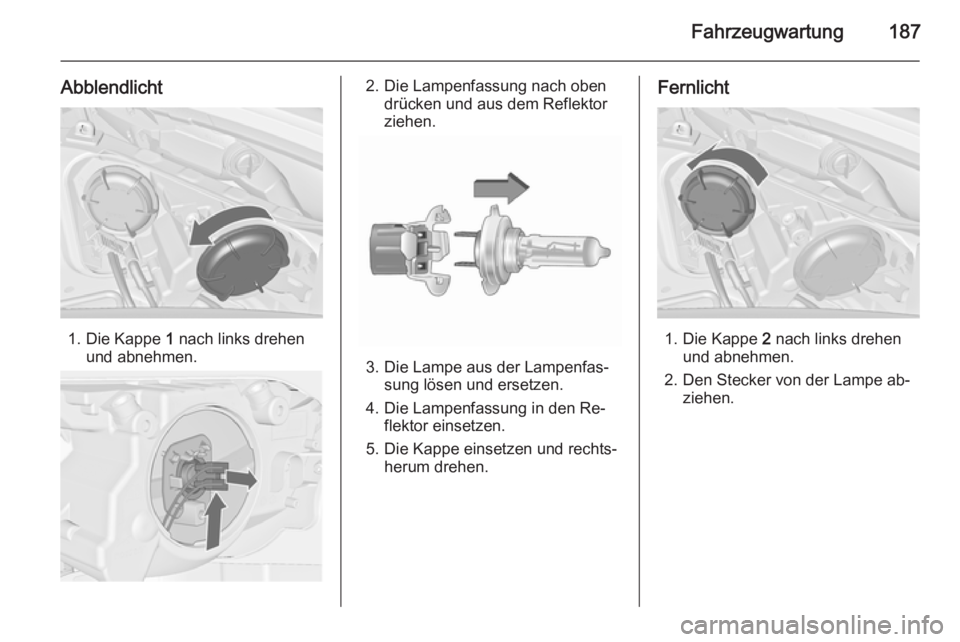

Fahrzeugwartung187
Abblendlicht
1. Die Kappe 1 nach links drehen
und abnehmen.
2. Die Lampenfassung nach oben drücken und aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in den Re‐ flektor einsetzen.
5. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht
1. Die Kappe 2 nach links drehen
und abnehmen.
2. Den Stecker von der Lampe ab‐ ziehen.

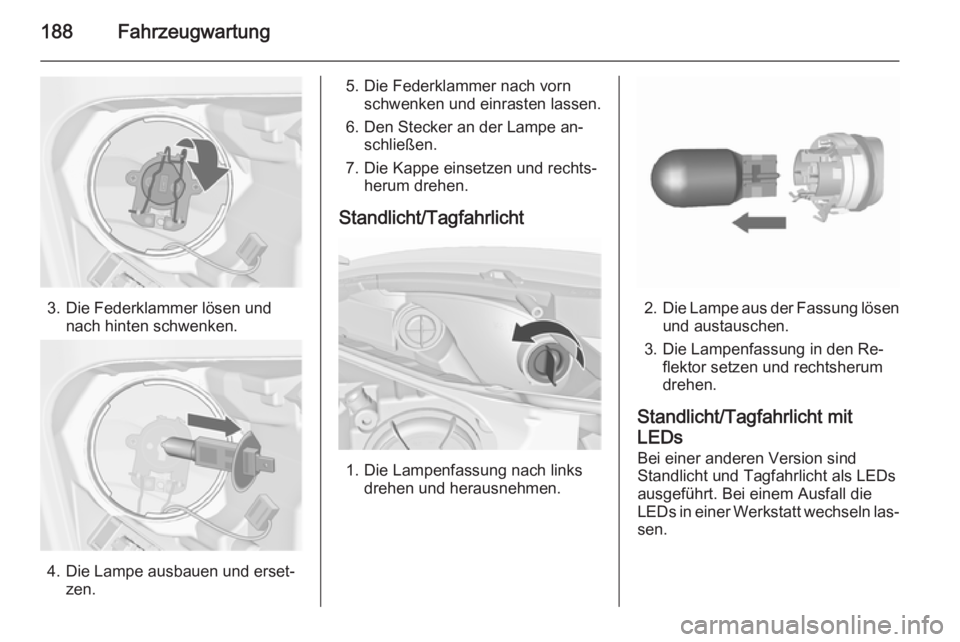

188Fahrzeugwartung
3. Die Federklammer lösen undnach hinten schwenken.
4. Die Lampe ausbauen und erset‐ zen.
5. Die Federklammer nach vornschwenken und einrasten lassen.
6. Den Stecker an der Lampe an‐ schließen.
7. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht
1. Die Lampenfassung nach links drehen und herausnehmen.
2.Die Lampe aus der Fassung lösen
und austauschen.
3. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Standlicht/Tagfahrlicht mit
LEDs Bei einer anderen Version sind
Standlicht und Tagfahrlicht als LEDs
ausgeführt. Bei einem Ausfall die
LEDs in einer Werkstatt wechseln las‐
sen.
