车辆保养149

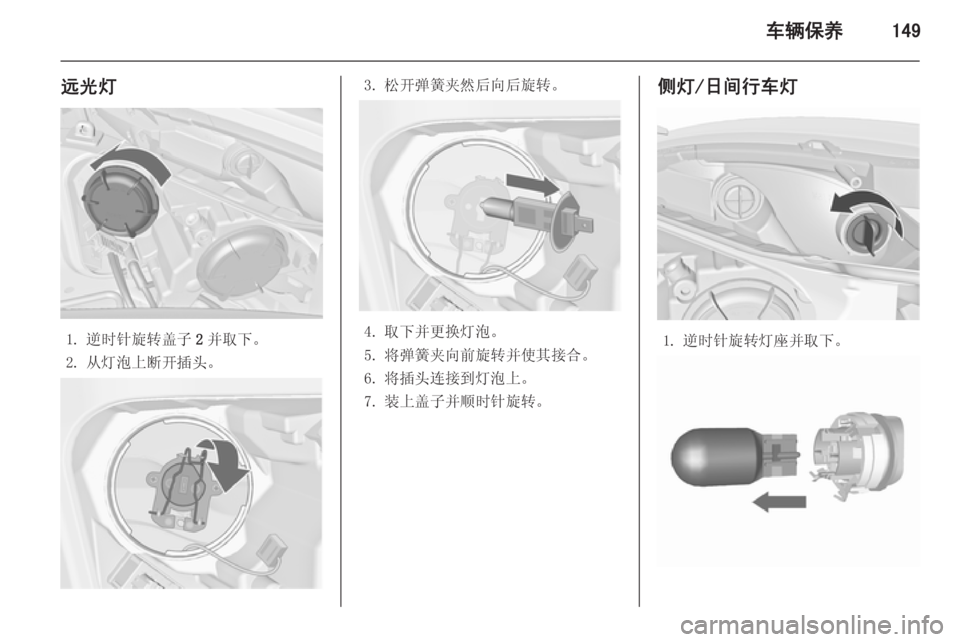

远光灯
1. 逆时针旋转盖子2并取下。
2. 从灯泡上断开插头。
3. 松开弹簧夹然后向后旋转。
4. 取下并更换灯泡。
5. 将弹簧夹向前旋转并使其接合。
6. 将插头连接到灯泡上。
7. 装上盖子并顺时针旋转。
侧灯/日间行车灯
1. 逆时针旋转灯座并取下。

150车辆保养

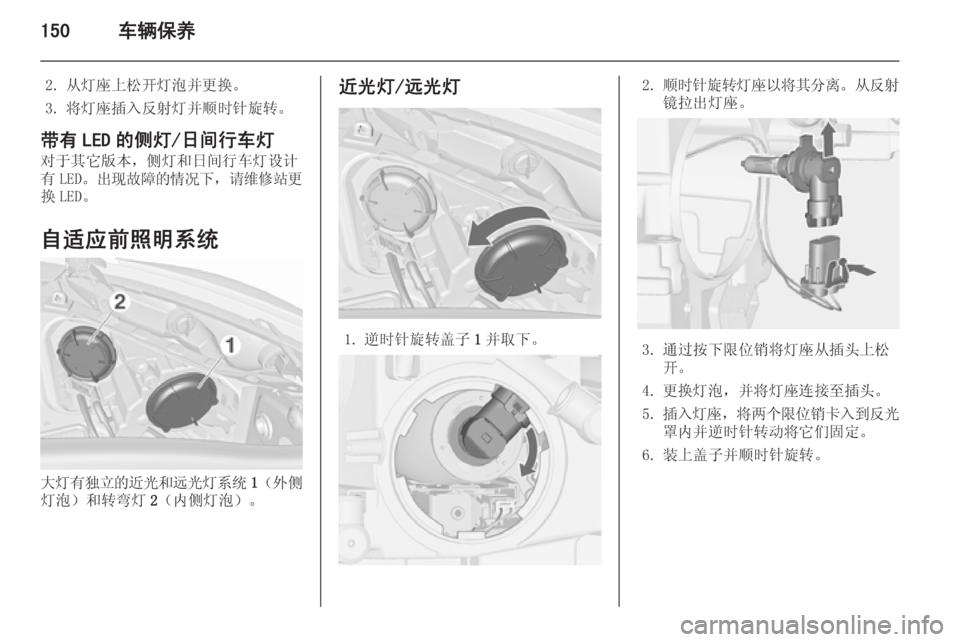

2. 从灯座上松开灯泡并更换。
3. 将灯座插入反射灯并顺时针旋转。
带有 LED 的侧灯/日间行车灯 对于其它版本，侧灯和日间行车灯设计
有 LED。 出现故障的情况下 ，请维修站更
换 LED。
自适应前照明系统
大灯有独立的近光和远光灯系统 1（外侧
灯泡）和转弯灯 2（内侧灯泡）。
近光灯/远光灯
1. 逆时针旋转盖子 1并取下。
2. 顺时针旋转灯座以将其分离 。从反射
镜拉出灯座。
3. 通过按下限位销将灯座从插头上松 开。
4. 更换灯泡，并将灯座连接至插头。
5. 插入灯座 ，将两个限位销卡入到反光
罩内并逆时针转动将它们固定。
6. 装上盖子并顺时针旋转。

车辆保养151

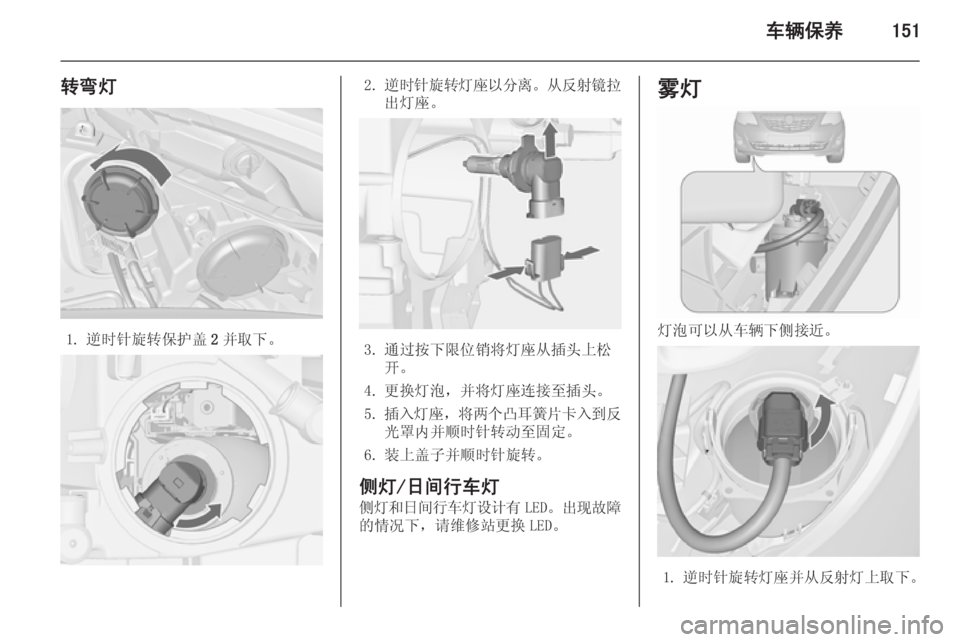

转弯灯
1. 逆时针旋转保护盖2并取下。
2. 逆时针旋转灯座以分离 。从反射镜拉
出灯座。
3. 通过按下限位销将灯座从插头上松 开。
4. 更换灯泡，并将灯座连接至插头。
5. 插入灯座 ，将两个凸耳簧片卡入到反
光罩内并顺时针转动至固定。
6. 装上盖子并顺时针旋转。
侧灯/日间行车灯 侧灯和日间行车灯设计有 LED。出现故障
的情况下，请维修站更换 LED。
雾灯
灯泡可以从车辆下侧接近。
1. 逆时针旋转灯座并从反射灯上取下。

152车辆保养

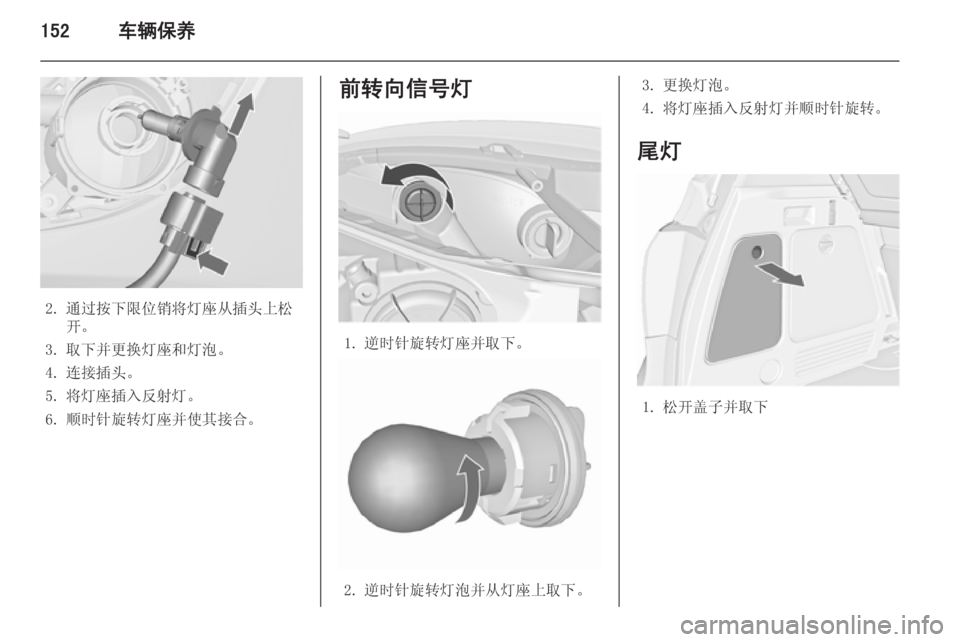

2. 通过按下限位销将灯座从插头上松开。
3. 取下并更换灯座和灯泡。 4. 连接插头。
5. 将灯座插入反射灯。
6. 顺时针旋转灯座并使其接合。
前转向信号灯
1. 逆时针旋转灯座并取下。
2. 逆时针旋转灯泡并从灯座上取下。
3. 更换灯泡。
4. 将灯座插入反射灯并顺时针旋转。
尾灯
1. 松开盖子并取下

车辆保养153

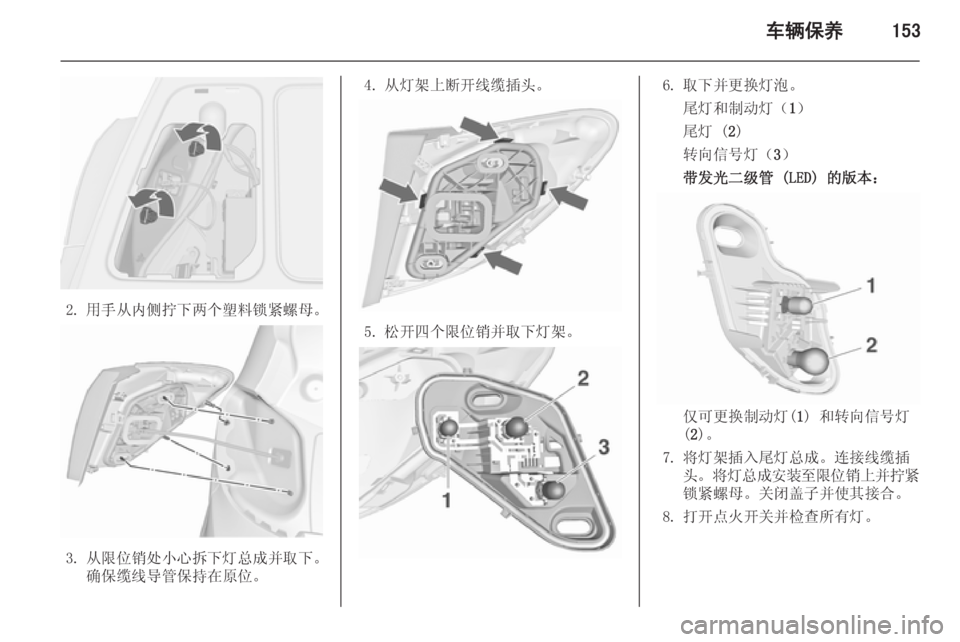

2. 用手从内侧拧下两个塑料锁紧螺母。
3. 从限位销处小心拆下灯总成并取下。确保缆线导管保持在原位。
4. 从灯架上断开线缆插头。
5. 松开四个限位销并取下灯架。
6. 取下并更换灯泡。
尾灯和制动灯（ 1）
尾灯 ( 2)
转向信号灯（ 3）
带发光二级管 (LED) 的版本：
仅可更换制动灯( 1) 和转向信号灯
( 2)。
7. 将灯架插入尾灯总成。连接线缆插 头。 将灯总成安装至限位销上并拧紧
锁紧螺母。关闭盖子并使其接合。
8. 打开点火开关并检查所有灯。

154车辆保养

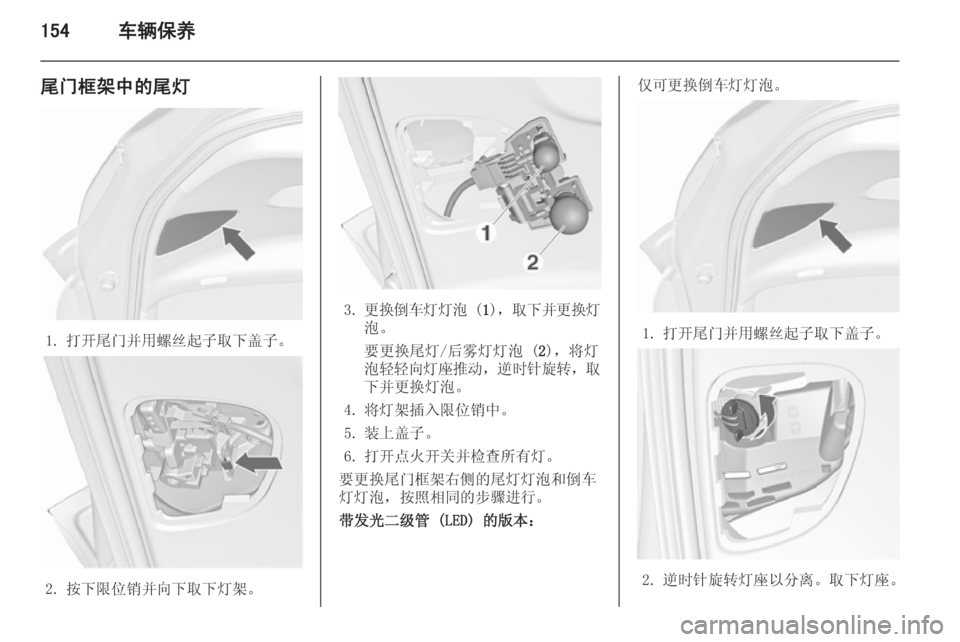

尾门框架中的尾灯
1. 打开尾门并用螺丝起子取下盖子。
2. 按下限位销并向下取下灯架。
3.更换倒车灯灯泡 (1)， 取下并更换灯
泡。
要更换尾灯/后雾灯灯泡 ( 2)，将灯
泡轻轻向灯座推动 ，逆时针旋转 ，取
下并更换灯泡。
4. 将灯架插入限位销中。
5. 装上盖子。
6. 打开点火开关并检查所有灯。
要更换尾门框架右侧的尾灯灯泡和倒车 灯灯泡，按照相同的步骤进行。
带发光二级管 (LED) 的版本：
仅可更换倒车灯灯泡。
1. 打开尾门并用螺丝起子取下盖子。
2. 逆时针旋转灯座以分离。取下灯座。

车辆保养155

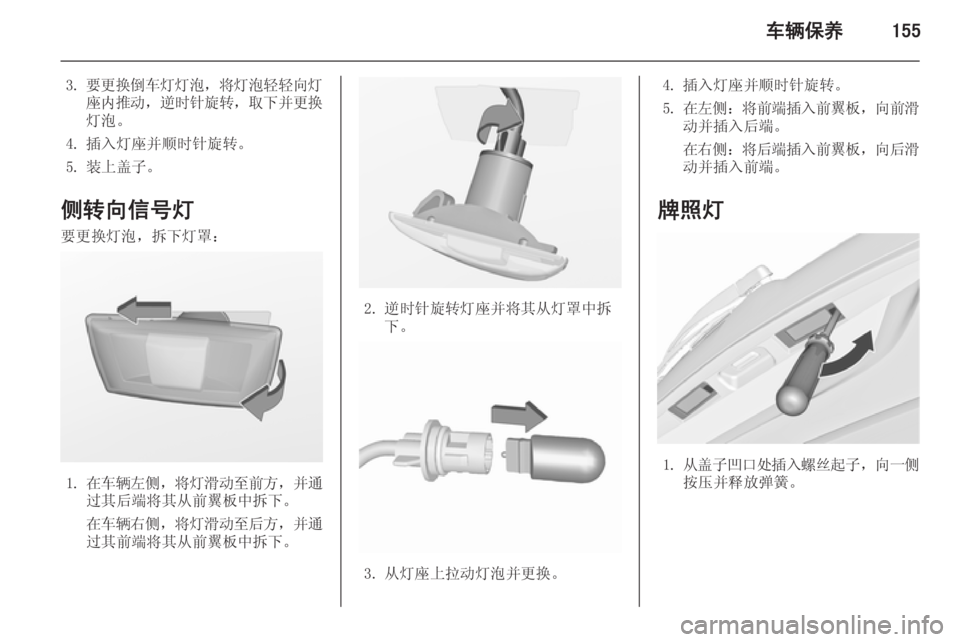

3.要更换倒车灯灯泡 ，将灯泡轻轻向灯
座内推动 ，逆时针旋转 ，取下并更换
灯泡。
4. 插入灯座并顺时针旋转。 5. 装上盖子。
侧转向信号灯 要更换灯泡，拆下灯罩：
1. 在车辆左侧 ，将灯滑动至前方 ，并通
过其后端将其从前翼板中拆下。
在车辆右侧 ，将灯滑动至后方 ，并通
过其前端将其从前翼板中拆下。
2. 逆时针旋转灯座并将其从灯罩中拆 下。
3. 从灯座上拉动灯泡并更换。
4. 插入灯座并顺时针旋转。
5. 在左侧 ：将前端插入前翼板 ，向前滑
动并插入后端。
在右侧 ：将后端插入前翼板 ，向后滑
动并插入前端。
牌照灯
1. 从盖子凹口处插入螺丝起子 ，向一侧
按压并释放弹簧。

156车辆保养

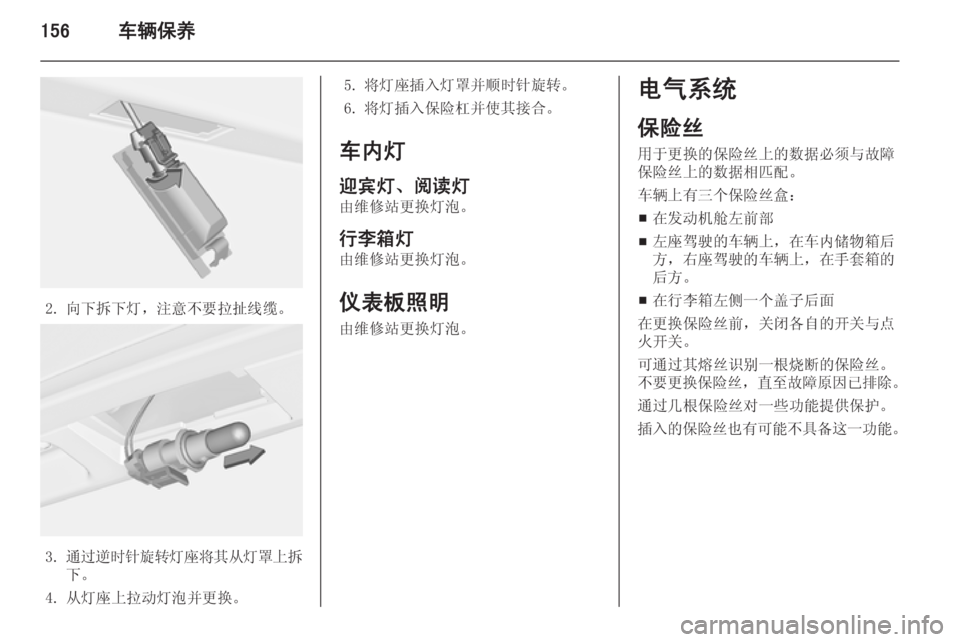

2. 向下拆下灯，注意不要拉扯线缆。
3.通过逆时针旋转灯座将其从灯罩上拆
下。
4. 从灯座上拉动灯泡并更换。
5. 将灯座插入灯罩并顺时针旋转。
6. 将灯插入保险杠并使其接合。
车内灯 迎宾灯、阅读灯由维修站更换灯泡。
行李箱灯 由维修站更换灯泡。
仪表板照明
由维修站更换灯泡。电气系统
保险丝
用于更换的保险丝上的数据必须与故障 保险丝上的数据相匹配。
车辆上有三个保险丝盒：
■ 在发动机舱左前部
■ 左座驾驶的车辆上，在车内储物箱后
方，右座驾驶的车辆上，在手套箱的
后方。
■ 在行李箱左侧一个盖子后面
在更换保险丝前，关闭各自的开关与点
火开关。
可通过其熔丝识别一根烧断的保险丝。
不要更换保险丝 ，直至故障原因已排除 。
通过几根保险丝对一些功能提供保护。
插入的保险丝也有可能不具备这一功能 。

车辆保养157
保险丝拔取器
保险丝拔取器可能位于发动机舱中的保
险丝盒中。
将保险丝拔取器放在来自顶部或侧面的 各种类型的保险丝上，并拉出保险丝。
发动机舱保险丝盒

158车辆保养

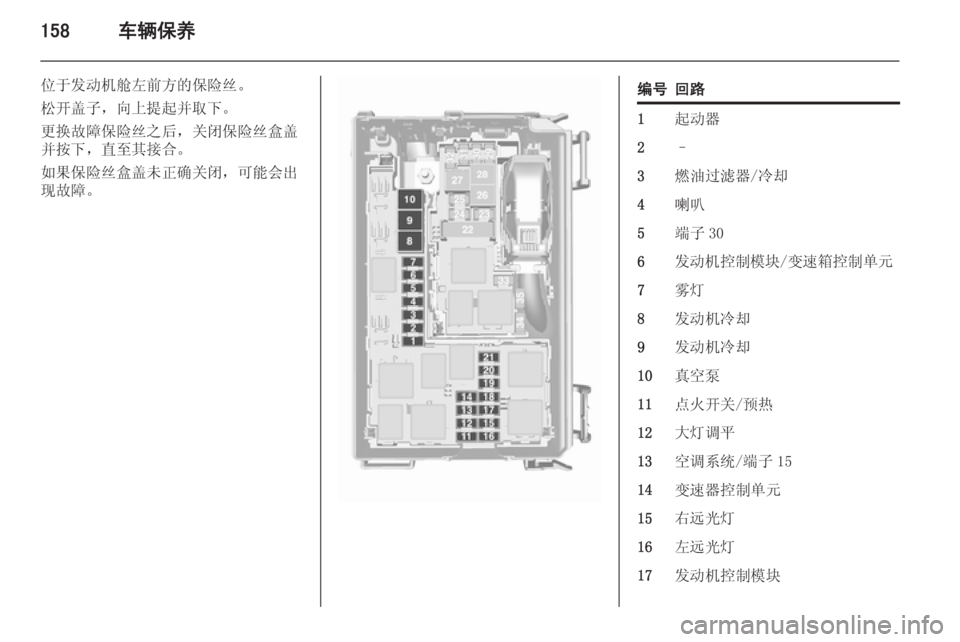

位于发动机舱左前方的保险丝。
松开盖子，向上提起并取下。
更换故障保险丝之后，关闭保险丝盒盖
并按下，直至其接合。
如果保险丝盒盖未正确关闭，可能会出
现故障。编号回路1起动器2–3燃油过滤器/冷却4喇叭5端子 306发动机控制模块 /变速箱控制单元7雾灯8发动机冷却9发动机冷却10真空泵11点火开关/预热12大灯调平13空调系统/端子 1514变速器控制单元15右远光灯16左远光灯17发动机控制模块
