Starostlivosť o vozidlo189
5. Odopnite štyri istiace úchytky avyberte držiak žiarovky.
6. Vyberte žiarovku a vymeňte ju.
Koncové svetlo a brzdové
svetlo ( 1)
Zadné svetlo ( 2)
Svetlo ukazovateľa smeru ( 3)
Verzia so svetelnou diódou (LED):
Vymeniť sa dá len brzdové svetlo
( 1 ) a smerovka ( 2).
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor. Namontujte
zostavu svetiel na prídržné čapy a
utiahnite istiace matice. Zatvorte
a zaistite kryt.
8. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Koncové svetlá v ráme dverí batožinového priestoru
1. Otvorte dvere batožinového priestoru a pomocou skrutkovača
odmontujte kryt.

190Starostlivosť o vozidlo
2. Odopnite istiacu úchytku avyberte držiak žiarovky smerom
nadol.
3. Ak chcete vymeniť svetlo spiatočky ( 1), vyberte a vymeňte
žiarovku.
Ak chcete vymeniť žiarovku
zadného svetla/zadného
hmlového svetla ( 2), ľahko
zatlačte žiarovku do objímky,
otočte ju doľava, vyberte a
vymeňte žiarovku.
4. Vložte držiak žiarovky do úchytky.
5. Nasaďte kryt.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Pri výmene žiarovky koncových
svetiel a spiatočného chodu na pravej
strane dverí batožinového priestoru
postupujte rovnako.
Verzia so svetelnou diódou (LED):
Dá sa vymeniť len žiarovka spiatočky.
1. Otvorte dvere batožinového priestoru a pomocou skrutkovača
odmontujte kryt.

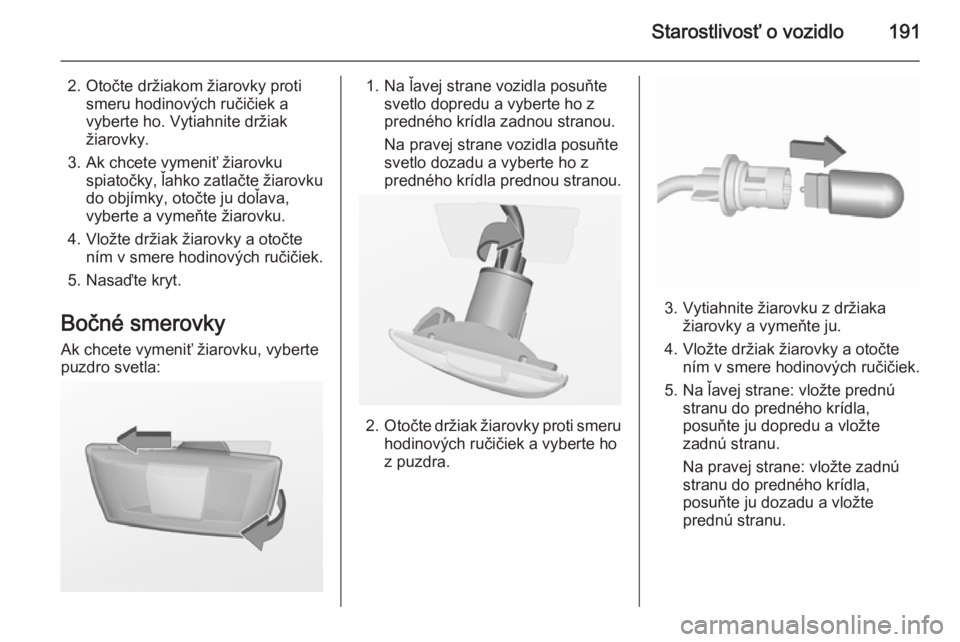

Starostlivosť o vozidlo191
2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite držiak
žiarovky.
3. Ak chcete vymeniť žiarovku spiatočky, ľahko zatlačte žiarovku
do objímky, otočte ju doľava,
vyberte a vymeňte žiarovku.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Nasaďte kryt.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:1. Na ľavej strane vozidla posuňte svetlo dopredu a vyberte ho z
predného krídla zadnou stranou.
Na pravej strane vozidla posuňte
svetlo dozadu a vyberte ho z
predného krídla prednou stranou.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Na ľavej strane: vložte prednú stranu do predného krídla,
posuňte ju dopredu a vložte zadnú stranu.
Na pravej strane: vložte zadnú
stranu do predného krídla,
posuňte ju dozadu a vložte
prednú stranu.

192Starostlivosť o vozidloOsvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.

Starostlivosť o vozidlo193Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou
■ za krytom na ľavej strane batožinového priestoru
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte až po odstránení príčin
poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.

194Starostlivosť o vozidlo
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.

Starostlivosť o vozidlo195
Č.Obvod1Štartér2–3Palivový filter/chladenie4Klaksón5Koncovka 306Riadiaci modul motora/riadiaci
modul prevodovky7Svetlo do hmly8Chladenie motora9Chladenie motora10Vákuové čerpadlo11Zapaľovanie/žeravenie12Nastavovanie výšky lúča svetlo‐
metov13Klimatizácia/koncovka 1514Riadiaca jednotka prevodovky15Diaľkové svetlo vpravoČ.Obvod16Diaľkové svetlo vľavo17Riadiaci modul motora18Riadiaci modul motora/
koncovka 1519Airbag20Riadiaci modul motora21Riadiaci modul motora/
koncovka 87

196Starostlivosť o vozidlo
Č.Obvod22Elektrická parkovacia brzda23Súprava na opravu pneumatík24Palivové čerpadlo25ABS26Vyhrievanie zadného okna27ABS28Ventilátor interiéru29Zapaľovač cigariet30Klimatizácia31Predné elektricky ovládané
okná, vľavo32Predné elektricky ovládané
okná, vpravo33Ohrievanie zrkadiel34ABS35AirbagPoistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku nadol a vyberte ju.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, ťahajte kryt
nahor a vyberte skrinku.

Starostlivosť o vozidlo197
Č.Obvod1Rádio2Displej/prístroj/telefón3Rádio4Spínač zapaľovania/imobilizér5Ostrekovač čelného okna/ostre‐
kovač zadného okna6Centrálne zamykanie/zadné
dvere7Centrálne zamykanie8Displej/prístroj/telefónČ.Obvod9Vyhrievaný volant10Odomknutie ľavých zadných
dverí11Odomknutie pravých zadných
dverí12Stropné svietidlo13Dažďový senzor/vnútorné
spätné zrkadlo/vonkajšie spätné
zrkadlá14–Poistková skriňa v
úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.

198Starostlivosť o vozidlo
Odopnite štyri istiace úchytky a
odnímte kryt.
Č.Obvod1Adaptívne predné osvetlenie2–3–4–5–6Pravé zadné elektricky ovládané
okno7Adaptívne predné osvetlenie8Modul prívesu/konektor prívesu9Bedrová opierka ľavého sedadla10Ľavé zadné elektricky ovládané
okno11Parkovací asistent12Elektrická slnečná clona13–14Vyhrievané predné sedadlá15Modul prívesu
