Njega vozila189

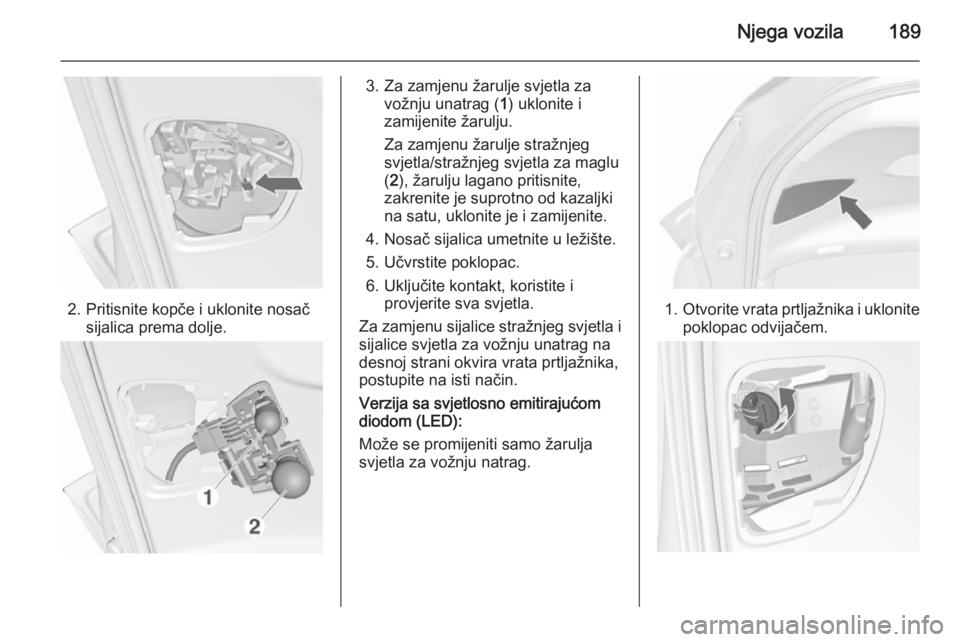

2. Pritisnite kopče i uklonite nosačsijalica prema dolje.
3. Za zamjenu žarulje svjetla zavožnju unatrag ( 1) uklonite i
zamijenite žarulju.
Za zamjenu žarulje stražnjeg
svjetla/stražnjeg svjetla za maglu
( 2 ), žarulju lagano pritisnite,
zakrenite je suprotno od kazaljki
na satu, uklonite je i zamijenite.
4. Nosač sijalica umetnite u ležište.
5. Učvrstite poklopac.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Za zamjenu sijalice stražnjeg svjetla i
sijalice svjetla za vožnju unatrag na desnoj strani okvira vrata prtljažnika,
postupite na isti način.
Verzija sa svjetlosno emitirajućom diodom (LED):
Može se promijeniti samo žarulja svjetla za vožnju natrag.
1. Otvorite vrata prtljažnika i uklonite
poklopac odvijačem.

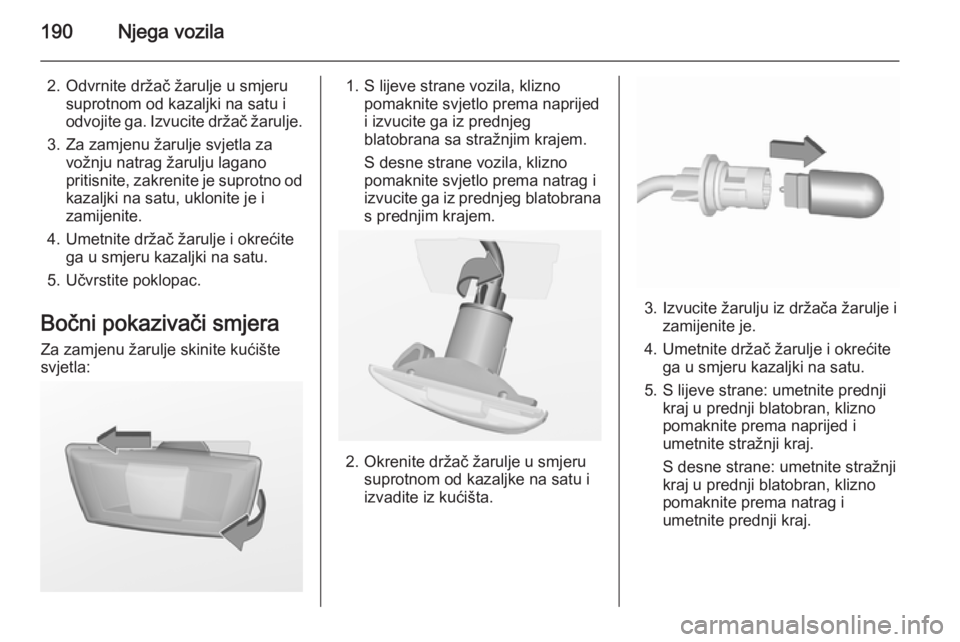

190Njega vozila
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje.
3. Za zamjenu žarulje svjetla za vožnju natrag žarulju laganopritisnite, zakrenite je suprotno od
kazaljki na satu, uklonite je i
zamijenite.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Učvrstite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.

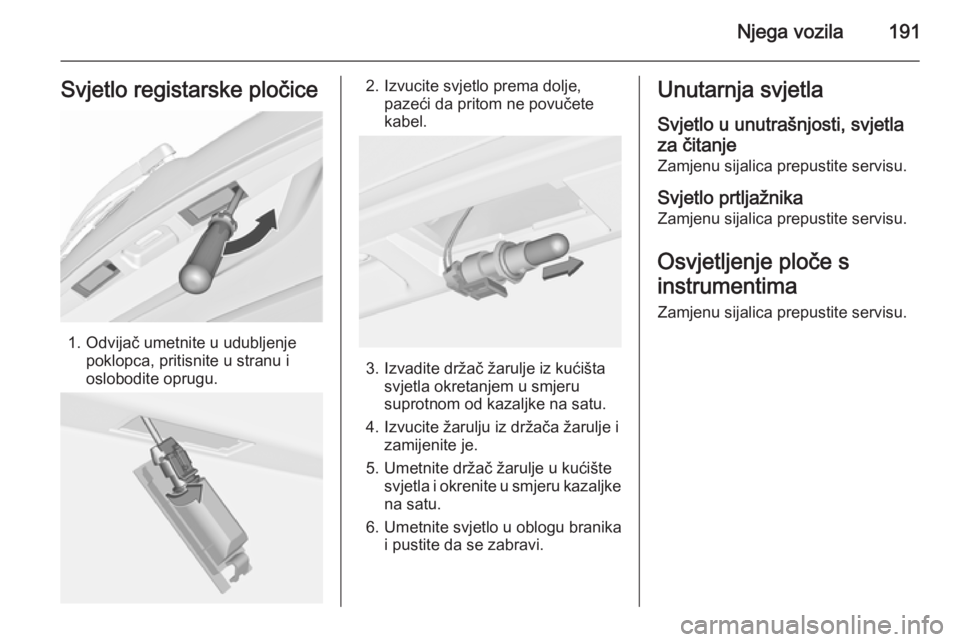

Njega vozila191Svjetlo registarske pločice
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

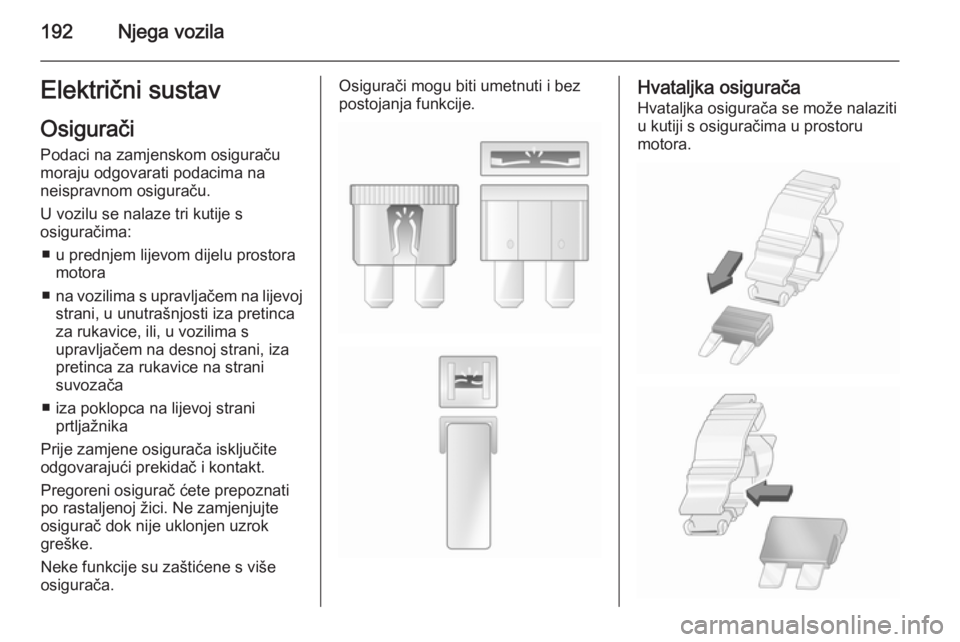

192Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za rukavice, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice na strani
suvozača
■ iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila193

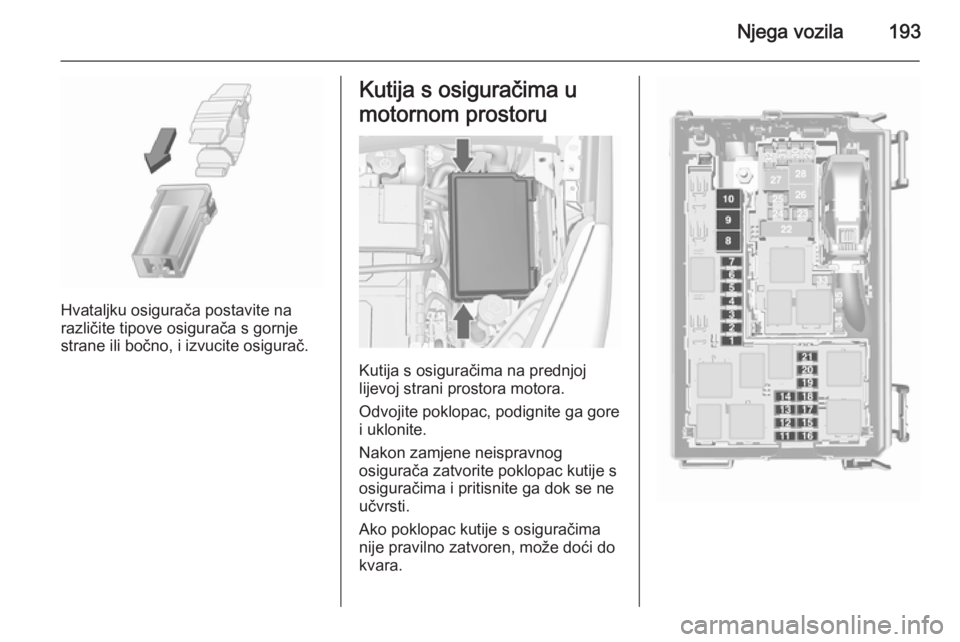

Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

194Njega vozila

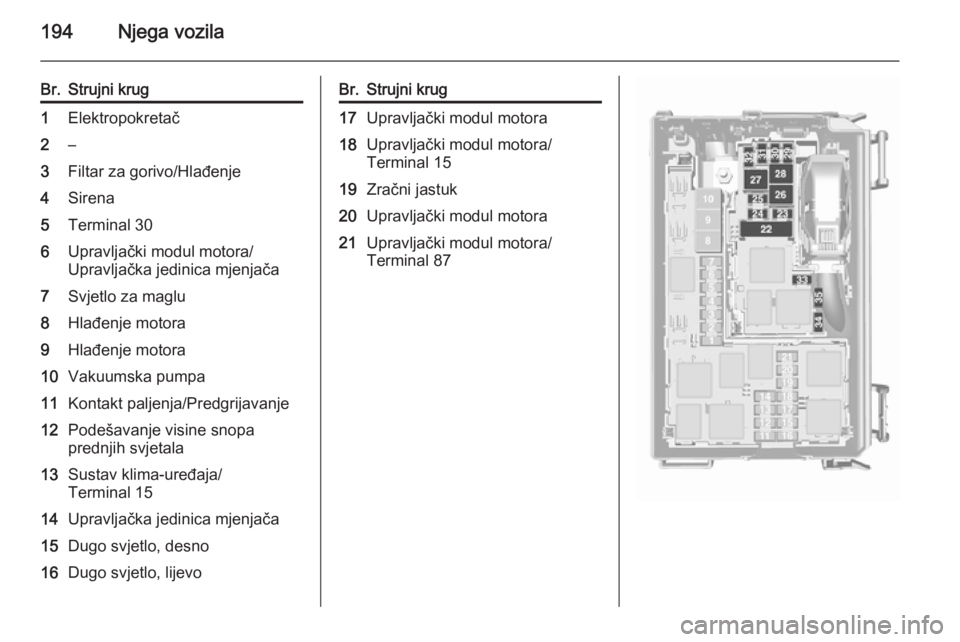

Br.Strujni krug1Elektropokretač2–3Filtar za gorivo/Hlađenje4Sirena5Terminal 306Upravljački modul motora/
Upravljačka jedinica mjenjača7Svjetlo za maglu8Hlađenje motora9Hlađenje motora10Vakuumska pumpa11Kontakt paljenja/Predgrijavanje12Podešavanje visine snopa
prednjih svjetala13Sustav klima-uređaja/
Terminal 1514Upravljačka jedinica mjenjača15Dugo svjetlo, desno16Dugo svjetlo, lijevoBr.Strujni krug17Upravljački modul motora18Upravljački modul motora/
Terminal 1519Zračni jastuk20Upravljački modul motora21Upravljački modul motora/
Terminal 87

Njega vozila195

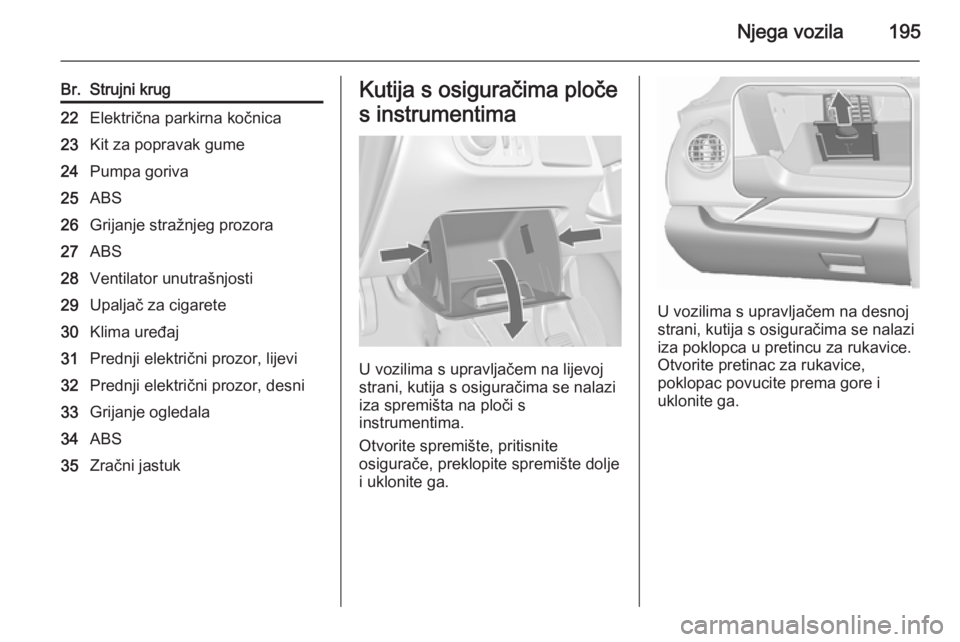

Br.Strujni krug22Električna parkirna kočnica23Kit za popravak gume24Pumpa goriva25ABS26Grijanje stražnjeg prozora27ABS28Ventilator unutrašnjosti29Upaljač za cigarete30Klima uređaj31Prednji električni prozor, lijevi32Prednji električni prozor, desni33Grijanje ogledala34ABS35Zračni jastukKutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice,
poklopac povucite prema gore i
uklonite ga.

196Njega vozila

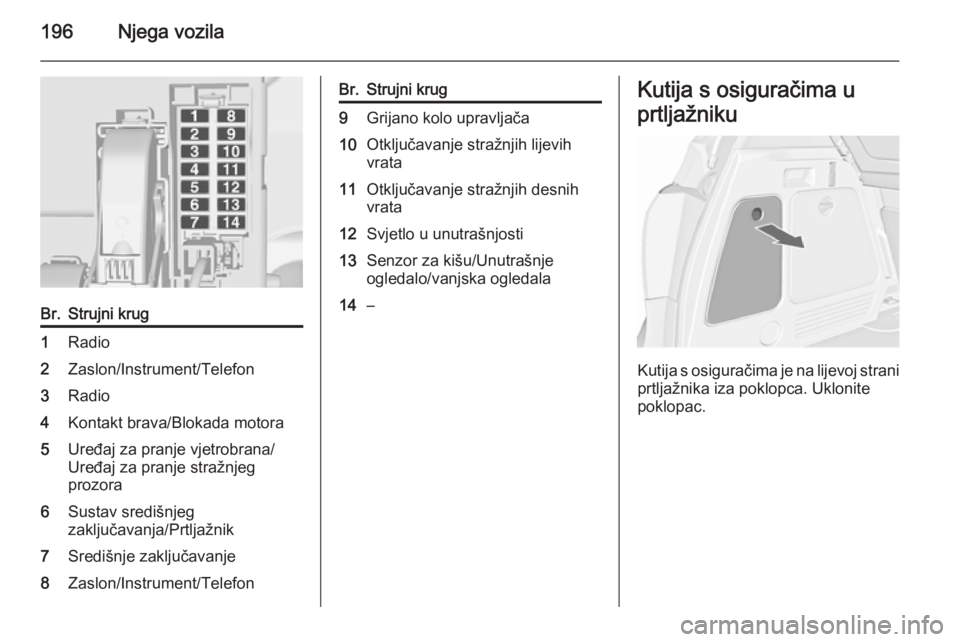

Br.Strujni krug1Radio2Zaslon/Instrument/Telefon3Radio4Kontakt brava/Blokada motora5Uređaj za pranje vjetrobrana/
Uređaj za pranje stražnjeg
prozora6Sustav središnjeg
zaključavanja/Prtljažnik7Središnje zaključavanje8Zaslon/Instrument/TelefonBr.Strujni krug9Grijano kolo upravljača10Otključavanje stražnjih lijevih
vrata11Otključavanje stražnjih desnih
vrata12Svjetlo u unutrašnjosti13Senzor za kišu/Unutrašnje
ogledalo/vanjska ogledala14–Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.

Njega vozila197

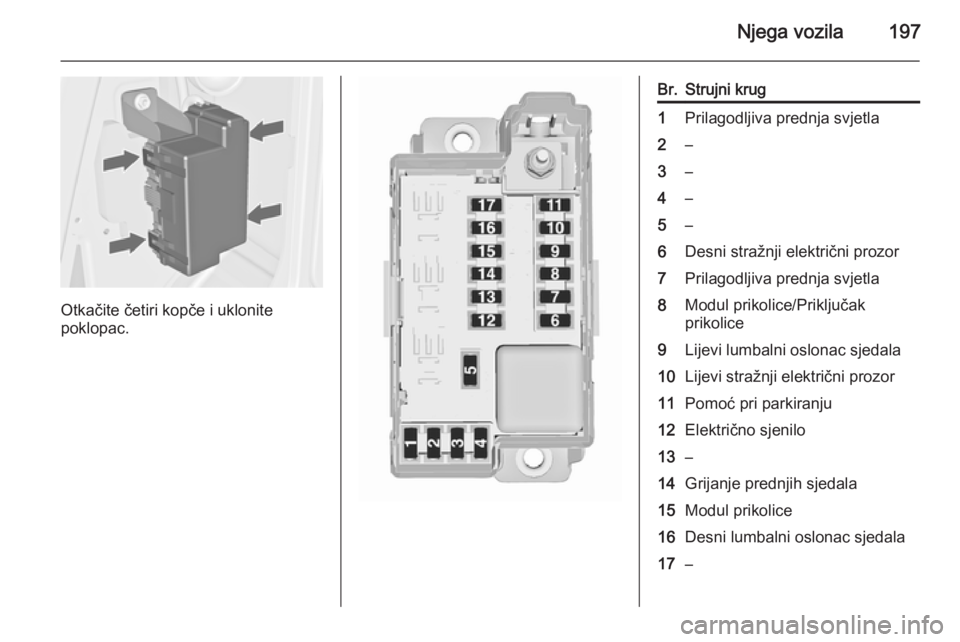

Otkačite četiri kopče i uklonite
poklopac.
Br.Strujni krug1Prilagodljiva prednja svjetla2–3–4–5–6Desni stražnji električni prozor7Prilagodljiva prednja svjetla8Modul prikolice/Priključak
prikolice9Lijevi lumbalni oslonac sjedala10Lijevi stražnji električni prozor11Pomoć pri parkiranju12Električno sjenilo13–14Grijanje prednjih sjedala15Modul prikolice16Desni lumbalni oslonac sjedala17–

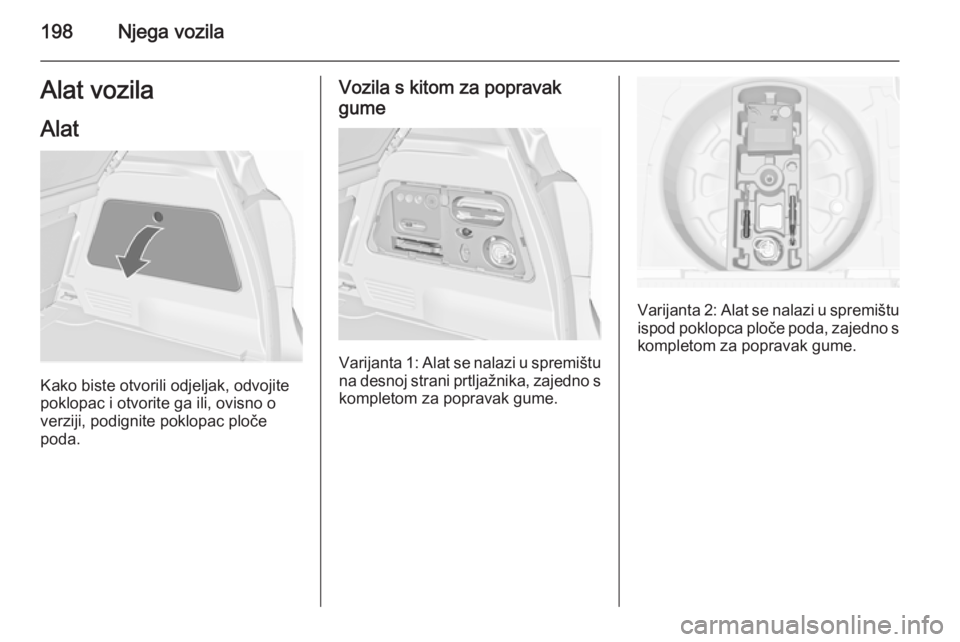

198Njega vozilaAlat vozila
Alat
Kako biste otvorili odjeljak, odvojite
poklopac i otvorite ga ili, ovisno o verziji, podignite poklopac ploče
poda.
Vozila s kitom za popravak
gume
Varijanta 1: Alat se nalazi u spremištu na desnoj strani prtljažnika, zajedno s
kompletom za popravak gume.
Varijanta 2: Alat se nalazi u spremištu
ispod poklopca ploče poda, zajedno s kompletom za popravak gume.
