Péče o vozidlo209
kompresor opětovným stisknutím
spínače zap/vyp.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Nadměrný tlak v pneumatice
uvolněte stisknutím tlačítka ].
Nepoužívejte kompresor déle než 10 minut.

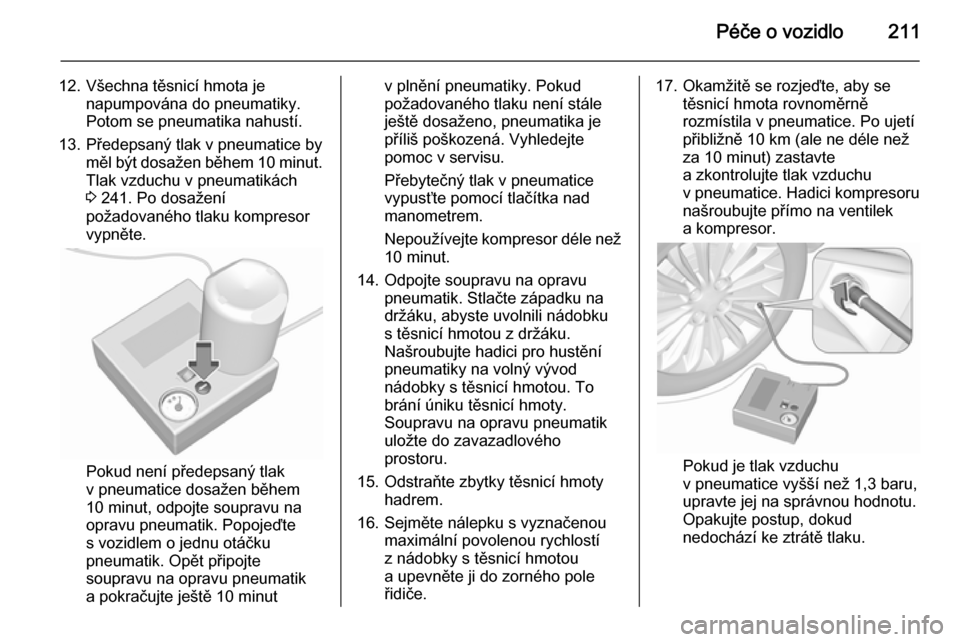

12. Stlačte západku na držáku, abyste uvolnili nádobku s těsnicí
hmotou z držáku. Našroubujte
hadici pro hustění pneumatiky na
volný vývod nádobky s těsnicí
hmotou. To brání úniku těsnicí
hmoty. Soupravu na opravu
pneumatik uložte do
zavazadlového prostoru.13. Odstraňte zbytky těsnicí hmoty hadrem.
14. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
15. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
16. Soupravu na opravu pneumatik uložte do zavazadlového

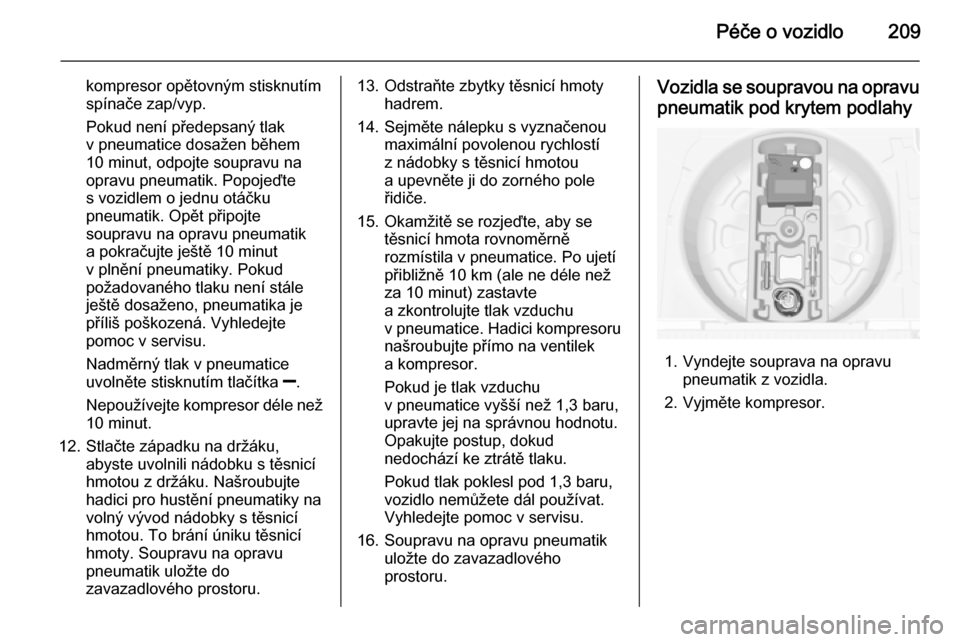

prostoru.Vozidla se soupravou na opravu
pneumatik pod krytem podlahy

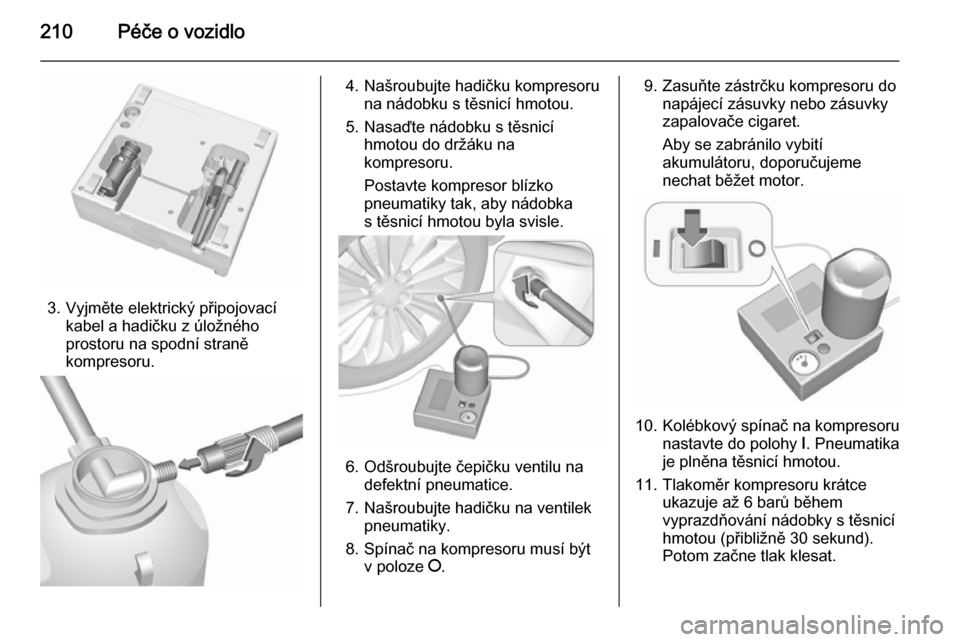

1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.

210Péče o vozidlo
3. Vyjměte elektrický připojovacíkabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do
napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.

Péče o vozidlo211
12. Všechna těsnicí hmota jenapumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 241. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru
našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.

212Péče o vozidlo
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Všeobecné informace Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Věnujte pozornost datumu
použitelnosti soupravy. Po uplynutí
této lhůty již nemohou být zaručeny
těsnicí vlastnosti prostředku.
Věnujte pozornost informacím
o skladování na nádobce s těsnící
hmotou.Použitou nádobku s těsnící hmotou
vyměňte. Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů,
např. kopacích míčů, nafukovacích
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.
Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 206.
Proveďte následující přípravy
a dodržujte následující pokyny:
■ Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být v přímočaré
poloze.
■ Zabrzděte parkovací brzdu a zařaďte první převodový stupeň,zpátečku nebo P.■ Vyjměte rezervní kolo 3 215.
■ Nikdy neměňte zároveň více než jedno kolo.
■ Zvedák používejte pouze pro výměnu kol v případě píchnutí, ne
pro sezónní výměnu zimních nebo
letních pneumatik.
■ Zvedák nevyžaduje údržbu.
■ Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou
podložku (síla max. 1 cm).
■ Před zdvižením vozidla z něj vyložte těžké předměty.
■ Ve vozidle, které je zvedáno, nesmí
být žádné osoby ani zvířata.
■ Nikdy nepracujte pod vozidlem na zvedáku.
■ Nestartujte vozidlo, pokud je zvednuté na zvedáku.
■ Dříve než při výměně kola zašroubujete šrouby kola, vyčistěteje a na kužel každého šroubu kola
naneste tenkou vrstvu komerčně
dostupného mazacího tuku.

Péče o vozidlo2139Varování
Na závity šroubů kol nenanášejte
mazací tuk.
1. Stáhněte kryt kola.
Kryty kol s viditelnými šrouby kol:
Kryt může zůstat na kole.
Nedemontujte přídržné kroužky
na šroubech kol.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a sejměte je. Chraňte
ozdobný kryt tím, že umístěte
měkkou tkaninu mezi šroubovák
a ráfek z lehké slitiny.
2. Verze 1:
Pevně nasaďte klíč na kola
a ujistěte se, že je správně
nasazen a poté povolte každý
šroub kola o polovinu otáčky.
Verze 2:
Vyklopte a pevně nasaďte klíč na
kola a ujistěte se, že je správně
nasazen a poté povolte každý
šroub kola o polovinu otáčky.
Kola mohou být chráněna
pojistnými šrouby kol. Pro
povolení těchto specifických
šroubů nejdříve na hlavu tohoto
šroubu, před nasazením klíče na
kola, nasaďte adaptér. Adaptér se nachází v odkládací schránce.

214Péče o vozidlo

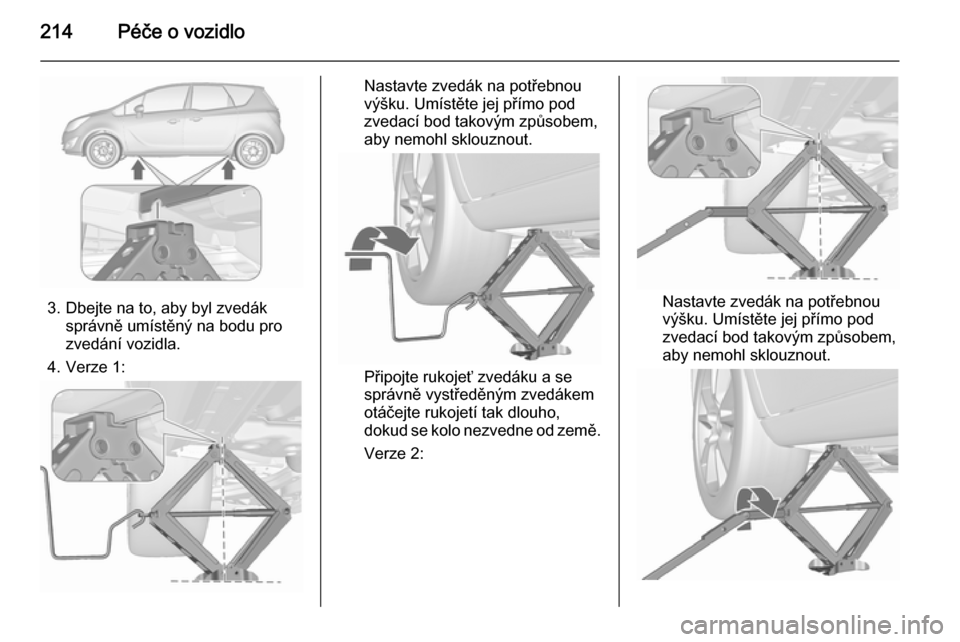

3. Dbejte na to, aby byl zvedáksprávně umístěný na bodu pro
zvedání vozidla.
4. Verze 1:
Nastavte zvedák na potřebnou
výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte rukojeť zvedáku a se
správně vystředěným zvedákem
otáčejte rukojetí tak dlouho,
dokud se kolo nezvedne od země.
Verze 2:
Nastavte zvedák na potřebnou
výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.

Péče o vozidlo215
Připojte klíč na kola a se správně
vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo.
7. Zašroubujte šrouby kola.
8. Vozidlo spusťte na zem.
9. Pevně nasaďte klíč na kola a utáhněte každý šroub
v křížovém sledu. Utahovací
moment je 110 Nm.
10. Před nainstalováním krytu kola nastavte otvor pro ventil naventilek pneumatiky.
Namontujte kryty šroubů kola.
11. Uložte vyměněné kolo 3 215,
nástroje z vozidla 3 198 a adaptér
pro zamykací šrouby kol 3 62.
12. Co možno nejdříve zkontrolujte tlak vzduchu nainstalované
pneumatiky a také utahovací
moment šroubů kola.
Vadnou pneumatiku nechte vyměnit

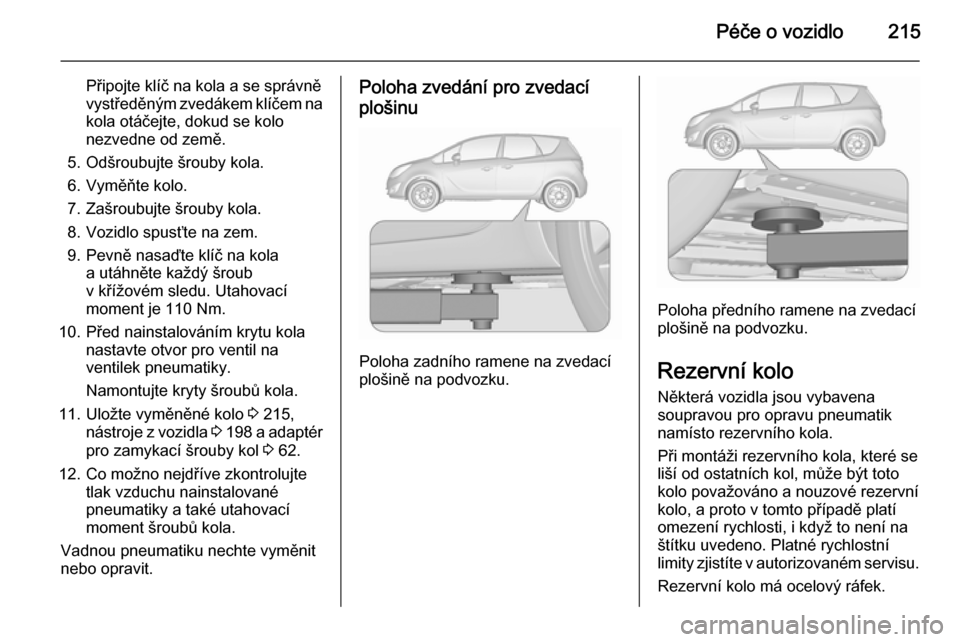

nebo opravit.Poloha zvedání pro zvedací
plošinu
Poloha zadního ramene na zvedací
plošině na podvozku.
Poloha předního ramene na zvedací
plošině na podvozku.
Rezervní kolo Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola.
Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.

216Péče o vozidlo
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít nepříznivý
vliv na jízdní vlastnosti. Vadnou
pneumatiku nechte co možná
nejdříve vyměnit.

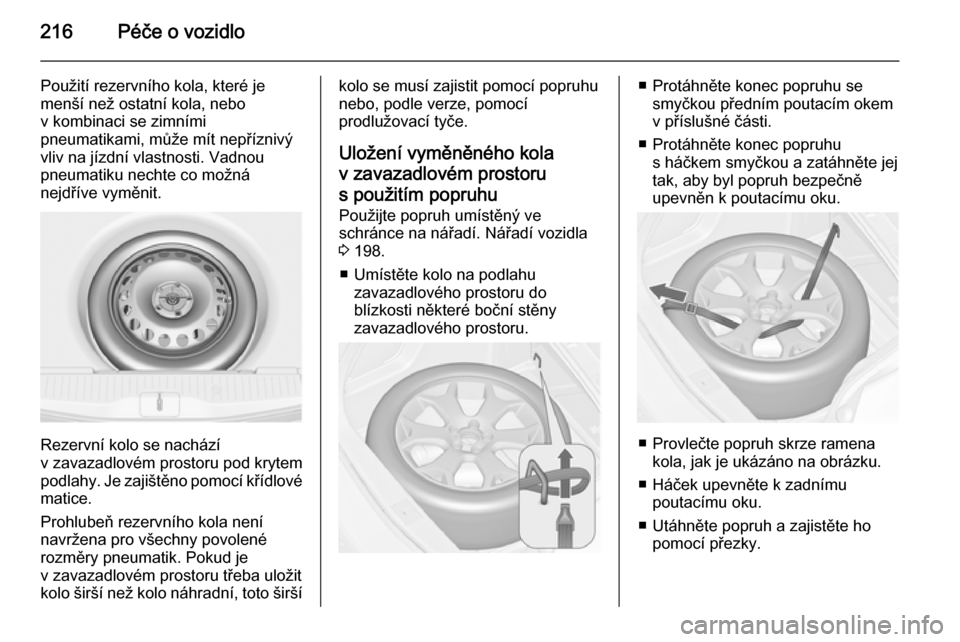

Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy. Je zajištěno pomocí křídlové matice.
Prohlubeň rezervního kola není
navržena pro všechny povolené
rozměry pneumatik. Pokud je
v zavazadlovém prostoru třeba uložit
kolo širší než kolo náhradní, toto širší
kolo se musí zajistit pomocí popruhu nebo, podle verze, pomocí
prodlužovací tyče.
Uložení vyměněného kola
v zavazadlovém prostoru
s použitím popruhu Použijte popruh umístěný ve
schránce na nářadí. Nářadí vozidla 3 198.
■ Umístěte kolo na podlahu zavazadlového prostoru do
blízkosti některé boční stěny
zavazadlového prostoru.■ Protáhněte konec popruhu se smyčkou předním poutacím okem
v příslušné části.
■ Protáhněte konec popruhu s háčkem smyčkou a zatáhněte jej
tak, aby byl popruh bezpečně
upevněn k poutacímu oku.
■ Provlečte popruh skrze ramena kola, jak je ukázáno na obrázku.
■ Háček upevněte k zadnímu poutacímu oku.
■ Utáhněte popruh a zajistěte ho pomocí přezky.

Péče o vozidlo217
Uložení vyměněného kola
v prohlubni rezervního kola
s použitím prodlužovací tyče Použijte prodlužovací tyč umístěnou
ve schránce na nářadí. Nářadí
vozidla 3 198.
■ Otočte křídlovou matici proti směru
hodinových ručiček a vyjměte
nouzového náhradního kolo.
■ Vyndejte prodlužovací tyč ze schránky na nářadí a našroubujte jina šroub.
■ Uložte poškozené kolo a zajistěte je otáčením křídlové matice po
směru hodinových ručiček.
Kryt podlahy lze položit na
přečnívající kolo.
Před vložením rezervního kola do
prohlubně, po výměně nebo opravě
poškozeného kola, odšroubujte
prodlužovací tyč.9 Varování
Uložení zvedáku, kola nebo jiného
příslušenství v zavazadlovém
prostoru by mohlo způsobit
zranění v případě, že není
správně připevněno. Při srážce
nebo náhlém zastavení může
nepřipoutané příslušenství
někoho udeřit.
Zvedák a nářadí vždy uložte do
příslušného úložného prostoru
a zajistěte je připevněním.
Poškozené kolo vždy uložte do
zavazadlového prostoru
a zajistěte je popruhem nebo do prohlubně rezervního kola
a zajistěte je pomocí křídlové
matice.
Nouzové rezervní koloVýstraha
Použití nouzového rezervního
kola může mít nepříznivý vliv na
jízdní vlastnosti. Vadnou
pneumatiku nechte co možná
nejdříve vyměnit nebo opravit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Maximální povolená
rychlost uvedená na štítku na
nouzovém rezervním kole platí pouze pro rozměr pneumatiky namontované
výrobcem vozidla.
Pokud máte na vozidle vzadu
pneumatiku Flat Tyre a táhnete jiné
vozidlo, namontujte nouzové rezervní
kolo dopředu a plnohodnotnou
pneumatiku dozadu.
Sněhové řetězy 3 206.

218Péče o vozidlo
Rezervní kolo se směrovou
pneumatikou Pokud je to možné, namontujte
směrové pneumatiky tak, aby se
otáčely ve směru jízdy. Směr otáčení je vyznačen symbolem ( např. šipkou)
na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
■ Ovladatelnost může být ovlivněna. Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo
opravit.
■ Jezděte opatrně zejména na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí
startovacích kabelů
Nestartujte s rychlonabíječkou.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.9 Varování
Při startování pomocí
propojovacích kabelů buďte
nanejvýš opatrní. Jakákoli
odchylka od následujících pokynů
může mít za následek úraz nebo poškození způsobené explozí
akumulátoru vozidla nebo
poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru vozidla s očima,
pokožkou, tkaninami a lakovanými povrchy. Kapalina obsahuje
kyselinou sírovou, která může při
přímém kontaktu způsobit zranění a hmotné škody.
■ Nikdy se nepohybujte v blízkosti akumulátoru vozidla s otevřeným
ohněm nebo zdrojem jisker.
■ Vybitý akumulátor vozidla může zamrznout již při poklesu teploty
k 0 °C. Před připojením kabelů
nechejte zamrzlý akumulátor
vozidla rozmrznout.
■ Při manipulaci s akumulátorem vozidla používejte ochranné brýle
a ochranný oděv.
■ Použijte pomocný akumulátor se stejným napětím (12 voltů). Jehokapacita (Ah) nesmí být výrazně
nižší, než je kapacita vybitého
akumulátoru.
■ Použijte startovací kabely s izolovanými svorkami a průřezem
minimálně 16 mm 2
(25 mm 2
pro
vznětové motory).
■ Neodpojujte vybitý akumulátor z vozidla.
