OPEL MERIVA 2015.5 Uputstvo za upotrebu (in Serbian)

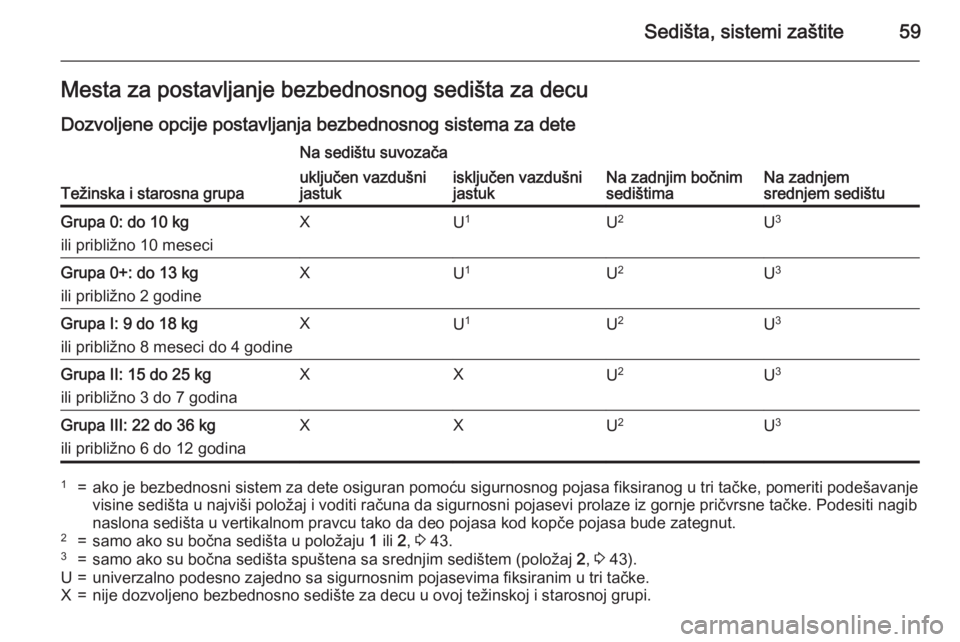

Sedišta, sistemi zaštite59Mesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinska i starosna grupa
Na sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kg
ili približno 10 meseciXU 1U2U3Grupa 0+: do 13 kg
ili približno 2 godineXU 1U 2U3Grupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineXU 1U2U3Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXU 2U3Grupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXU 2U31=ako je bezbednosni sistem za dete osiguran pomoću sigurnosnog pojasa fiksiranog u tri tačke, pomeriti podešavanje
visine sedišta u najviši položaj i voditi računa da sigurnosni pojasevi prolaze iz gornje pričvrsne tačke. Podesiti nagib
naslona sedišta u vertikalnom pravcu tako da deo pojasa kod kopče pojasa bude zategnut.2=samo ako su bočna sedišta u položaju 1 ili 2, 3 43.3=samo ako su bočna sedišta spuštena sa srednjim sedištem (položaj 2, 3 43).U=univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X=nije dozvoljeno bezbednosno sedište za decu u ovoj težinskoj i starosnoj grupi.

60Sedišta, sistemi zaštite

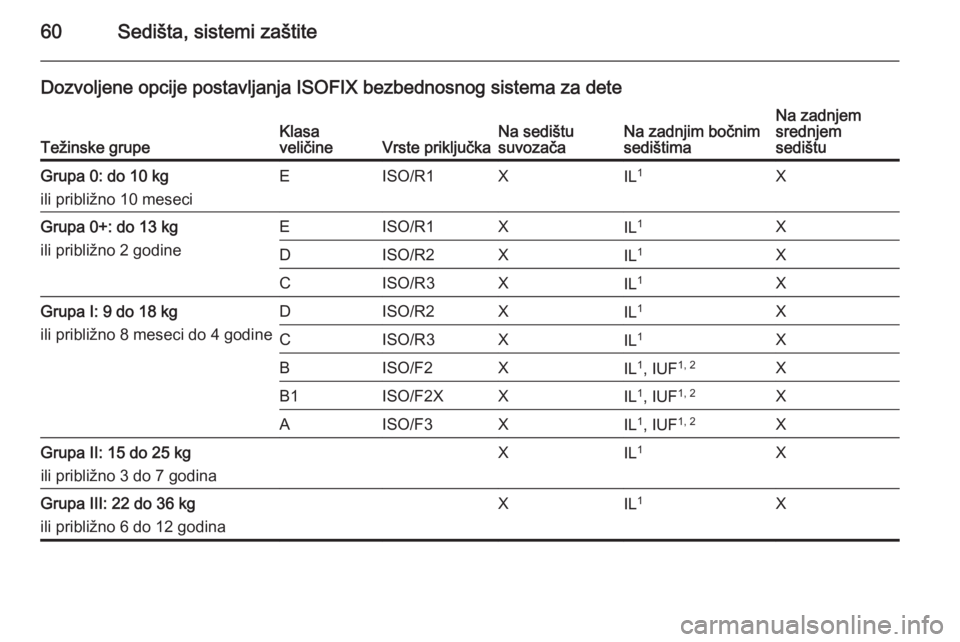

Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa
veličineVrste priključkaNa sedištu
suvozačaNa zadnjim bočnim
sedištimaNa zadnjem
srednjem
sedištuGrupa 0: do 10 kg
ili približno 10 meseciEISO/R1XIL 1XGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXIL 1XGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXIL 1X

Sedišta, sistemi zaštite61

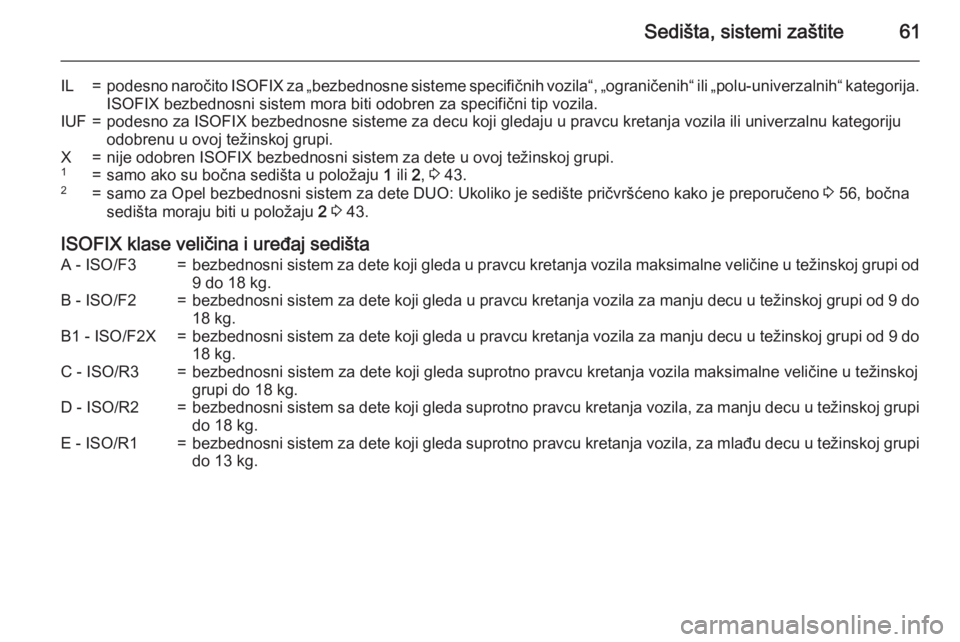

IL=podesno naročito ISOFIX za „bezbednosne sisteme specifičnih vozila“, „ograničenih“ ili „polu-univerzalnih“ kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupi.X=nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi.1=samo ako su bočna sedišta u položaju 1 ili 2, 3 43.2=samo za Opel bezbednosni sistem za dete DUO: Ukoliko je sedište pričvršćeno kako je preporučeno 3 56, bočna
sedišta moraju biti u položaju 2 3 43.
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3=bezbednosni sistem za dete koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi od
9 do 18 kg.B - ISO/F2=bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.B1 - ISO/F2X=bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do
18 kg.C - ISO/R3=bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2=bezbednosni sistem sa dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kg.E - ISO/R1=bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg.

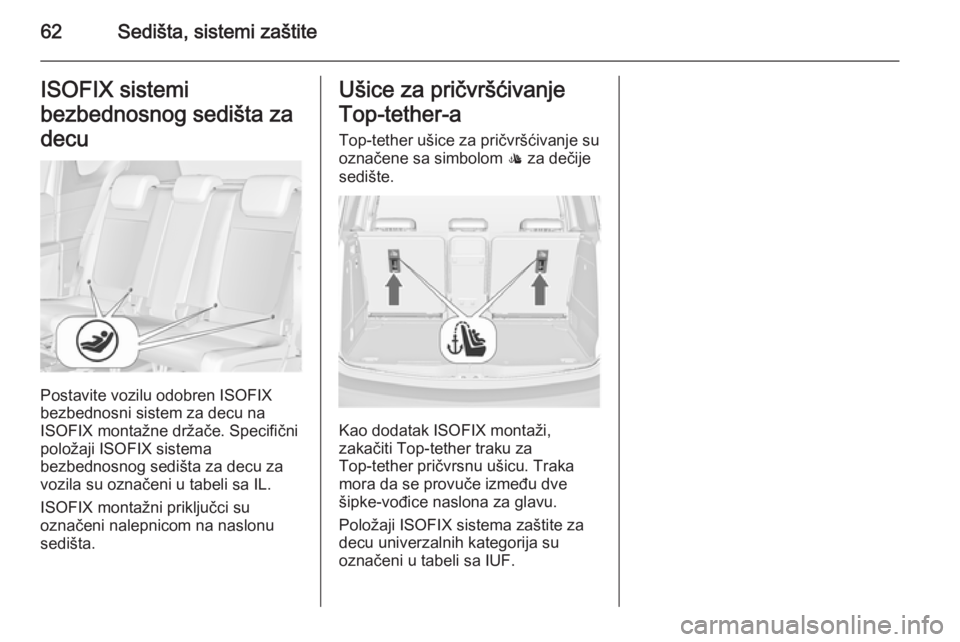

62Sedišta, sistemi zaštiteISOFIX sistemi
bezbednosnog sedišta za
decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Ušice za pričvršćivanje
Top-tether-a
Top-tether ušice za pričvršćivanje su
označene sa simbolom : za dečije
sedište.
Kao dodatak ISOFIX montaži,
zakačiti Top-tether traku za
Top-tether pričvrsnu ušicu. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

Prostor za odlaganje63Prostor za odlaganjeProstori za odlaganje...................63
Teretni prostor ............................. 75
Sistem krovnog nosača ...............82
Informacije o utovaru ...................82Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za sitan novac i adapter za zaključavanje vijaka točka.
Unutar kasete za rukavice se nalazi
odeljak za Uputstvo za upotrebu.
Povući ručku za otvaranje prostora.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držač za čaše se nalazi na srednjoj
konzoli.

64Prostor za odlaganje

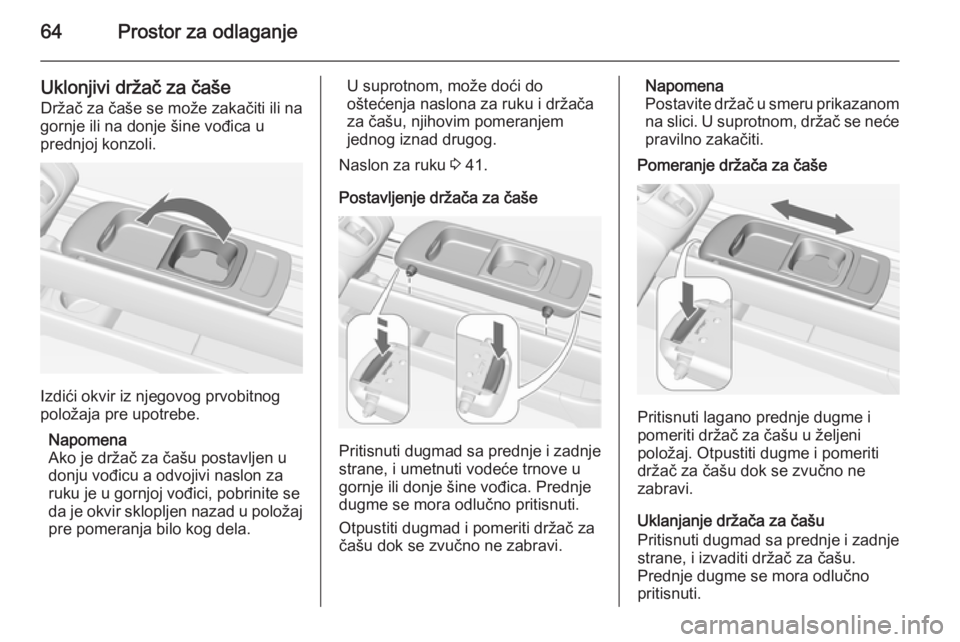

Uklonjivi držač za čašeDržač za čaše se može zakačiti ili na
gornje ili na donje šine vođica u
prednjoj konzoli.
Izdići okvir iz njegovog prvobitnog
položaja pre upotrebe.
Napomena
Ako je držač za čašu postavljen u
donju vođicu a odvojivi naslon za
ruku je u gornjoj vođici, pobrinite se
da je okvir sklopljen nazad u položaj pre pomeranja bilo kog dela.
U suprotnom, može doći do
oštećenja naslona za ruku i držača
za čašu, njihovim pomeranjem
jednog iznad drugog.
Naslon za ruku 3 41.
Postavljenje držača za čaše
Pritisnuti dugmad sa prednje i zadnje strane, i umetnuti vodeće trnove u
gornje ili donje šine vođica. Prednje
dugme se mora odlučno pritisnuti.
Otpustiti dugmad i pomeriti držač za
čašu dok se zvučno ne zabravi.
Napomena
Postavite držač u smeru prikazanom
na slici. U suprotnom, držač se neće
pravilno zakačiti.
Pomeranje držača za čaše
Pritisnuti lagano prednje dugme i
pomeriti držač za čašu u željeni
položaj. Otpustiti dugme i pomeriti
držač za čašu dok se zvučno ne
zabravi.
Uklanjanje držača za čašu
Pritisnuti dugmad sa prednje i zadnje strane, i izvaditi držač za čašu.
Prednje dugme se mora odlučno
pritisnuti.

Prostor za odlaganje65

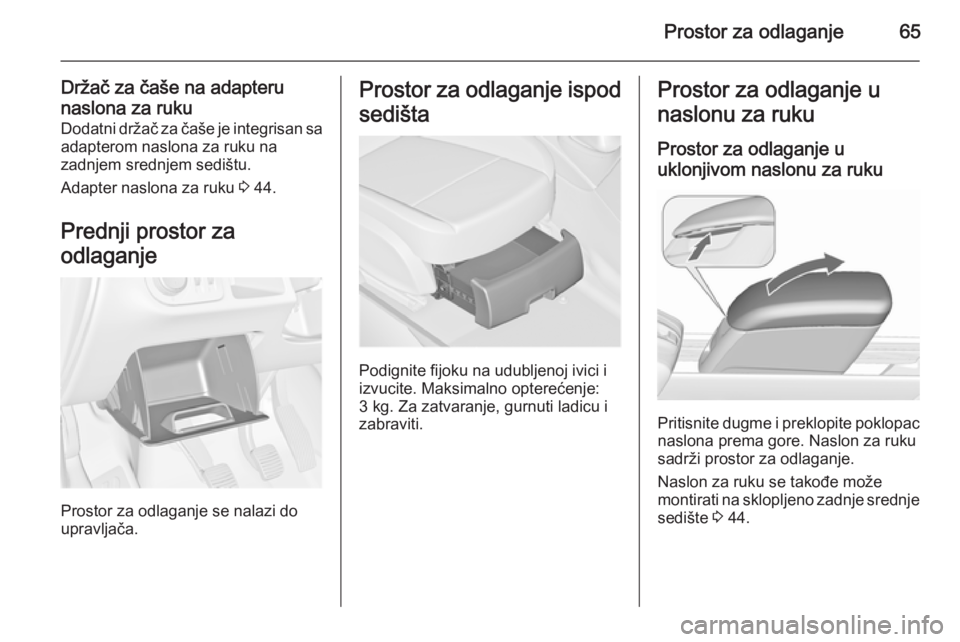

Držač za čaše na adapterunaslona za ruku Dodatni držač za čaše je integrisan sa
adapterom naslona za ruku na
zadnjem srednjem sedištu.
Adapter naslona za ruku 3 44.
Prednji prostor za
odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje ispod
sedišta
Podignite fijoku na udubljenoj ivici i
izvucite. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnuti ladicu i
zabraviti.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje u
uklonjivom naslonu za ruku
Pritisnite dugme i preklopite poklopac naslona prema gore. Naslon za ruku
sadrži prostor za odlaganje.
Naslon za ruku se takođe može
montirati na sklopljeno zadnje srednje
sedište 3 44.

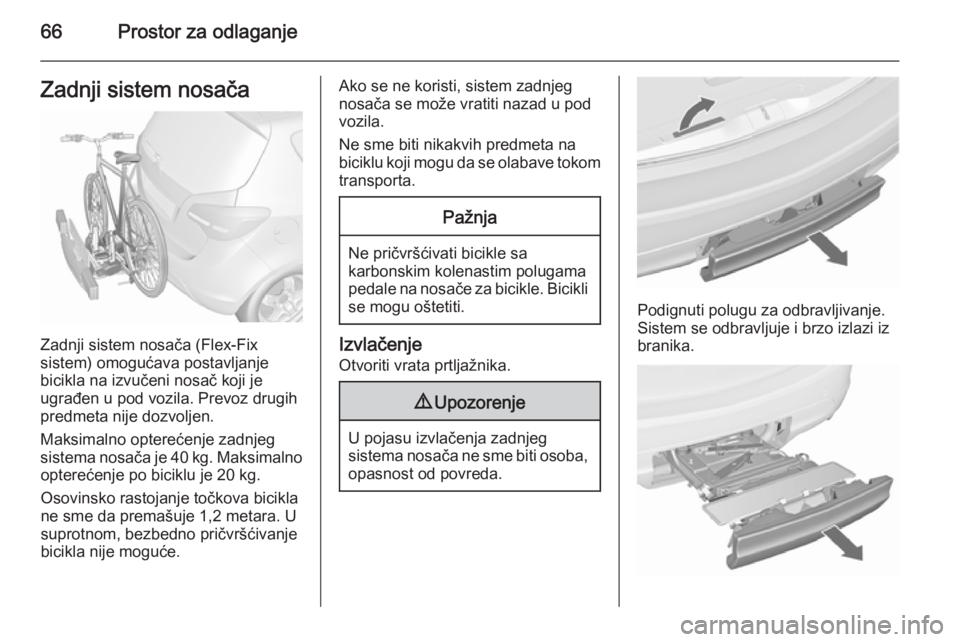

66Prostor za odlaganjeZadnji sistem nosača
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Prevoz drugih
predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno opterećenje po biciklu je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,2 metara. U suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem zadnjeg
nosača se može vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama
pedale na nosače za bicikle. Bicikli
se mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.

Prostor za odlaganje67
Potpuno izvući sistem zadnjegnosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.
Potpuno otvoriti nosač svetla na
poleđini zadnjeg svetla.

68Prostor za odlaganje

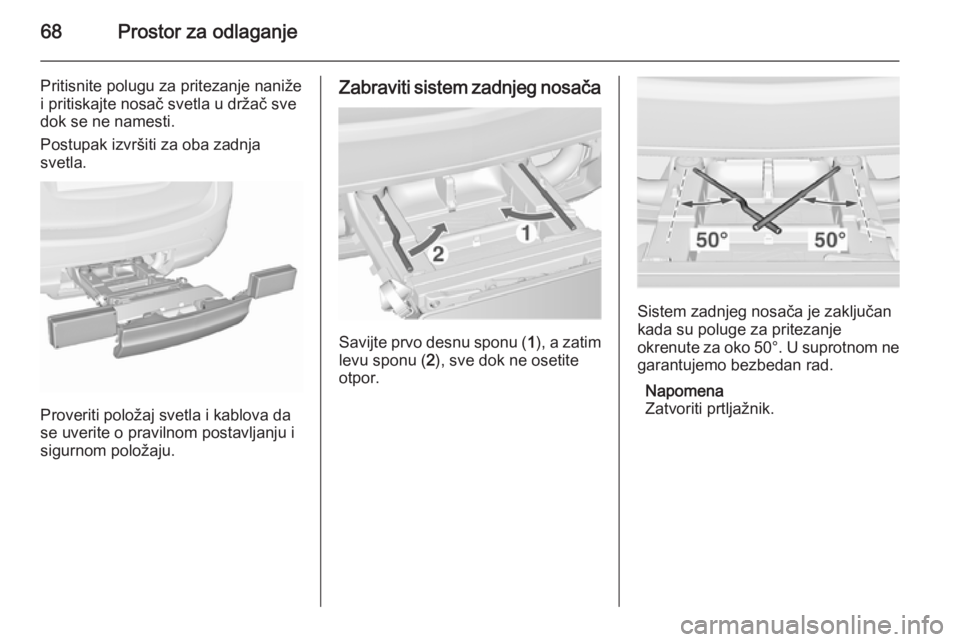

Pritisnite polugu za pritezanje naniže
i pritiskajte nosač svetla u držač sve dok se ne namesti.
Postupak izvršiti za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
se uverite o pravilnom postavljanju i
sigurnom položaju.
Zabraviti sistem zadnjeg nosača
Savijte prvo desnu sponu ( 1), a zatim
levu sponu ( 2), sve dok ne osetite
otpor.
Sistem zadnjeg nosača je zaključan
kada su poluge za pritezanje
okrenute za oko 50°. U suprotnom ne
garantujemo bezbedan rad.
Napomena
Zatvoriti prtljažnik.
