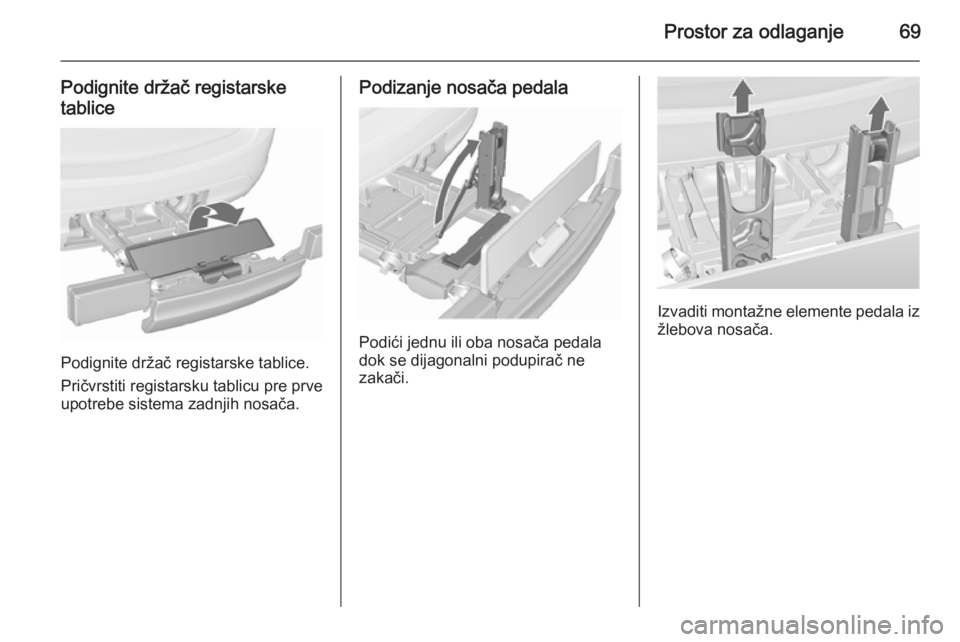

Prostor za odlaganje69
Podignite držač registarske
tablice
Podignite držač registarske tablice.
Pričvrstiti registarsku tablicu pre prve upotrebe sistema zadnjih nosača.
Podizanje nosača pedala
Podići jednu ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.
Izvaditi montažne elemente pedala iz
žlebova nosača.

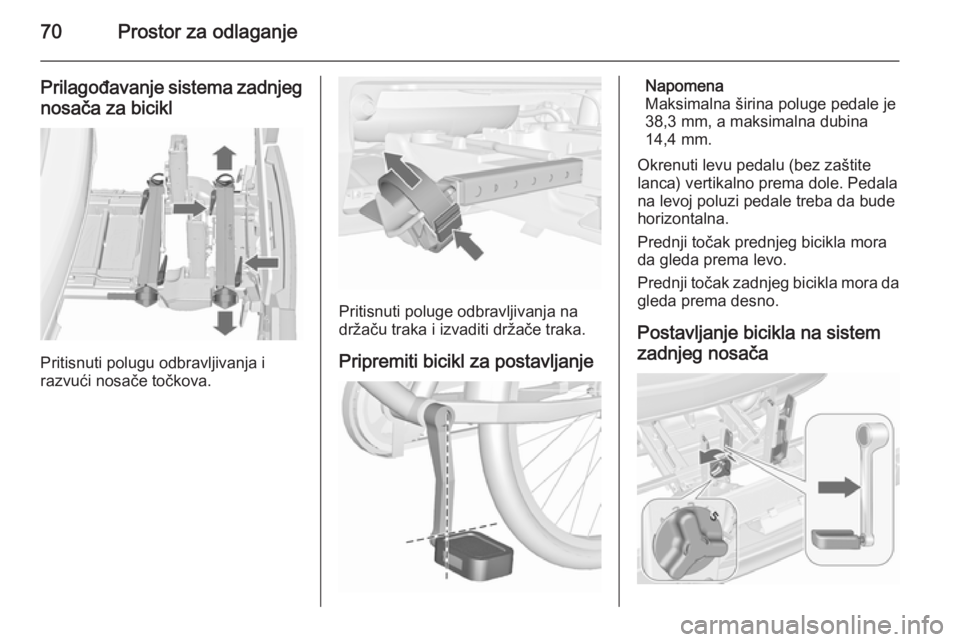

70Prostor za odlaganje
Prilagođavanje sistema zadnjeg
nosača za bicikl
Pritisnuti polugu odbravljivanja i
razvući nosače točkova.
Pritisnuti poluge odbravljivanja na
držaču traka i izvaditi držače traka.
Pripremiti bicikl za postavljanje
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.
Postavljanje bicikla na sistem zadnjeg nosača

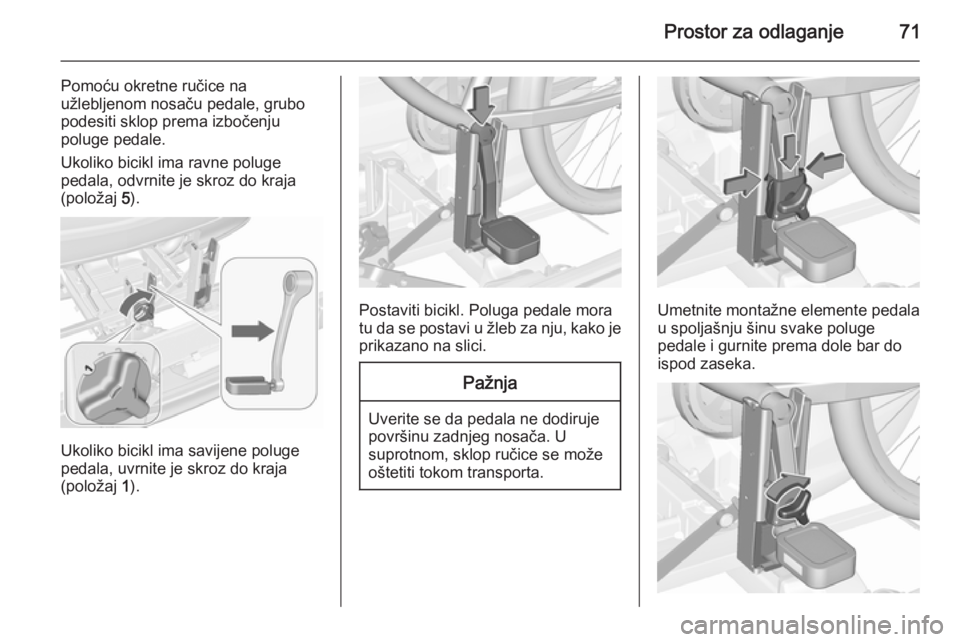

Prostor za odlaganje71
Pomoću okretne ručice na
užlebljenom nosaču pedale, grubo podesiti sklop prema izbočenju
poluge pedale.
Ukoliko bicikl ima ravne poluge
pedala, odvrnite je skroz do kraja
(položaj 5).
Ukoliko bicikl ima savijene poluge
pedala, uvrnite je skroz do kraja
(položaj 1).
Postaviti bicikl. Poluga pedale mora
tu da se postavi u žleb za nju, kako je
prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do
ispod zaseka.

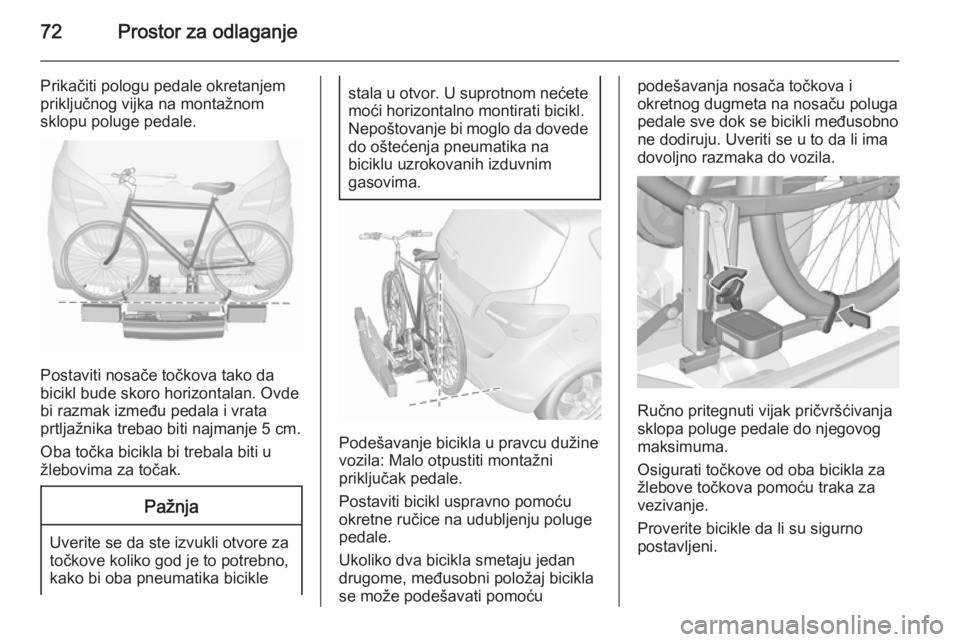

72Prostor za odlaganje
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Postaviti nosače točkova tako da
bicikl bude skoro horizontalan. Ovde
bi razmak između pedala i vrata
prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle
stala u otvor. U suprotnom nećete moći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti bicikl uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga
pedale sve dok se bicikli međusobno
ne dodiruju. Uveriti se u to da li ima
dovoljno razmaka do vozila.
Ručno pritegnuti vijak pričvršćivanja
sklopa poluge pedale do njegovog
maksimuma.
Osigurati točkove od oba bicikla za
žlebove točkova pomoću traka za
vezivanje.
Proverite bicikle da li su sigurno
postavljeni.

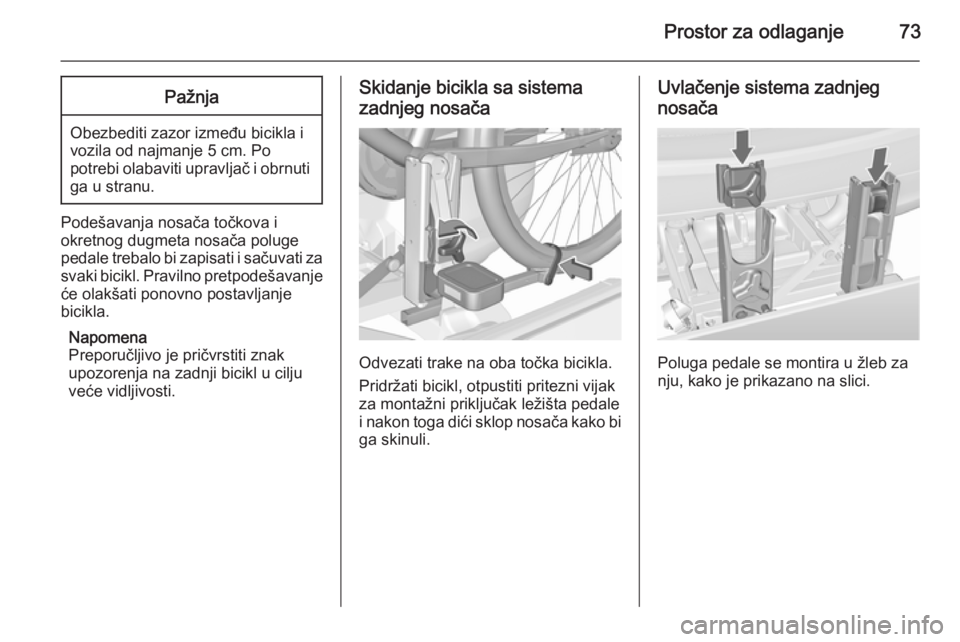

Prostor za odlaganje73Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svaki bicikl. Pravilno pretpodešavanje će olakšati ponovno postavljanje
bicikla.
Napomena
Preporučljivo je pričvrstiti znak
upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema
zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati bicikl, otpustiti pritezni vijak
za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.
Uvlačenje sistema zadnjeg
nosača
Poluga pedale se montira u žleb za
nju, kako je prikazano na slici.

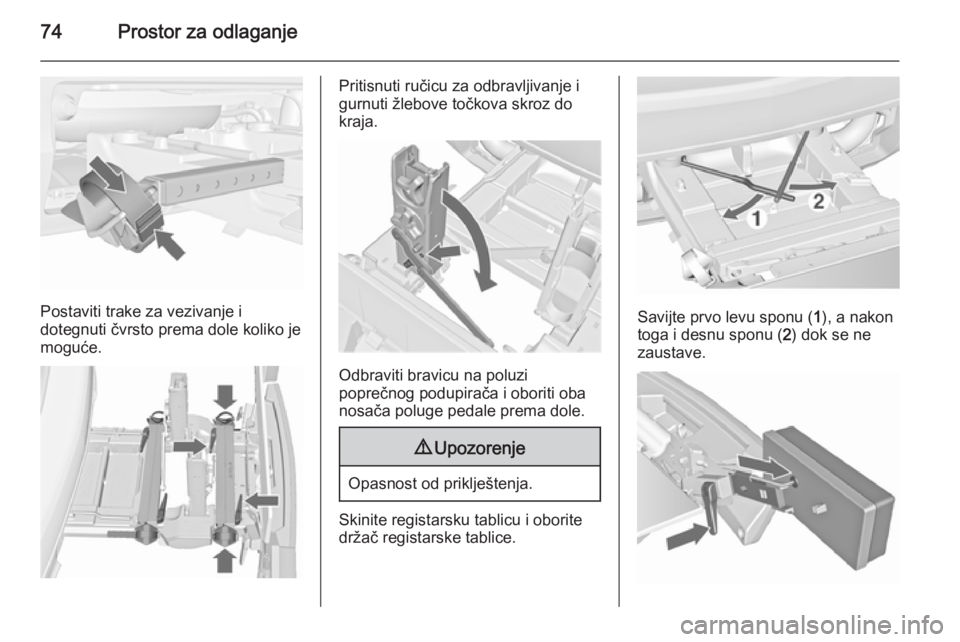

74Prostor za odlaganje
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti ručicu za odbravljivanje i
gurnuti žlebove točkova skroz do
kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Skinite registarsku tablicu i oborite
držač registarske tablice.
Savijte prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave.

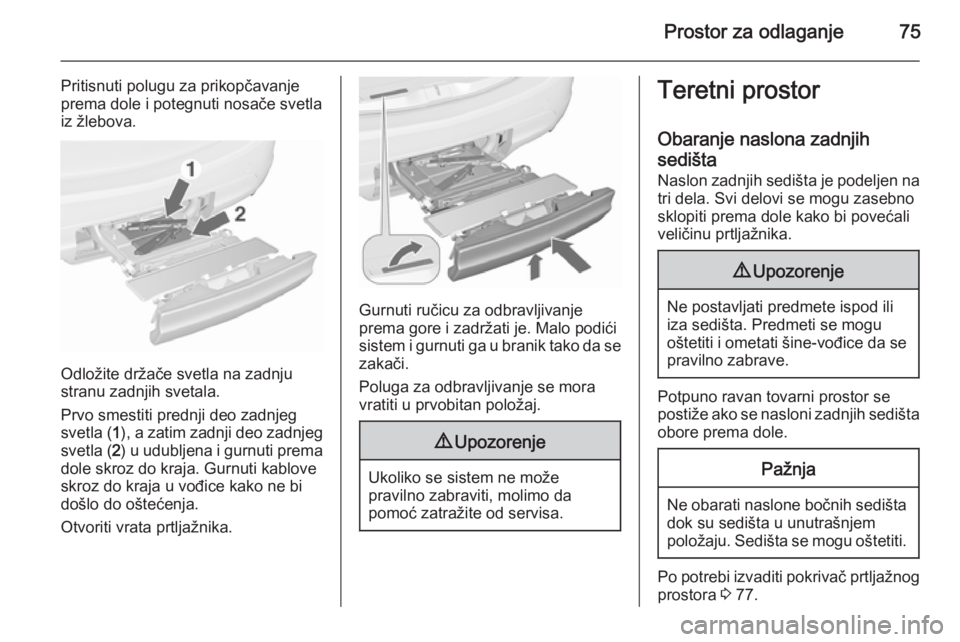

Prostor za odlaganje75
Pritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žlebova.
Odložite držače svetla na zadnju
stranu zadnjih svetala.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti prema
dole skroz do kraja. Gurnuti kablove skroz do kraja u vođice kako ne bi
došlo do oštećenja.
Otvoriti vrata prtljažnika.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Obaranje naslona zadnjihsedišta
Naslon zadnjih sedišta je podeljen na
tri dela. Svi delovi se mogu zasebno sklopiti prema dole kako bi povećali
veličinu prtljažnika.9 Upozorenje
Ne postavljati predmete ispod ili
iza sedišta. Predmeti se mogu
oštetiti i ometati šine-vođice da se pravilno zabrave.
Potpuno ravan tovarni prostor sepostiže ako se nasloni zadnjih sedišta obore prema dole.
Pažnja
Ne obarati naslone bočnih sedišta dok su sedišta u unutrašnjem
položaju. Sedišta se mogu oštetiti.
Po potrebi izvaditi pokrivač prtljažnog
prostora 3 77.

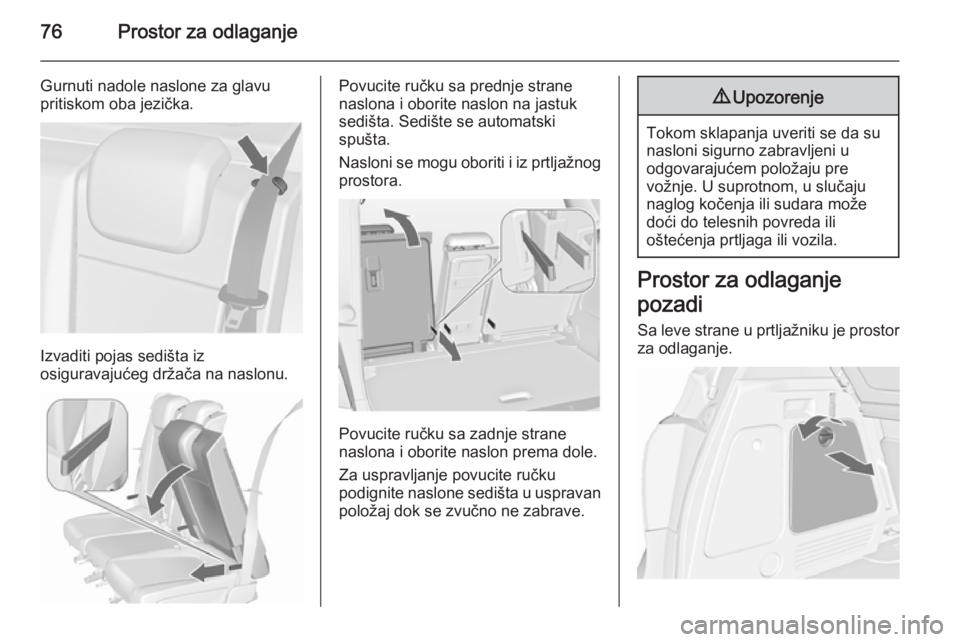

76Prostor za odlaganje
Gurnuti nadole naslone za glavu
pritiskom oba jezička.
Izvaditi pojas sedišta iz
osiguravajućeg držača na naslonu.
Povucite ručku sa prednje strane
naslona i oborite naslon na jastuk
sedišta. Sedište se automatski
spušta.
Nasloni se mogu oboriti i iz prtljažnog prostora.
Povucite ručku sa zadnje strane
naslona i oborite naslon prema dole.
Za uspravljanje povucite ručku
podignite naslone sedišta u uspravan položaj dok se zvučno ne zabrave.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Prostor za odlaganje
pozadi Sa leve strane u prtljažniku je prostor
za odlaganje.

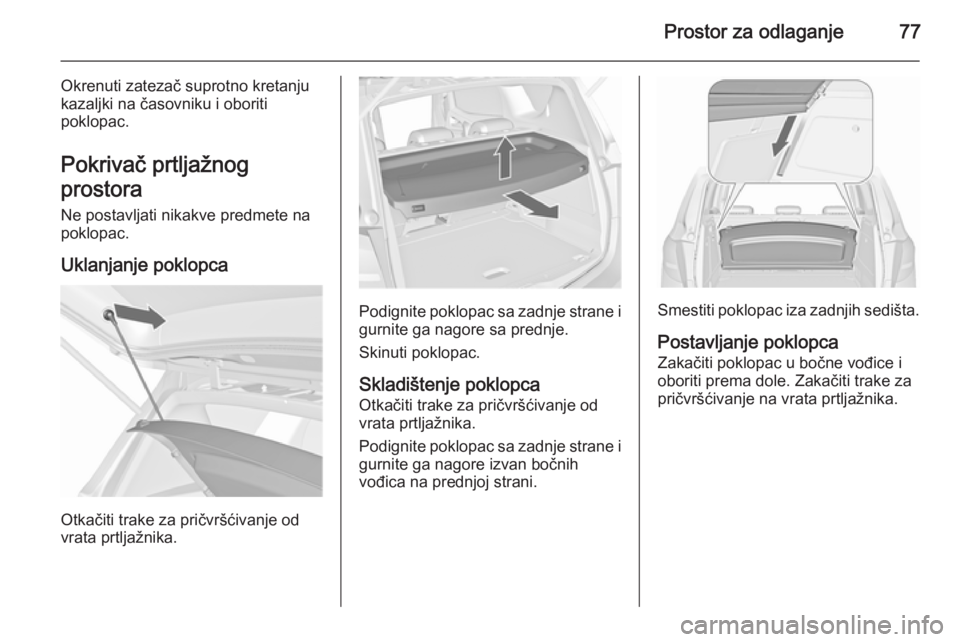

Prostor za odlaganje77
Okrenuti zatezač suprotno kretanju
kazaljki na časovniku i oboriti
poklopac.
Pokrivač prtljažnog
prostora Ne postavljati nikakve predmete na
poklopac.
Uklanjanje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i
gurnite ga nagore sa prednje.
Skinuti poklopac.
Skladištenje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i gurnite ga nagore izvan bočnih
vođica na prednjoj strani.Smestiti poklopac iza zadnjih sedišta.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.

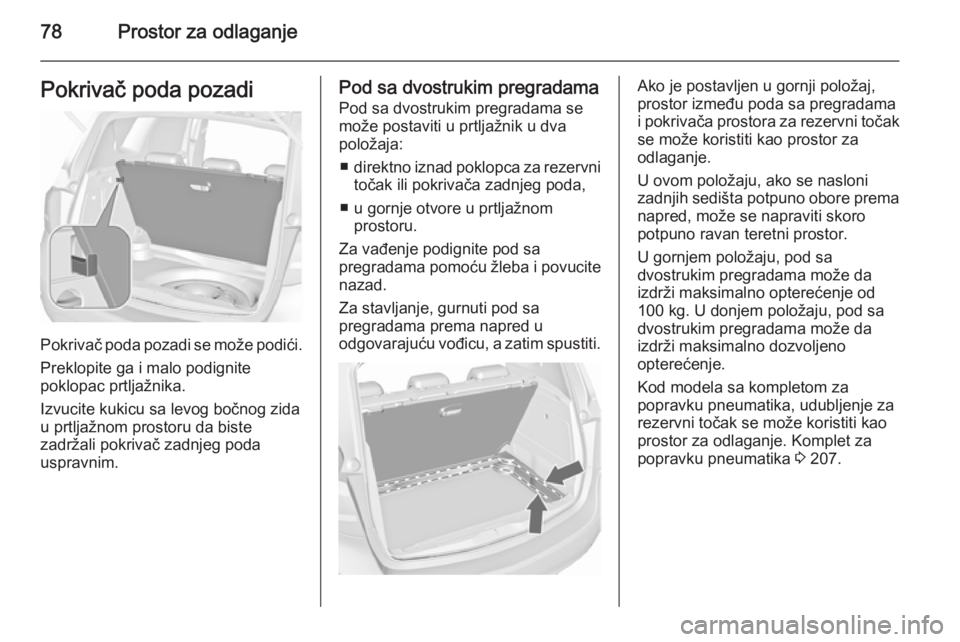

78Prostor za odlaganjePokrivač poda pozadi
Pokrivač poda pozadi se može podići.
Preklopite ga i malo podignite
poklopac prtljažnika.
Izvucite kukicu sa levog bočnog zida
u prtljažnom prostoru da biste
zadržali pokrivač zadnjeg poda
uspravnim.
Pod sa dvostrukim pregradama
Pod sa dvostrukim pregradama se
može postaviti u prtljažnik u dva
položaja:
■ direktno iznad poklopca za rezervni
točak ili pokrivača zadnjeg poda,
■ u gornje otvore u prtljažnom prostoru.
Za vađenje podignite pod sa
pregradama pomoću žleba i povucite nazad.
Za stavljanje, gurnuti pod sa
pregradama prema napred u
odgovarajuću vođicu, a zatim spustiti.Ako je postavljen u gornji položaj,
prostor između poda sa pregradama
i pokrivača prostora za rezervni točak se može koristiti kao prostor za
odlaganje.
U ovom položaju, ako se nasloni
zadnjih sedišta potpuno obore prema
napred, može se napraviti skoro
potpuno ravan teretni prostor.
U gornjem položaju, pod sa
dvostrukim pregradama može da izdrži maksimalno opterećenje od100 kg. U donjem položaju, pod sa
dvostrukim pregradama može da
izdrži maksimalno dozvoljeno
opterećenje.
Kod modela sa kompletom za
popravku pneumatika, udubljenje za rezervni točak se može koristiti kao
prostor za odlaganje. Komplet za
popravku pneumatika 3 207.
