Места для хранения69Места для храненияВещевые ящики.........................69
Багажное отделение ..................82
Багажник, устанавливаемый на крыше ..................................... 89
Сведения о разрешенных на‐ грузках ......................................... 90Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
В вещевом отделении имеются
специальные отсеки для авто‐ ручки, мелочи и головка для колес‐ ных болтов-секреток.
Внутри вещевого ящика имеется
отсек для инструкции по эксплуата‐ ции. Чтобы открыть этот отсек, сле‐
дует потянуть за выступ.
Во время движения перчаточный
ящик должен быть закрыт.

70Места для храненияПодстаканники
Еще один подстаканник располо‐
жен на центральной консоли.
Съемный подстаканник Подстаканник можно прикрепить к
верхним или к нижним направляю‐
щим в передней консоли.
Перед использованием откиньте
раму наружу от ее первоначаль‐
ного положения.
Примечание
Если подстаканник установлен в
нижней направляющей, а съем‐
ный подлокотник в верхней на‐
правляющей, перед перемеще‐
нием подстаканника или подло‐
котника убедитесь, что рама сло‐
жена назад в исходное положе‐
ние.
В противном случае подлокотник
и подстаканник могут быть по‐
вреждены при перемещении од‐
ного над другим.
Подлокотник 3 44.
Установка подстаканника
Нажмите кнопки спереди и сзади и
вставьте направляющие штифты в
верхние или нижние направляю‐ щие. Переднюю кнопку следует на‐ жать сильно.
Отпустите кнопки и переместите
подстаканник до его фиксации со
щелчком.

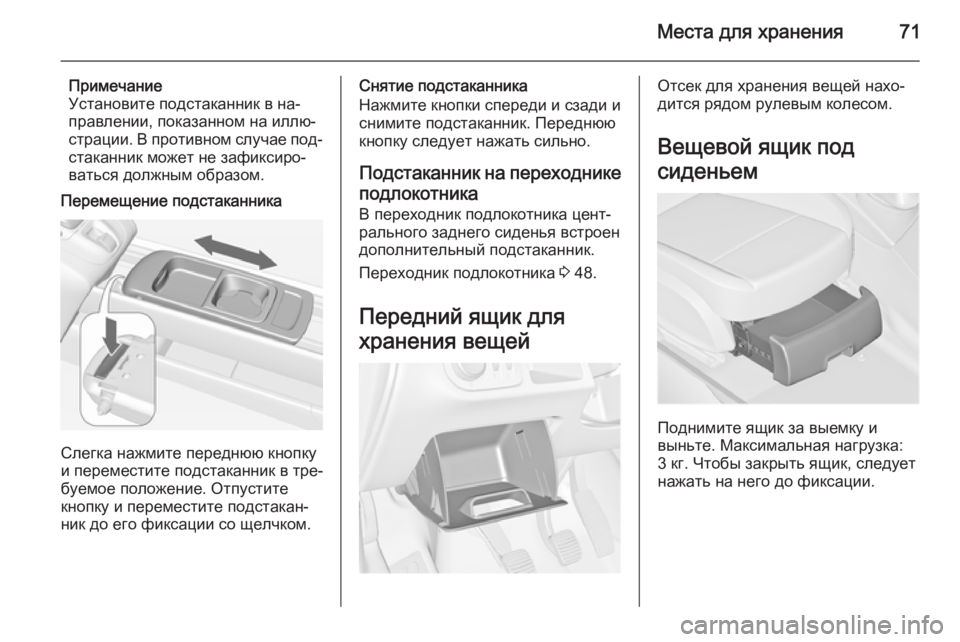

Места для хранения71
Примечание
Установите подстаканник в на‐
правлении, показанном на иллю‐
страции. В противном случае под‐
стаканник может не зафиксиро‐
ваться должным образом.
Перемещение подстаканника
Слегка нажмите переднюю кнопку
и переместите подстаканник в тре‐
буемое положение. Отпустите
кнопку и переместите подстакан‐
ник до его фиксации со щелчком.
Снятие подстаканника
Нажмите кнопки спереди и сзади и
снимите подстаканник. Переднюю
кнопку следует нажать сильно.
Подстаканник на переходнике подлокотника В переходник подлокотника цент‐рального заднего сиденья встроен
дополнительный подстаканник.
Переходник подлокотника 3 48.
Передний ящик для
хранения вещейОтсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Вещевой ящик под
сиденьем
Поднимите ящик за выемку и
выньте. Максимальная нагрузка:
3 кг. Чтобы закрыть ящик, следует
нажать на него до фиксации.

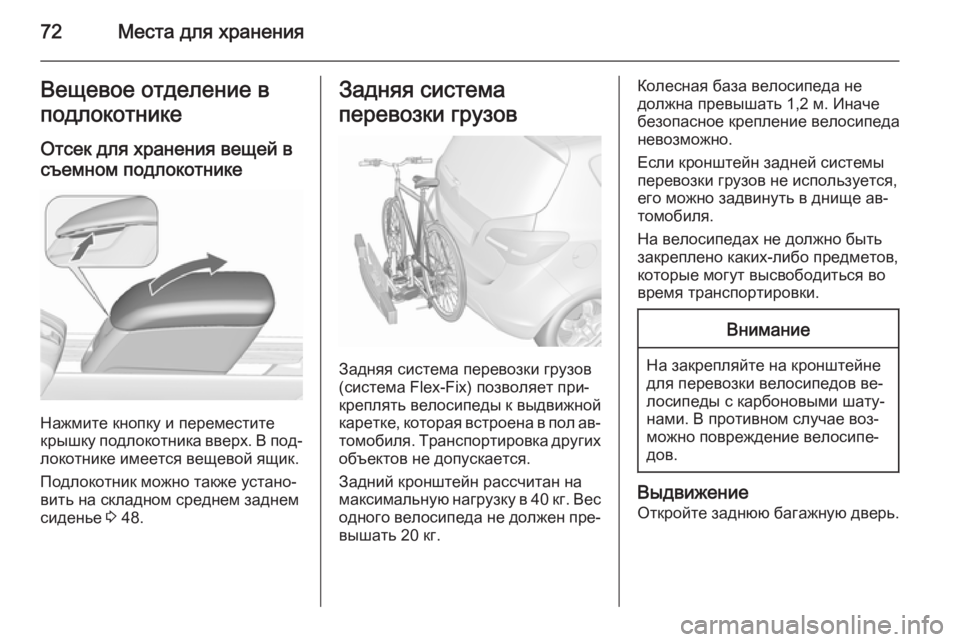

72Места для храненияВещевое отделение вподлокотнике
Отсек для хранения вещей в съемном подлокотнике
Нажмите кнопку и переместите
крышку подлокотника вверх. В под‐
локотнике имеется вещевой ящик.
Подлокотник можно также устано‐
вить на складном среднем заднем
сиденье 3 48.
Задняя система
перевозки грузов
Задняя система перевозки грузов
(система Flex-Fix) позволяет при‐
креплять велосипеды к выдвижной каретке, которая встроена в пол ав‐
томобиля. Транспортировка других объектов не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐ вышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.
Если кронштейн задней системы
перевозки грузов не используется,
его можно задвинуть в днище ав‐
томобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велосипе‐
дов.
Выдвижение
Откройте заднюю багажную дверь.

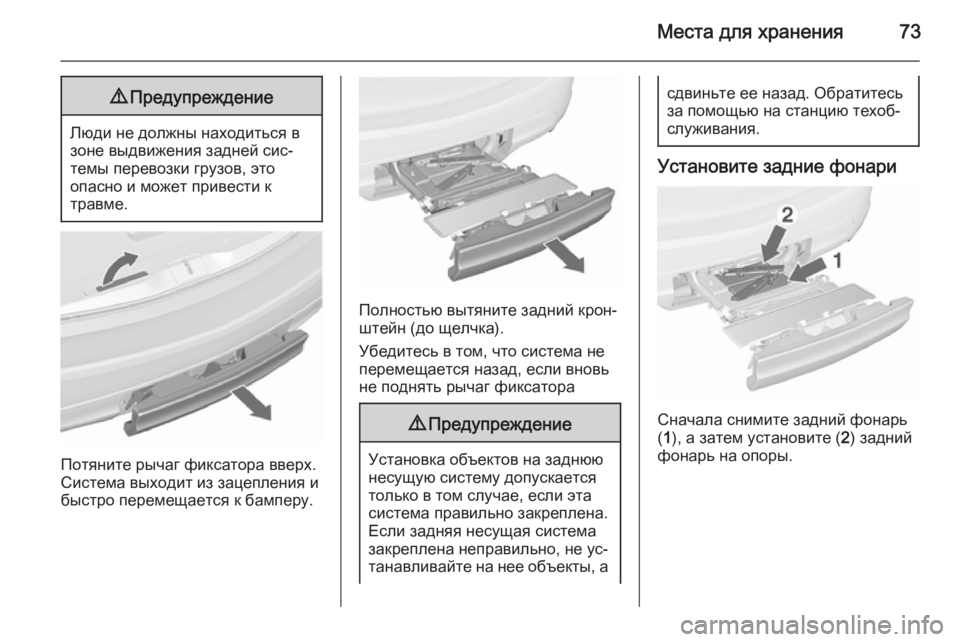

Места для хранения739Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а
сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Установите задние фонари
Сначала снимите задний фонарь
( 1 ), а затем установите ( 2) задний
фонарь на опоры.

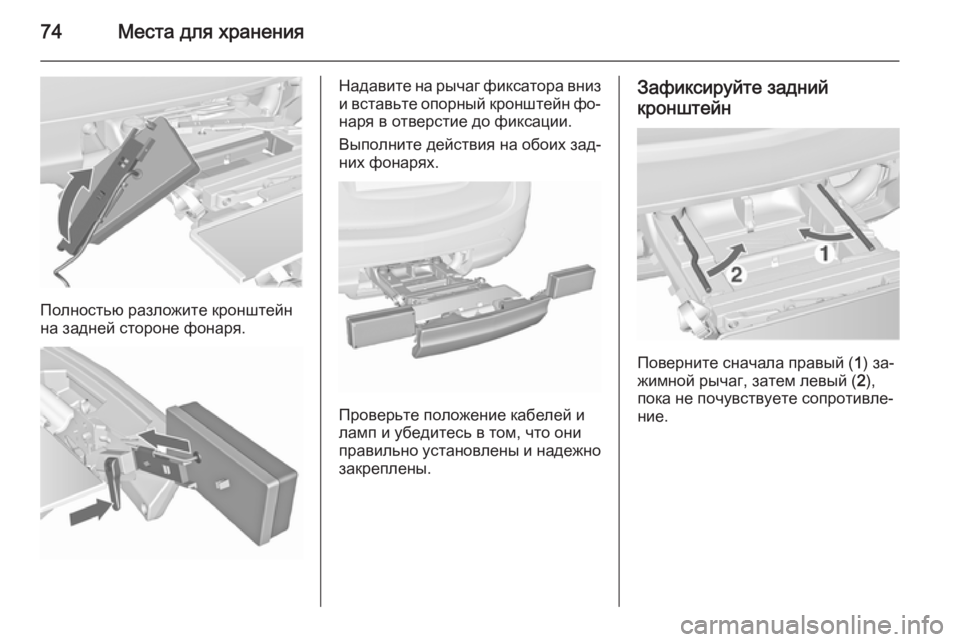

74Места для хранения
Полностью разложите кронштейн
на задней стороне фонаря.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверьте положение кабелей и
ламп и убедитесь в том, что они
правильно установлены и надежно закреплены.
Зафиксируйте задний
кронштейн
Поверните сначала правый ( 1) за‐
жимной рычаг, затем левый ( 2),
пока не почувствуете сопротивле‐
ние.

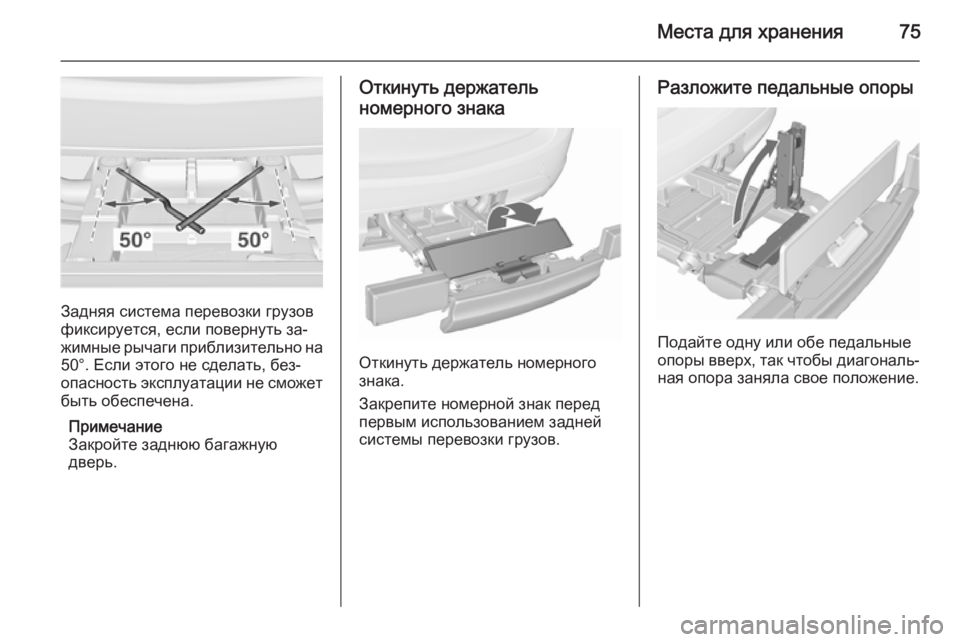

Места для хранения75
Задняя система перевозки грузов
фиксируется, если повернуть за‐
жимные рычаги приблизительно на 50°. Если этого не сделать, без‐
опасность эксплуатации не сможет
быть обеспечена.
Примечание
Закройте заднюю багажную
дверь.
Откинуть держатель
номерного знака
Откинуть держатель номерного
знака.
Закрепите номерной знак перед
первым использованием задней
системы перевозки грузов.
Разложите педальные опоры
Подайте одну или обе педальные
опоры вверх, так чтобы диагональ‐ ная опора заняла свое положение.

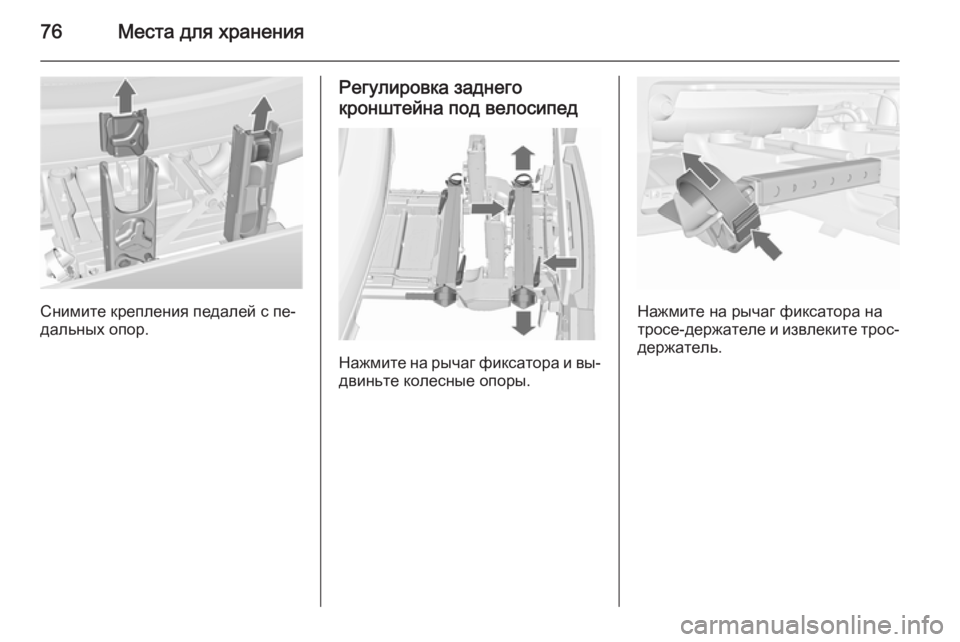

76Места для хранения
Снимите крепления педалей с пе‐
дальных опор.
Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные опоры.
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос- держатель.

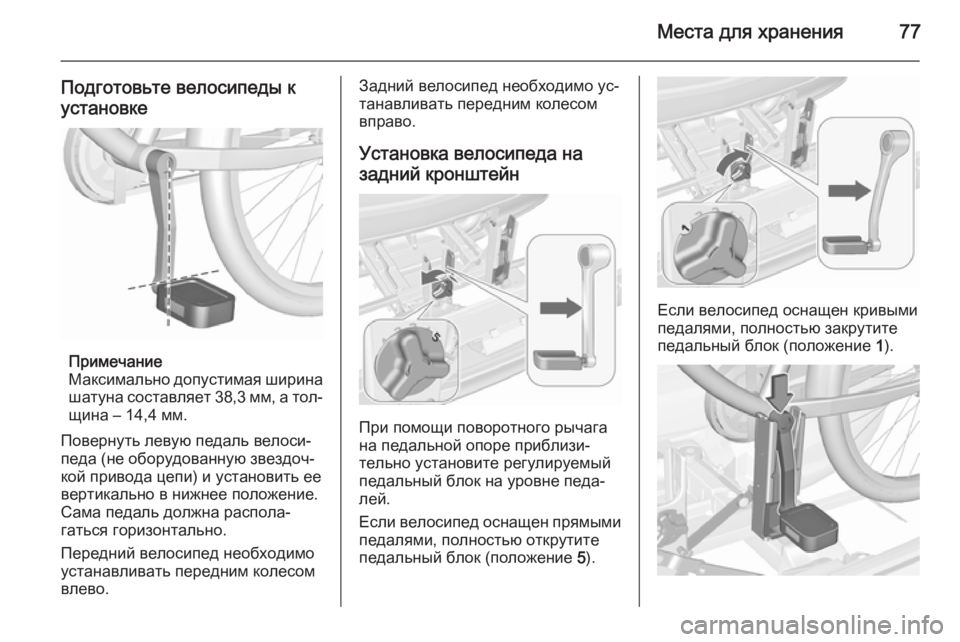

Места для хранения77
Подготовьте велосипеды кустановке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на педальной опоре приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
Если велосипед оснащен прямыми педалями, полностью открутите
педальный блок (положение 5).
Если велосипед оснащен кривыми
педалями, полностью закрутите
педальный блок (положение 1).

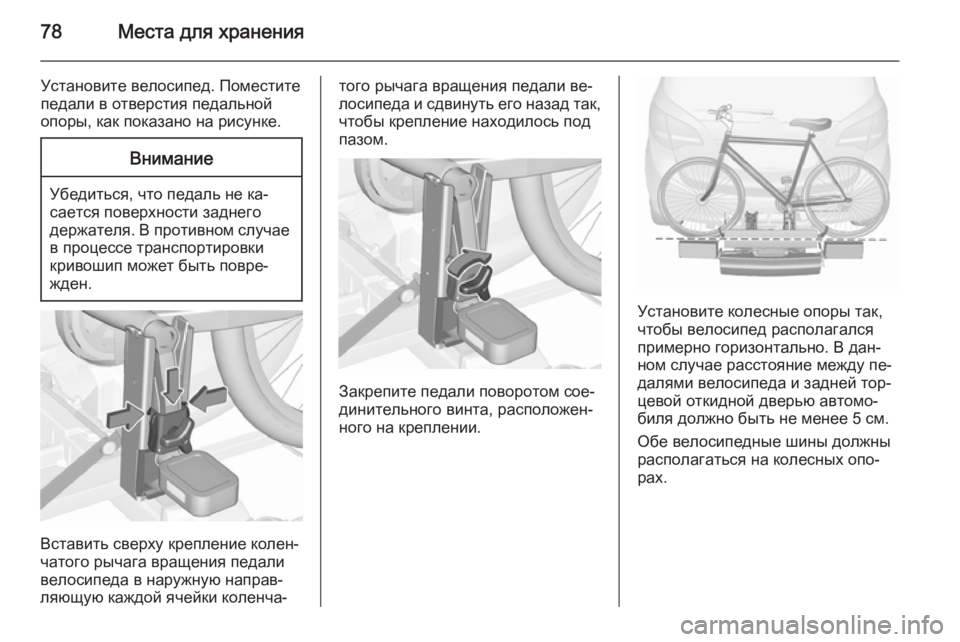

78Места для хранения
Установите велосипед. Поместите
педали в отверстия педальной
опоры, как показано на рисунке.Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставить сверху крепление колен‐
чатого рычага вращения педали
велосипеда в наружную направ‐
ляющую каждой ячейки коленча‐
того рычага вращения педали ве‐
лосипеда и сдвинуть его назад так, чтобы крепление находилось под
пазом.
Закрепите педали поворотом сое‐
динительного винта, расположен‐
ного на креплении.
Установите колесные опоры так,
чтобы велосипед располагался
примерно горизонтально. В дан‐
ном случае расстояние между пе‐
далями велосипеда и задней тор‐
цевой откидной дверью автомо‐
биля должно быть не менее 5 см.
Обе велосипедные шины должны
располагаться на колесных опо‐
рах.
