OPEL MERIVA 2015.5 Сопственички прирачник
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 281, PDF Size: 7.92 MB
Page 71 of 281

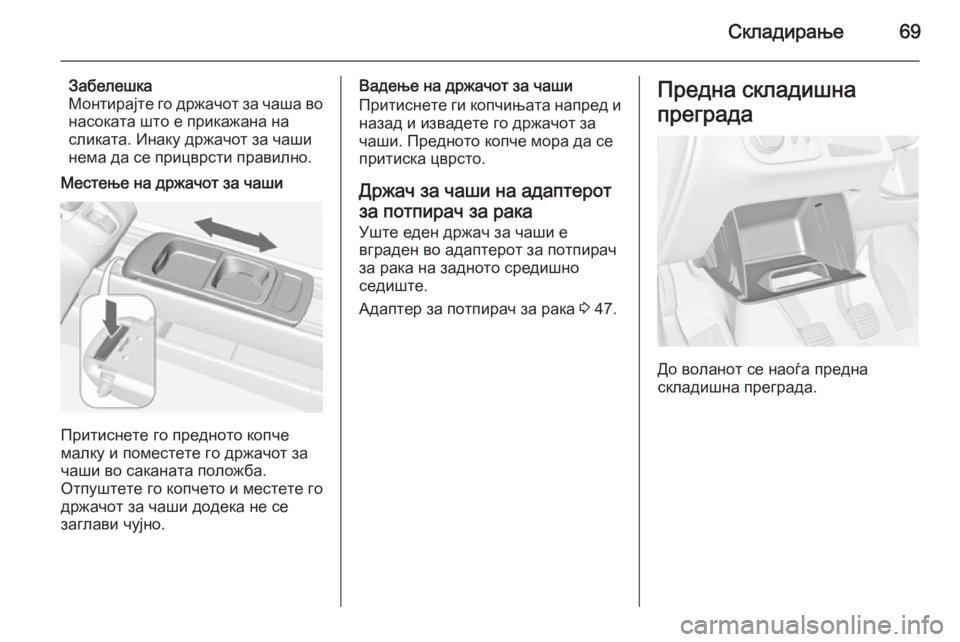

Складирање69
Забелешка
Монтирајте го држачот за чаша во насоката што е прикажана на
сликата. Инаку држачот за чаши
нема да се прицврсти правилно.
Местење на држачот за чаши
Притиснете го предното копче
малку и поместете го држачот за
чаши во саканата положба.
Отпуштете го копчето и местете го
држачот за чаши додека не се
заглави чујно.
Вадење на држачот за чаши
Притиснете ги копчињата напред и назад и извадете го држачот за
чаши. Предното копче мора да се
притиска цврсто.
Држач за чаши на адаптерот
за потпирач за рака
Уште еден држач за чаши е
вграден во адаптерот за потпирач
за рака на задното средишно
седиште.
Адаптер за потпирач за рака 3 47.Предна складишна
преграда
До воланот се наоѓа предна
складишна преграда.

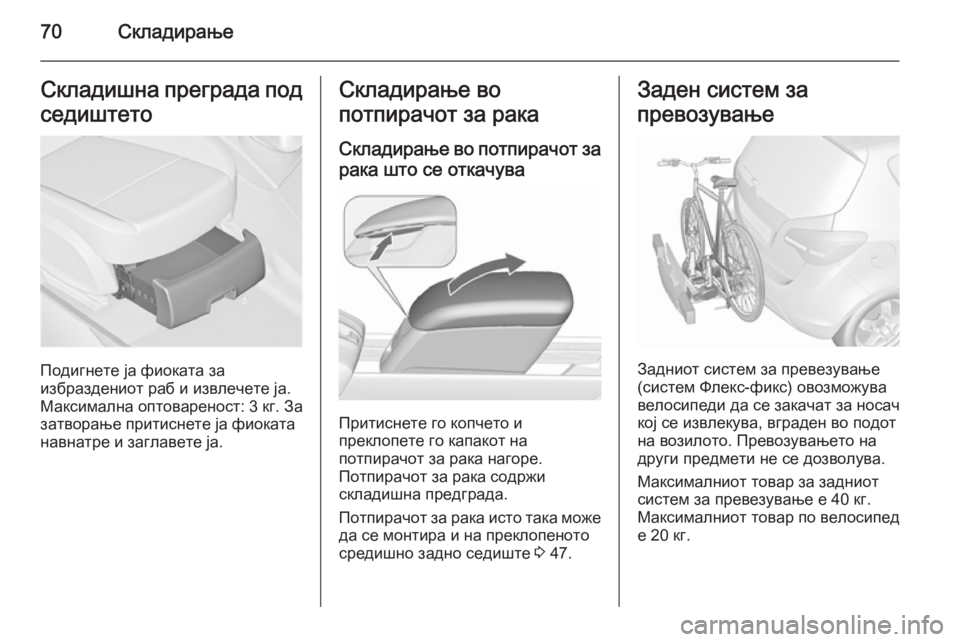

Page 72 of 281
70СкладирањеСкладишна преграда подседиштето
Подигнете ја фиоката за
избраздениот раб и извлечете ја.
Максимална оптовареност: 3 кг. За
затворање притиснете ја фиоката
навнатре и заглавете ја.
Складирање во
потпирачот за рака
Складирање во потпирачот зарака што се откачува
Притиснете го копчето и
преклопете го капакот на
потпирачот за рака нагоре.
Потпирачот за рака содржи
складишна предграда.
Потпирачот за рака исто така може да се монтира и на преклопеното
средишно задно седиште 3 47.
Заден систем за
превозување
Задниот систем за превезување
(систем Флекс-фикс) овозможува
велосипеди да се закачат за носач
кој се извлекува, вграден во подот
на возилото. Превозувањето на
други предмети не се дозволува.
Максималниот товар за задниот
систем за превезување е 40 кг.
Максималниот товар по велосипед
е 20 кг.

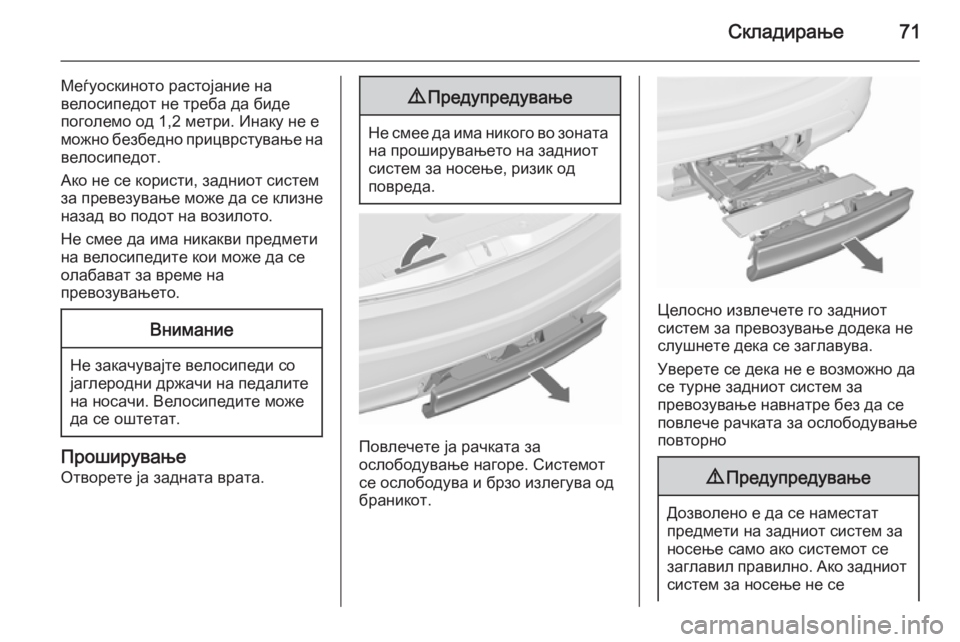

Page 73 of 281
Складирање71
Меѓуоскиното растојание на
велосипедот не треба да биде
поголемо од 1,2 метри. Инаку не е
можно безбедно прицврстување на велосипедот.
Ако не се користи, задниот систем
за превезување може да се клизне
назад во подот на возилото.
Не смее да има никакви предмети на велосипедите кои може да се
олабават за време на
превозувањето.Внимание
Не закачувајте велосипеди со
јаглеродни држачи на педалите
на носачи. Велосипедите може
да се оштетат.
Проширување
Отворете ја задната врата.
9 Предупредување
Не смее да има никого во зоната
на проширувањето на задниот
систем за носење, ризик од
повреда.
Повлечете ја рачката за
ослободување нагоре. Системот
се ослободува и брзо излегува од
браникот.
Целосно извлечете го задниот
систем за превозување додека не
слушнете дека се заглавува.
Уверете се дека не е возможно да
се турне задниот систем за
превозување навнатре без да се
повлече рачката за ослободување
повторно
9 Предупредување
Дозволено е да се наместат
предмети на задниот систем за
носење само ако системот се
заглавил правилно. Ако задниот
систем за носење не се

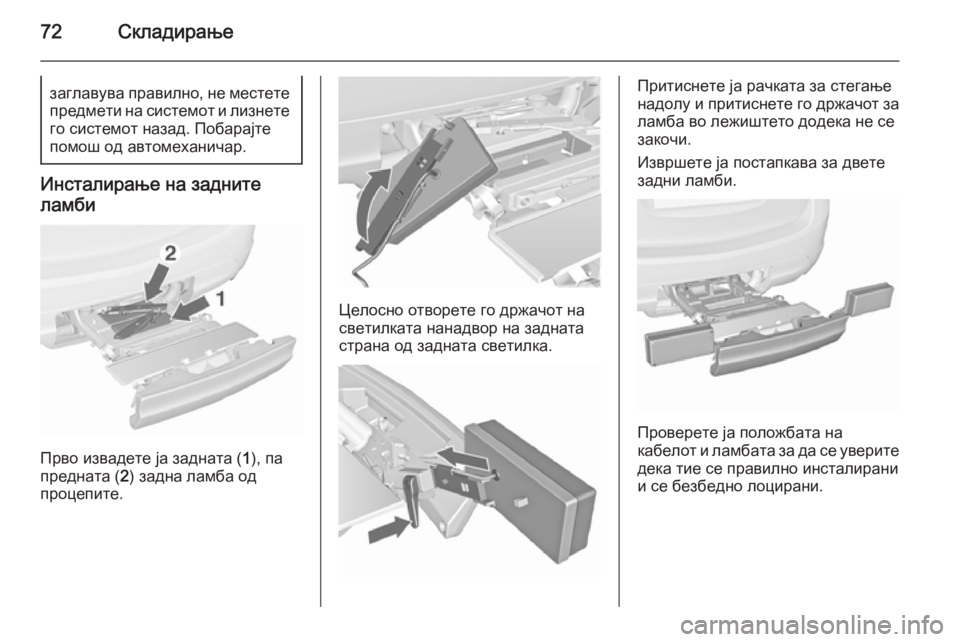

Page 74 of 281
72Складирањезаглавува правилно, не местете
предмети на системот и лизнете
го системот назад. Побарајте
помош од автомеханичар.
Инсталирање на задните
ламби
Прво извадете ја задната ( 1
), па
предната ( 2) задна ламба од
процепите.
Целосно отворете го држачот на
светилката нанадвор на задната
страна од задната светилка.
Притиснете ја рачката за стегање
надолу и притиснете го држачот за
ламба во лежиштето додека не се
закочи.
Извршете ја постапкава за двете
задни ламби.
Проверете ја положбата на
кабелот и ламбата за да се уверите
дека тие се правилно инсталирани
и се безбедно лоцирани.
Page 75 of 281

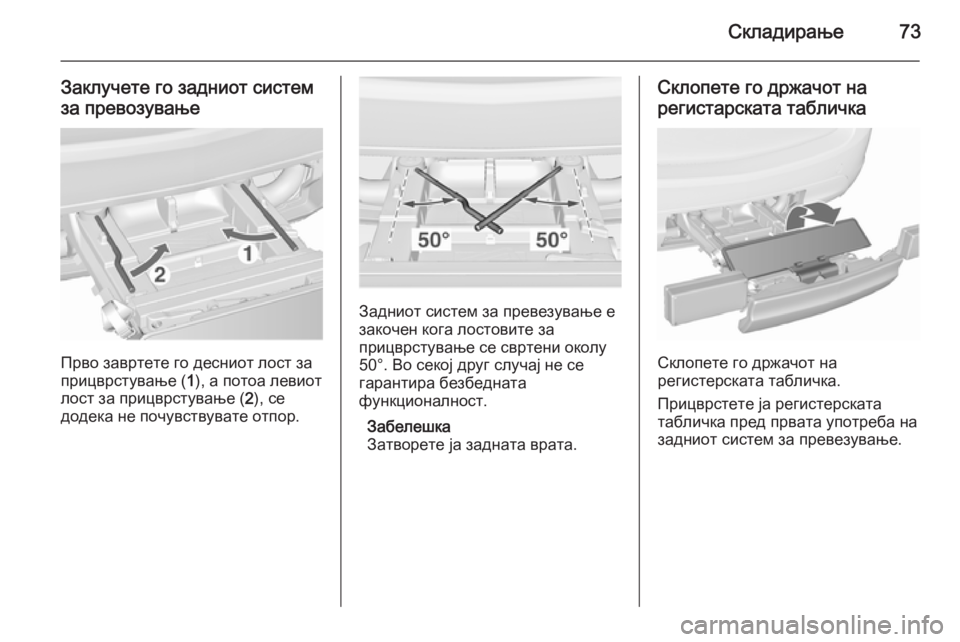

Складирање73
Заклучете го задниот систем
за превозување
Прво завртете го десниот лост за
прицврстување ( 1), а потоа левиот
лост за прицврстување ( 2), се
додека не почувствувате отпор.
Задниот систем за превезување е
закочен кога лостовите за
прицврстување се свртени околу
50°. Во секој друг случај не се
гарантира безбедната
функционалност.
Забелешка
Затворете ја задната врата.
Склопете го држачот на
регистарската табличка
Склопете го држачот на
регистерската табличка.
Прицврстете ја регистерската
табличка пред првата употреба на задниот систем за превезување.

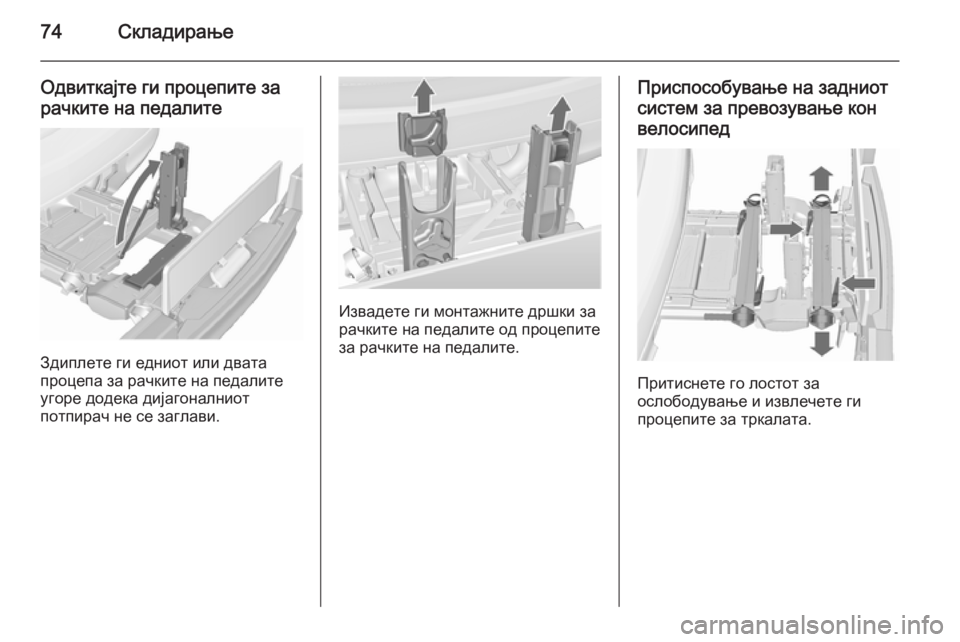

Page 76 of 281
74Складирање
Одвиткајте ги процепите за
рачките на педалите
Здиплете ги едниот или двата
процепа за рачките на педалите
угоре додека дијагоналниот
потпирач не се заглави.
Извадете ги монтажните дршки за
рачките на педалите од процепите
за рачките на педалите.
Приспособување на задниот
систем за превозување конвелосипед
Притиснете го лостот за
ослободување и извлечете ги
процепите за тркалата.

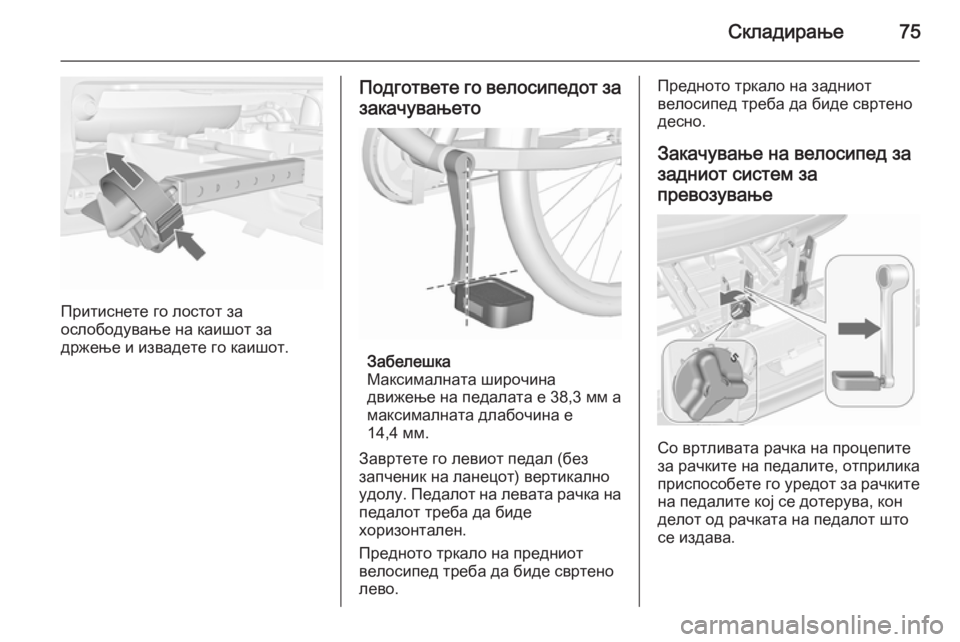

Page 77 of 281
Складирање75
Притиснете го лостот за
ослободување на каишот за
држење и извадете го каишот.
Подгответе го велосипедот за
закачувањето
Забелешка
Максималната широчина
движење на педалата е 38,3 мм а
максималната длабочина е
14,4 мм.
Завртете го левиот педал (без
запченик на ланецот) вертикално
удолу. Педалот на левата рачка на педалот треба да биде
хоризонтален.
Предното тркало на предниот
велосипед треба да биде свртено
лево.
Предното тркало на задниот
велосипед треба да биде свртено
десно.
Закачување на велосипед за
задниот систем за
превозување
Со вртливата рачка на процепите
за рачките на педалите, отприлика
приспособете го уредот за рачките на педалите кој се дотерува, кон
делот од рачката на педалот што
се издава.

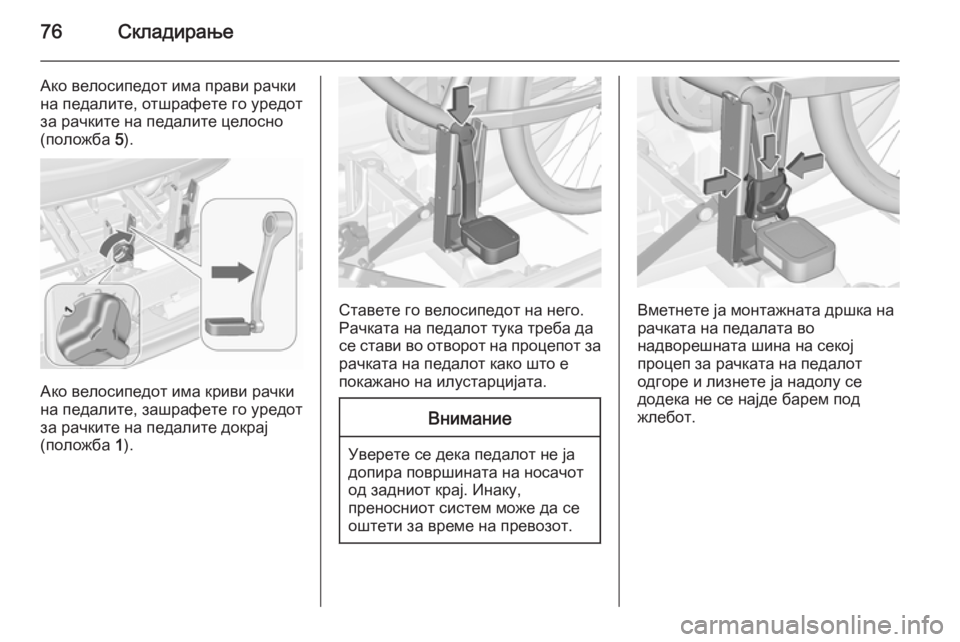

Page 78 of 281
76Складирање
Ако велосипедот има прави рачки
на педалите, отшрафете го уредот за рачките на педалите целосно
(положба 5).
Ако велосипедот има криви рачки
на педалите, зашрафете го уредот за рачките на педалите докрај
(положба 1).
Ставете го велосипедот на него.
Рачката на педалот тука треба да
се стави во отворот на процепот за
рачката на педалот како што е
покажано на илустарцијата.
Внимание
Уверете се дека педалот не ја
допира површината на носачот
од задниот крај. Инаку,
преносниот систем може да се
оштети за време на превозот.
Вметнете ја монтажната дршка на
рачката на педалата во
надворешната шина на секој
процеп за рачката на педалот
одгоре и лизнете ја надолу се
додека не се најде барем под
жлебот.

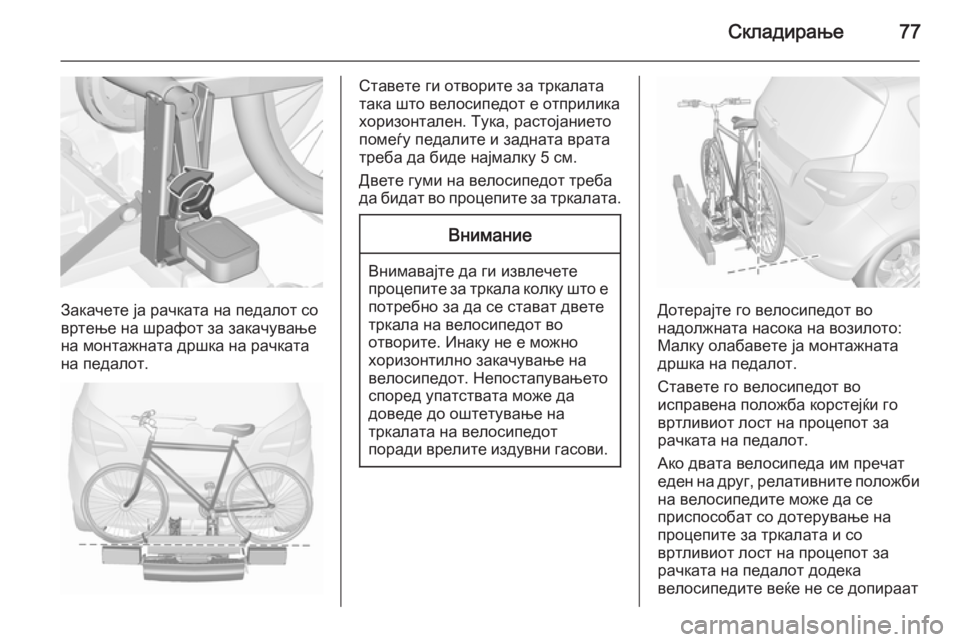

Page 79 of 281
Складирање77
Закачете ја рачката на педалот со
вртење на шрафот за закачување
на монтажната дршка на рачката
на педалот.
Ставете ги отворите за тркалата
така што велосипедот е отприлика
хоризонтален. Тука, растојанието
помеѓу педалите и задната врата
треба да биде најмалку 5 см.
Двете гуми на велосипедот треба
да бидат во процепите за тркалата.Внимание
Внимавајте да ги извлечете
процепите за тркала колку што е
потребно за да се стават двете
тркала на велосипедот во
отворите. Инаку не е можно
хоризонтилно закачување на
велосипедот. Непостапувањето
според упатствата може да
доведе до оштетување на
тркалата на велосипедот
поради врелите издувни гасови.
Дотерајте го велосипедот во
надолжната насока на возилото:
Малку олабавете ја монтажната
дршка на педалот.
Ставете го велосипедот во
исправена положба корстејќи го
вртливиот лост на процепот за
рачката на педалот.
Ако двата велосипеда им пречат
еден на друг, релативните положби на велосипедите може да се
приспособат со дотерување на процепите за тркалата и со
вртливиот лост на процепот за
рачката на педалот додека
велосипедите веќе не се допираат

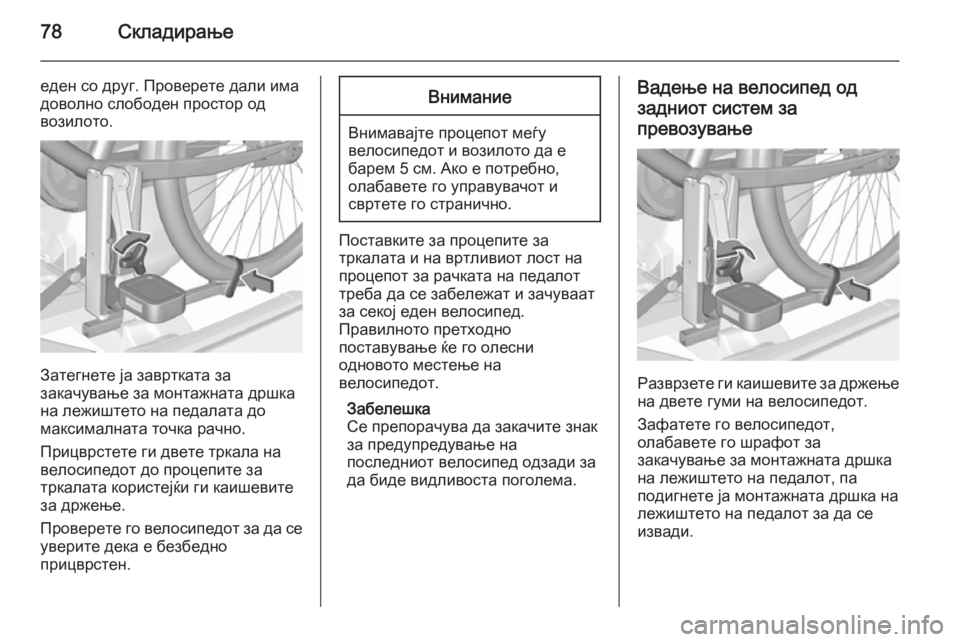

Page 80 of 281
78Складирање
еден со друг. Проверете дали има
доволно слободен простор од
возилото.
Затегнете ја завртката за
закачување за монтажната дршка
на лежиштето на педалата до
максималната точка рачно.
Прицврстете ги двете тркала на
велосипедот до процепите за
тркалата користејќи ги каишевите
за држење.
Проверете го велосипедот за да се уверите дека е безбедно
прицврстен.
Внимание
Внимавајте процепот меѓу
велосипедот и возилото да е
барем 5 см. Ако е потребно,
олабавете го управувачот и
свртете го странично.
Поставките за процепите за
тркалата и на вртливиот лост на
процепот за рачката на педалот
треба да се забележат и зачуваат
за секој еден велосипед.
Правилното претходно
поставување ќе го олесни
одновото местење на
велосипедот.
Забелешка
Се препорачува да закачите знак
за предупредување на
последниот велосипед одзади за да биде видливоста поголема.
Вадење на велосипед од
задниот систем за
превозување
Разврзете ги каишевите за држење
на двете гуми на велосипедот.
Зафатете го велосипедот,
олабавете го шрафот за
закачување за монтажната дршка
на лежиштето на педалот, па
подигнете ја монтажната дршка на
лежиштето на педалот за да се
извади.
