OPEL MERIVA 2015 Instruktionsbok

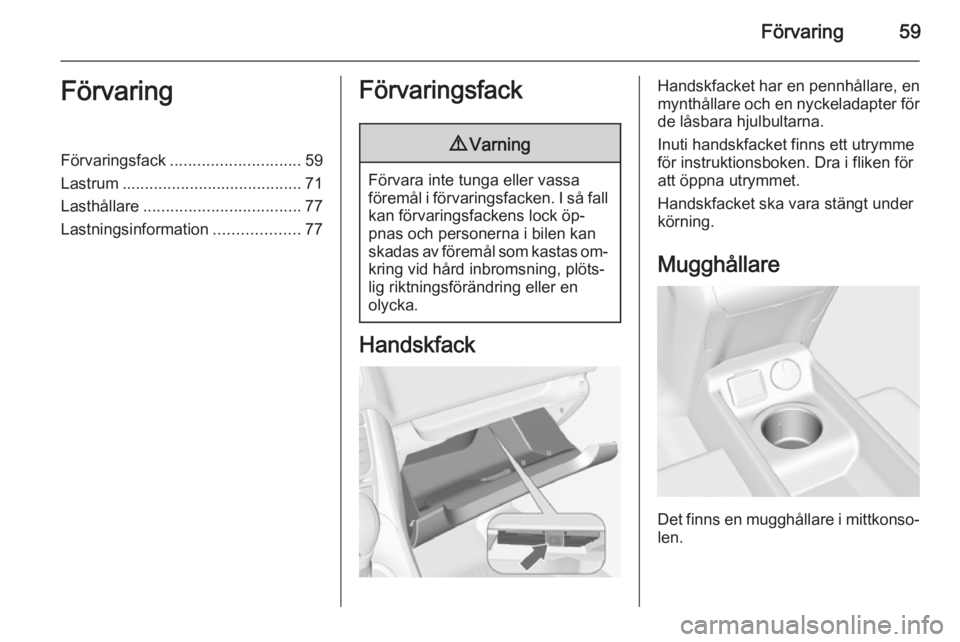

Förvaring59FörvaringFörvaringsfack............................. 59
Lastrum ........................................ 71
Lasthållare ................................... 77
Lastningsinformation ...................77Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Handskfacket har en pennhållare, en
mynthållare och en nyckeladapter för
de låsbara hjulbultarna.
Inuti handskfacket finns ett utrymme
för instruktionsboken. Dra i fliken för
att öppna utrymmet.
Handskfacket ska vara stängt under
körning.
Mugghållare
Det finns en mugghållare i mittkonso‐ len.

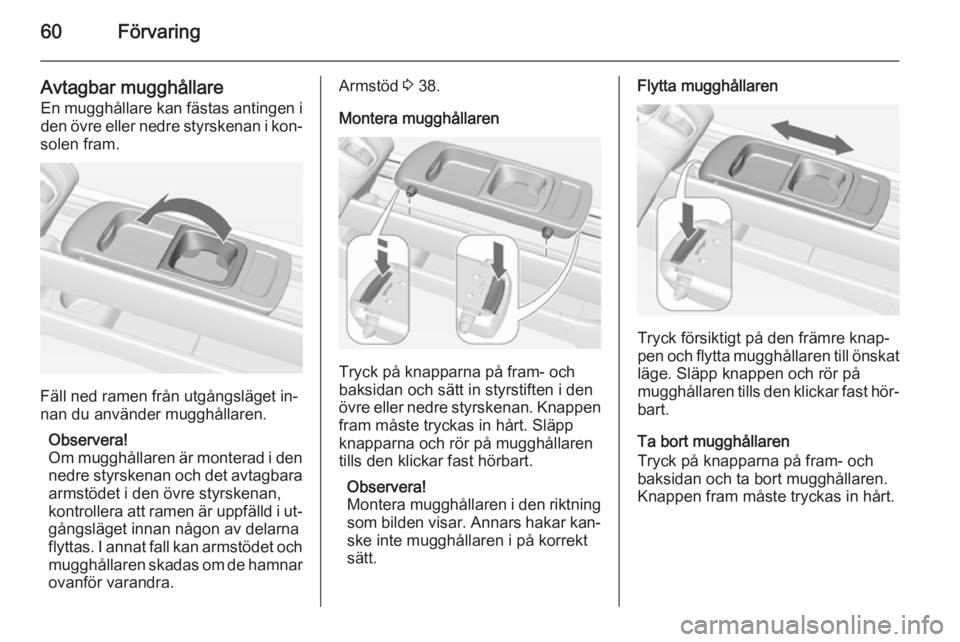

60Förvaring
Avtagbar mugghållareEn mugghållare kan fästas antingen i
den övre eller nedre styrskenan i kon‐
solen fram.
Fäll ned ramen från utgångsläget in‐
nan du använder mugghållaren.
Observera!
Om mugghållaren är monterad i den
nedre styrskenan och det avtagbara armstödet i den övre styrskenan,
kontrollera att ramen är uppfälld i ut‐
gångsläget innan någon av delarna
flyttas. I annat fall kan armstödet och
mugghållaren skadas om de hamnar ovanför varandra.
Armstöd 3 38.
Montera mugghållaren
Tryck på knapparna på fram- och
baksidan och sätt in styrstiften i den
övre eller nedre styrskenan. Knappen
fram måste tryckas in hårt. Släpp
knapparna och rör på mugghållaren
tills den klickar fast hörbart.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar kan‐
ske inte mugghållaren i på korrekt
sätt.
Flytta mugghållaren
Tryck försiktigt på den främre knap‐
pen och flytta mugghållaren till önskat
läge. Släpp knappen och rör på
mugghållaren tills den klickar fast hör‐
bart.
Ta bort mugghållaren
Tryck på knapparna på fram- och
baksidan och ta bort mugghållaren.
Knappen fram måste tryckas in hårt.

Förvaring61

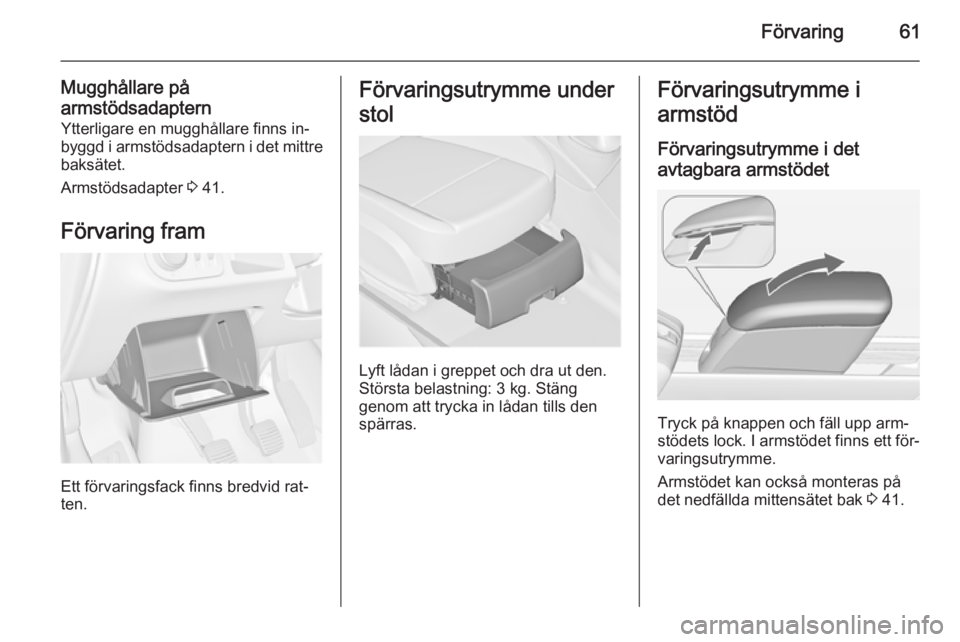

Mugghållare på
armstödsadaptern Ytterligare en mugghållare finns in‐
byggd i armstödsadaptern i det mittre baksätet.
Armstödsadapter 3 41.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme under
stol
Lyft lådan i greppet och dra ut den.
Största belastning: 3 kg. Stäng
genom att trycka in lådan tills den
spärras.
Förvaringsutrymme i
armstöd
Förvaringsutrymme i det
avtagbara armstödet
Tryck på knappen och fäll upp arm‐
stödets lock. I armstödet finns ett för‐ varingsutrymme.
Armstödet kan också monteras på det nedfällda mittensätet bak 3 41.

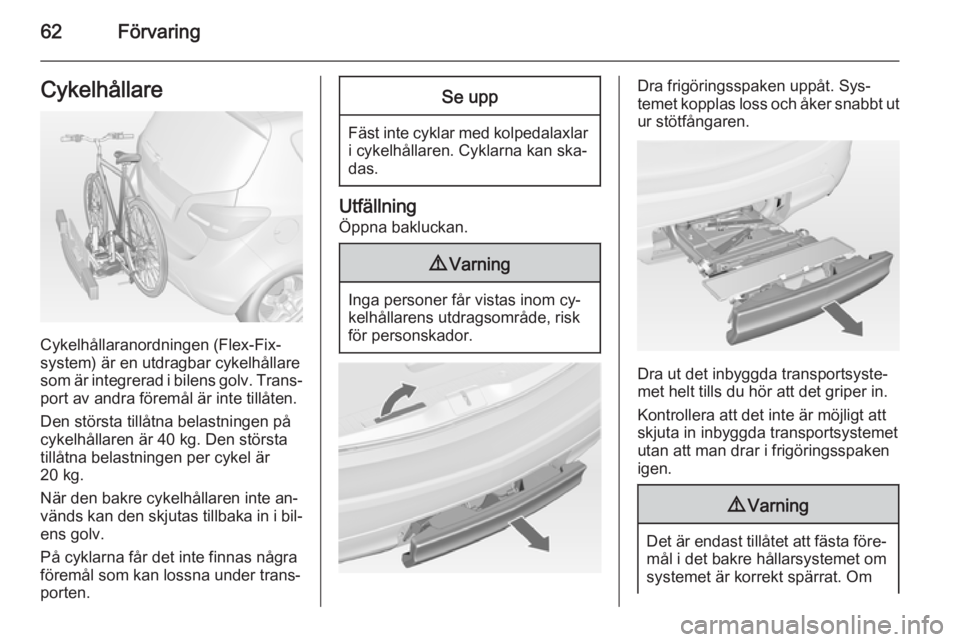

62FörvaringCykelhållare
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
som är integrerad i bilens golv. Trans‐ port av andra föremål är inte tillåten.
Den största tillåtna belastningen på
cykelhållaren är 40 kg. Den största
tillåtna belastningen per cykel är
20 kg.
När den bakre cykelhållaren inte an‐
vänds kan den skjutas tillbaka in i bil‐
ens golv.
På cyklarna får det inte finnas några
föremål som kan lossna under trans‐
porten.
Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan ska‐das.
Utfällning
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
Dra frigöringsspaken uppåt. Sys‐
temet kopplas loss och åker snabbt ut
ur stötfångaren.
Dra ut det inbyggda transportsyste‐
met helt tills du hör att det griper in.
Kontrollera att det inte är möjligt att
skjuta in inbyggda transportsystemet utan att man drar i frigöringsspaken
igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om

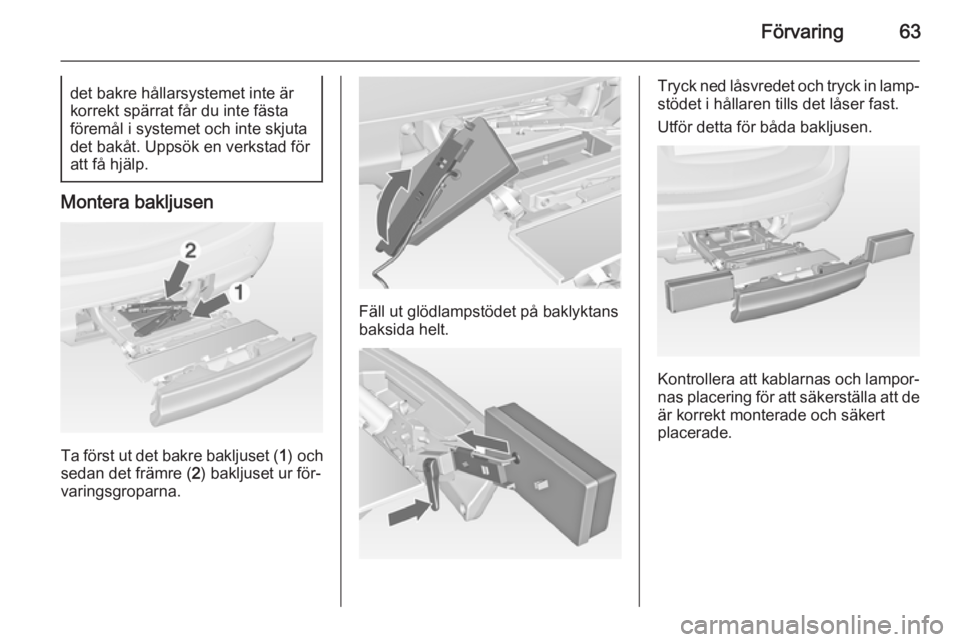

Förvaring63det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Montera bakljusen
Ta först ut det bakre bakljuset ( 1) och
sedan det främre ( 2) bakljuset ur för‐
varingsgroparna.
Fäll ut glödlampstödet på baklyktans
baksida helt.
Tryck ned låsvredet och tryck in lamp‐ stödet i hållaren tills det låser fast.
Utför detta för båda bakljusen.
Kontrollera att kablarnas och lampor‐
nas placering för att säkerställa att de
är korrekt monterade och säkert
placerade.

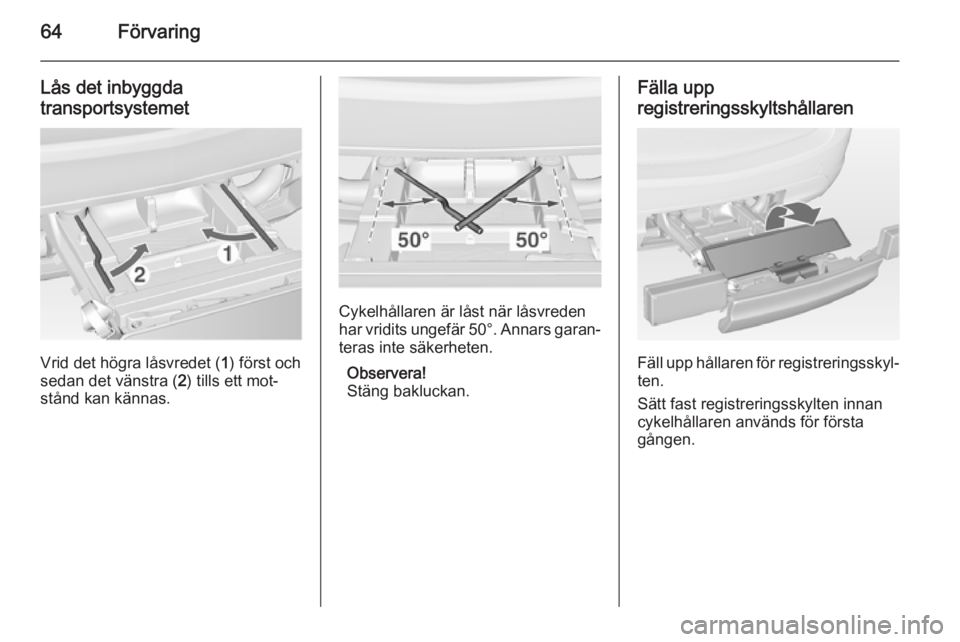

64Förvaring
Lås det inbyggda
transportsystemet
Vrid det högra låsvredet ( 1) först och
sedan det vänstra ( 2) tills ett mot‐
stånd kan kännas.
Cykelhållaren är låst när låsvreden
har vridits ungefär 50°. Annars garan‐
teras inte säkerheten.
Observera!
Stäng bakluckan.
Fälla upp
registreringsskyltshållaren
Fäll upp hållaren för registreringsskyl‐
ten.
Sätt fast registreringsskylten innan
cykelhållaren används för första
gången.

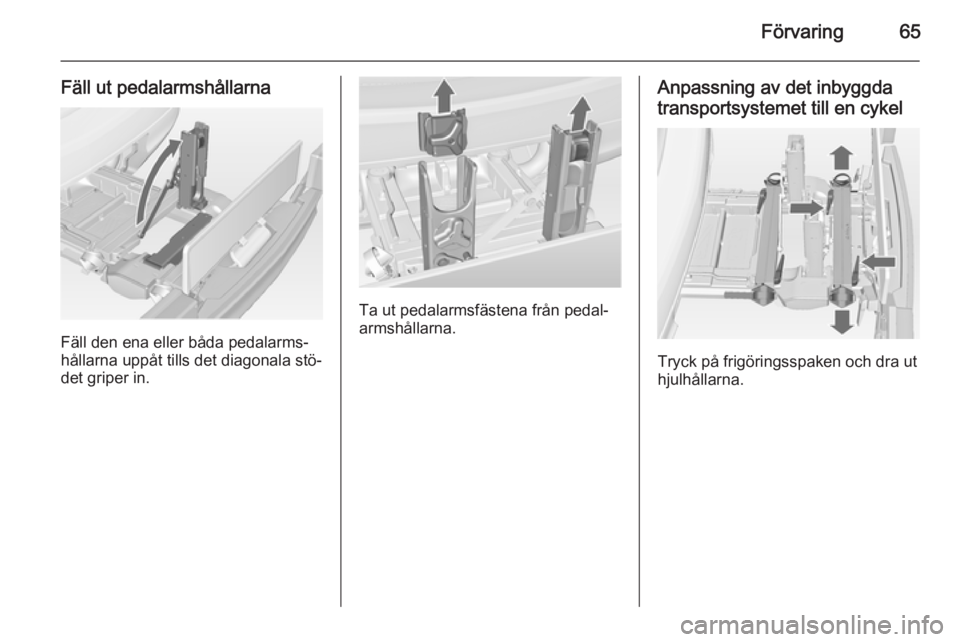

Förvaring65
Fäll ut pedalarmshållarna
Fäll den ena eller båda pedalarms‐
hållarna uppåt tills det diagonala stö‐ det griper in.
Ta ut pedalarmsfästena från pedal‐
armshållarna.
Anpassning av det inbyggda
transportsystemet till en cykel
Tryck på frigöringsspaken och dra ut
hjulhållarna.

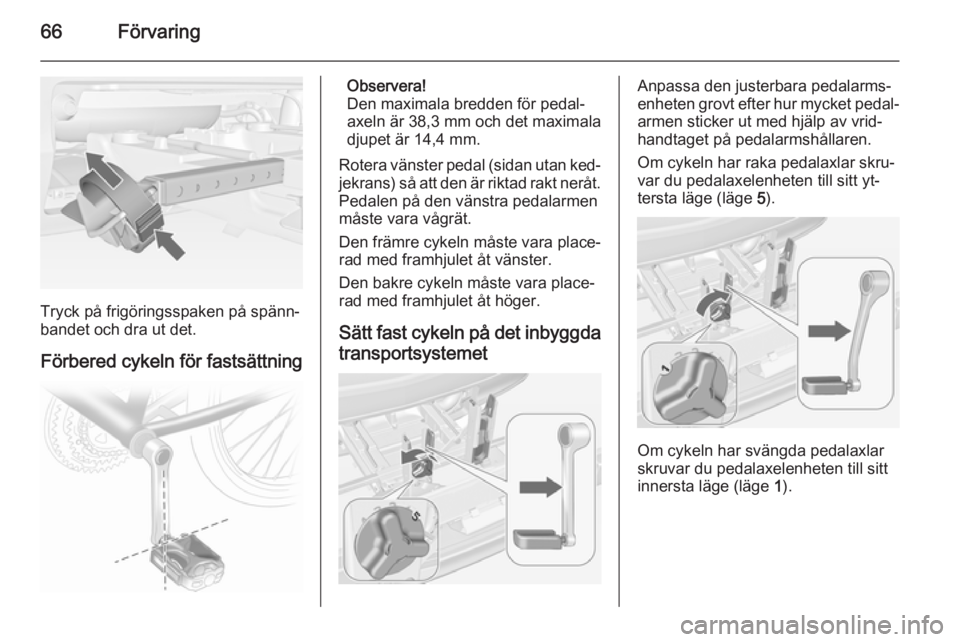

66Förvaring
Tryck på frigöringsspaken på spänn‐
bandet och dra ut det.
Förbered cykeln för fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera vänster pedal (sidan utan ked‐
jekrans) så att den är riktad rakt neråt. Pedalen på den vänstra pedalarmen
måste vara vågrät.
Den främre cykeln måste vara place‐ rad med framhjulet åt vänster.
Den bakre cykeln måste vara place‐
rad med framhjulet åt höger.
Sätt fast cykeln på det inbyggda
transportsystemetAnpassa den justerbara pedalarms‐
enheten grovt efter hur mycket pedal‐
armen sticker ut med hjälp av vrid‐
handtaget på pedalarmshållaren.
Om cykeln har raka pedalaxlar skru‐
var du pedalaxelenheten till sitt yt‐
tersta läge (läge 5).
Om cykeln har svängda pedalaxlar
skruvar du pedalaxelenheten till sitt
innersta läge (läge 1).

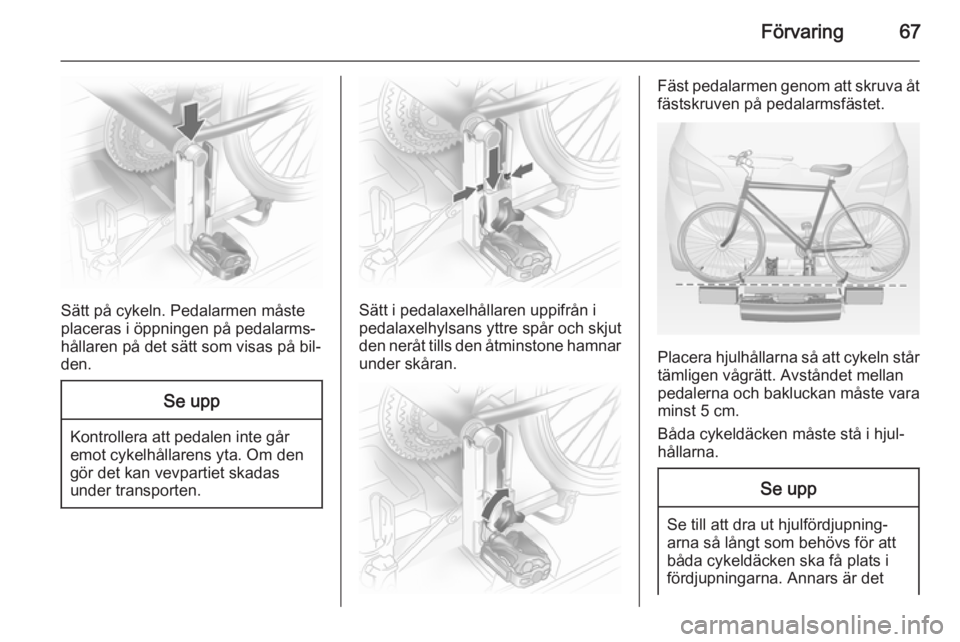

Förvaring67
Sätt på cykeln. Pedalarmen måste
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på bil‐
den.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Avståndet mellan
pedalerna och bakluckan måste vara
minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det

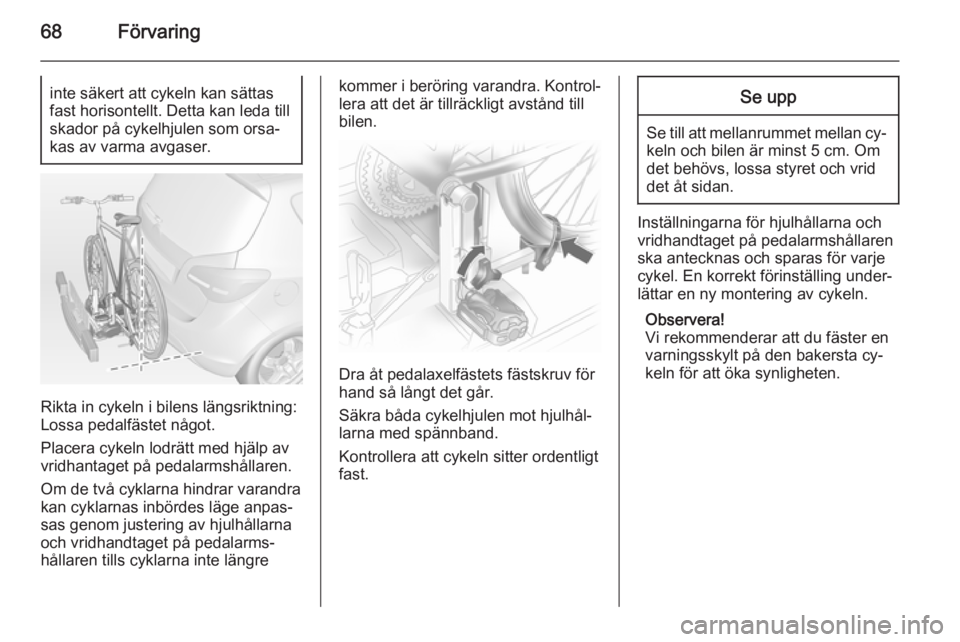

68Förvaringinte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐ sas genom justering av hjulhållarnaoch vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Kontrol‐
lera att det är tillräckligt avstånd till
bilen.
Dra åt pedalaxelfästets fästskruv för
hand så långt det går.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställing under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en varningsskylt på den bakersta cy‐
keln för att öka synligheten.
