OPEL MERIVA 2015 Instruktionsbok

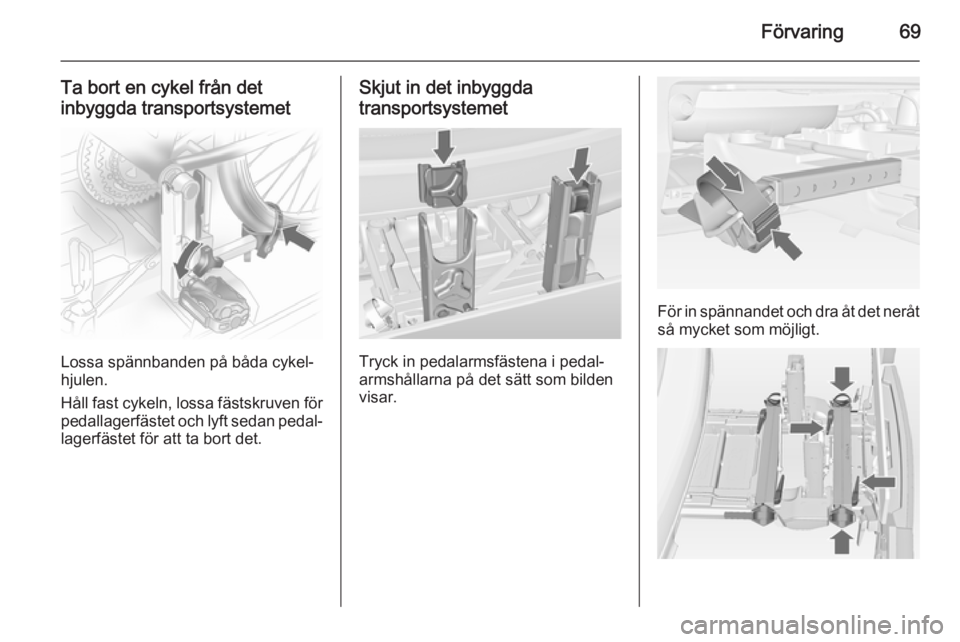

Förvaring69
Ta bort en cykel från det
inbyggda transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
För in spännandet och dra åt det neråt
så mycket som möjligt.

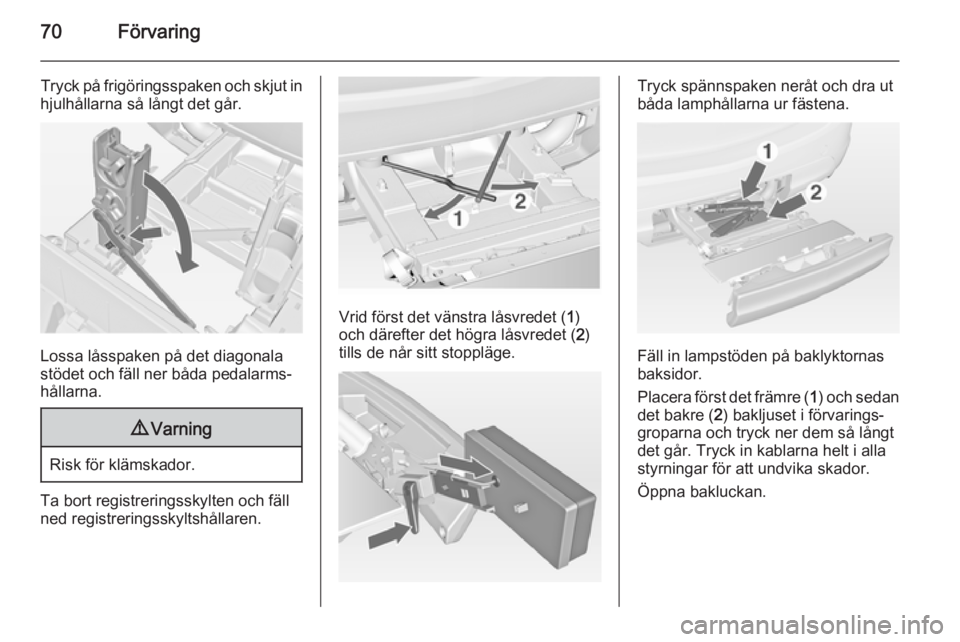

70Förvaring
Tryck på frigöringsspaken och skjut in
hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Ta bort registreringsskylten och fäll
ned registreringsskyltshållaren.
Vrid först det vänstra låsvredet ( 1)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på baklyktornas
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.

Förvaring71
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken måste återgå till ut‐
gångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Fälla ner baksätets ryggstöd Baksätets ryggstöd är uppdelat i tre
delar. Alla delar kan fällas ned och
sänkas separat för att öka storleken
på lastrummet.9 Varning
Förvara inte föremål under eller
bakom sätena. Föremålen kan
skadas eller förhindra att sätena spärras ordentligt i styrskenorna.
Ett helt plant lastutrymme skapas när baksätets ryggstöd fälls ned.
Se upp
Fäll inte ned yttersätenas ryggstöd
medan sätena är i det inre läget.
Sätena kan skadas.
Ta om nödvändigt bort lastrummets
insynsskydd 3 72.
Tryck ned nackskydden genom att
trycka in båda spärrarna.
Ta bort säkerhetsbältet från hållaren
på ryggstödet.

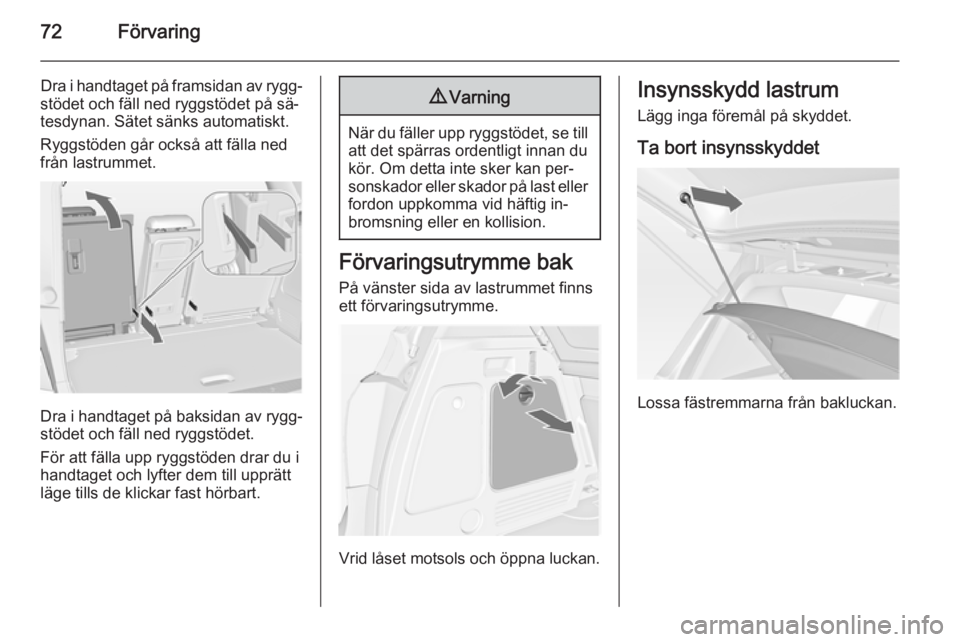

72Förvaring
Dra i handtaget på framsidan av rygg‐
stödet och fäll ned ryggstödet på sä‐
tesdynan. Sätet sänks automatiskt.
Ryggstöden går också att fälla ned
från lastrummet.
Dra i handtaget på baksidan av rygg‐
stödet och fäll ned ryggstödet.
För att fälla upp ryggstöden drar du i
handtaget och lyfter dem till upprätt
läge tills de klickar fast hörbart.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Förvaringsutrymme bak
På vänster sida av lastrummet finns
ett förvaringsutrymme.
Vrid låset motsols och öppna luckan.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
Ta bort insynsskyddet
Lossa fästremmarna från bakluckan.

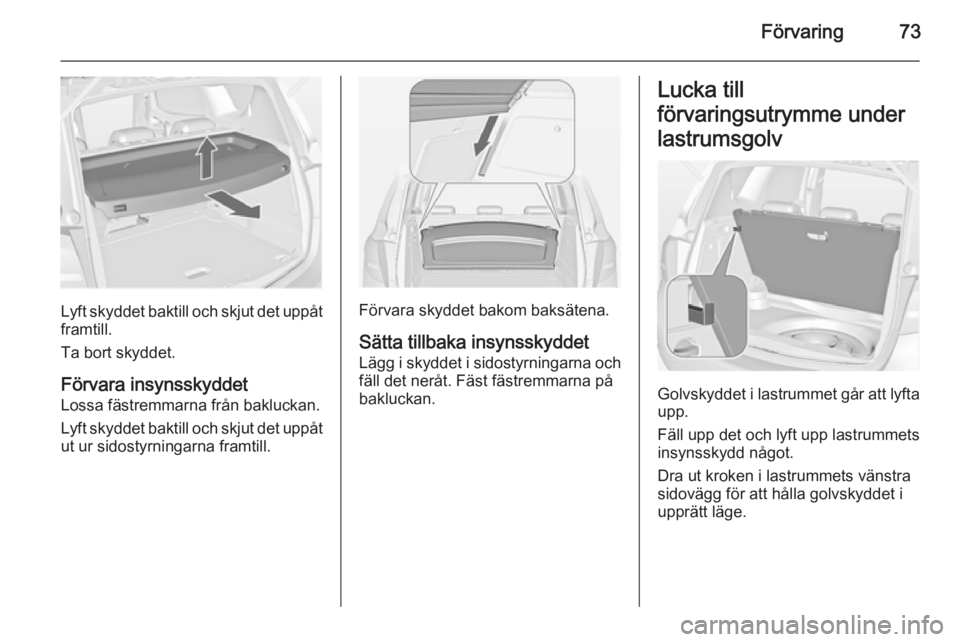

Förvaring73
Lyft skyddet baktill och skjut det uppåtframtill.
Ta bort skyddet.
Förvara insynsskyddet Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut det uppåt ut ur sidostyrningarna framtill.Förvara skyddet bakom baksätena.
Sätta tillbaka insynsskyddet Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till
förvaringsutrymme under
lastrumsgolv
Golvskyddet i lastrummet går att lyfta
upp.
Fäll upp det och lyft upp lastrummets
insynsskydd något.
Dra ut kroken i lastrummets vänstra
sidovägg för att hålla golvskyddet i
upprätt läge.

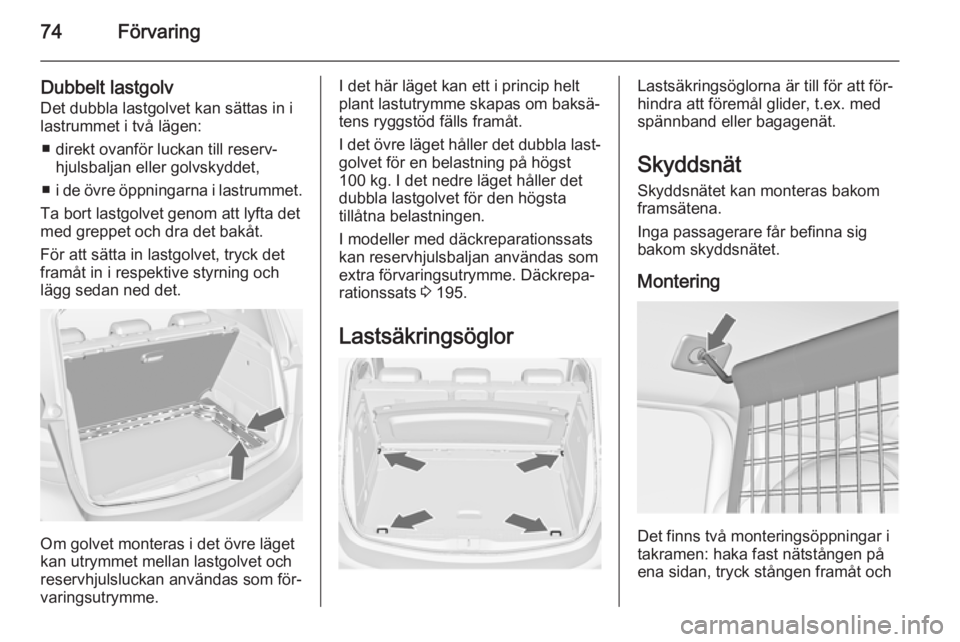

74Förvaring
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in i lastrummet i två lägen:
■ direkt ovanför luckan till reserv‐ hjulsbaljan eller golvskyddet,
■ i de övre öppningarna i lastrummet.
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt in i respektive styrning och
lägg sedan ned det.
Om golvet monteras i det övre läget
kan utrymmet mellan lastgolvet och
reservhjulsluckan användas som för‐
varingsutrymme.
I det här läget kan ett i princip helt
plant lastutrymme skapas om baksä‐
tens ryggstöd fälls framåt.
I det övre läget håller det dubbla last‐ golvet för en belastning på högst
100 kg. I det nedre läget håller det
dubbla lastgolvet för den högsta
tillåtna belastningen.
I modeller med däckreparationssats
kan reservhjulsbaljan användas som extra förvaringsutrymme. Däckrepa‐
rationssats 3 195.
LastsäkringsöglorLastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Skyddsnät
Skyddsnätet kan monteras bakom
framsätena.
Inga passagerare får befinna sig
bakom skyddsnätet.
Montering
Det finns två monteringsöppningar i
takramen: haka fast nätstången på
ena sidan, tryck stången framåt och

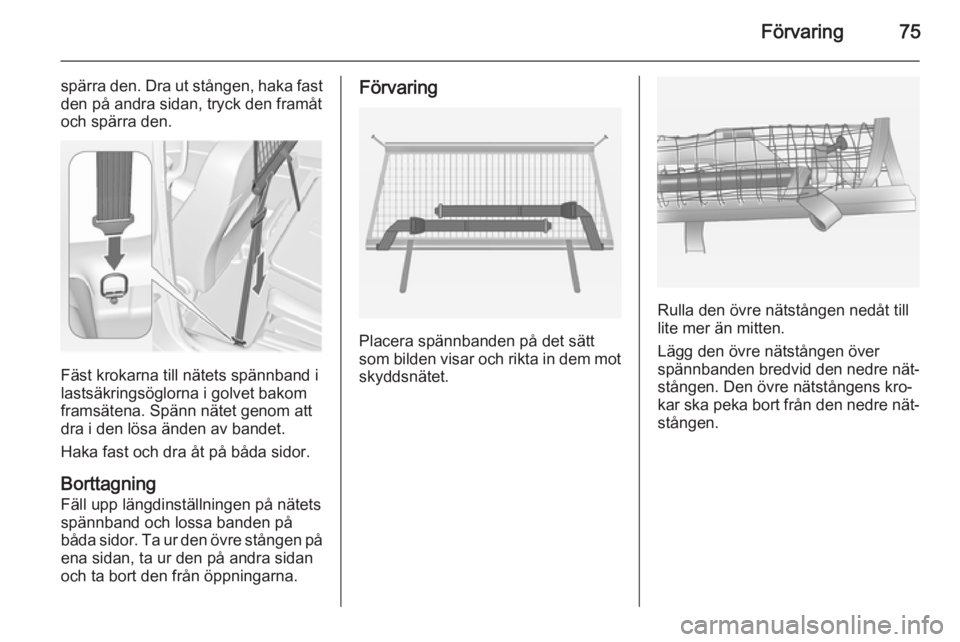

Förvaring75
spärra den. Dra ut stången, haka fastden på andra sidan, tryck den framåt
och spärra den.
Fäst krokarna till nätets spännband i
lastsäkringsöglorna i golvet bakom
framsätena. Spänn nätet genom att
dra i den lösa änden av bandet.
Haka fast och dra åt på båda sidor.
Borttagning Fäll upp längdinställningen på nätets
spännband och lossa banden på
båda sidor. Ta ur den övre stången på ena sidan, ta ur den på andra sidan
och ta bort den från öppningarna.
Förvaring
Placera spännbanden på det sätt
som bilden visar och rikta in dem mot
skyddsnätet.
Rulla den övre nätstången nedåt till
lite mer än mitten.
Lägg den övre nätstången över spännbanden bredvid den nedre nät‐ stången. Den övre nätstångens kro‐
kar ska peka bort från den nedre nät‐ stången.

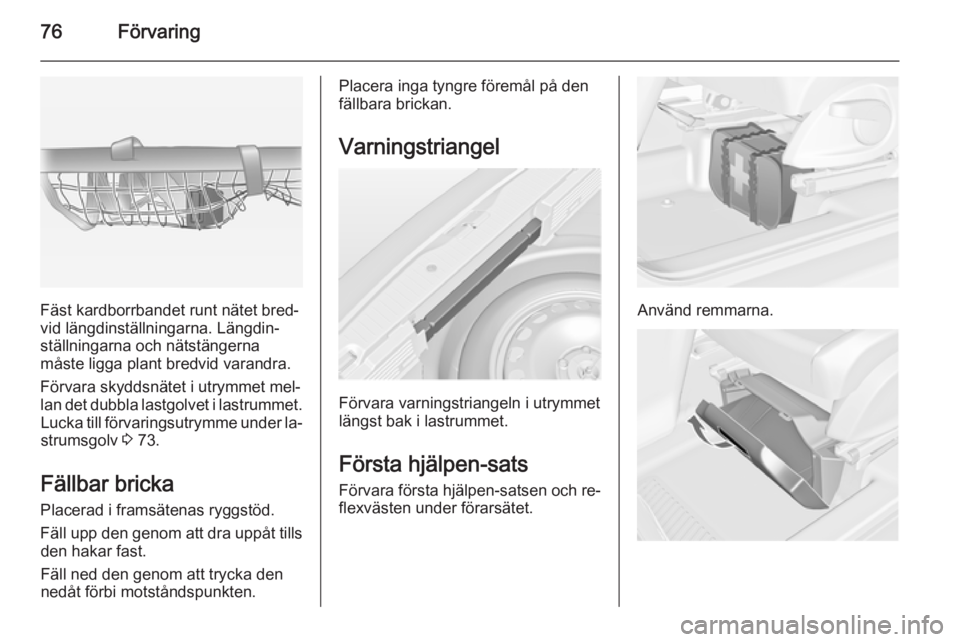

76Förvaring
Fäst kardborrbandet runt nätet bred‐
vid längdinställningarna. Längdin‐
ställningarna och nätstängerna
måste ligga plant bredvid varandra.
Förvara skyddsnätet i utrymmet mel‐
lan det dubbla lastgolvet i lastrummet. Lucka till förvaringsutrymme under la‐strumsgolv 3 73.
Fällbar bricka Placerad i framsätenas ryggstöd.
Fäll upp den genom att dra uppåt tills den hakar fast.
Fäll ned den genom att trycka den
nedåt förbi motståndspunkten.
Placera inga tyngre föremål på den
fällbara brickan.
Varningstriangel
Förvara varningstriangeln i utrymmet
längst bak i lastrummet.
Första hjälpen-sats
Förvara första hjälpen-satsen och re‐
flexvästen under förarsätet.
Använd remmarna.

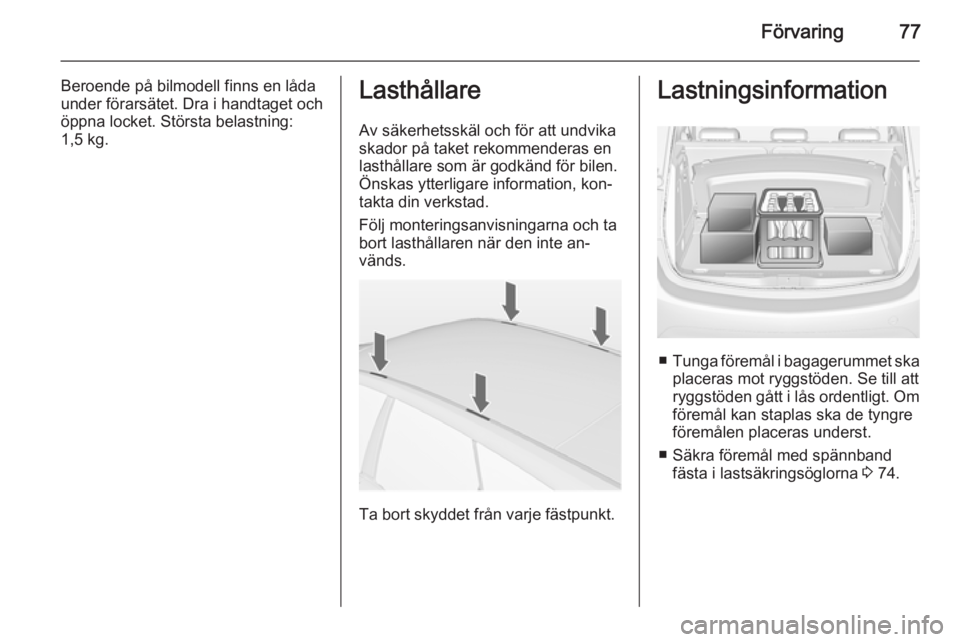

Förvaring77
Beroende på bilmodell finns en låda
under förarsätet. Dra i handtaget och
öppna locket. Största belastning:
1,5 kg.Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Ta bort skyddet från varje fästpunkt.
Lastningsinformation
■ Tunga föremål i bagagerummet ska
placeras mot ryggstöden. Se till att
ryggstöden gått i lås ordentligt. Om föremål kan staplas ska de tyngreföremålen placeras underst.
■ Säkra föremål med spännband fästa i lastsäkringsöglorna 3 74.

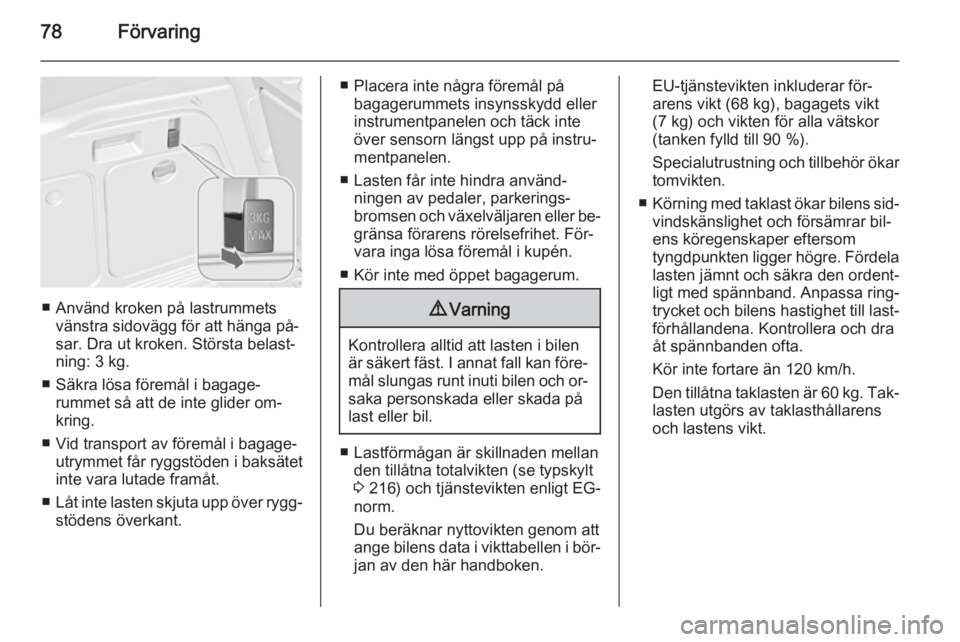

78Förvaring
■ Använd kroken på lastrummetsvänstra sidovägg för att hänga på‐
sar. Dra ut kroken. Största belast‐
ning: 3 kg.
■ Säkra lösa föremål i bagage‐ rummet så att de inte glider om‐
kring.
■ Vid transport av föremål i bagage‐ utrymmet får ryggstöden i baksätet
inte vara lutade framåt.
■ Låt inte lasten skjuta upp över rygg‐
stödens överkant.
■ Placera inte några föremål på bagagerummets insynsskydd ellerinstrumentpanelen och täck inte
över sensorn längst upp på instru‐
mentpanelen.
■ Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller be‐ gränsa förarens rörelsefrihet. För‐
vara inga lösa föremål i kupén.
■ Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
■ Lastförmågan är skillnaden mellan den tillåtna totalvikten (se typskylt
3 216) och tjänstevikten enligt EG-
norm.
Du beräknar nyttovikten genom att
ange bilens data i vikttabellen i bör‐
jan av den här handboken.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(tanken fylld till 90 %).
Specialutrustning och tillbehör ökar
tomvikten.
■ Körning med taklast ökar bilens sid‐
vindskänslighet och försämrar bil‐
ens köregenskaper eftersom
tyngdpunkten ligger högre. Fördela
lasten jämnt och säkra den ordent‐
ligt med spännband. Anpassa ring‐
trycket och bilens hastighet till last‐
förhållandena. Kontrollera och dra
åt spännbanden ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 60 kg. Tak‐ lasten utgörs av taklasthållarens
och lastens vikt.
