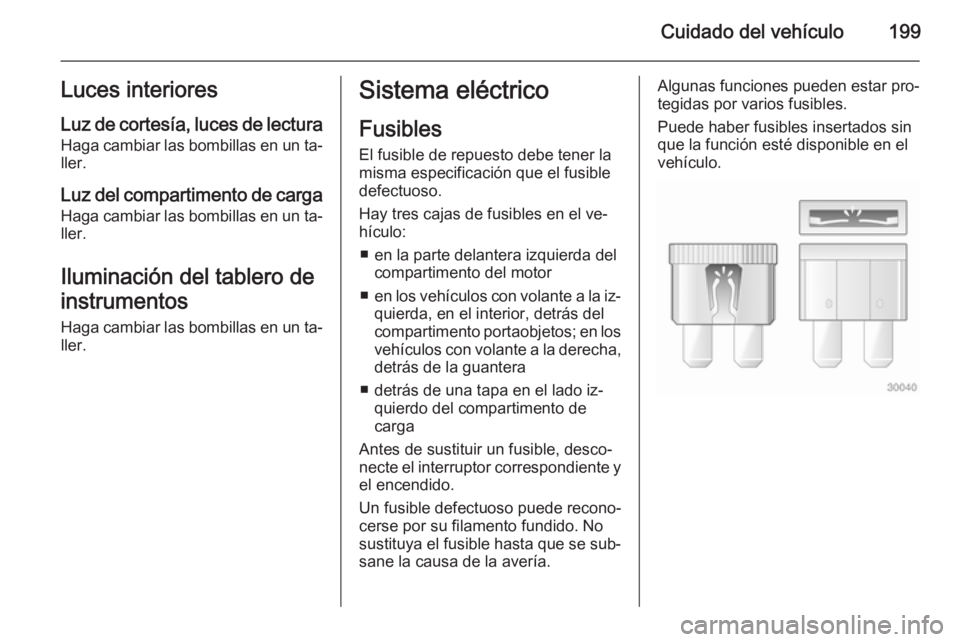

Cuidado del vehículo199Luces interioresLuz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

200Cuidado del vehículo

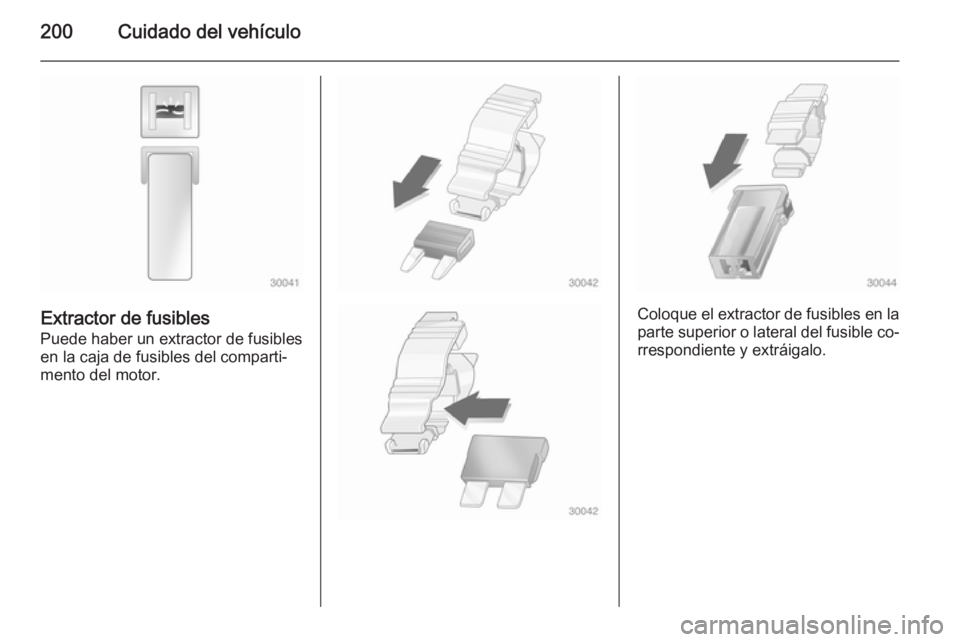

Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐ rrespondiente y extráigalo.

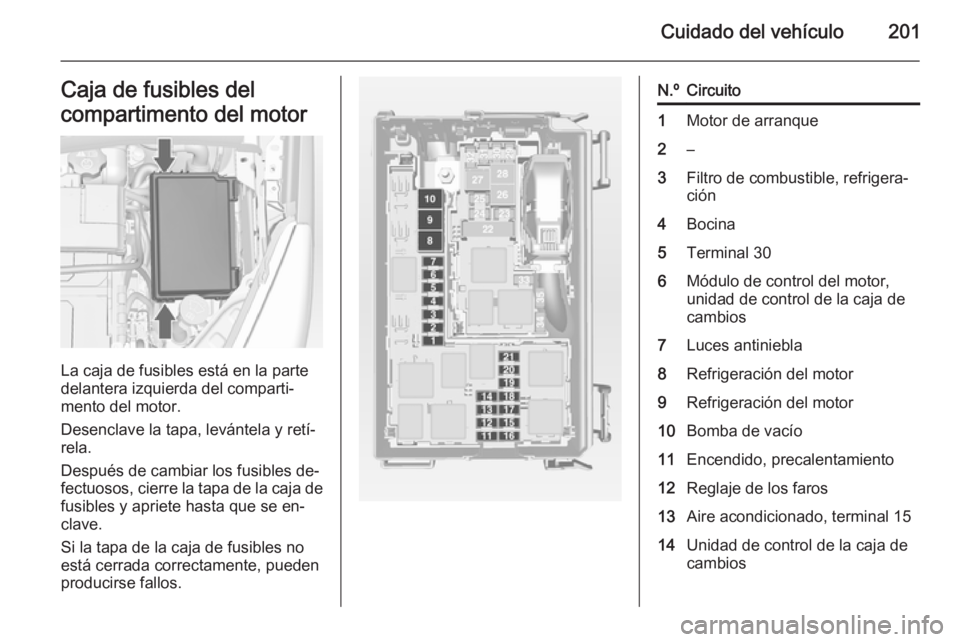

Cuidado del vehículo201Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
N.ºCircuito1Motor de arranque2–3Filtro de combustible, refrigera‐
ción4Bocina5Terminal 306Módulo de control del motor,
unidad de control de la caja de
cambios7Luces antiniebla8Refrigeración del motor9Refrigeración del motor10Bomba de vacío11Encendido, precalentamiento12Reglaje de los faros13Aire acondicionado, terminal 1514Unidad de control de la caja de
cambios

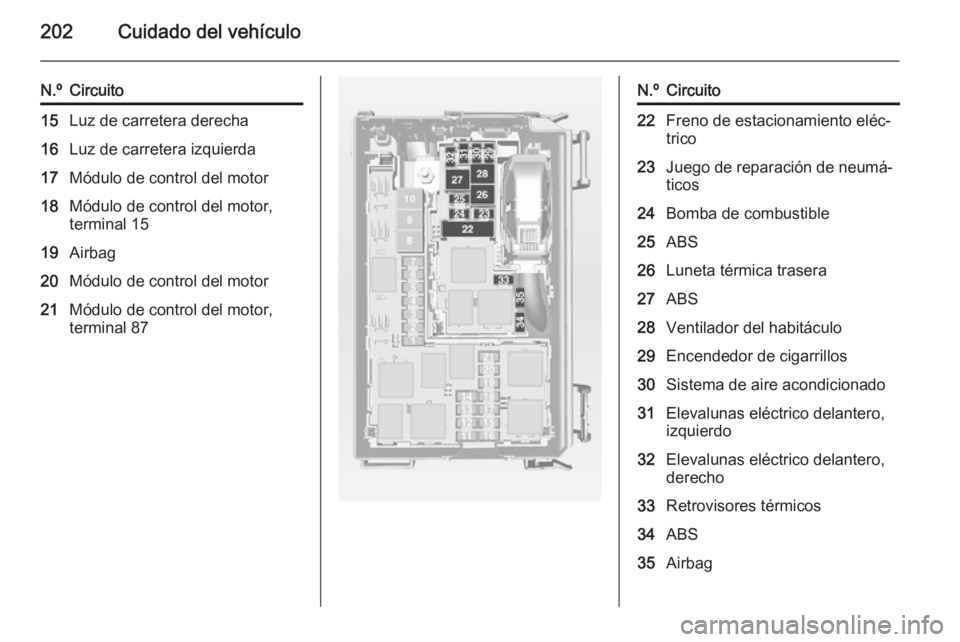

202Cuidado del vehículo
N.ºCircuito15Luz de carretera derecha16Luz de carretera izquierda17Módulo de control del motor18Módulo de control del motor,
terminal 1519Airbag20Módulo de control del motor21Módulo de control del motor,
terminal 87N.ºCircuito22Freno de estacionamiento eléc‐
trico23Juego de reparación de neumá‐
ticos24Bomba de combustible25ABS26Luneta térmica trasera27ABS28Ventilador del habitáculo29Encendedor de cigarrillos30Sistema de aire acondicionado31Elevalunas eléctrico delantero,
izquierdo32Elevalunas eléctrico delantero,
derecho33Retrovisores térmicos34ABS35Airbag

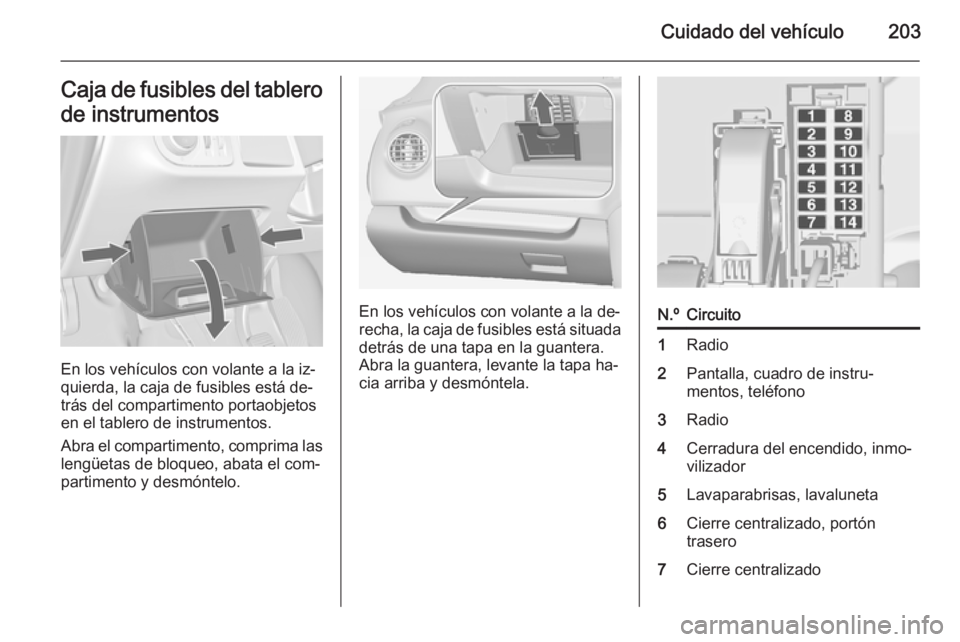

Cuidado del vehículo203Caja de fusibles del tablerode instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada
detrás de una tapa en la guantera.
Abra la guantera, levante la tapa ha‐
cia arriba y desmóntela.
N.ºCircuito1Radio2Pantalla, cuadro de instru‐
mentos, teléfono3Radio4Cerradura del encendido, inmo‐
vilizador5Lavaparabrisas, lavaluneta6Cierre centralizado, portón
trasero7Cierre centralizado

204Cuidado del vehículo
N.ºCircuito8Pantalla, cuadro de instru‐
mentos, teléfono9Volante térmico10Desbloqueo de la puerta trasera
izquierda11Desbloqueo de la puerta trasera
derecha12Luz de cortesía13Sensor de lluvia, retrovisor inte‐

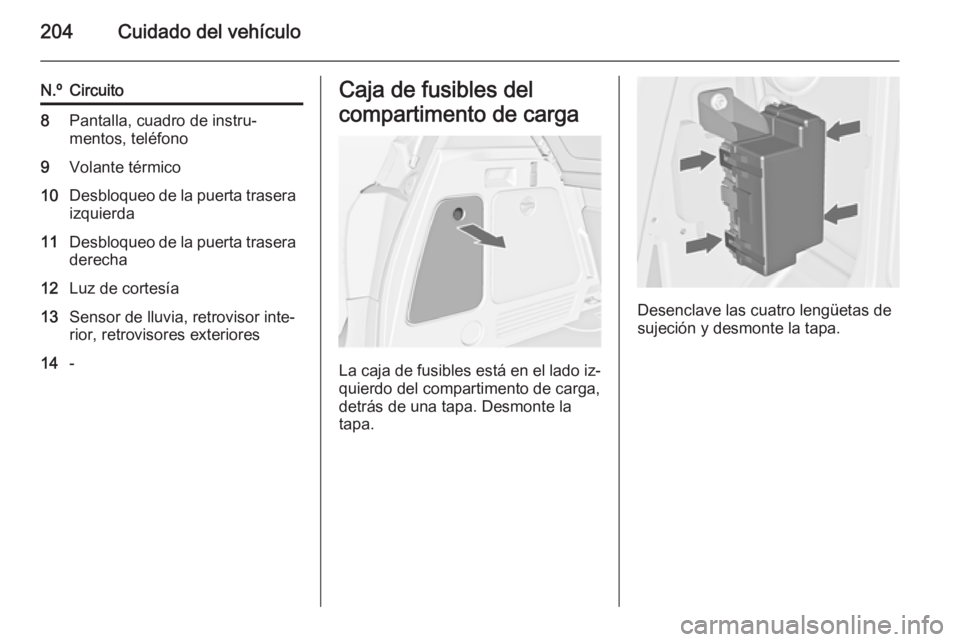

rior, retrovisores exteriores14-Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.
Desenclave las cuatro lengüetas de sujeción y desmonte la tapa.

Cuidado del vehículo205
N.ºCircuito1Sistema de faros adaptativos2–3–4–5–6Elevalunas eléctrico trasero,
derecho7Sistema de faros adaptativos8Módulo de remolque, conexión
de remolque9Asiento, apoyo lumbar,
izquierdo10Elevalunas eléctrico trasero,
izquierdo11Asistente de aparcamiento12Persiana solar eléctrica13–N.ºCircuito14Asientos delanteros calefac‐
tados15Módulo del remolque16Asiento, apoyo lumbar, derecho17–

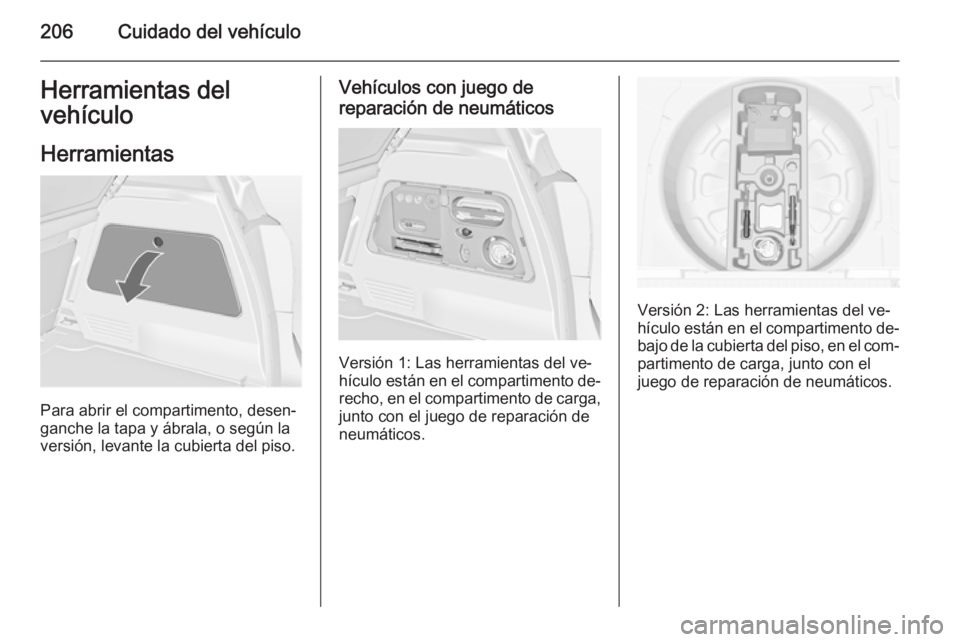

206Cuidado del vehículoHerramientas del
vehículo
Herramientas
Para abrir el compartimento, desen‐
ganche la tapa y ábrala, o según la versión, levante la cubierta del piso.
Vehículos con juego de
reparación de neumáticos
Versión 1: Las herramientas del ve‐
hículo están en el compartimento de‐ recho, en el compartimento de carga,
junto con el juego de reparación de
neumáticos.
Versión 2: Las herramientas del ve‐
hículo están en el compartimento de‐ bajo de la cubierta del piso, en el com‐
partimento de carga, junto con el
juego de reparación de neumáticos.

Cuidado del vehículo207

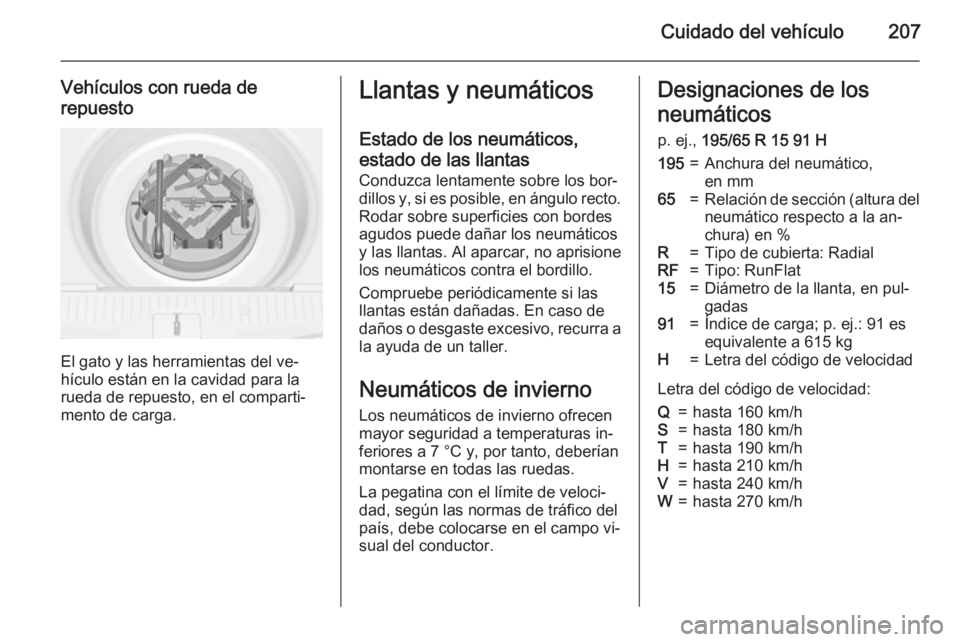

Vehículos con rueda derepuesto
El gato y las herramientas del ve‐
hículo están en la cavidad para la
rueda de repuesto, en el comparti‐
mento de carga.
Llantas y neumáticos
Estado de los neumáticos,
estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Designaciones de los
neumáticos p. ej., 195/65 R 15 91 H195=Anchura del neumático,
en mm65=Relación de sección (altura del
neumático respecto a la an‐
chura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat15=Diámetro de la llanta, en pul‐
gadas91=Índice de carga; p. ej.: 91 es
equivalente a 615 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h

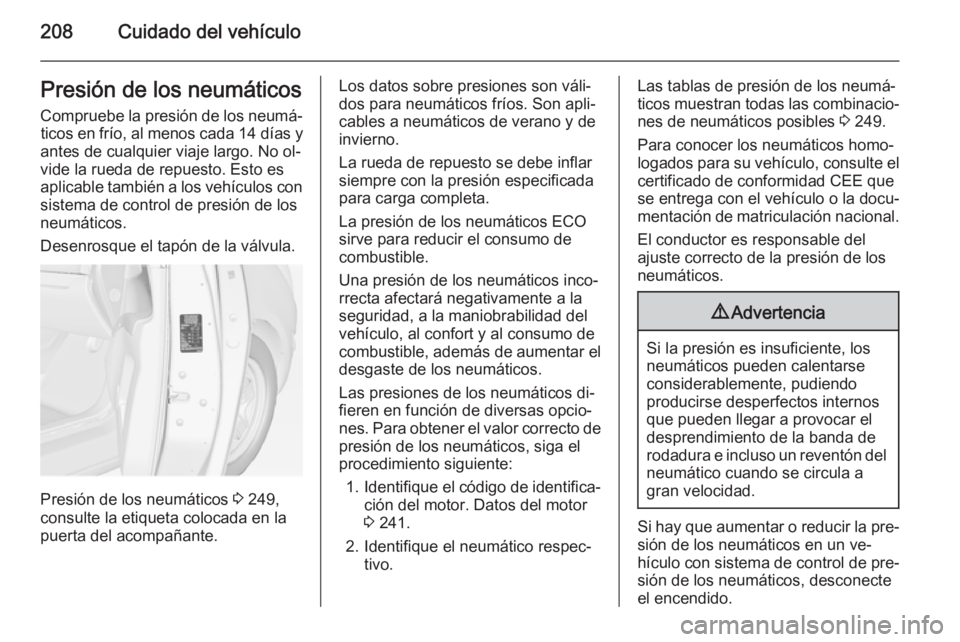

208Cuidado del vehículoPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 249,
consulte la etiqueta colocada en la
puerta del acompañante.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 241.
2. Identifique el neumático respec‐ tivo.Las tablas de presión de los neumá‐ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 249.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Si hay que aumentar o reducir la pre‐ sión de los neumáticos en un ve‐
hículo con sistema de control de pre‐ sión de los neumáticos, desconecte
el encendido.
