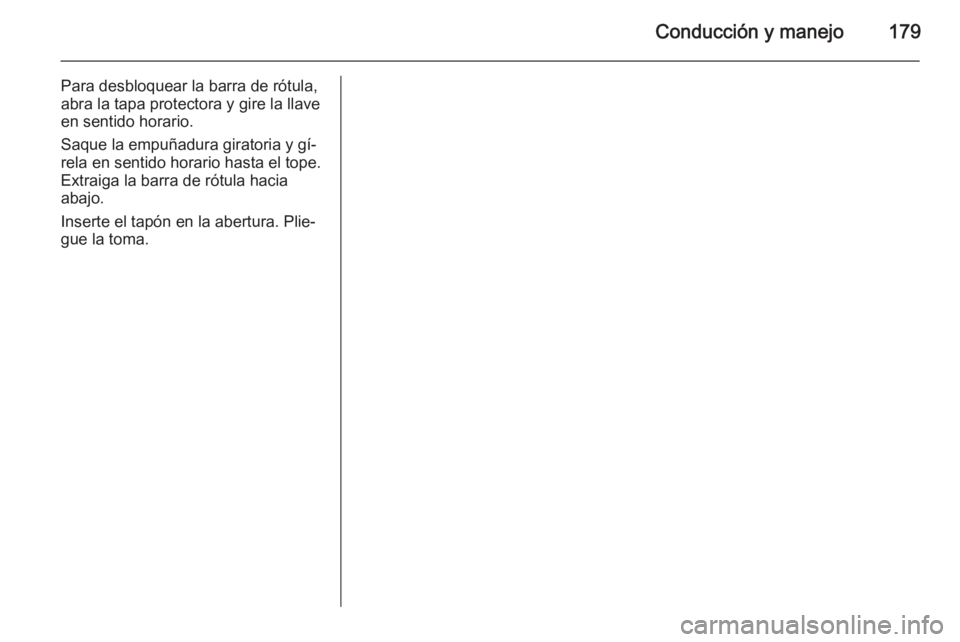

Conducción y manejo179
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
en sentido horario.
Saque la empuñadura giratoria y gí‐
rela en sentido horario hasta el tope.
Extraiga la barra de rótula hacia
abajo.
Inserte el tapón en la abertura. Plie‐
gue la toma.

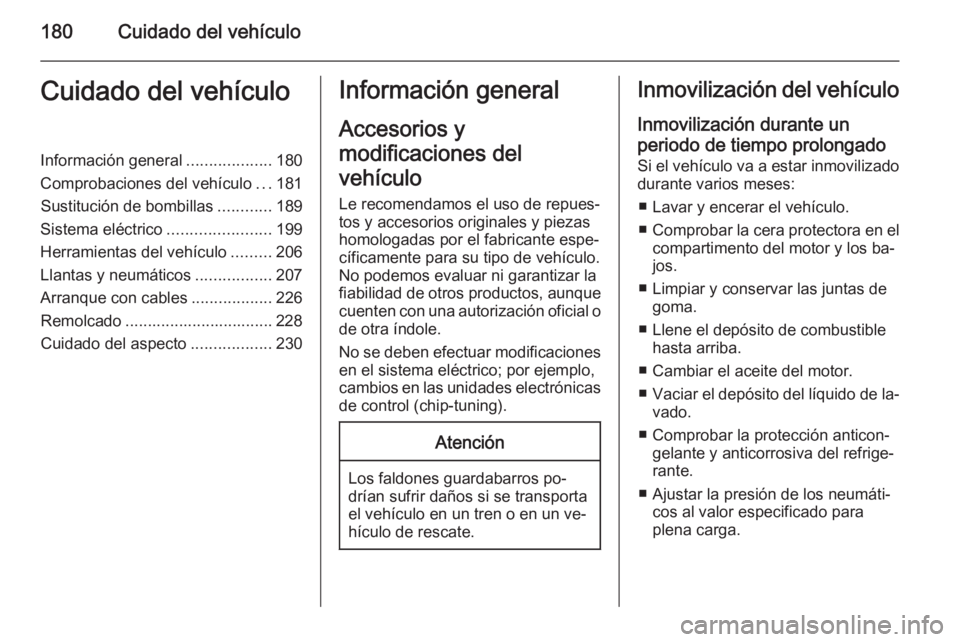

180Cuidado del vehículoCuidado del vehículoInformación general...................180
Comprobaciones del vehículo ...181
Sustitución de bombillas ............189
Sistema eléctrico .......................199
Herramientas del vehículo .........206
Llantas y neumáticos .................207
Arranque con cables ..................226
Remolcado ................................. 228 Cuidado del aspecto ..................230Información general
Accesorios y
modificaciones del
vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas homologadas por el fabricante espe‐cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque cuenten con una autorización oficial o
de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Atención
Los faldones guardabarros po‐
drían sufrir daños si se transporta
el vehículo en un tren o en un ve‐
hículo de rescate.
Inmovilización del vehículo
Inmovilización durante un
periodo de tiempo prolongado Si el vehículo va a estar inmovilizado
durante varios meses:
■ Lavar y encerar el vehículo.
■ Comprobar la cera protectora en el
compartimento del motor y los ba‐
jos.
■ Limpiar y conservar las juntas de goma.
■ Llene el depósito de combustible hasta arriba.
■ Cambiar el aceite del motor.
■ Vaciar el depósito del líquido de la‐
vado.
■ Comprobar la protección anticon‐ gelante y anticorrosiva del refrige‐
rante.
■ Ajustar la presión de los neumáti‐ cos al valor especificado para
plena carga.

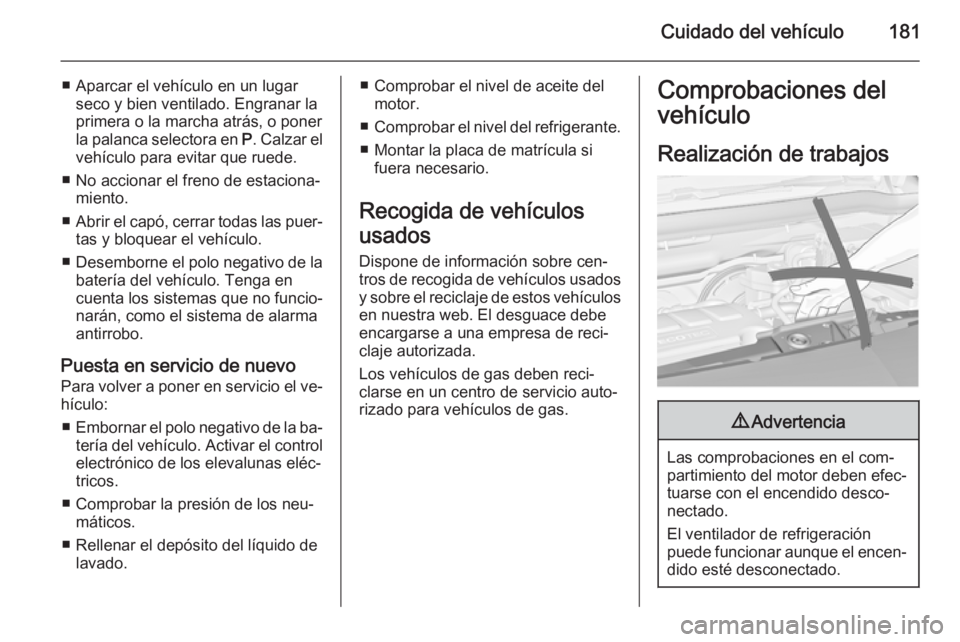

Cuidado del vehículo181
■ Aparcar el vehículo en un lugarseco y bien ventilado. Engranar la
primera o la marcha atrás, o poner
la palanca selectora en P. Calzar el
vehículo para evitar que ruede.
■ No accionar el freno de estaciona‐ miento.
■ Abrir el capó, cerrar todas las puer‐
tas y bloquear el vehículo.
■ Desemborne el polo negativo de la
batería del vehículo. Tenga en
cuenta los sistemas que no funcio‐
narán, como el sistema de alarma
antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el ve‐hículo:
■ Embornar el polo negativo de la ba‐
tería del vehículo. Activar el controlelectrónico de los elevalunas eléc‐
tricos.
■ Comprobar la presión de los neu‐ máticos.
■ Rellenar el depósito del líquido de lavado.■ Comprobar el nivel de aceite delmotor.
■ Comprobar el nivel del refrigerante.
■ Montar la placa de matrícula si fuera necesario.
Recogida de vehículos
usados
Dispone de información sobre cen‐
tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

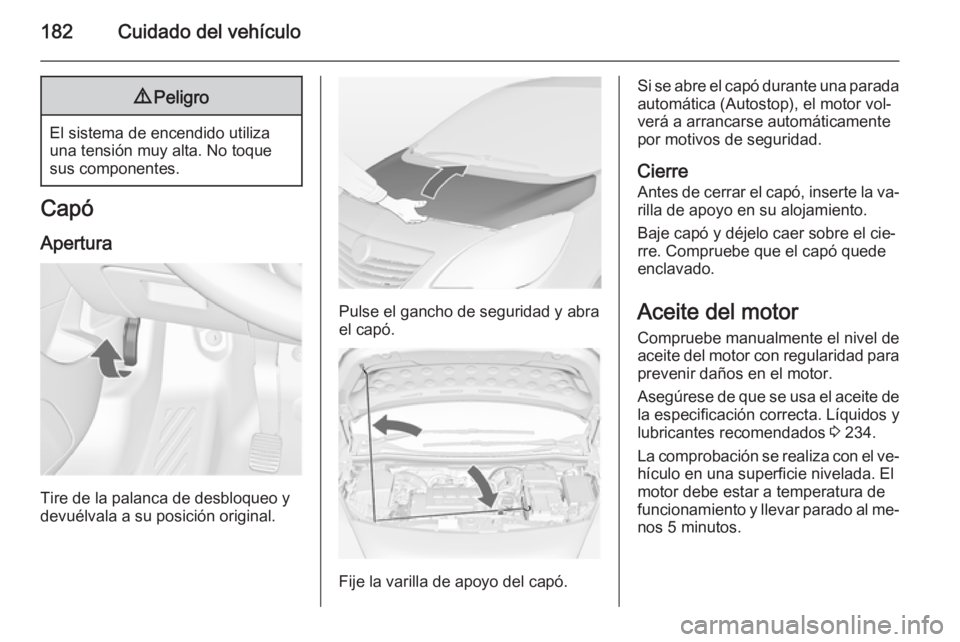

182Cuidado del vehículo9Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Pulse el gancho de seguridad y abra
el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Cierre
Antes de cerrar el capó, inserte la va‐
rilla de apoyo en su alojamiento.
Baje capó y déjelo caer sobre el cie‐
rre. Compruebe que el capó quede
enclavado.
Aceite del motor Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor.
Asegúrese de que se usa el aceite de la especificación correcta. Líquidos y
lubricantes recomendados 3 234.
La comprobación se realiza con el ve‐ hículo en una superficie nivelada. El
motor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos 5 minutos.

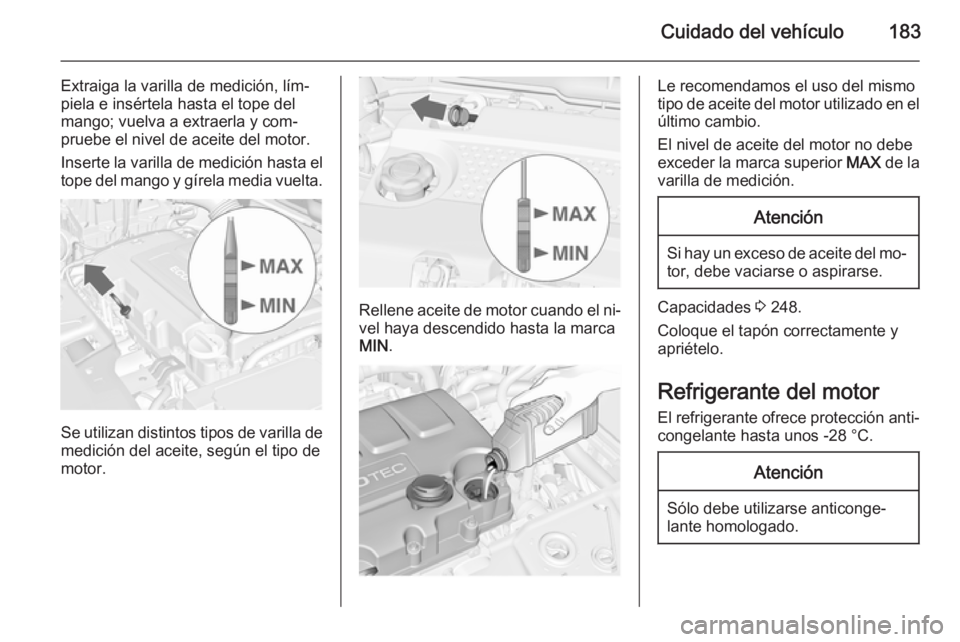

Cuidado del vehículo183
Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Rellene aceite de motor cuando el ni‐ vel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.
Capacidades 3 248.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C.
Atención
Sólo debe utilizarse anticonge‐
lante homologado.

184Cuidado del vehículo

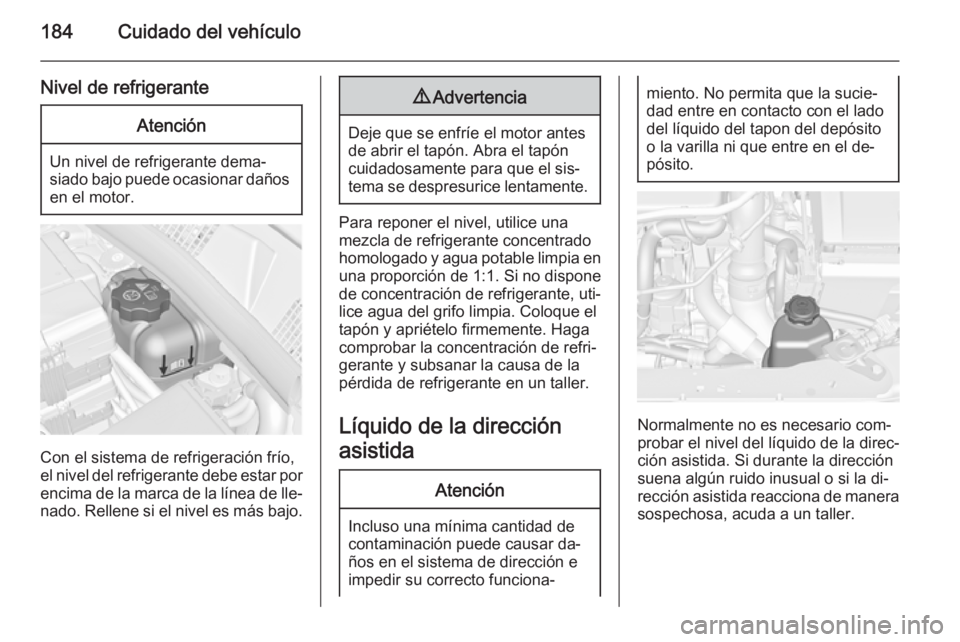

Nivel de refrigeranteAtención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de lle‐
nado. Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Para reponer el nivel, utilice una
mezcla de refrigerante concentrado
homologado y agua potable limpia en una proporción de 1:1. Si no dispone
de concentración de refrigerante, uti‐
lice agua del grifo limpia. Coloque el
tapón y apriételo firmemente. Haga
comprobar la concentración de refri‐
gerante y subsanar la causa de la
pérdida de refrigerante en un taller.
Líquido de la dirección
asistida
Atención
Incluso una mínima cantidad de
contaminación puede causar da‐
ños en el sistema de dirección e
impedir su correcto funciona‐
miento. No permita que la sucie‐
dad entre en contacto con el lado
del líquido del tapon del depósito
o la varilla ni que entre en el de‐
pósito.
Normalmente no es necesario com‐ probar el nivel del líquido de la direc‐
ción asistida. Si durante la dirección
suena algún ruido inusual o si la di‐
rección asistida reacciona de manera sospechosa, acuda a un taller.

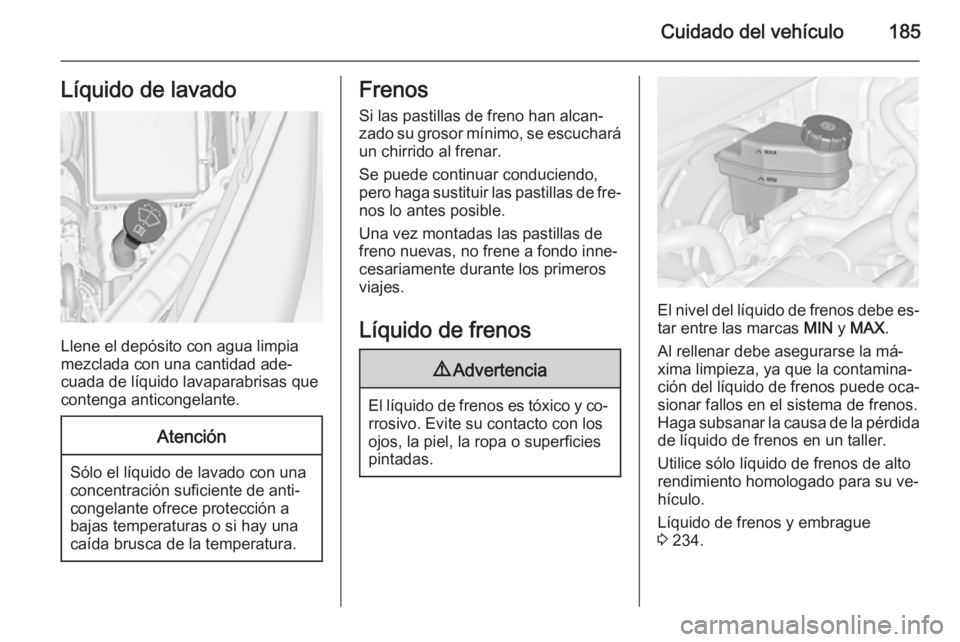

Cuidado del vehículo185Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que
contenga anticongelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una
caída brusca de la temperatura.
Frenos
Si las pastillas de freno han alcan‐
zado su grosor mínimo, se escuchará un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐
nos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐ ción del líquido de frenos puede oca‐ sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo.
Líquido de frenos y embrague
3 234.

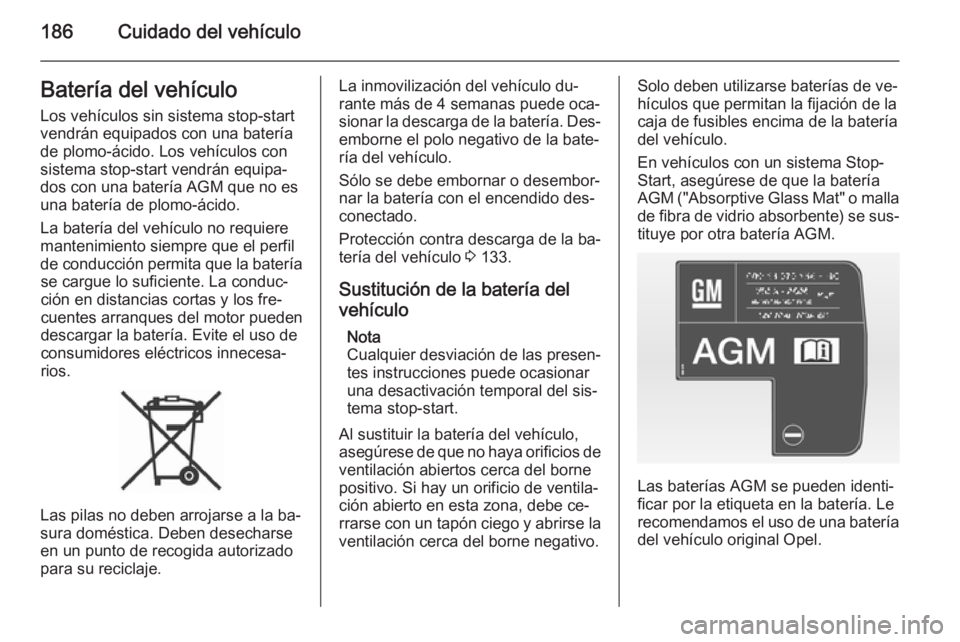

186Cuidado del vehículoBatería del vehículo
Los vehículos sin sistema stop-start
vendrán equipados con una batería
de plomo-ácido. Los vehículos con
sistema stop-start vendrán equipa‐
dos con una batería AGM que no es una batería de plomo-ácido.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de
consumidores eléctricos innecesa‐ rios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse
en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 133.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.Solo deben utilizarse baterías de ve‐hículos que permitan la fijación de la
caja de fusibles encima de la batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye por otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
del vehículo original Opel.

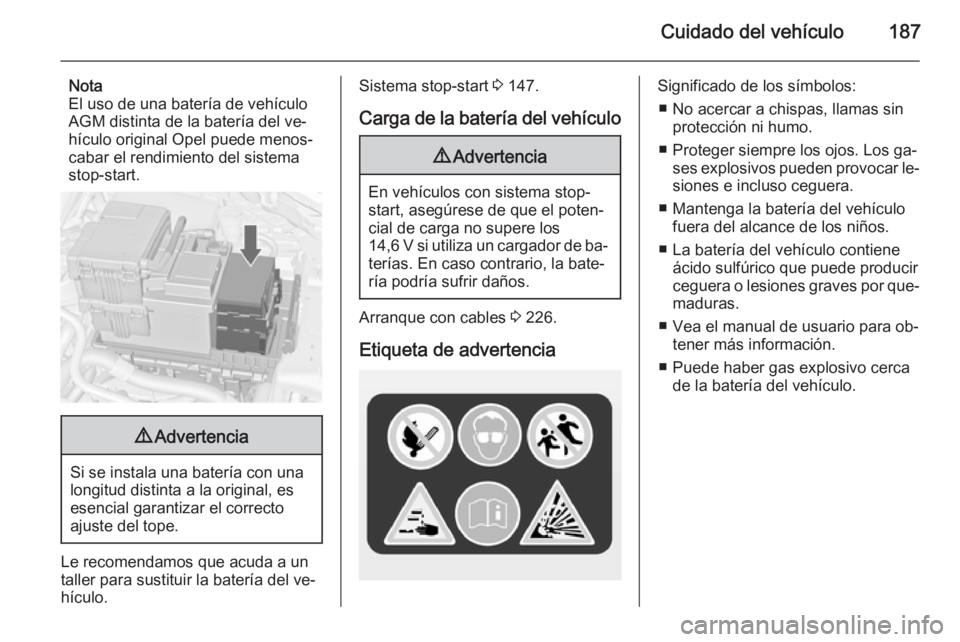

Cuidado del vehículo187
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.9 Advertencia
Si se instala una batería con una
longitud distinta a la original, es
esencial garantizar el correcto
ajuste del tope.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 147.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 226.
Etiqueta de advertencia
Significado de los símbolos: ■ No acercar a chispas, llamas sin protección ni humo.
■ Proteger siempre los ojos. Los ga‐ ses explosivos pueden provocar le‐
siones e incluso ceguera.
■ Mantenga la batería del vehículo fuera del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Vea el manual de usuario para ob‐ tener más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.

188Cuidado del vehículoPurga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐
sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de
esperar un mínimo de 5 segundos. Si no consigue arrancar el motor, recu‐
rra a la ayuda de un taller.Sustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabri‐
sas, pulse el botón para desacoplar la
escobilla y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del lim‐
piaparabrisas tal y como se indica en
la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
