Cuidado del vehículo189Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.Faros halógenos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce 1 (bom‐
billas exteriores) y la luz de carretera 2 (bombillas interiores).
Luz de cruce
1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.

190Cuidado del vehículo
2. Presione el portalámparas haciaarriba y saque el portalámparas
del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Meta el portalámparas en el re‐ flector.
5. Monte la tapa y gírela en sentido horario.
Luz de carretera
1. Gire la tapa 2 en sentido antiho‐
rario y desmóntela.
2. Desconecte el enchufe de la bom‐
billa.
3. Suelte la lengüeta flexible de con‐
tacto y luego muévala hacia atrás.
4. Desmonte y sustituya la bombilla.

Cuidado del vehículo191
5. Bascule el clip elástico hacia de‐lante y enclávelo.
6. Conecte el enchufe a la bombilla. 7. Monte la tapa y gírela en sentido horario.

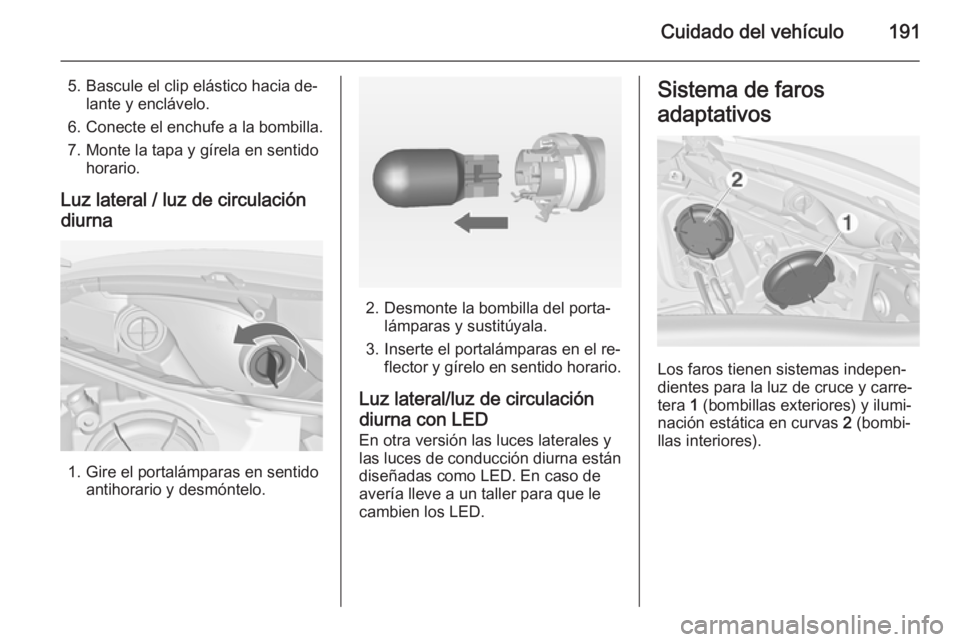

Luz lateral / luz de circulación
diurna
1. Gire el portalámparas en sentido antihorario y desmóntelo.
2. Desmonte la bombilla del porta‐lámparas y sustitúyala.
3. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luz lateral/luz de circulación diurna con LED En otra versión las luces laterales y
las luces de conducción diurna están
diseñadas como LED. En caso de
avería lleve a un taller para que le
cambien los LED.
Sistema de faros
adaptativos
Los faros tienen sistemas indepen‐
dientes para la luz de cruce y carre‐
tera 1 (bombillas exteriores) y ilumi‐
nación estática en curvas 2 (bombi‐
llas interiores).

192Cuidado del vehículo
Luz de cruce / luz de carretera

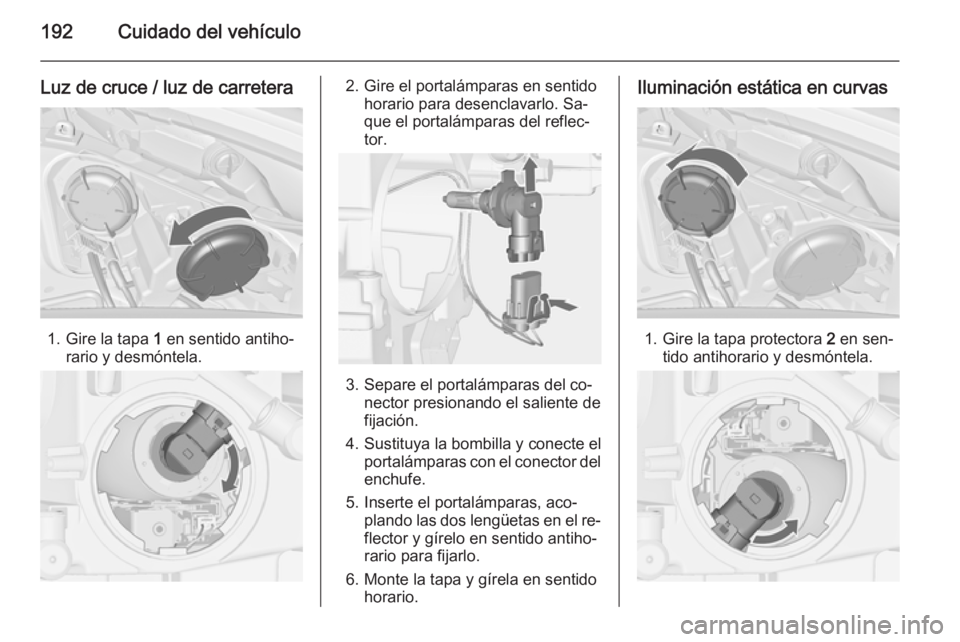

1. Gire la tapa 1 en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido horario para desenclavarlo. Sa‐
que el portalámparas del reflec‐
tor.
3. Separe el portalámparas del co‐ nector presionando el saliente de
fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Inserte el portalámparas, aco‐ plando las dos lengüetas en el re‐
flector y gírelo en sentido antiho‐
rario para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Iluminación estática en curvas
1. Gire la tapa protectora 2 en sen‐
tido antihorario y desmóntela.

Cuidado del vehículo193
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector presionando las lengüetas
de fijación.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luz lateral / luz de circulación
diurna Las luces laterales y las luces de cir‐culación diurna están diseñadas
como LED. En caso de avería lleve a
un taller para que le cambien los LED.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.

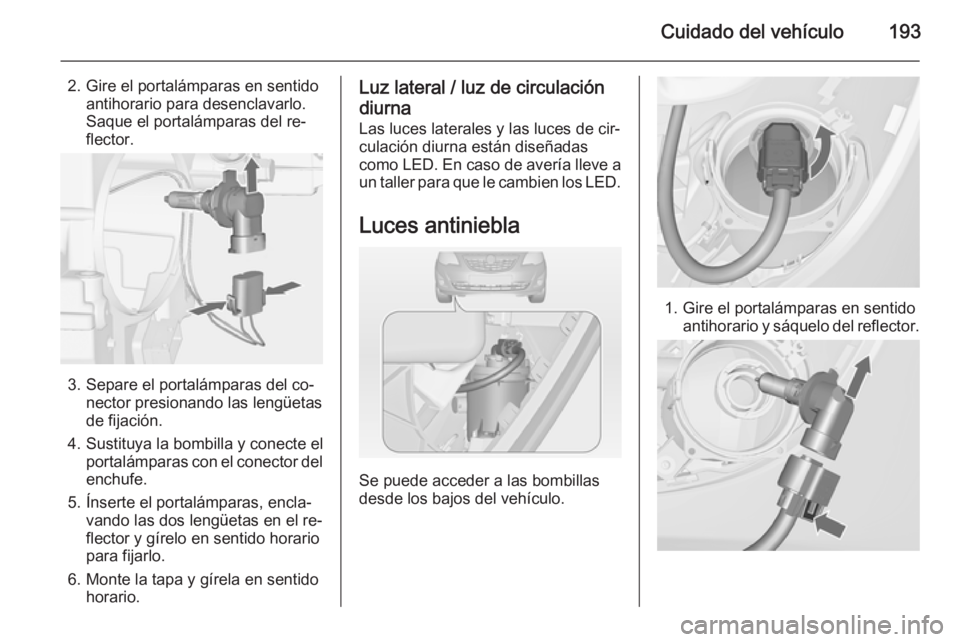

1. Gire el portalámparas en sentido
antihorario y sáquelo del reflector.

194Cuidado del vehículo
2. Separe el portalámparas del co‐nector presionando el saliente defijación.
3. Desmonte y sustituya el portalám‐
paras con una bombilla.
4. Fije el conector.
5. Meta el portalámparas en el re‐ flector.
6. Gire el portalámparas en sentido horario y enclávelo.

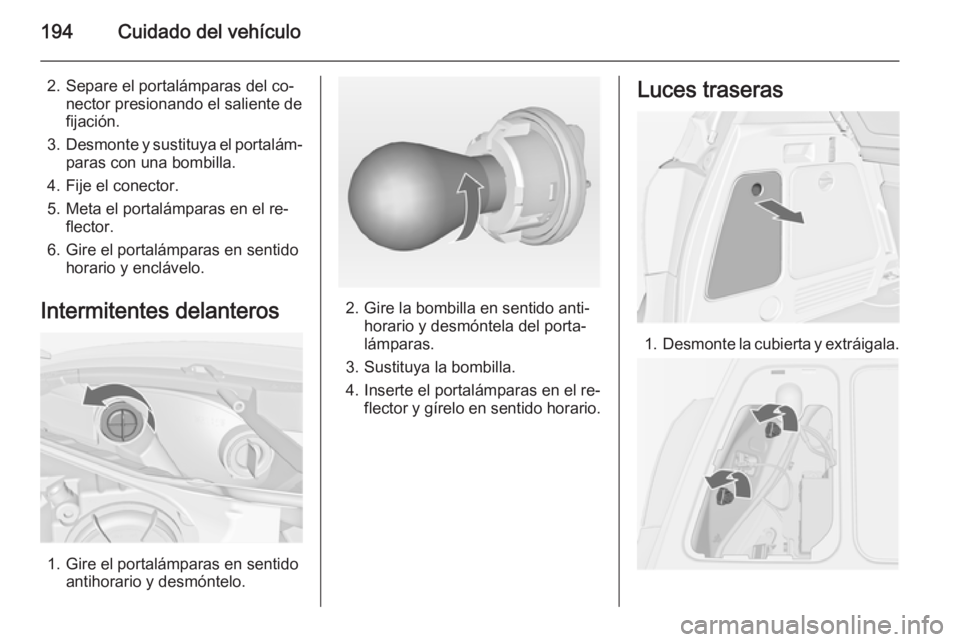

Intermitentes delanteros
1. Gire el portalámparas en sentido antihorario y desmóntelo.
2. Gire la bombilla en sentido anti‐horario y desmóntela del porta‐
lámparas.
3. Sustituya la bombilla.
4. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario.
Luces traseras

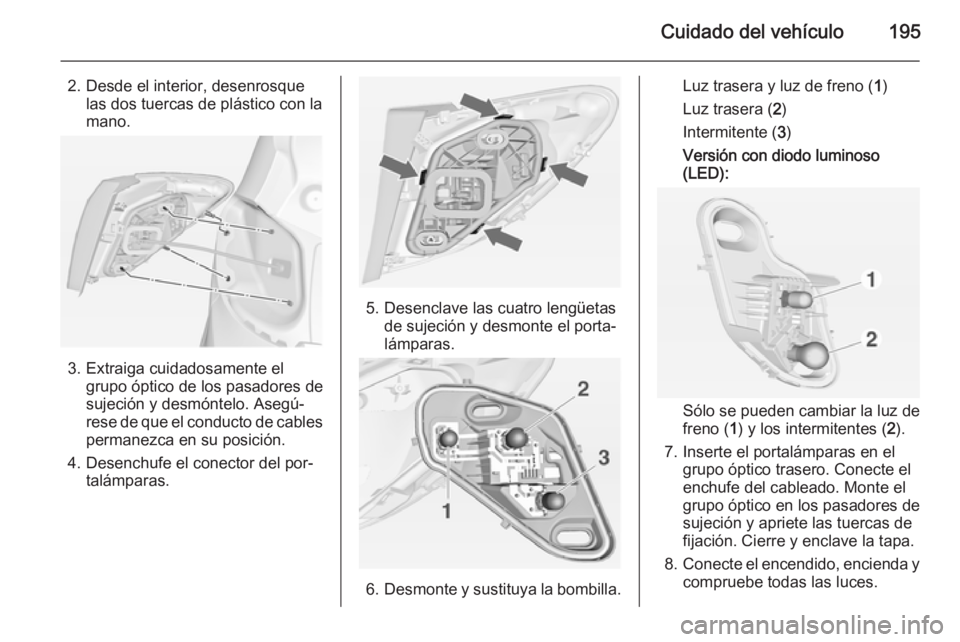

1.Desmonte la cubierta y extráigala.

Cuidado del vehículo195
2. Desde el interior, desenrosquelas dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico de los pasadores de
sujeción y desmóntelo. Asegú‐
rese de que el conducto de cables permanezca en su posición.
4. Desenchufe el conector del por‐ talámparas.
5. Desenclave las cuatro lengüetas de sujeción y desmonte el porta‐lámparas.
6. Desmonte y sustituya la bombilla.
Luz trasera y luz de freno ( 1)
Luz trasera ( 2)
Intermitente ( 3)
Versión con diodo luminoso
(LED):
Sólo se pueden cambiar la luz de
freno ( 1) y los intermitentes ( 2).
7. Inserte el portalámparas en el grupo óptico trasero. Conecte el
enchufe del cableado. Monte el
grupo óptico en los pasadores de
sujeción y apriete las tuercas de
fijación. Cierre y enclave la tapa.
8. Conecte el encendido, encienda y
compruebe todas las luces.

196Cuidado del vehículo
Luces traseras del marco del
portón trasero
1. Abra el portón trasero y desmonte
la tapa con un destornillador.
2. Presione sobre la lengüeta de su‐
jeción y desmonte el portalámpa‐
ras hacia abajo.
3. Para sustituir la bombilla de la luz
de marcha atrás ( 1), desmonte y
sustituya la bombilla.
Para sustituir la bombilla del piloto
antiniebla/luz trasera ( 2), pre‐
sione levemente la bombilla en el
casquillo, gírela en sentido anti‐
horario, desmonte y sustituya la
bombilla.
4. Inserte el portalámparas en su alojamiento.
5. Monte la tapa.
6. Conecte el encendido, encienda y
compruebe todas las luces.
Para sustituir la bombilla de las luces traseras y la de las luces de marcha
atrás en el lado derecho del marco del
portón trasero, proceda del mismo
modo.
Versión con diodo luminoso (LED): Sólo se puede cambiar la bombilla de la luz de marcha atrás.

Cuidado del vehículo197

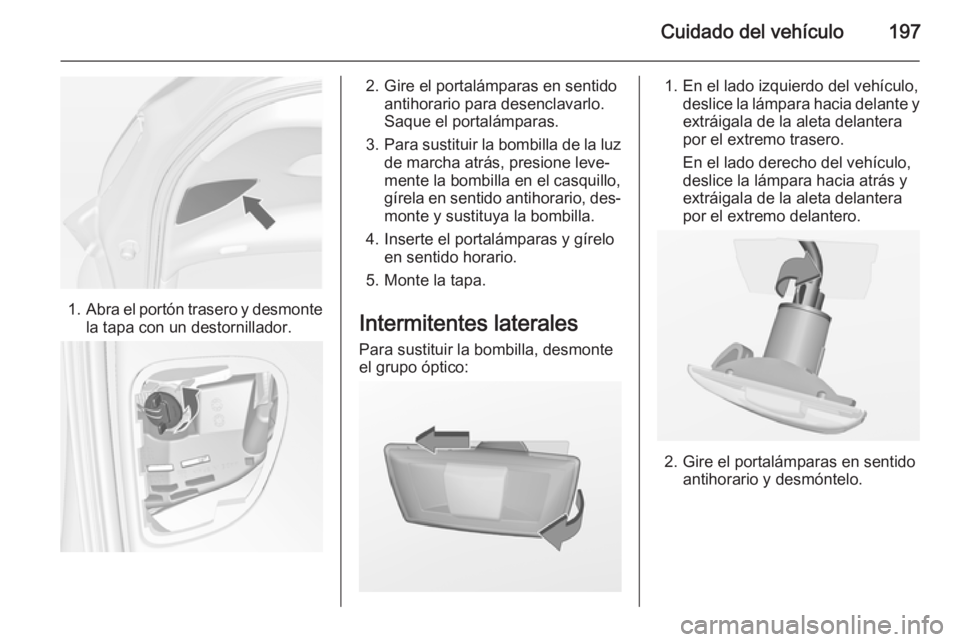

1.Abra el portón trasero y desmonte
la tapa con un destornillador.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas.
3. Para sustituir la bombilla de la luz
de marcha atrás, presione leve‐
mente la bombilla en el casquillo,
gírela en sentido antihorario, des‐ monte y sustituya la bombilla.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Monte la tapa.

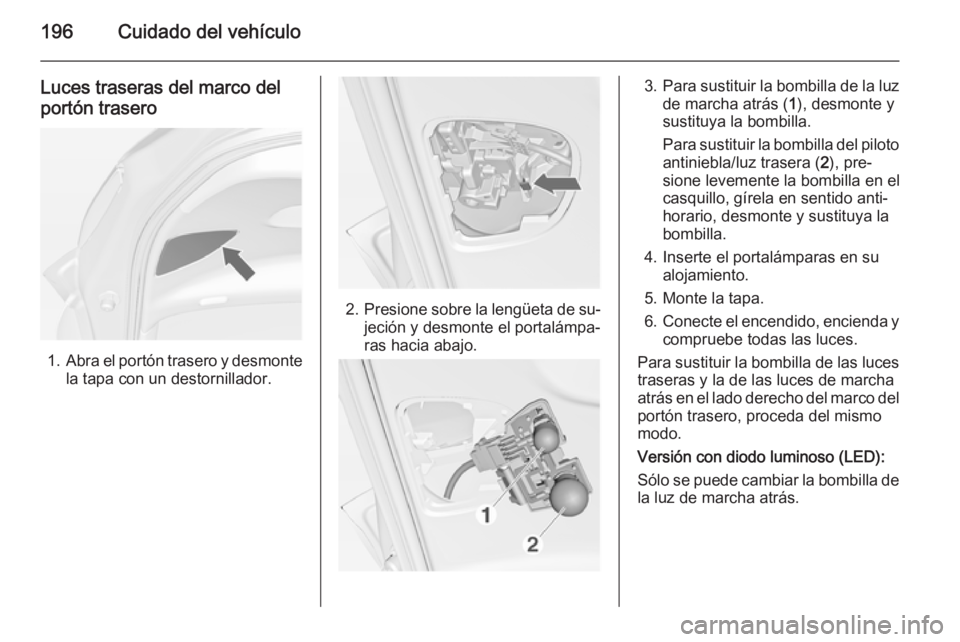

Intermitentes laterales Para sustituir la bombilla, desmonte
el grupo óptico:1. En el lado izquierdo del vehículo, deslice la lámpara hacia delante y
extráigala de la aleta delantera
por el extremo trasero.
En el lado derecho del vehículo,
deslice la lámpara hacia atrás y
extráigala de la aleta delantera
por el extremo delantero.
2. Gire el portalámparas en sentido antihorario y desmóntelo.

198Cuidado del vehículo
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. En el lado izquierdo: inserte el ex‐
tremo delantero en la aleta delan‐tera, deslícelo hacia delante y
luego inserte el extremo trasero.
En el lado derecho: inserte el ex‐
tremo trasero en la aleta delan‐
tera, deslícelo hacia atrás y luego
inserte el extremo delantero.

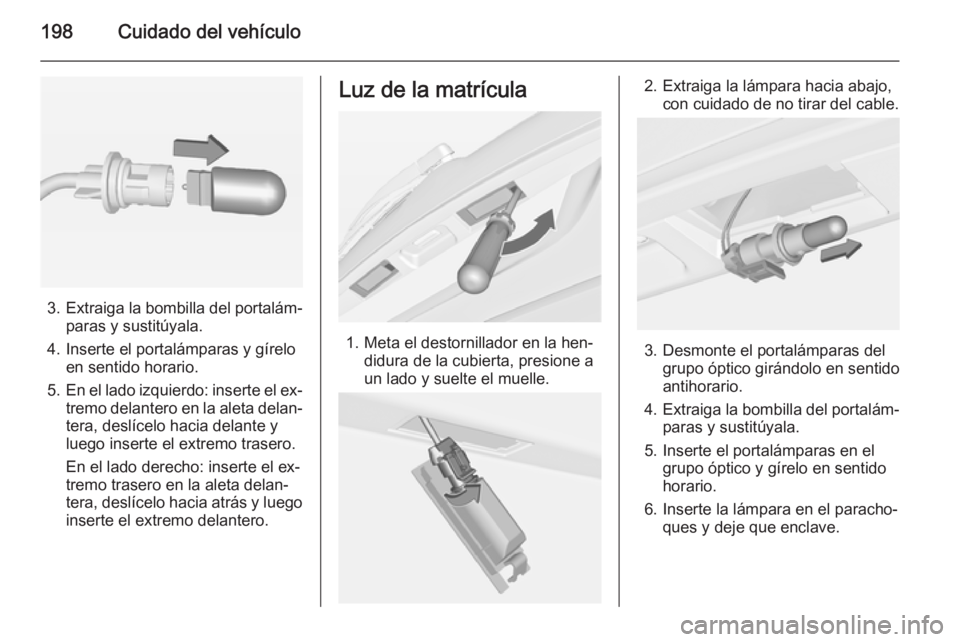

Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
