OPEL MERIVA 2016 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016, Model line: MERIVA, Model: OPEL MERIVA 2016Pages: 261, PDF-Größe: 8.07 MB
Page 41 of 261

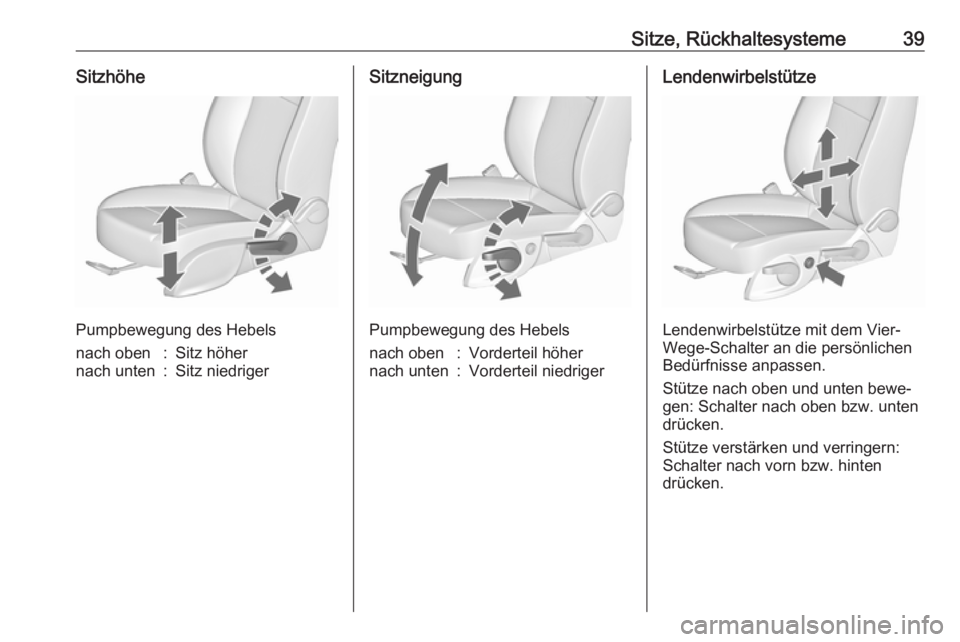

Sitze, Rückhaltesysteme39Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.

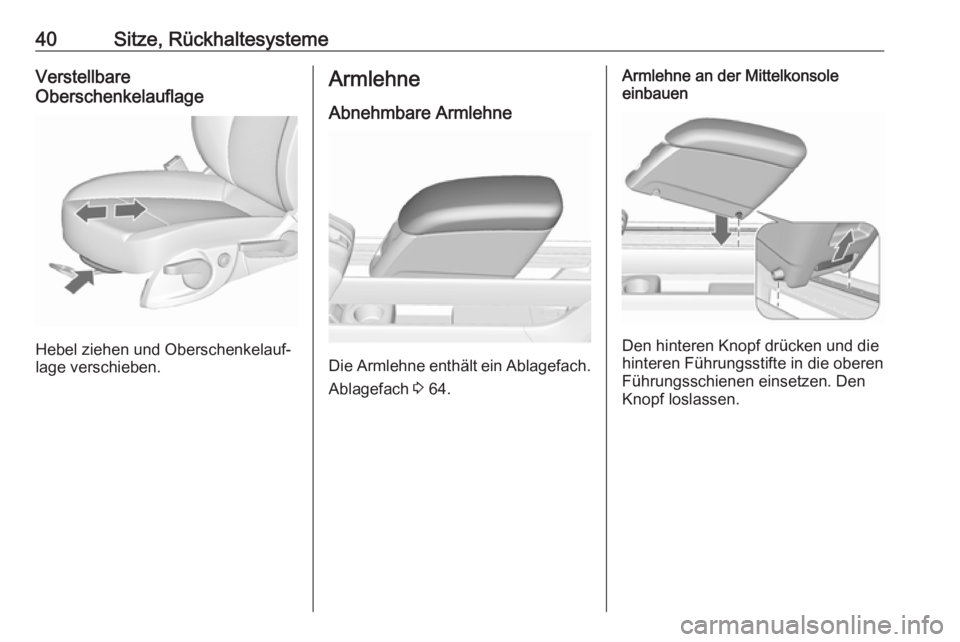

Page 42 of 261
40Sitze, RückhaltesystemeVerstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Armlehne
Abnehmbare Armlehne
Die Armlehne enthält ein Ablagefach.
Ablagefach 3 64.
Armlehne an der Mittelkonsole
einbauen
Den hinteren Knopf drücken und die
hinteren Führungsstifte in die oberen
Führungsschienen einsetzen. Den
Knopf loslassen.
Page 43 of 261

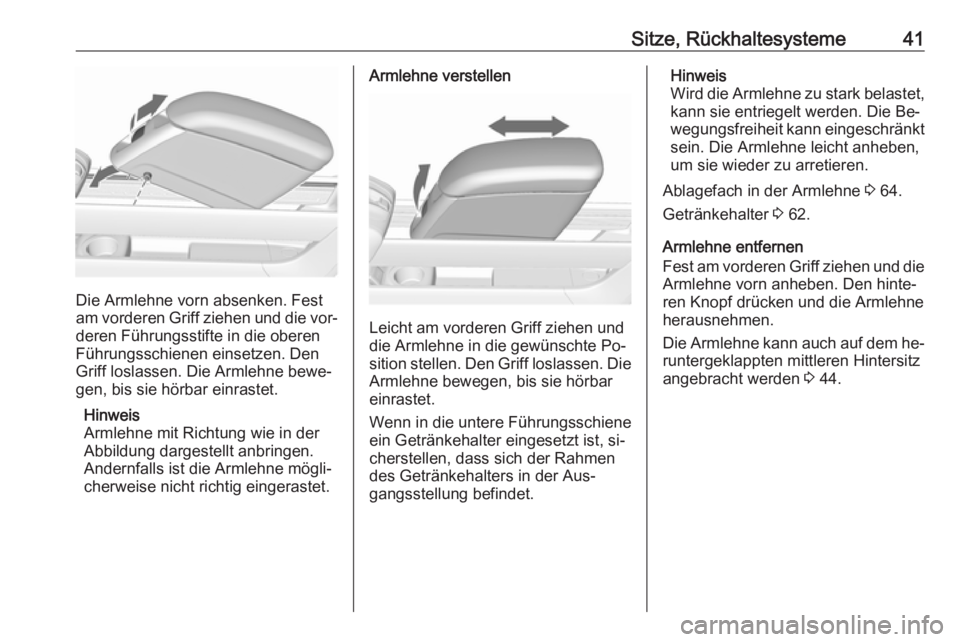

Sitze, Rückhaltesysteme41
Die Armlehne vorn absenken. Fest
am vorderen Griff ziehen und die vor‐ deren Führungsstifte in die oberenFührungsschienen einsetzen. Den
Griff loslassen. Die Armlehne bewe‐
gen, bis sie hörbar einrastet.
Hinweis
Armlehne mit Richtung wie in der
Abbildung dargestellt anbringen.
Andernfalls ist die Armlehne mögli‐
cherweise nicht richtig eingerastet.
Armlehne verstellen
Leicht am vorderen Griff ziehen und
die Armlehne in die gewünschte Po‐
sition stellen. Den Griff loslassen. Die Armlehne bewegen, bis sie hörbar
einrastet.
Wenn in die untere Führungsschiene
ein Getränkehalter eingesetzt ist, si‐
cherstellen, dass sich der Rahmen
des Getränkehalters in der Aus‐
gangsstellung befindet.
Hinweis
Wird die Armlehne zu stark belastet,
kann sie entriegelt werden. Die Be‐
wegungsfreiheit kann eingeschränkt
sein. Die Armlehne leicht anheben,
um sie wieder zu arretieren.
Ablagefach in der Armlehne 3 64.
Getränkehalter 3 62.
Armlehne entfernen
Fest am vorderen Griff ziehen und die Armlehne vorn anheben. Den hinte‐
ren Knopf drücken und die Armlehne
herausnehmen.
Die Armlehne kann auch auf dem he‐
runtergeklappten mittleren Hintersitz
angebracht werden 3 44.

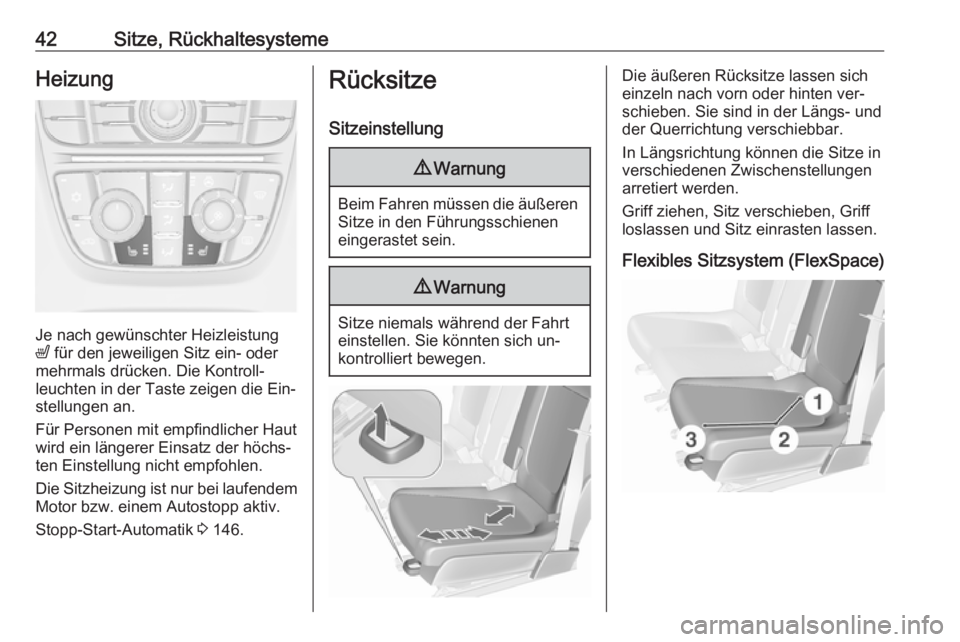

Page 44 of 261
42Sitze, RückhaltesystemeHeizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 146.
Rücksitze
Sitzeinstellung9 Warnung
Beim Fahren müssen die äußeren
Sitze in den Führungsschienen
eingerastet sein.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Die äußeren Rücksitze lassen sich einzeln nach vorn oder hinten ver‐
schieben. Sie sind in der Längs- und
der Querrichtung verschiebbar.
In Längsrichtung können die Sitze in
verschiedenen Zwischenstellungen
arretiert werden.
Griff ziehen, Sitz verschieben, Griff
loslassen und Sitz einrasten lassen.
Flexibles Sitzsystem (FlexSpace)

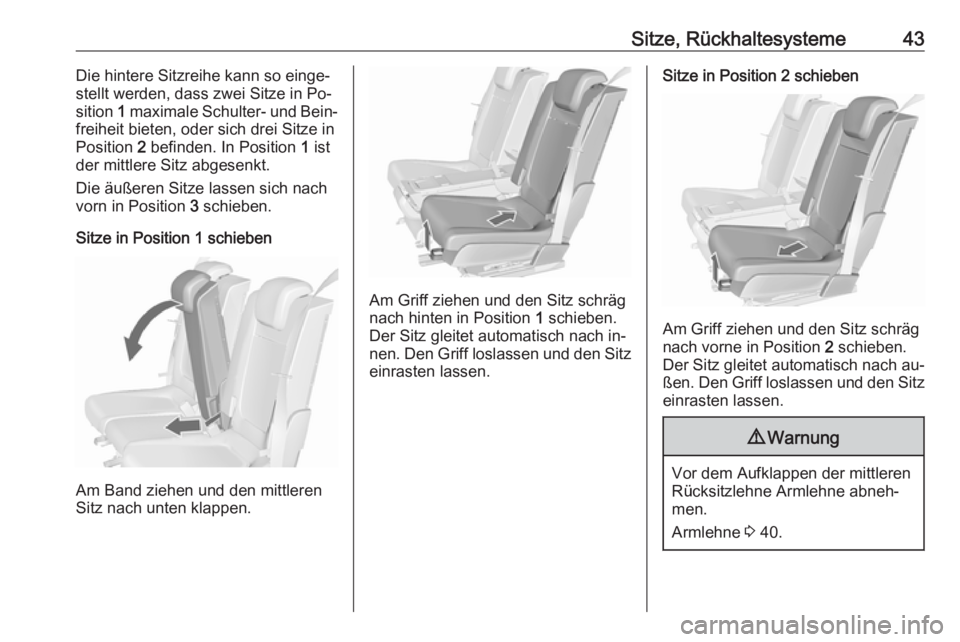

Page 45 of 261
Sitze, Rückhaltesysteme43Die hintere Sitzreihe kann so einge‐
stellt werden, dass zwei Sitze in Po‐
sition 1 maximale Schulter- und Bein‐
freiheit bieten, oder sich drei Sitze in
Position 2 befinden. In Position 1 ist
der mittlere Sitz abgesenkt.
Die äußeren Sitze lassen sich nach vorn in Position 3 schieben.
Sitze in Position 1 schieben
Am Band ziehen und den mittleren
Sitz nach unten klappen.
Am Griff ziehen und den Sitz schräg nach hinten in Position 1 schieben.
Der Sitz gleitet automatisch nach in‐
nen. Den Griff loslassen und den Sitz
einrasten lassen.
Sitze in Position 2 schieben
Am Griff ziehen und den Sitz schräg
nach vorne in Position 2 schieben.
Der Sitz gleitet automatisch nach au‐
ßen. Den Griff loslassen und den Sitz
einrasten lassen.
9 Warnung
Vor dem Aufklappen der mittleren
Rücksitzlehne Armlehne abneh‐
men.
Armlehne 3 40.

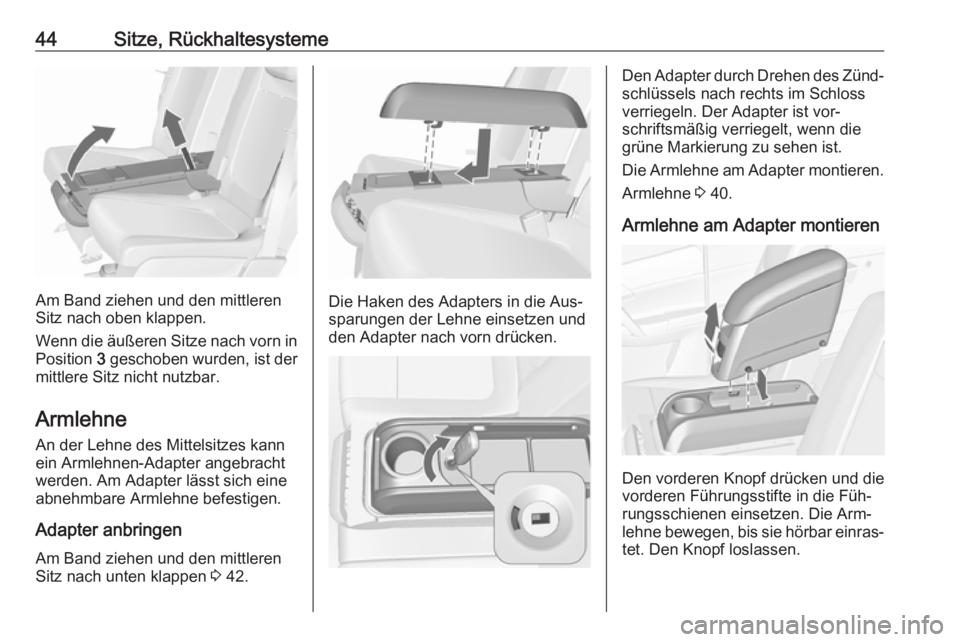

Page 46 of 261
44Sitze, Rückhaltesysteme
Am Band ziehen und den mittleren
Sitz nach oben klappen.
Wenn die äußeren Sitze nach vorn in Position 3 geschoben wurden, ist der
mittlere Sitz nicht nutzbar.
Armlehne An der Lehne des Mittelsitzes kann
ein Armlehnen-Adapter angebracht
werden. Am Adapter lässt sich eine
abnehmbare Armlehne befestigen.
Adapter anbringen Am Band ziehen und den mittleren
Sitz nach unten klappen 3 42.Die Haken des Adapters in die Aus‐
sparungen der Lehne einsetzen und
den Adapter nach vorn drücken.
Den Adapter durch Drehen des Zünd‐
schlüssels nach rechts im Schloss
verriegeln. Der Adapter ist vor‐
schriftsmäßig verriegelt, wenn die
grüne Markierung zu sehen ist.
Die Armlehne am Adapter montieren. Armlehne 3 40.
Armlehne am Adapter montieren
Den vorderen Knopf drücken und die
vorderen Führungsstifte in die Füh‐
rungsschienen einsetzen. Die Arm‐
lehne bewegen, bis sie hörbar einras‐
tet. Den Knopf loslassen.

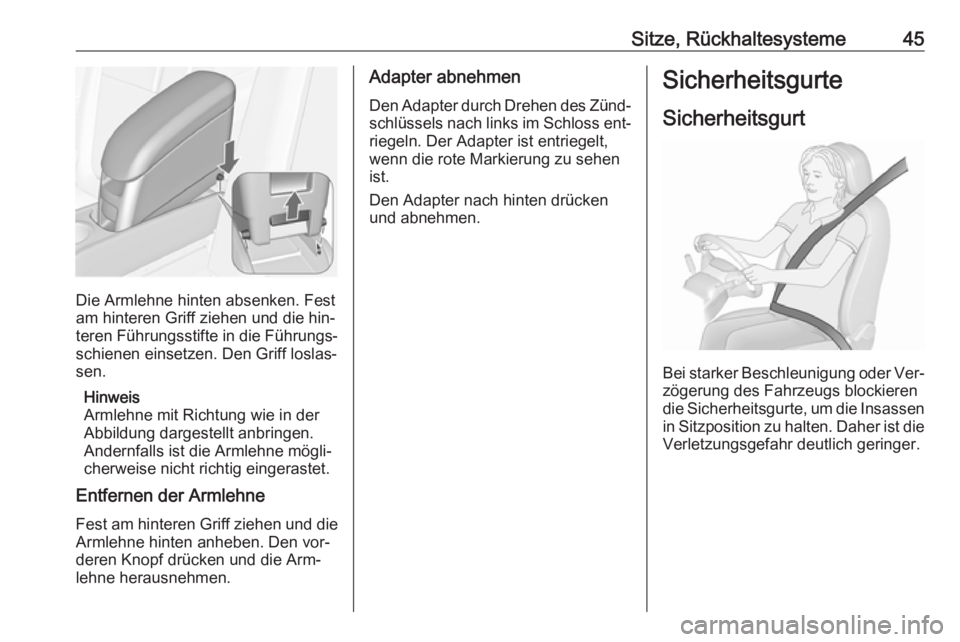

Page 47 of 261
Sitze, Rückhaltesysteme45
Die Armlehne hinten absenken. Fest
am hinteren Griff ziehen und die hin‐
teren Führungsstifte in die Führungs‐ schienen einsetzen. Den Griff loslas‐
sen.
Hinweis
Armlehne mit Richtung wie in der
Abbildung dargestellt anbringen.
Andernfalls ist die Armlehne mögli‐
cherweise nicht richtig eingerastet.
Entfernen der Armlehne
Fest am hinteren Griff ziehen und die
Armlehne hinten anheben. Den vor‐
deren Knopf drücken und die Arm‐
lehne herausnehmen.
Adapter abnehmen
Den Adapter durch Drehen des Zünd‐
schlüssels nach links im Schloss ent‐ riegeln. Der Adapter ist entriegelt,
wenn die rote Markierung zu sehen
ist.
Den Adapter nach hinten drücken
und abnehmen.Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Daher ist dieVerletzungsgefahr deutlich geringer.

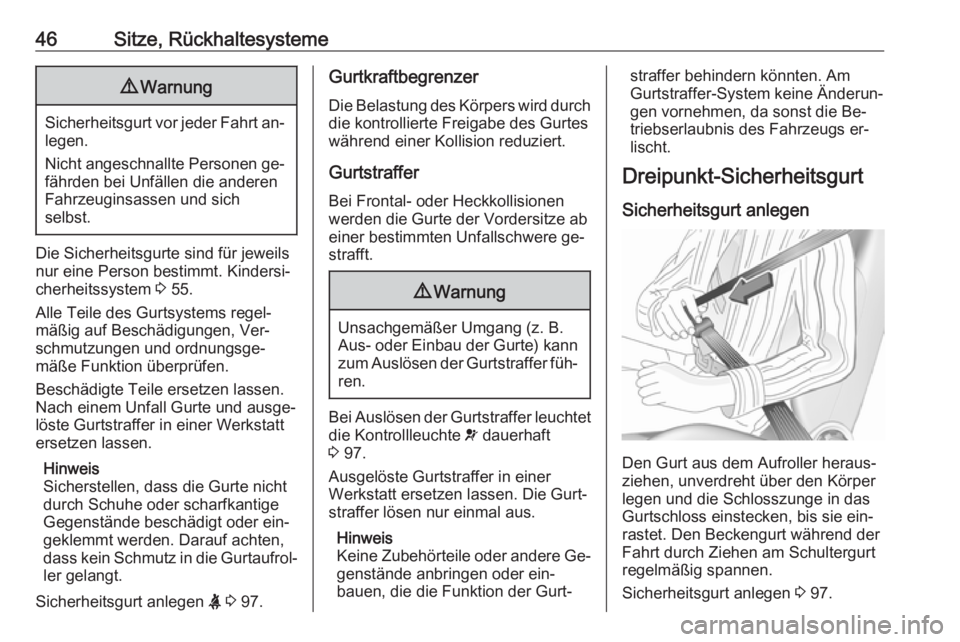

Page 48 of 261
46Sitze, Rückhaltesysteme9Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 55.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Ver‐
schmutzungen und ordnungsge‐
mäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen X 3 97.
Gurtkraftbegrenzer
Die Belastung des Körpers wird durch
die kontrollierte Freigabe des Gurtes
während einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 97.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Sicherheitsgurt anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Sicherheitsgurt anlegen 3 97.

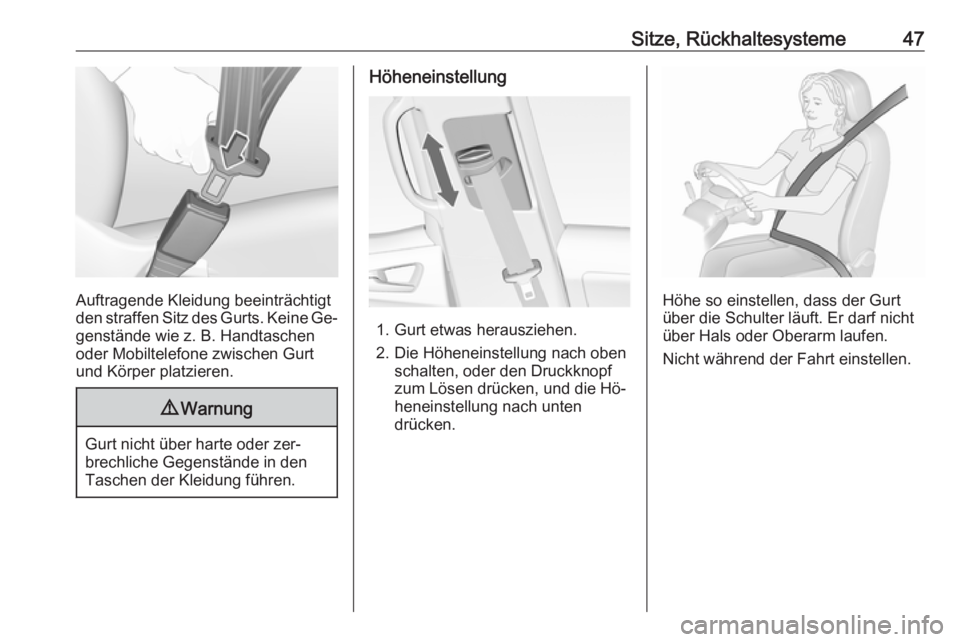

Page 49 of 261
Sitze, Rückhaltesysteme47
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schalten, oder den Druckknopf
zum Lösen drücken, und die Hö‐
heneinstellung nach unten
drücken.
Höhe so einstellen, dass der Gurt
über die Schulter läuft. Er darf nicht
über Hals oder Oberarm laufen.
Nicht während der Fahrt einstellen.

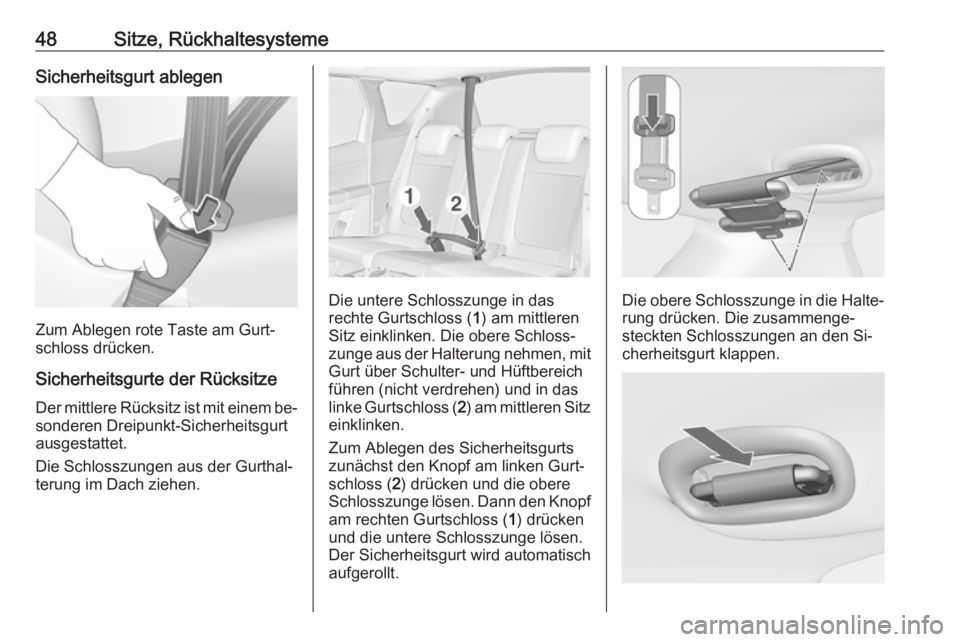

Page 50 of 261
48Sitze, RückhaltesystemeSicherheitsgurt ablegen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurte der Rücksitze
Der mittlere Rücksitz ist mit einem be‐ sonderen Dreipunkt-Sicherheitsgurt
ausgestattet.
Die Schlosszungen aus der Gurthal‐
terung im Dach ziehen.
Die untere Schlosszunge in das
rechte Gurtschloss ( 1) am mittleren
Sitz einklinken. Die obere Schloss‐ zunge aus der Halterung nehmen, mit
Gurt über Schulter- und Hüftbereich
führen (nicht verdrehen) und in das
linke Gurtschloss ( 2) am mittleren Sitz
einklinken.
Zum Ablegen des Sicherheitsgurts
zunächst den Knopf am linken Gurt‐
schloss ( 2) drücken und die obere
Schlosszunge lösen. Dann den Knopf
am rechten Gurtschloss ( 1) drücken
und die untere Schlosszunge lösen.
Der Sicherheitsgurt wird automatisch aufgerollt.Die obere Schlosszunge in die Halte‐ rung drücken. Die zusammenge‐
steckten Schlosszungen an den Si‐
cherheitsgurt klappen.
