OPEL MERIVA 2016 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016, Model line: MERIVA, Model: OPEL MERIVA 2016Pages: 261, PDF-Größe: 8.07 MB
Page 31 of 261
Schlüssel, Türen, Fenster29WegfahrsperreDas System ist Teil des Zündschlos‐ses und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel ge‐
startet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei ein‐
geschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und erneut ein‐
schalten.
Blinkt die Kontrollleuchte d weiter,
versuchen Sie, den Motor unter Ver‐
wendung des Zweitschlüssels zu
starten und nehmen Sie die Hilfe
einer Werkstatt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach Verlassen immer verriegeln und
Diebstahlwarnanlage 3 22 , 3 28 ein‐
schalten.
Kontrollleuchte d 3 102.Außenspiegel
Asphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und verkleinert den toten Winkel. DieForm des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies er‐
schwert das Abschätzen von Entfer‐
nungen.
Elektrisches EinstellenGewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen. Da‐
nach das Bedienelement schwenken,
um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Page 32 of 261

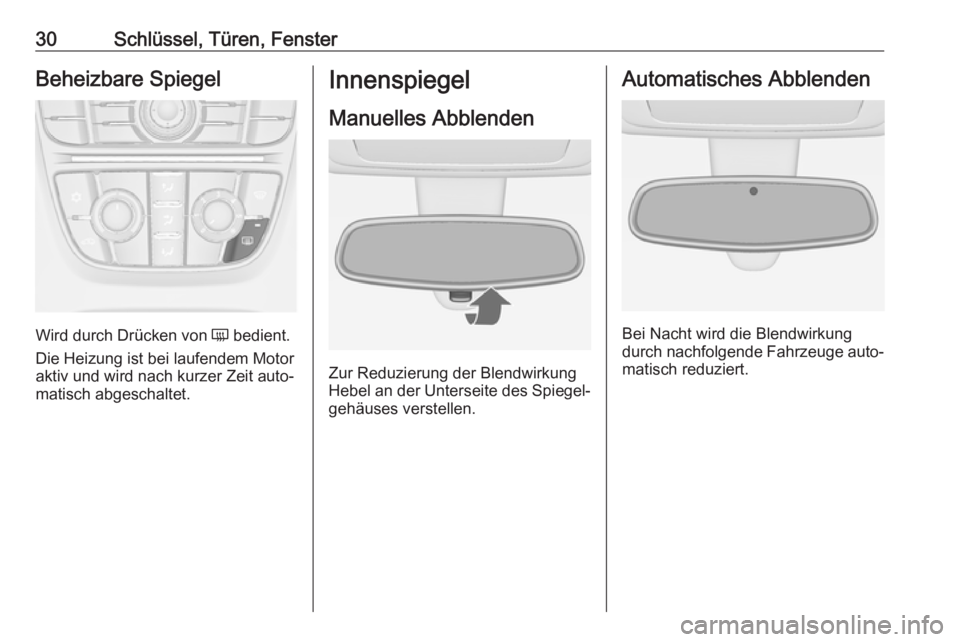

30Schlüssel, Türen, FensterBeheizbare Spiegel
Wird durch Drücken von Ü bedient.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐
gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Page 33 of 261

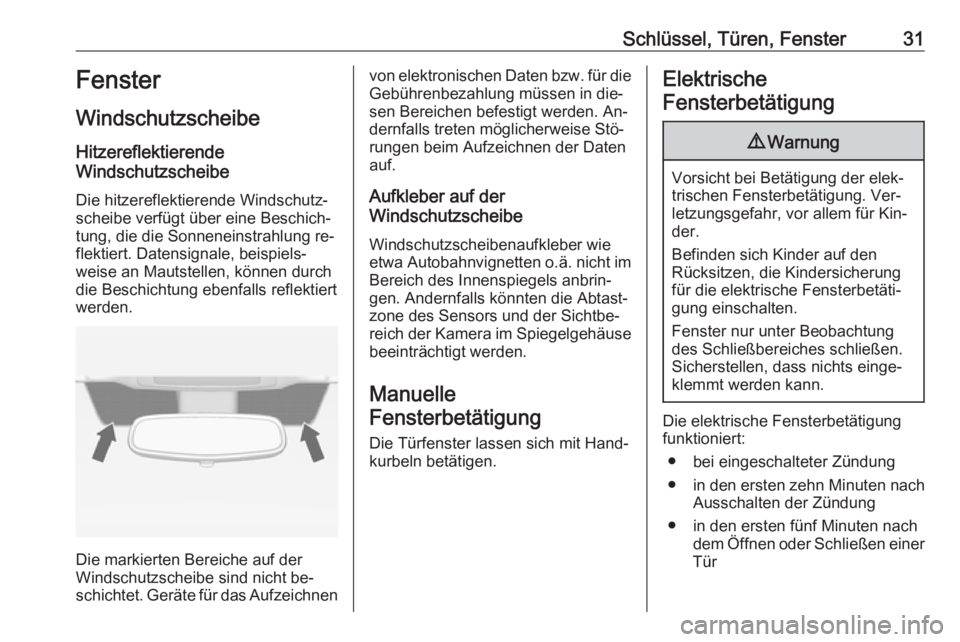

Schlüssel, Türen, Fenster31Fenster
Windschutzscheibe
Hitzereflektierende
Windschutzscheibe
Die hitzereflektierende Windschutz‐
scheibe verfügt über eine Beschich‐
tung, die die Sonneneinstrahlung re‐
flektiert. Datensignale, beispiels‐ weise an Mautstellen, können durch
die Beschichtung ebenfalls reflektiert
werden.
Die markierten Bereiche auf der
Windschutzscheibe sind nicht be‐
schichtet. Geräte für das Aufzeichnen
von elektronischen Daten bzw. für die Gebührenbezahlung müssen in die‐
sen Bereichen befestigt werden. An‐
dernfalls treten möglicherweise Stö‐
rungen beim Aufzeichnen der Daten auf.
Aufkleber auf der
Windschutzscheibe
Windschutzscheibenaufkleber wie
etwa Autobahnvignetten o.ä. nicht im Bereich des Innenspiegels anbrin‐
gen. Andernfalls könnten die Abtast‐
zone des Sensors und der Sichtbe‐
reich der Kamera im Spiegelgehäuse beeinträchtigt werden.
Manuelle
Fensterbetätigung
Die Türfenster lassen sich mit Hand‐
kurbeln betätigen.Elektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung. Ver‐
letzungsgefahr, vor allem für Kin‐
der.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Die elektrische Fensterbetätigung
funktioniert:
● bei eingeschalteter Zündung
● in den ersten zehn Minuten nach
Ausschalten der Zündung
● in den ersten fünf Minuten nach dem Öffnen oder Schließen einer
Tür
Page 34 of 261

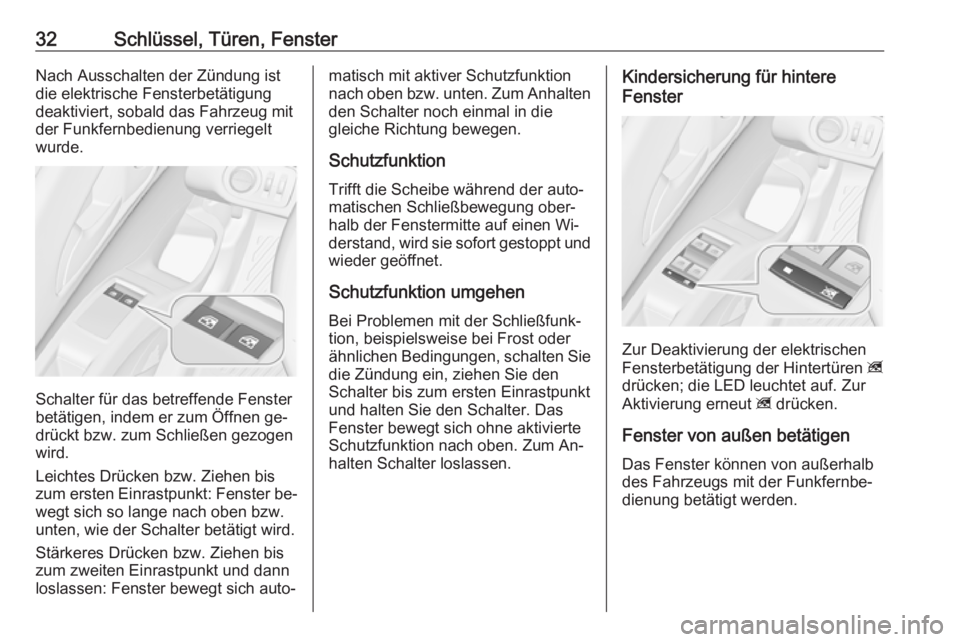

32Schlüssel, Türen, FensterNach Ausschalten der Zündung ist
die elektrische Fensterbetätigung
deaktiviert, sobald das Fahrzeug mit
der Funkfernbedienung verriegelt
wurde.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen ge‐ drückt bzw. zum Schließen gezogen
wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster be‐ wegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐
matisch mit aktiver Schutzfunktion nach oben bzw. unten. Zum Anhalten
den Schalter noch einmal in die
gleiche Richtung bewegen.
Schutzfunktion
Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen Wi‐
derstand, wird sie sofort gestoppt und
wieder geöffnet.
Schutzfunktion umgehen
Bei Problemen mit der Schließfunk‐
tion, beispielsweise bei Frost oder
ähnlichen Bedingungen, schalten Sie
die Zündung ein, ziehen Sie den
Schalter bis zum ersten Einrastpunkt
und halten Sie den Schalter. Das
Fenster bewegt sich ohne aktivierte
Schutzfunktion nach oben. Zum An‐
halten Schalter loslassen.Kindersicherung für hintere
Fenster
Zur Deaktivierung der elektrischen
Fensterbetätigung der Hintertüren z
drücken; die LED leuchtet auf. Zur
Aktivierung erneut z drücken.
Fenster von außen betätigen Das Fenster können von außerhalb
des Fahrzeugs mit der Funkfernbe‐
dienung betätigt werden.
Page 35 of 261

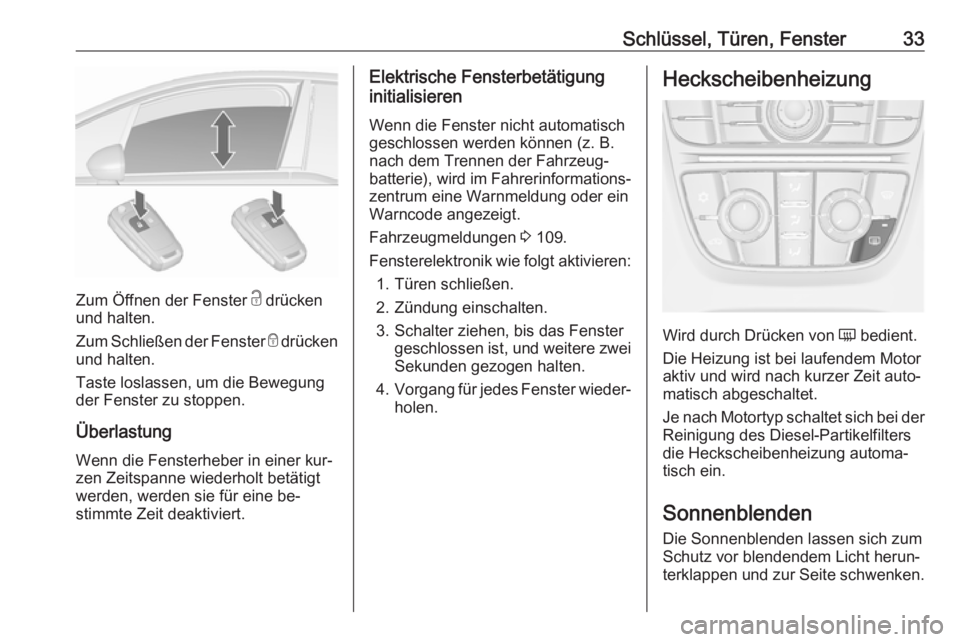

Schlüssel, Türen, Fenster33
Zum Öffnen der Fenster c drücken
und halten.
Zum Schließen der Fenster e drücken
und halten.
Taste loslassen, um die Bewegung der Fenster zu stoppen.
Überlastung
Wenn die Fensterheber in einer kur‐
zen Zeitspanne wiederholt betätigt werden, werden sie für eine be‐
stimmte Zeit deaktiviert.
Elektrische Fensterbetätigung
initialisieren
Wenn die Fenster nicht automatisch
geschlossen werden können (z. B.
nach dem Trennen der Fahrzeug‐
batterie), wird im Fahrerinformations‐
zentrum eine Warnmeldung oder ein
Warncode angezeigt.
Fahrzeugmeldungen 3 109.
Fensterelektronik wie folgt aktivieren: 1. Türen schließen.
2. Zündung einschalten.
3. Schalter ziehen, bis das Fenster geschlossen ist, und weitere zweiSekunden gezogen halten.
4. Vorgang für jedes Fenster wieder‐
holen.Heckscheibenheizung
Wird durch Drücken von Ü bedient.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Je nach Motortyp schaltet sich bei der
Reinigung des Diesel-Partikelfilters
die Heckscheibenheizung automa‐
tisch ein.
Sonnenblenden
Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Page 36 of 261

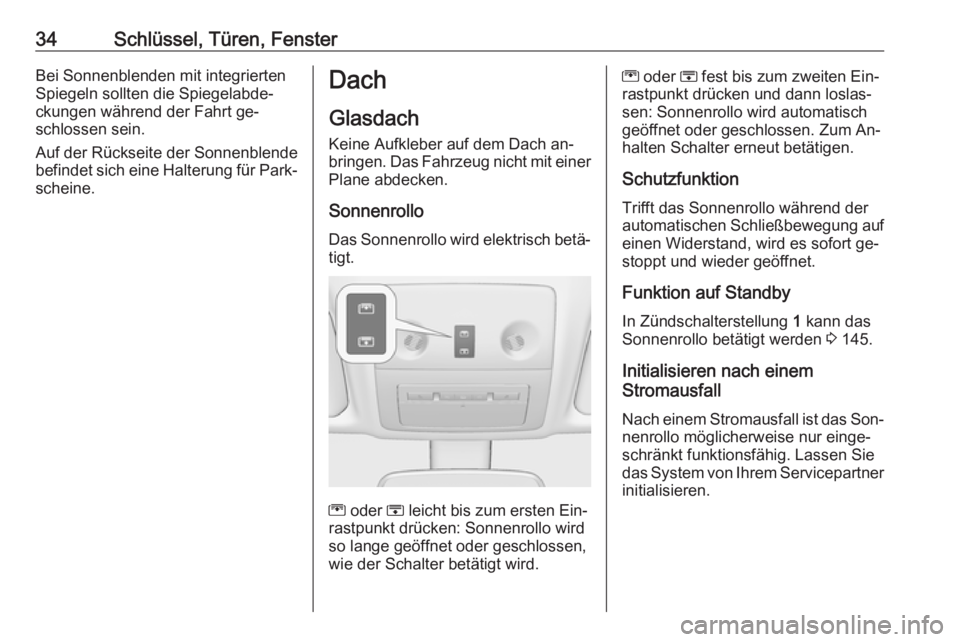

34Schlüssel, Türen, FensterBei Sonnenblenden mit integrierten
Spiegeln sollten die Spiegelabde‐
ckungen während der Fahrt ge‐
schlossen sein.
Auf der Rückseite der Sonnenblende
befindet sich eine Halterung für Park‐ scheine.Dach
Glasdach
Keine Aufkleber auf dem Dach an‐
bringen. Das Fahrzeug nicht mit einer Plane abdecken.
Sonnenrollo
Das Sonnenrollo wird elektrisch betä‐ tigt.
G oder H leicht bis zum ersten Ein‐
rastpunkt drücken: Sonnenrollo wird so lange geöffnet oder geschlossen,wie der Schalter betätigt wird.
G oder H fest bis zum zweiten Ein‐
rastpunkt drücken und dann loslas‐
sen: Sonnenrollo wird automatisch
geöffnet oder geschlossen. Zum An‐
halten Schalter erneut betätigen.
Schutzfunktion Trifft das Sonnenrollo während der
automatischen Schließbewegung auf
einen Widerstand, wird es sofort ge‐
stoppt und wieder geöffnet.
Funktion auf Standby
In Zündschalterstellung 1 kann das
Sonnenrollo betätigt werden 3 145.
Initialisieren nach einem
Stromausfall
Nach einem Stromausfall ist das Son‐ nenrollo möglicherweise nur einge‐
schränkt funktionsfähig. Lassen Sie
das System von Ihrem Servicepartner
initialisieren.
Page 37 of 261

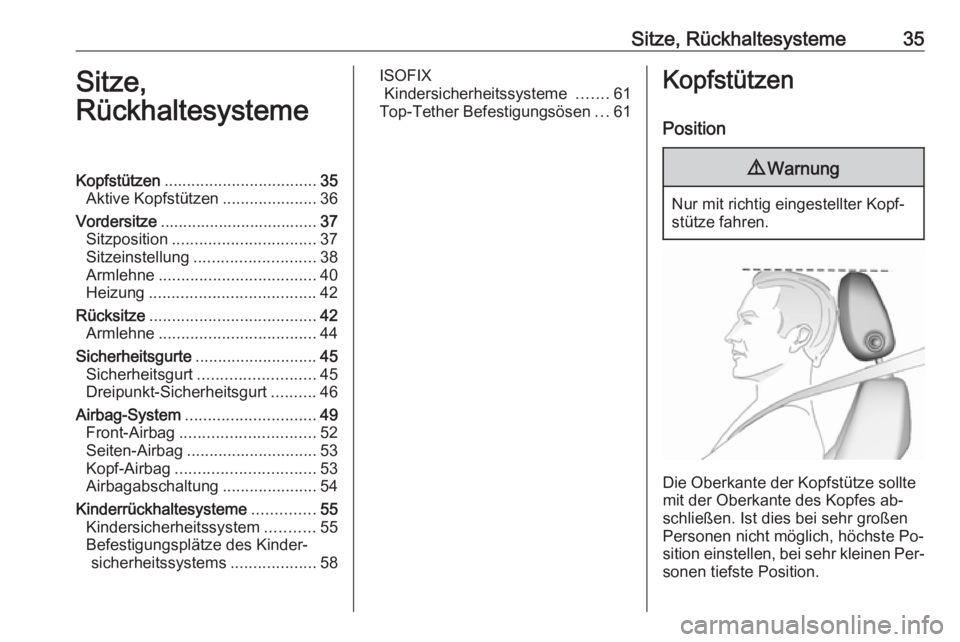

Sitze, Rückhaltesysteme35Sitze,
RückhaltesystemeKopfstützen .................................. 35
Aktive Kopfstützen .....................36
Vordersitze ................................... 37
Sitzposition ................................ 37
Sitzeinstellung ........................... 38
Armlehne ................................... 40
Heizung ..................................... 42
Rücksitze ..................................... 42
Armlehne ................................... 44
Sicherheitsgurte ........................... 45
Sicherheitsgurt .......................... 45
Dreipunkt-Sicherheitsgurt ..........46
Airbag-System ............................. 49
Front-Airbag .............................. 52
Seiten-Airbag ............................. 53
Kopf-Airbag ............................... 53
Airbagabschaltung .....................54
Kinderrückhaltesysteme ..............55
Kindersicherheitssystem ...........55
Befestigungsplätze des Kinder‐ sicherheitssystems ...................58ISOFIX
Kindersicherheitssysteme .......61
Top-Tether Befestigungsösen ...61Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes ab‐
schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Page 38 of 261

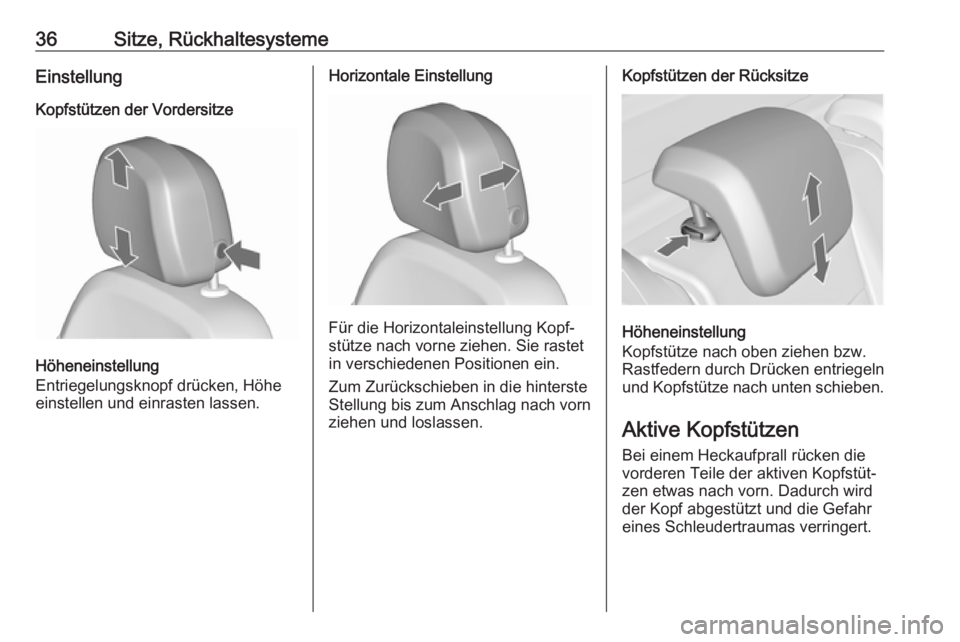

36Sitze, RückhaltesystemeEinstellungKopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen und einrasten lassen.
Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in verschiedenen Positionen ein.
Zum Zurückschieben in die hinterste
Stellung bis zum Anschlag nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
Rastfedern durch Drücken entriegeln
und Kopfstütze nach unten schieben.
Aktive Kopfstützen Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr eines Schleudertraumas verringert.
Page 39 of 261

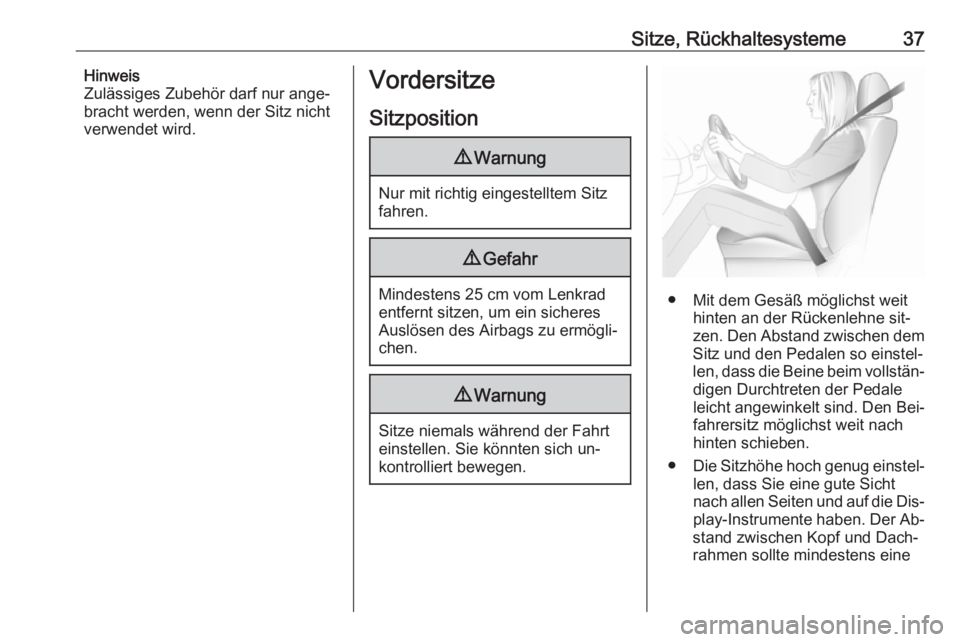

Sitze, Rückhaltesysteme37Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne sit‐
zen. Den Abstand zwischen dem
Sitz und den Pedalen so einstel‐
len, dass die Beine beim vollstän‐ digen Durchtreten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die Dis‐ play-Instrumente haben. Der Ab‐
stand zwischen Kopf und Dach‐
rahmen sollte mindestens eine
Page 40 of 261

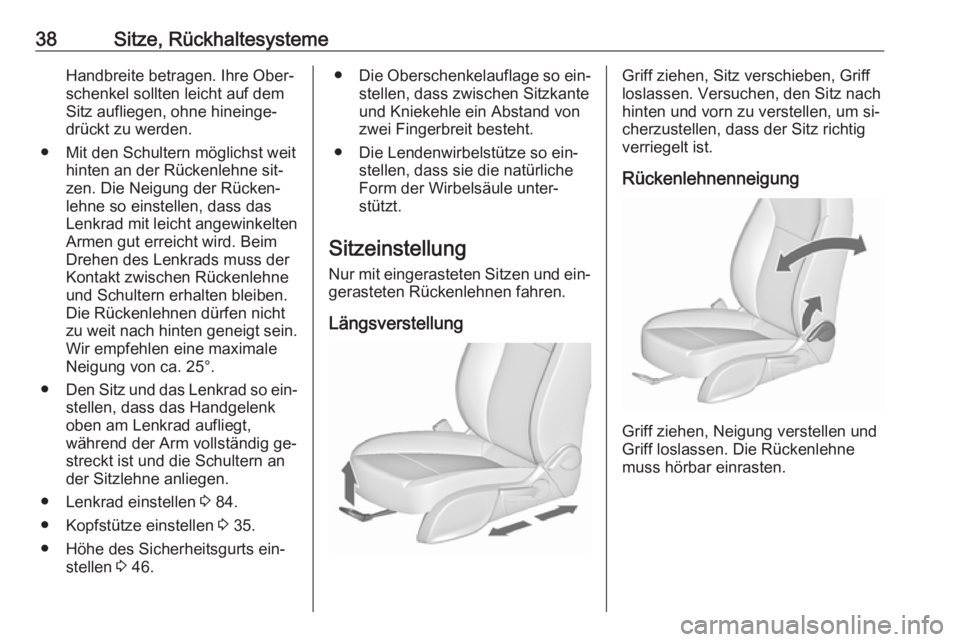

38Sitze, RückhaltesystemeHandbreite betragen. Ihre Ober‐
schenkel sollten leicht auf dem
Sitz aufliegen, ohne hineinge‐ drückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne sit‐
zen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so ein‐
stellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig ge‐
streckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 84.
● Kopfstütze einstellen 3 35.
● Höhe des Sicherheitsgurts ein‐ stellen 3 46.● Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so ein‐ stellen, dass sie die natürliche
Form der Wirbelsäule unter‐ stützt.
Sitzeinstellung
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.
