Page 61 of 255

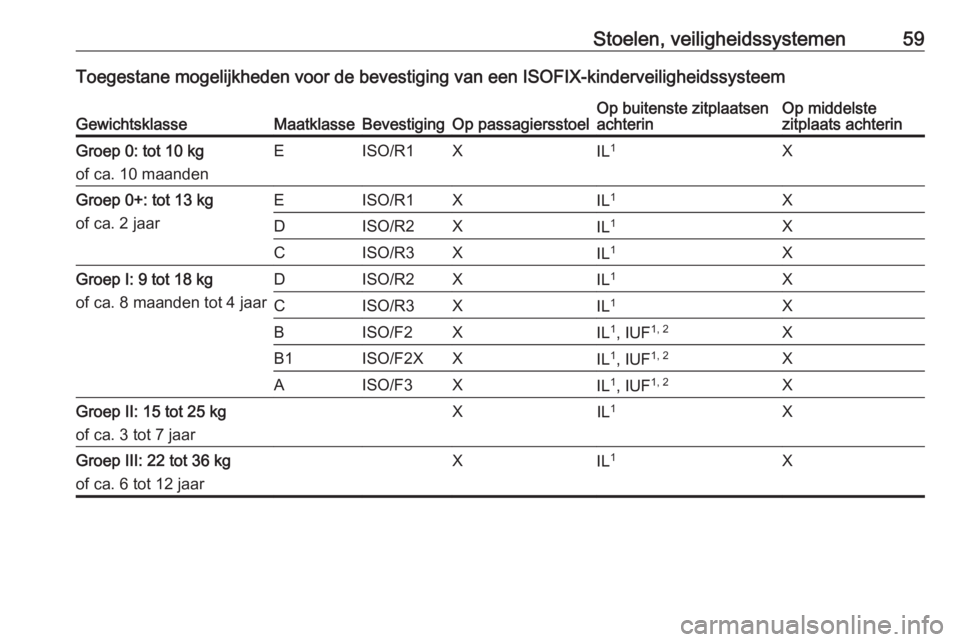

Stoelen, veiligheidssystemen59Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp buitenste zitplaatsen
achterinOp middelste
zitplaats achterinGroep 0: tot 10 kg
of ca. 10 maandenEISO/R1XIL 1XGroep 0+: tot 13 kg
of ca. 2 jaarEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXIL 1XGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXIL 1X
Page 62 of 255

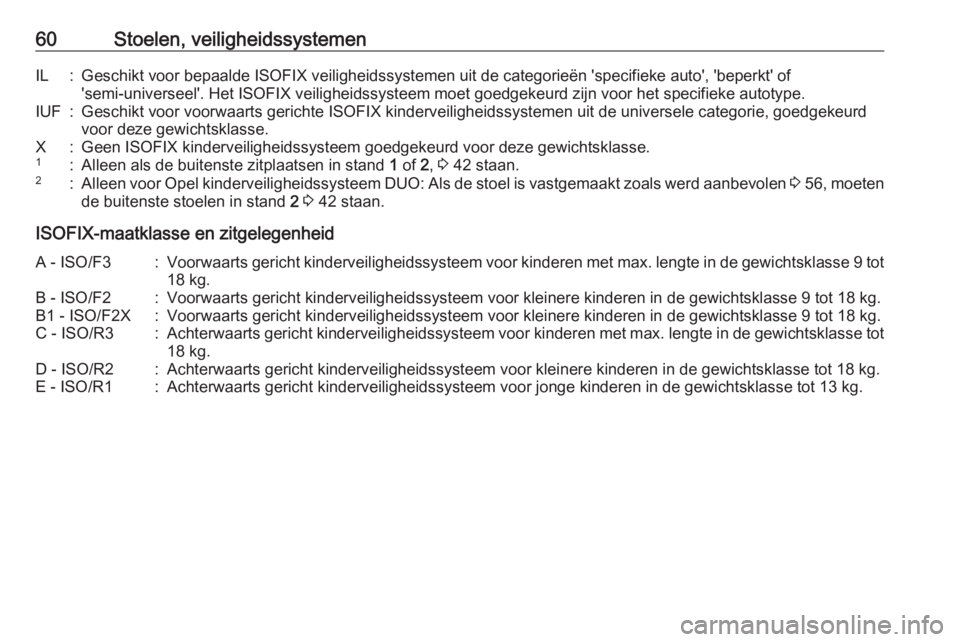

60Stoelen, veiligheidssystemenIL:Geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of'semi-universeel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotype.IUF:Geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd
voor deze gewichtsklasse.X:Geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse.1:Alleen als de buitenste zitplaatsen in stand 1 of 2, 3 42 staan.2:Alleen voor Opel kinderveiligheidssysteem DUO: Als de stoel is vastgemaakt zoals werd aanbevolen 3 56 , moeten
de buitenste stoelen in stand 2 3 42 staan.
ISOFIX-maatklasse en zitgelegenheid
A - ISO/F3:Voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse 9 tot
18 kg.B - ISO/F2:Voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.B1 - ISO/F2X:Voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.C - ISO/R3:Achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kg.D - ISO/R2:Achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kg.E - ISO/R1:Achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg.
Page 63 of 255

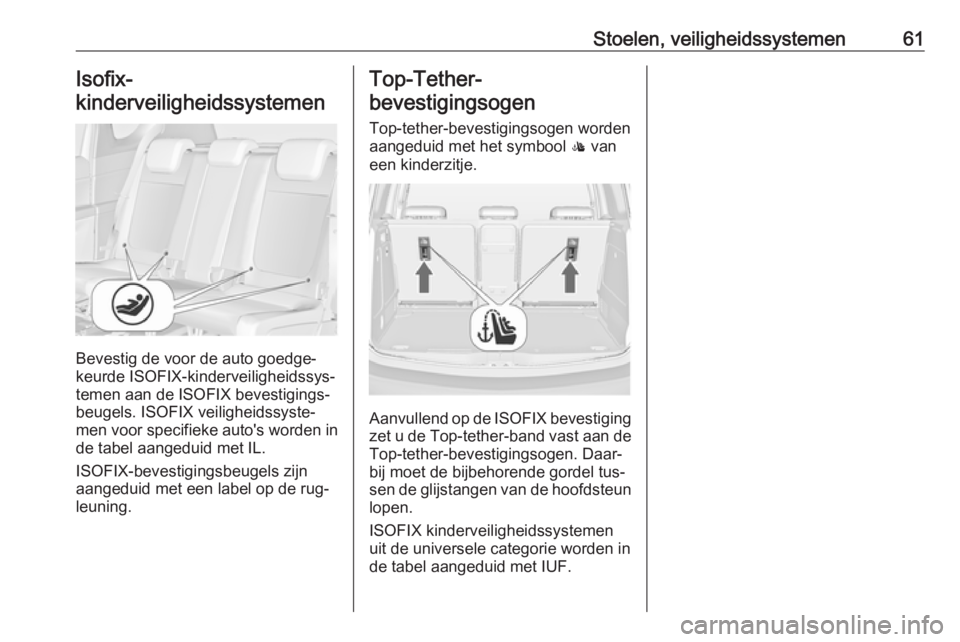

Stoelen, veiligheidssystemen61Isofix-
kinderveiligheidssystemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een label op de rug‐
leuning.
Top-Tether-
bevestigingsogen
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.
Aanvullend op de ISOFIX bevestiging
zet u de Top-tether -band vast aan de
Top-tether-bevestigingsogen. Daar‐
bij moet de bijbehorende gordel tus‐
sen de glijstangen van de hoofdsteun
lopen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.
Page 64 of 255

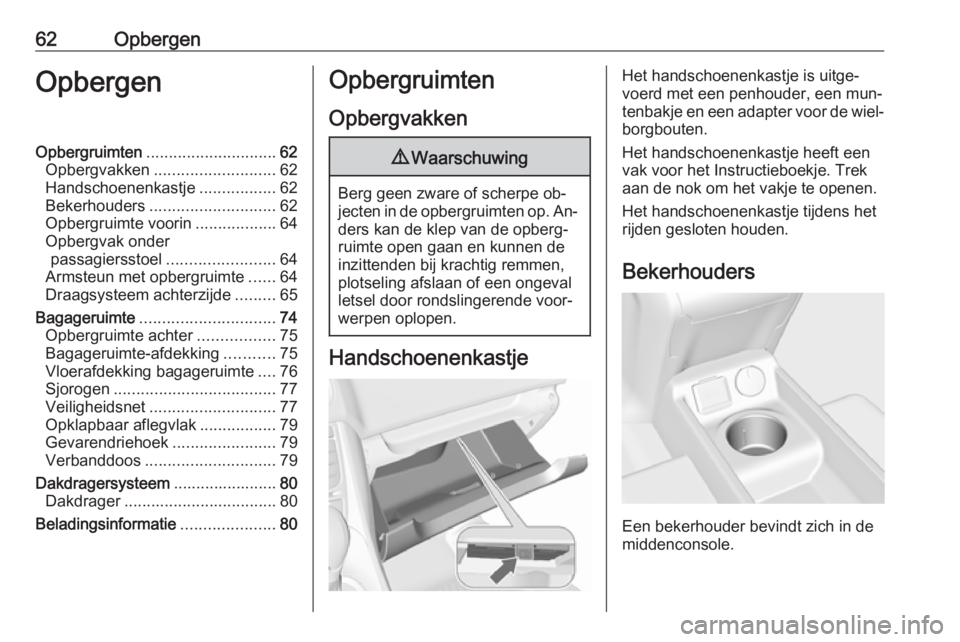

62OpbergenOpbergenOpbergruimten............................. 62
Opbergvakken ........................... 62
Handschoenenkastje .................62
Bekerhouders ............................ 62
Opbergruimte voorin ..................64
Opbergvak onder passagiersstoel ........................64
Armsteun met opbergruimte ......64
Draagsysteem achterzijde .........65
Bagageruimte .............................. 74
Opbergruimte achter .................75
Bagageruimte-afdekking ...........75
Vloerafdekking bagageruimte ....76
Sjorogen .................................... 77
Veiligheidsnet ............................ 77
Opklapbaar aflegvlak .................79
Gevarendriehoek .......................79
Verbanddoos ............................. 79
Dakdragersysteem .......................80
Dakdrager .................................. 80
Beladingsinformatie .....................80Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe ob‐
jecten in de opbergruimten op. An‐ ders kan de klep van de opberg‐
ruimte open gaan en kunnen de
inzittenden bij krachtig remmen,
plotseling afslaan of een ongeval
letsel door rondslingerende voor‐
werpen oplopen.
Handschoenenkastje
Het handschoenenkastje is uitge‐
voerd met een penhouder, een mun‐
tenbakje en een adapter voor de wiel‐
borgbouten.
Het handschoenenkastje heeft een
vak voor het Instructieboekje. Trek
aan de nok om het vakje te openen.
Het handschoenenkastje tijdens het
rijden gesloten houden.
Bekerhouders
Een bekerhouder bevindt zich in de
middenconsole.
Page 65 of 255

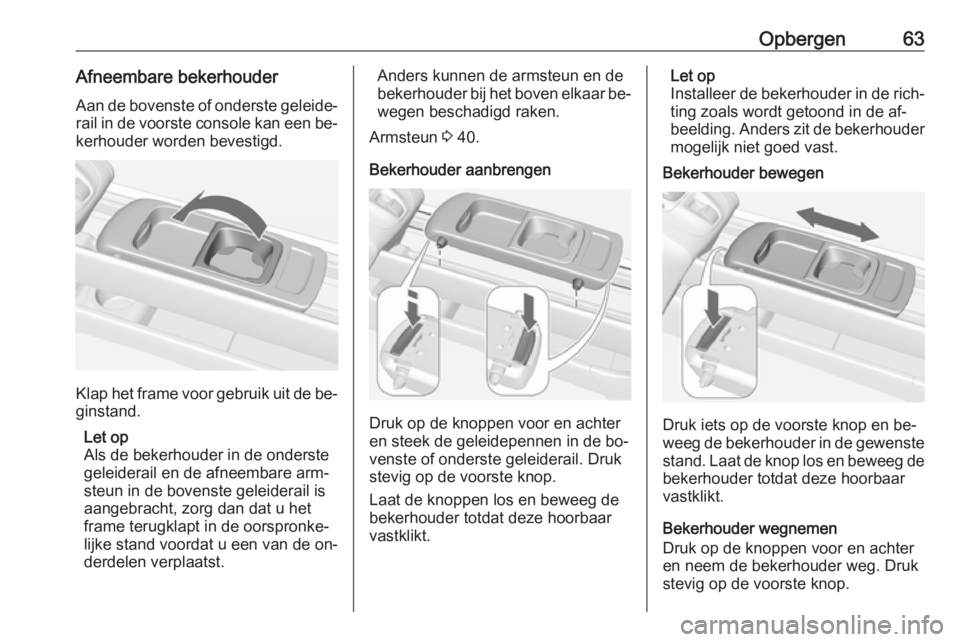

Opbergen63Afneembare bekerhouder
Aan de bovenste of onderste geleide‐ rail in de voorste console kan een be‐
kerhouder worden bevestigd.
Klap het frame voor gebruik uit de be‐ ginstand.
Let op
Als de bekerhouder in de onderste
geleiderail en de afneembare arm‐
steun in de bovenste geleiderail is
aangebracht, zorg dan dat u het
frame terugklapt in de oorspronke‐
lijke stand voordat u een van de on‐
derdelen verplaatst.
Anders kunnen de armsteun en de
bekerhouder bij het boven elkaar be‐
wegen beschadigd raken.
Armsteun 3 40.
Bekerhouder aanbrengen
Druk op de knoppen voor en achter
en steek de geleidepennen in de bo‐
venste of onderste geleiderail. Druk stevig op de voorste knop.
Laat de knoppen los en beweeg de
bekerhouder totdat deze hoorbaar
vastklikt.
Let op
Installeer de bekerhouder in de rich‐
ting zoals wordt getoond in de af‐ beelding. Anders zit de bekerhouder mogelijk niet goed vast.
Bekerhouder bewegen
Druk iets op de voorste knop en be‐
weeg de bekerhouder in de gewenste stand. Laat de knop los en beweeg debekerhouder totdat deze hoorbaar
vastklikt.
Bekerhouder wegnemen
Druk op de knoppen voor en achter
en neem de bekerhouder weg. Druk
stevig op de voorste knop.
Page 66 of 255

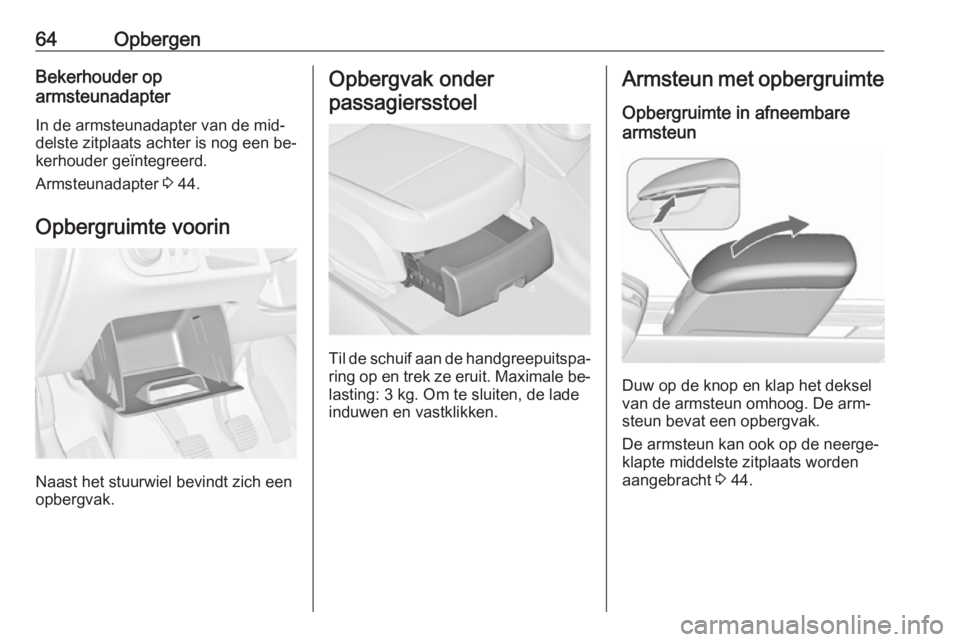

64OpbergenBekerhouder op
armsteunadapter
In de armsteunadapter van de mid‐
delste zitplaats achter is nog een be‐
kerhouder geïntegreerd.
Armsteunadapter 3 44.
Opbergruimte voorin
Naast het stuurwiel bevindt zich een
opbergvak.
Opbergvak onder
passagiersstoel
Til de schuif aan de handgreepuitspa‐
ring op en trek ze eruit. Maximale be‐ lasting: 3 kg. Om te sluiten, de lade
induwen en vastklikken.
Armsteun met opbergruimte
Opbergruimte in afneembare
armsteun
Duw op de knop en klap het deksel
van de armsteun omhoog. De arm‐
steun bevat een opbergvak.
De armsteun kan ook op de neerge‐
klapte middelste zitplaats worden
aangebracht 3 44.
Page 67 of 255

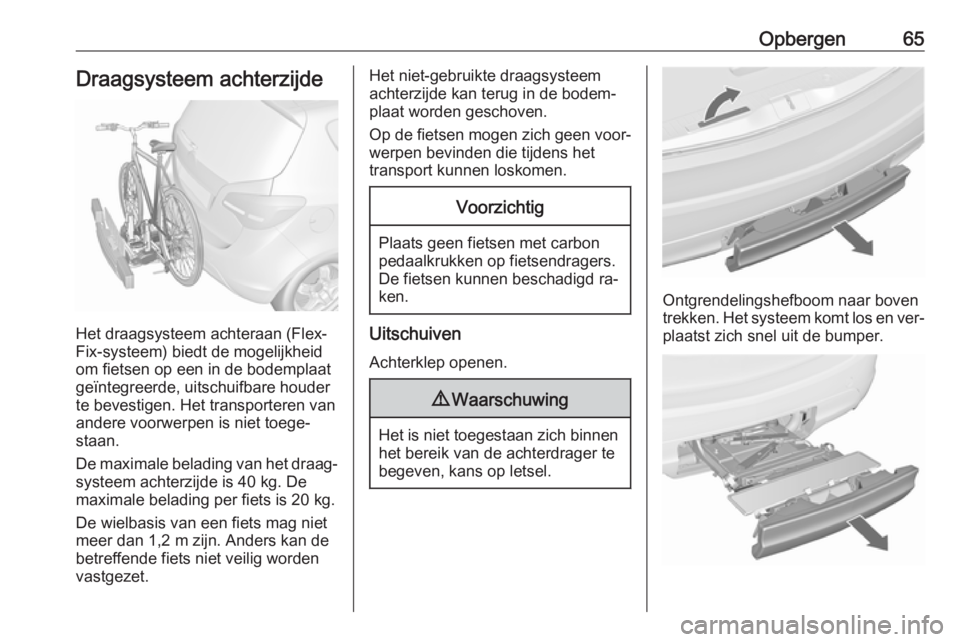

Opbergen65Draagsysteem achterzijde
Het draagsysteem achteraan (Flex-
Fix-systeem) biedt de mogelijkheid om fietsen op een in de bodemplaat
geïntegreerde, uitschuifbare houder
te bevestigen. Het transporteren van
andere voorwerpen is niet toege‐
staan.
De maximale belading van het draag‐ systeem achterzijde is 40 kg. De
maximale belading per fiets is 20 kg.
De wielbasis van een fiets mag niet
meer dan 1,2 m zijn. Anders kan de
betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
achterzijde kan terug in de bodem‐
plaat worden geschoven.
Op de fietsen mogen zich geen voor‐
werpen bevinden die tijdens het
transport kunnen loskomen.Voorzichtig
Plaats geen fietsen met carbon
pedaalkrukken op fietsendragers.
De fietsen kunnen beschadigd ra‐
ken.
Uitschuiven
Achterklep openen.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Ontgrendelingshefboom naar boven
trekken. Het systeem komt los en ver‐
plaatst zich snel uit de bumper.
Page 68 of 255

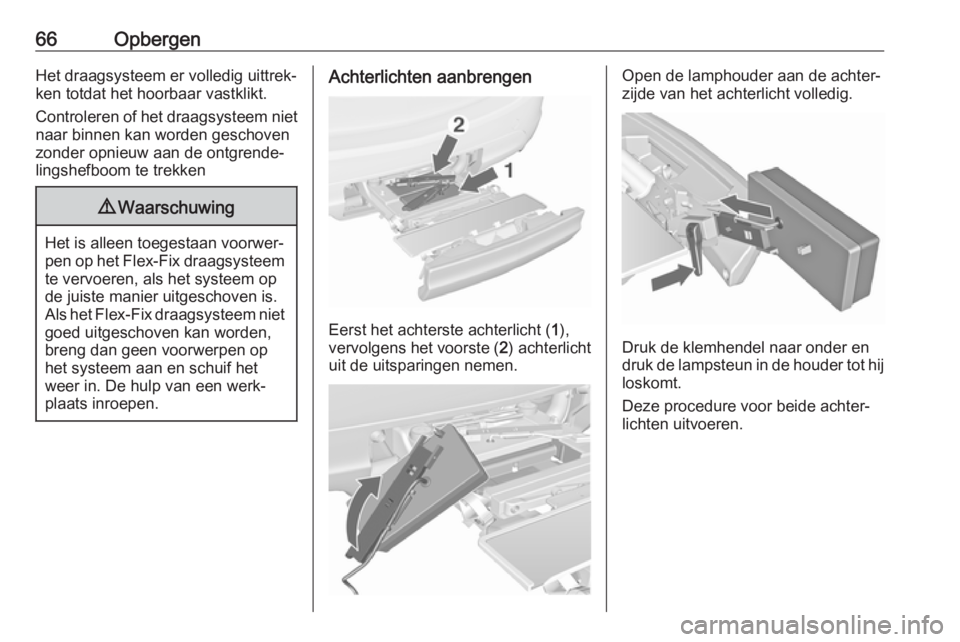

66OpbergenHet draagsysteem er volledig uittrek‐
ken totdat het hoorbaar vastklikt.
Controleren of het draagsysteem niet
naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshefboom te trekken9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Achterlichten aanbrengen
Eerst het achterste achterlicht ( 1),
vervolgens het voorste ( 2) achterlicht
uit de uitsparingen nemen.
Open de lamphouder aan de achter‐
zijde van het achterlicht volledig.
Druk de klemhendel naar onder en
druk de lampsteun in de houder tot hij loskomt.
Deze procedure voor beide achter‐
lichten uitvoeren.
Page 69 of 255

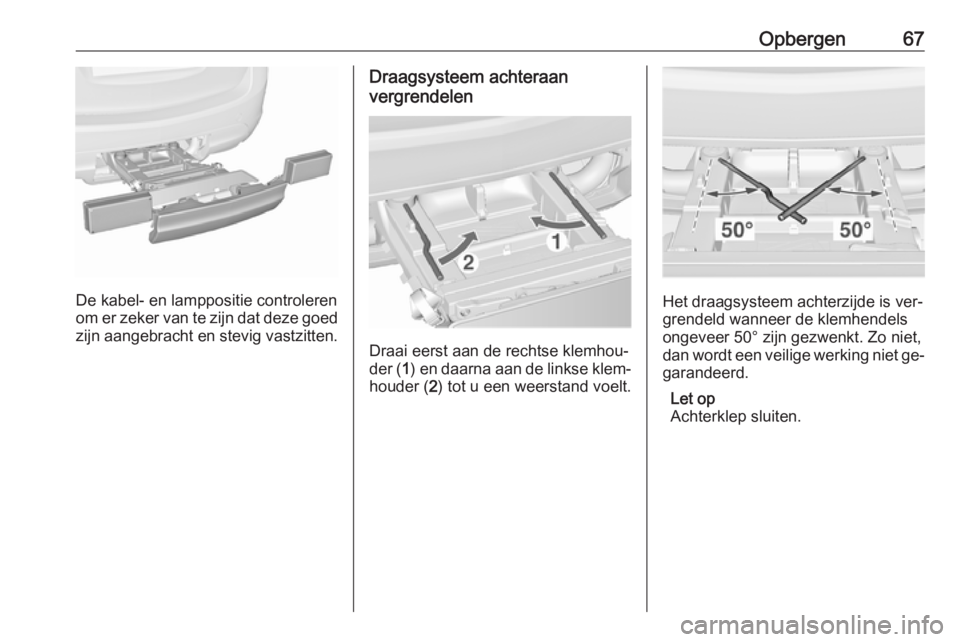

Opbergen67
De kabel- en lamppositie controleren
om er zeker van te zijn dat deze goed
zijn aangebracht en stevig vastzitten.
Draagsysteem achteraan
vergrendelen
Draai eerst aan de rechtse klemhou‐
der ( 1) en daarna aan de linkse klem‐
houder ( 2) tot u een weerstand voelt.
Het draagsysteem achterzijde is ver‐
grendeld wanneer de klemhendels
ongeveer 50° zijn gezwenkt. Zo niet,
dan wordt een veilige werking niet ge‐ garandeerd.
Let op
Achterklep sluiten.
Page 70 of 255

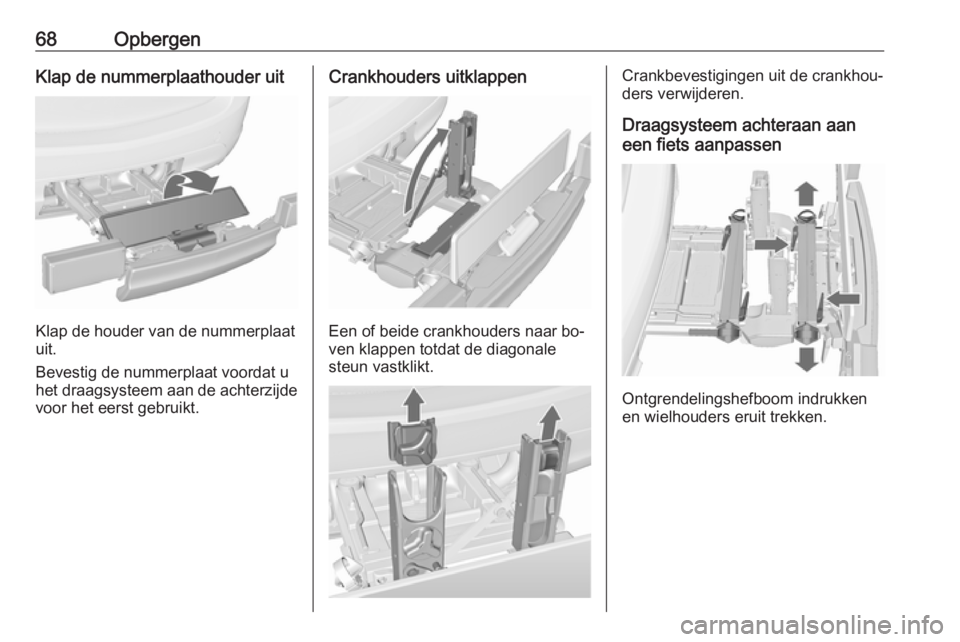

68OpbergenKlap de nummerplaathouder uit
Klap de houder van de nummerplaat
uit.
Bevestig de nummerplaat voordat u
het draagsysteem aan de achterzijde
voor het eerst gebruikt.
Crankhouders uitklappen
Een of beide crankhouders naar bo‐
ven klappen totdat de diagonale
steun vastklikt.
Crankbevestigingen uit de crankhou‐
ders verwijderen.
Draagsysteem achteraan aan
een fiets aanpassen
Ontgrendelingshefboom indrukken
en wielhouders eruit trekken.
