Page 71 of 255
Opbergen69
Ontgrendelingshefboom aan de
spanband indrukken en spanband er‐ uit trekken.
Fiets voor bevestiging
voorbereiden
Let op
De maximale breedte voor het pe‐
daal is 38,3 mm en de maximale
diepte is 14,4 mm.
Linker crank (zonder kettingblad) ver‐
ticaal omlaagdraaien. Het pedaal van de linker crank moet horizontaal
staan.
De voorste fiets moet met het voor‐
wiel naar links staan.
De achterste fiets moet met het voor‐
wiel naar rechts staan.
Fiets aan het draagsysteem
achteraan bevestigen
De verstelbare crankunit met de
draaigreep op de crankhouder ruw‐
weg aan de kraag van de crank aan‐
passen.
Als de fiets rechte cranks heeft, de
crankunit volledig uitdraaien
(stand 5).

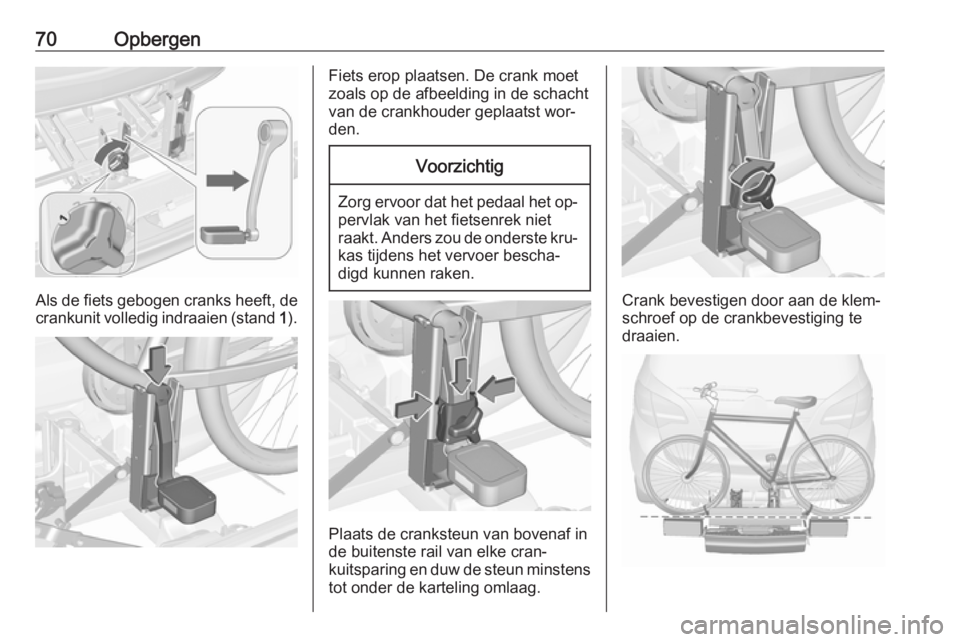

Page 72 of 255
70Opbergen
Als de fiets gebogen cranks heeft, de
crankunit volledig indraaien (stand 1).
Fiets erop plaatsen. De crank moet
zoals op de afbeelding in de schacht
van de crankhouder geplaatst wor‐
den.Voorzichtig
Zorg ervoor dat het pedaal het op‐ pervlak van het fietsenrek niet
raakt. Anders zou de onderste kru‐ kas tijdens het vervoer bescha‐
digd kunnen raken.
Plaats de cranksteun van bovenaf in
de buitenste rail van elke cran‐
kuitsparing en duw de steun minstens
tot onder de karteling omlaag.
Crank bevestigen door aan de klem‐
schroef op de crankbevestiging te
draaien.

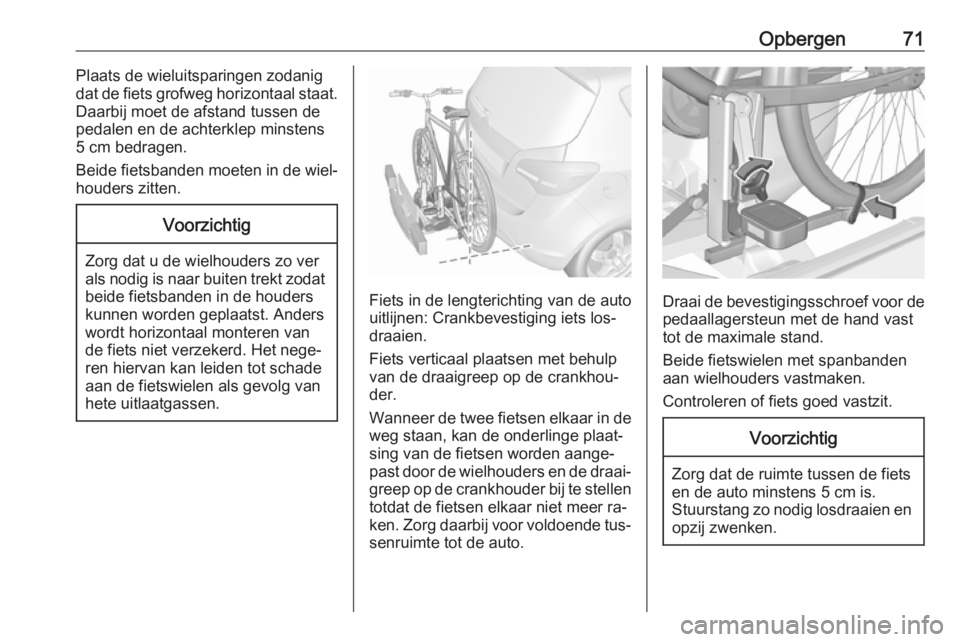

Page 73 of 255
Opbergen71Plaats de wieluitsparingen zodanig
dat de fiets grofweg horizontaal staat.
Daarbij moet de afstand tussen de
pedalen en de achterklep minstens
5 cm bedragen.
Beide fietsbanden moeten in de wiel‐
houders zitten.Voorzichtig
Zorg dat u de wielhouders zo ver
als nodig is naar buiten trekt zodat
beide fietsbanden in de houders
kunnen worden geplaatst. Anders
wordt horizontaal monteren van
de fiets niet verzekerd. Het nege‐
ren hiervan kan leiden tot schade
aan de fietswielen als gevolg van
hete uitlaatgassen.
Fiets in de lengterichting van de auto
uitlijnen: Crankbevestiging iets los‐
draaien.
Fiets verticaal plaatsen met behulp van de draaigreep op de crankhou‐
der.
Wanneer de twee fietsen elkaar in de weg staan, kan de onderlinge plaat‐
sing van de fietsen worden aange‐ past door de wielhouders en de draai‐ greep op de crankhouder bij te stellen
totdat de fietsen elkaar niet meer ra‐
ken. Zorg daarbij voor voldoende tus‐
senruimte tot de auto.Draai de bevestigingsschroef voor de pedaallagersteun met de hand vast
tot de maximale stand.
Beide fietswielen met spanbanden
aan wielhouders vastmaken.
Controleren of fiets goed vastzit.
Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Page 74 of 255
72OpbergenDe instellingen voor de wielhouders
en de draaigreep van de crankhouder moeten voor elke fiets worden geno‐
teerd en bewaard. Een correcte voor‐
instelling vergemakkelijkt het op‐
nieuw aanbrengen van de fiets.
Let op
Er wordt aangeraden om een waar‐
schuwing bij de achterste fiets te be‐
vestigen voor beter zicht.
Fiets van het draagsysteem
achteraan verwijderen
Spanbanden van beide fietswielen
losmaken.
Fiets vasthouden, de klemschroef op
de crankbevestiging losdraaien, de
crankbevestiging optillen en verwijde‐
ren.
Draagsysteem achteraan
inschuiven
Druk de houders van de pedaalcrank
in de uitsparing van de pedaalcrank
zoals op de afbeelding wordt ge‐
toond.
Spanband erin steken en zo ver mo‐
gelijk stevig naar beneden trekken.

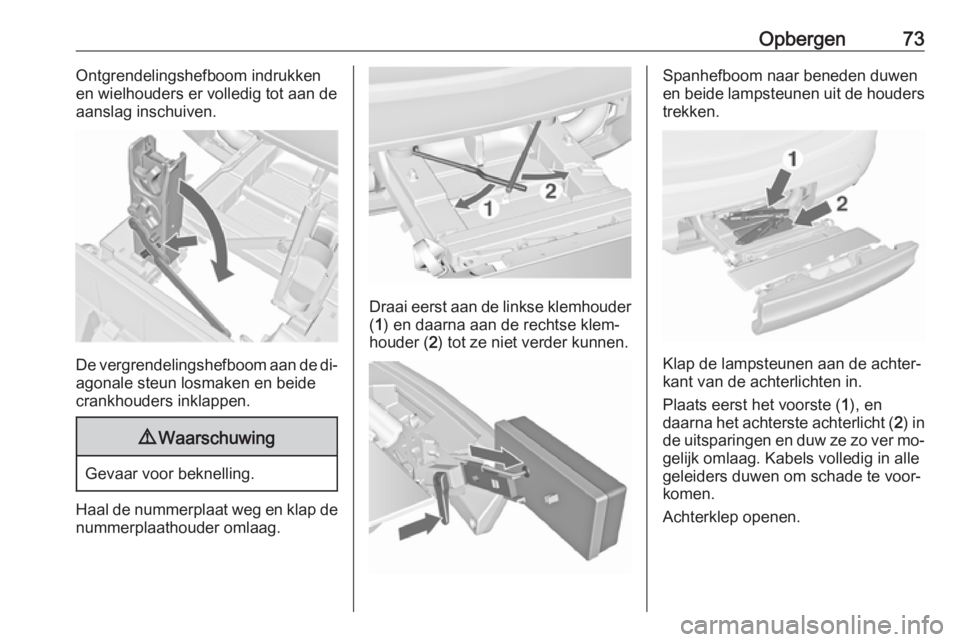

Page 75 of 255
Opbergen73Ontgrendelingshefboom indrukken
en wielhouders er volledig tot aan de aanslag inschuiven.
De vergrendelingshefboom aan de di‐ agonale steun losmaken en beide
crankhouders inklappen.
9 Waarschuwing
Gevaar voor beknelling.
Haal de nummerplaat weg en klap de
nummerplaathouder omlaag.
Draai eerst aan de linkse klemhouder
( 1 ) en daarna aan de rechtse klem‐
houder ( 2) tot ze niet verder kunnen.
Spanhefboom naar beneden duwen
en beide lampsteunen uit de houders trekken.
Klap de lampsteunen aan de achter‐
kant van de achterlichten in.
Plaats eerst het voorste ( 1), en
daarna het achterste achterlicht ( 2) in
de uitsparingen en duw ze zo ver mo‐
gelijk omlaag. Kabels volledig in alle
geleiders duwen om schade te voor‐
komen.
Achterklep openen.
Page 76 of 255
74Opbergen
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Til het systeem
iets op en druk het op de bumper tot‐
dat het vastklikt.
Ontgrendelingshefboom moet naar
uitgangspositie terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.
Bagageruimte
Rugleuningen achterbank
neerklappen
De rugleuning van de achterbank be‐ staat uit drie delen. Alle delen kunnen
apart worden neergeklapt om de ba‐
gageruimte te vergroten.9 Waarschuwing
Leg geen voorwerpen onder of
achter de stoelen. De voorwerpen kunnen beschadigd raken en de
geleiderails vergrendelen wellicht
niet meer goed.
U creëert een compleet platte laad‐
ruimte door eerst de middelste zit‐
plaats en dan de buitenste zitplaatsen
van de achterbank neer te klappen.
Voorzichtig
Klap de buitenste rugleuningen
niet neer als de stoelen in de bin‐ nenste stand staan. Hierdoor zou‐ den de stoelen schade kunnen op‐
lopen.
Verwijder zo nodig de bagageruimte-
afdekking 3 75.
Druk op de pal om de hoofdsteun los
te zetten en omlaag te drukken 3 35.
Haal de veiligheidsgordel uit de op‐
hangklem op de rugleuning.

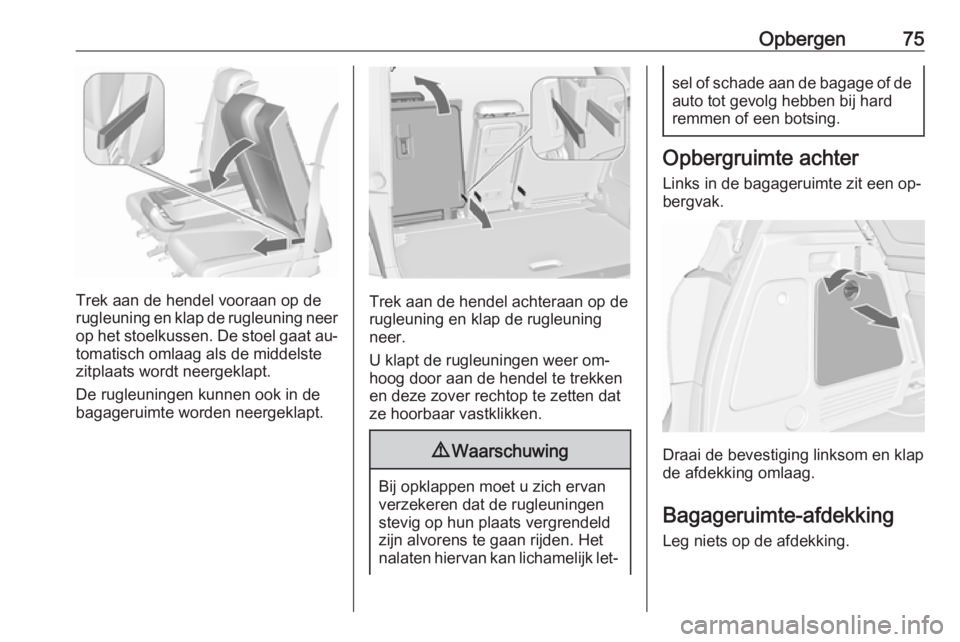

Page 77 of 255
Opbergen75
Trek aan de hendel vooraan op de
rugleuning en klap de rugleuning neer op het stoelkussen. De stoel gaat au‐
tomatisch omlaag als de middelste
zitplaats wordt neergeklapt.
De rugleuningen kunnen ook in de
bagageruimte worden neergeklapt.Trek aan de hendel achteraan op de
rugleuning en klap de rugleuning neer.
U klapt de rugleuningen weer om‐
hoog door aan de hendel te trekken
en deze zover rechtop te zetten dat
ze hoorbaar vastklikken.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk let‐
sel of schade aan de bagage of de auto tot gevolg hebben bij hard
remmen of een botsing.
Opbergruimte achter
Links in de bagageruimte zit een op‐
bergvak.
Draai de bevestiging linksom en klap
de afdekking omlaag.
Bagageruimte-afdekking Leg niets op de afdekking.

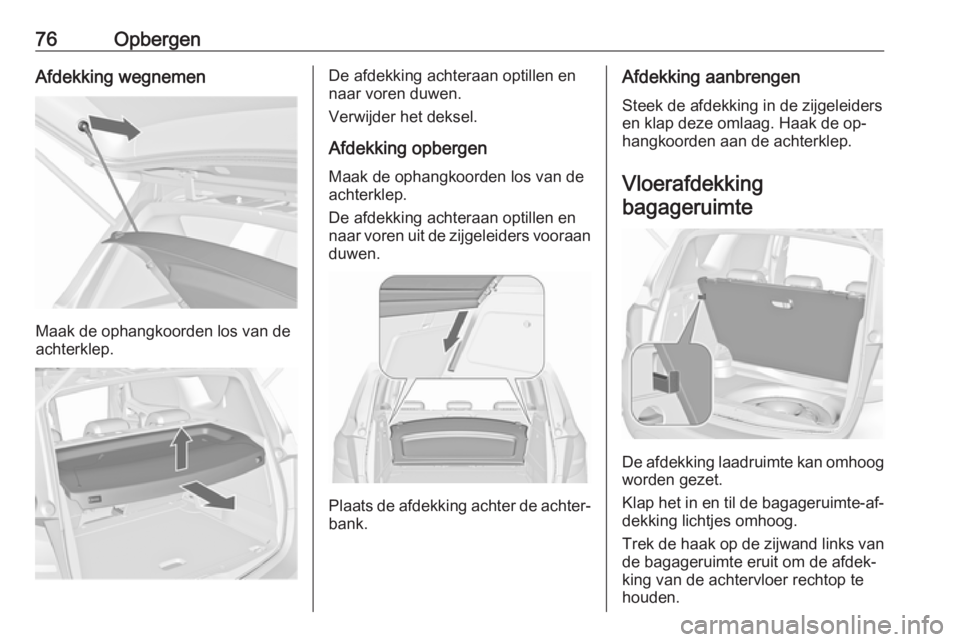

Page 78 of 255
76OpbergenAfdekking wegnemen
Maak de ophangkoorden los van de
achterklep.
De afdekking achteraan optillen en
naar voren duwen.
Verwijder het deksel.
Afdekking opbergen Maak de ophangkoorden los van de
achterklep.
De afdekking achteraan optillen en naar voren uit de zijgeleiders vooraan duwen.
Plaats de afdekking achter de achter‐
bank.
Afdekking aanbrengen
Steek de afdekking in de zijgeleiders
en klap deze omlaag. Haak de op‐ hangkoorden aan de achterklep.
Vloerafdekking
bagageruimte
De afdekking laadruimte kan omhoog worden gezet.
Klap het in en til de bagageruimte-af‐
dekking lichtjes omhoog.
Trek de haak op de zijwand links van
de bagageruimte eruit om de afdek‐
king van de achtervloer rechtop te
houden.

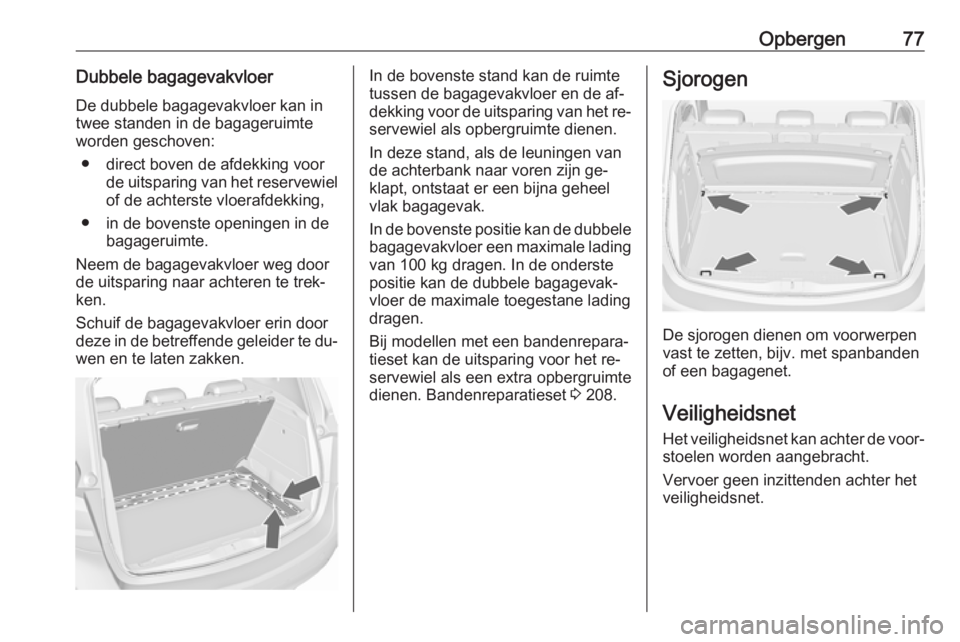

Page 79 of 255
Opbergen77Dubbele bagagevakvloer
De dubbele bagagevakvloer kan in
twee standen in de bagageruimte
worden geschoven:
● direct boven de afdekking voor de uitsparing van het reservewielof de achterste vloerafdekking,
● in de bovenste openingen in de bagageruimte.
Neem de bagagevakvloer weg door
de uitsparing naar achteren te trek‐
ken.
Schuif de bagagevakvloer erin door deze in de betreffende geleider te du‐
wen en te laten zakken.In de bovenste stand kan de ruimte
tussen de bagagevakvloer en de af‐
dekking voor de uitsparing van het re‐
servewiel als opbergruimte dienen.
In deze stand, als de leuningen van
de achterbank naar voren zijn ge‐
klapt, ontstaat er een bijna geheel
vlak bagagevak.
In de bovenste positie kan de dubbele
bagagevakvloer een maximale lading van 100 kg dragen. In de onderste
positie kan de dubbele bagagevak‐
vloer de maximale toegestane lading
dragen.
Bij modellen met een bandenrepara‐
tieset kan de uitsparing voor het re‐
servewiel als een extra opbergruimte
dienen. Bandenreparatieset 3 208.Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
Veiligheidsnet Het veiligheidsnet kan achter de voor‐
stoelen worden aangebracht.
Vervoer geen inzittenden achter het
veiligheidsnet.
Page 80 of 255
78OpbergenMonteren
Het dakframe bevat twee montageo‐
peningen: hang de stang van het net
aan een kant, druk naar voren en klik vast. Trek de stang uit, hang aan an‐
dere kant op, druk naar voren en klik vast.
Hang de haken van de netspanrie‐
men in de sjorogen in de vloer achter
de voorstoelen. Span het net door aan het losse uiteinde van de riem te
trekken.
Aan beide zijden ophangen en span‐
nen.
Verwijderen Kantel de lengteverstelling van denetspanriemen omhoog en maak de riemen aan beide zijden los. Koppel
de bovenste stang aan een kant en
daarna aan de volgende kant los en
haal deze uit de openingen.
Opbergen
Leg de spanbanden zoals getoond op de afbeelding en leg deze langs het
veiligheidsnet.
