OPEL MERIVA 2016 Instruktionsbog (in Danish)
Manufacturer: OPEL, Model Year: 2016, Model line: MERIVA, Model: OPEL MERIVA 2016Pages: 247, PDF Size: 8.03 MB
Page 71 of 247
Opbevaring69
Sæt stropperne i holderne og træk sålangt nedefter som muligt.
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Fjern nummerpladen og vip nummer‐
pladeholderen ned.
Sving først den venstre klemarm ( 1)
tilbage, og derefter den højre kle‐ marm ( 2), indtil de standser.
Page 72 of 247
70OpbevaringTryk spændearmen ned og træk
begge lygter ud af holderne.
Klap lampeholderne ind på bagsiden
af baglygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til ud‐
gangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Nedfældning af bagsæderyglænBagsæderyglænet er delt i tre dele.
Alle dele kan klappes ned individuelt
for at forøge størrelsen på lastrum‐
met.9 Advarsel
Anbring ikke genstande under el‐
ler bag sæderne. Genstandene
kan blive beskadiget og forhindre,
at styreskinnerne låser korrekt.
Der fås en helt fladt bagagerums‐
bund, hvis først midtersædet og der‐
efter de yderste bagsæderyglæn
klappes ned.
Forsigtig
Klap ikke de yderste sæderyglæn
ned, mens sæderne befinder sig i
inderposition. Sæderne kan blive
beskadiget.
Page 73 of 247
Opbevaring71Fjern lastrumsdækkenet om nødven‐
digt 3 72.
Tryk på låsen for at frigøre og skubbe
hovedstøtten nedad 3 34.
Tag sikkerhedsselen ud af holdeklip‐
sen på ryglænet.
Træk i håndtaget på forsiden af ryg‐
lænet og klap ryglænet ned på sæde‐
hynden. Sædet sænkes automatisk,
hvis midtersædet klappes ned.
Ryglænene kan også klappes ned fra lastrummet.Træk i håndtaget på bagsiden af ryg‐
lænet og klap ryglænet ned.
Ryglænene rettes op ved at trække i
håndtaget og løfte dem til en opret
stilling, indtil det kan høres, at de går
i hak.
9 Advarsel
Når ryglænene slås op, sørg da
for, at de er forsvarligt låst i korrekt
position, før du kører af sted. Hvis du undlader at gøre dette, kan der
i tilfælde af en kraftig opbremsning eller en kollision opstå personska‐
der eller beskadigelse af køretø‐
jets last.
Page 74 of 247

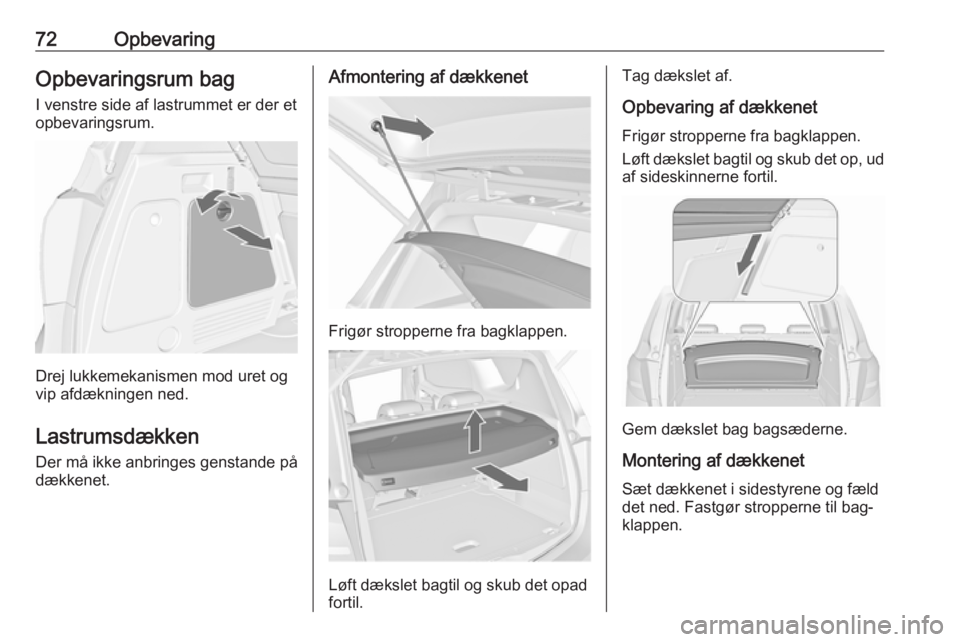

72OpbevaringOpbevaringsrum bag
I venstre side af lastrummet er der et
opbevaringsrum.
Drej lukkemekanismen mod uret og
vip afdækningen ned.
Lastrumsdækken Der må ikke anbringes genstande på
dækkenet.
Afmontering af dækkenet
Frigør stropperne fra bagklappen.
Løft dækslet bagtil og skub det opad
fortil.
Tag dækslet af.
Opbevaring af dækkenet Frigør stropperne fra bagklappen.
Løft dækslet bagtil og skub det op, ud
af sideskinnerne fortil.
Gem dækslet bag bagsæderne.
Montering af dækkenet Sæt dækkenet i sidestyrene og fæld
det ned. Fastgør stropperne til bag‐
klappen.
Page 75 of 247

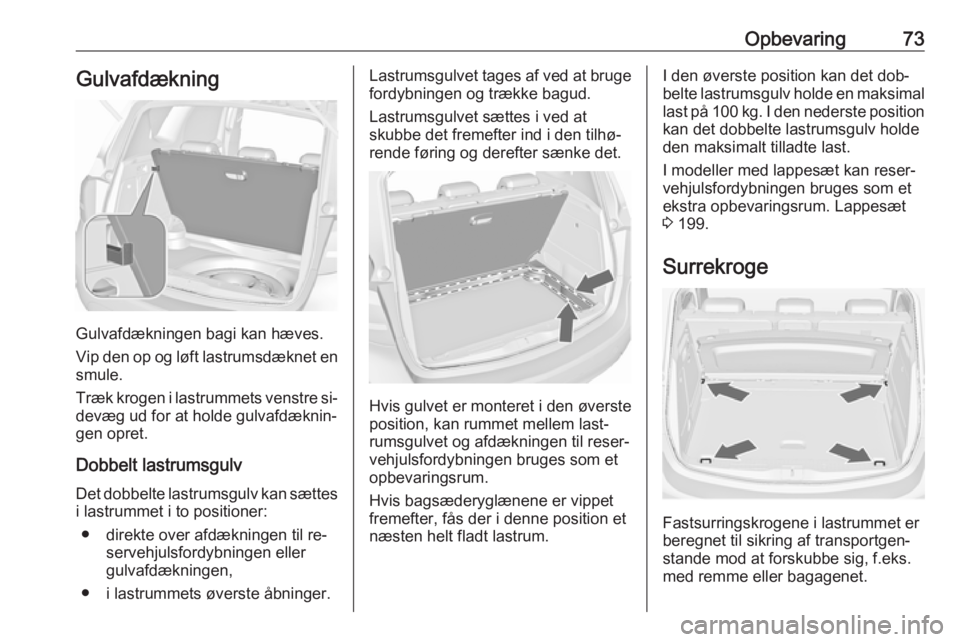

Opbevaring73Gulvafdækning
Gulvafdækningen bagi kan hæves.
Vip den op og løft lastrumsdæknet en
smule.
Træk krogen i lastrummets venstre si‐ devæg ud for at holde gulvafdæknin‐
gen opret.
Dobbelt lastrumsgulv Det dobbelte lastrumsgulv kan sættes i lastrummet i to positioner:
● direkte over afdækningen til re‐ servehjulsfordybningen eller
gulvafdækningen,
● i lastrummets øverste åbninger.
Lastrumsgulvet tages af ved at bruge
fordybningen og trække bagud.
Lastrumsgulvet sættes i ved at
skubbe det fremefter ind i den tilhø‐
rende føring og derefter sænke det.
Hvis gulvet er monteret i den øverste
position, kan rummet mellem last‐
rumsgulvet og afdækningen til reser‐
vehjulsfordybningen bruges som et opbevaringsrum.
Hvis bagsæderyglænene er vippet
fremefter, fås der i denne position et
næsten helt fladt lastrum.
I den øverste position kan det dob‐
belte lastrumsgulv holde en maksimal
last på 100 kg. I den nederste position kan det dobbelte lastrumsgulv holde
den maksimalt tilladte last.
I modeller med lappesæt kan reser‐
vehjulsfordybningen bruges som et
ekstra opbevaringsrum. Lappesæt
3 199.
Surrekroge
Fastsurringskrogene i lastrummet er
beregnet til sikring af transportgen‐
stande mod at forskubbe sig, f.eks. med remme eller bagagenet.
Page 76 of 247

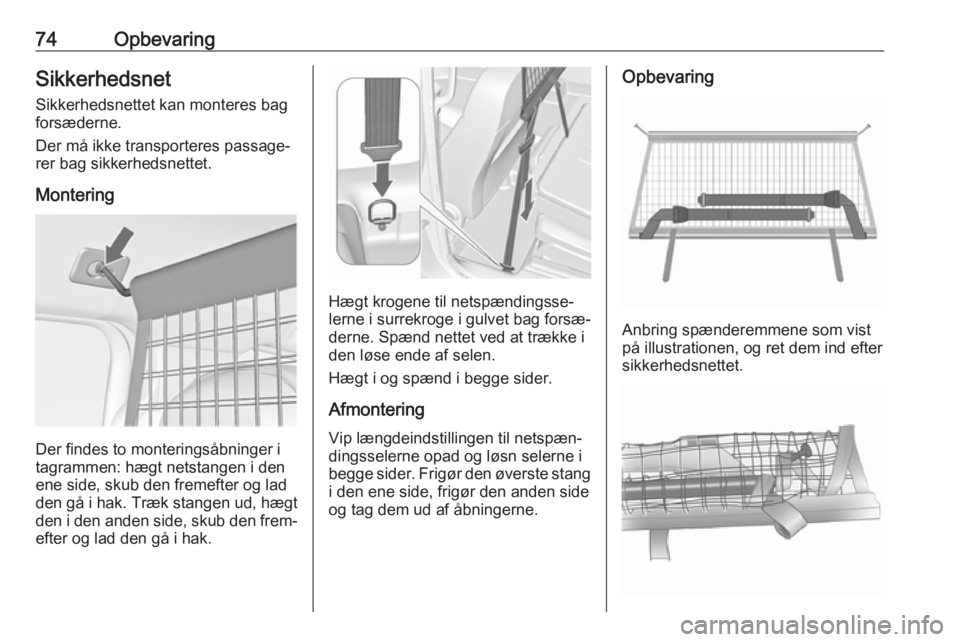

74OpbevaringSikkerhedsnet
Sikkerhedsnettet kan monteres bag
forsæderne.
Der må ikke transporteres passage‐ rer bag sikkerhedsnettet.
Montering
Der findes to monteringsåbninger i
tagrammen: hægt netstangen i den
ene side, skub den fremefter og lad
den gå i hak. Træk stangen ud, hægt
den i den anden side, skub den frem‐ efter og lad den gå i hak.
Hægt krogene til netspændingsse‐
lerne i surrekroge i gulvet bag forsæ‐
derne. Spænd nettet ved at trække i
den løse ende af selen.
Hægt i og spænd i begge sider.
Afmontering
Vip længdeindstillingen til netspæn‐
dingsselerne opad og løsn selerne i
begge sider. Frigør den øverste stang
i den ene side, frigør den anden side
og tag dem ud af åbningerne.
Opbevaring
Anbring spænderemmene som vist
på illustrationen, og ret dem ind efter
sikkerhedsnettet.
Page 77 of 247
Opbevaring75Rul den øverste netstang ned til cirka
over midten.
Anbring den øverste netstang over
spænderemmene ved siden af den
nederste netstang. Krogene på den øverste netstang skal pege væk fra
den nederste netstang.
Sæt velcro-tape stramt omkring nettet ved siden af længdeindstillingerne.
Længdeindstillingerne og netstæn‐
gerne skal ligge fladt ved siden af hin‐
anden.
Anbring sikkerhedsnettet i rummet
mellem det dobbelte lastrumsgulv i
lastrummet. Gulvafdækning 3 73.
Udfoldelige fralæggeborde
Findes i forsædernes ryglæn.
Åbnes ved at trække opad, indtil de
går i hak.
Fold bordene ned ved at trykke nedad over modstanden.
Undgå at lægge tunge genstande på
det udfoldelige fralæggebord.
Advarselstrekant
Advarselstrekanten opbevares i rum‐
met bagest i lastrummet.
Førstehjælpskasse
Førstehjælpskassen og refleksve‐
sten opbevares under førersædet.
Anvend remmene.
Page 78 of 247

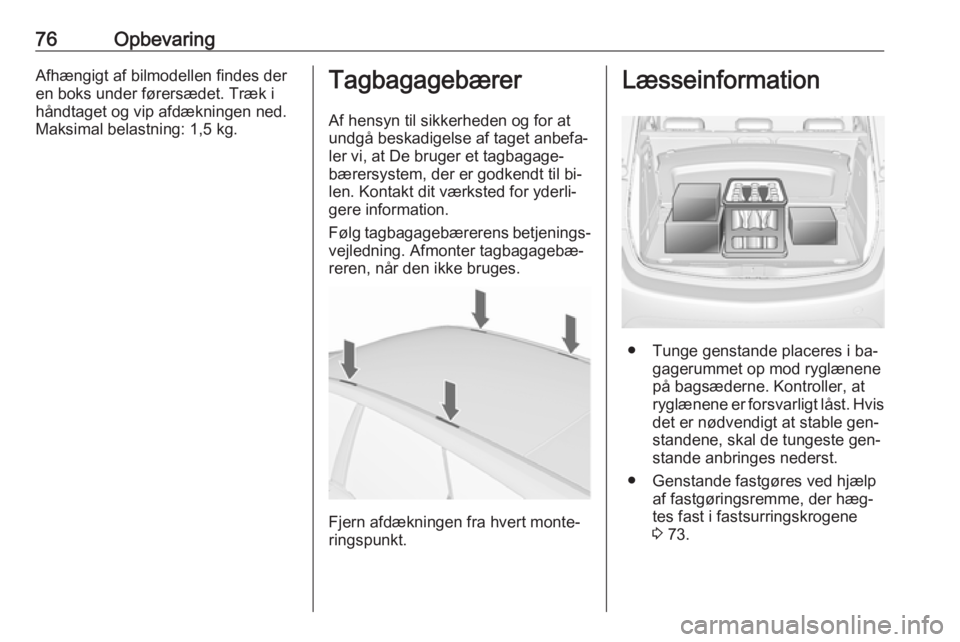

76OpbevaringAfhængigt af bilmodellen findes der
en boks under førersædet. Træk i
håndtaget og vip afdækningen ned.
Maksimal belastning: 1,5 kg.Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐ ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Fjern afdækningen fra hvert monte‐
ringspunkt.
Læsseinformation
● Tunge genstande placeres i ba‐ gagerummet op mod ryglænene
på bagsæderne. Kontroller, at
ryglænene er forsvarligt låst. Hvis
det er nødvendigt at stable gen‐
standene, skal de tungeste gen‐
stande anbringes nederst.
● Genstande fastgøres ved hjælp af fastgøringsremme, der hæg‐
tes fast i fastsurringskrogene
3 73.
Page 79 of 247
Opbevaring77
●Brug krogen på lastrummets ven‐
stre sidevæg til at hænge bære‐
poser på. Træk krogen ud. Mak‐
simal belastning: 3 kg.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Ved transport af genstande i ba‐ gagerummet må bagsæderyglæ‐nene ikke være fældet fremover.
● Lasten må ikke rage op over ryg‐
lænene.
● Læg aldrig genstande på baga‐ gerumsafdækningen eller på in‐
strumentpanelet, og tildæk ikke
føleren oven på instrumentpane‐
let.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedalerne, par‐
keringsbremsen og gearskiftet
eller hans/hendes bevægelses‐
frihed. Der må ikke være løse
genstande i kabinen.
● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan
genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
● Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 221) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at ind‐
skrive dataene for bilen i vægtta‐ bellen forrest i denne håndbog.
Køreklar vægt ifølge EF omfatter
førerens vægt (68 kg), bagage
(7 kg) og alle væsker (brændstof‐
tank 90 % fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind og
gør bilen vanskeligere at manøv‐ rere på grund af dens højere
tyngdepunkt. Lasten skal forde‐
les jævnt og fastgøres forsvarligt
med remme. Dæktrykket og bi‐
lens hastighed tilpasses efter be‐
lastningstilstanden. Kontroller med jævne mellemrum, om la‐
sten sidder fast, og efterspænd
remmene.
Kør ikke hurtigere end 120 km/t.
Den tilladte taglast er 60 kg. Tag‐ belastningen er den samlede
vægt af tagbagagebærer og last.
Page 80 of 247
78Instrumenter og betjeningInstrumenter og
betjeningBetjening ...................................... 79
Indstilling af rat .......................... 79
Knapper på rattet .......................79
Opvarmet rat ............................. 79
Horn ........................................... 80
Forrudevisker/-sprinkler .............80
Bagrudevisker/-sprinkler ............82
Udetemperatur .......................... 82
Ur ............................................... 83
Stikdåser ................................... 84
Lighter ....................................... 85
Askebægre ................................ 85
Advarselslamper, instrumenter
og kontrollamper ..........................85
Instrumentgruppe ......................85
Speedometer ............................. 85
Km-tæller ................................... 86
Triptæller ................................... 86
Omdrejningstæller .....................86
Brændstofmåler .........................86
Brændstofvælger .......................87
Kølevæsketermometer ..............87
Servicedisplay ........................... 87
Kontrollamper ............................ 88Blinklys...................................... 90
Selehusker ................................ 91
Airbag og selestrammere ..........91
Deaktivering af airbag ...............91
Ladesystem ............................... 92
Fejlkontrollampe ........................92
Bilen skal snart til service ..........92
Bremse og kobling .....................92
Træd på pedalen .......................92
Elektrisk parkeringsbremse .......93
Fejl i elektrisk parkeringsbremse ..................... 93
Blokeringsfri bremser (ABS) ......93
Skift op ...................................... 93
Styretøj med variabel servo .......93
Ultralydsparkeringsassistent .....93
Elektronisk stabilitetskontrol slået fra ..................................... 94
Elektronisk stabilitetskontrol og traction control .......................... 94
Traction Control-system slået fra ............................................. 94
Forvarmning .............................. 94
Dieselpartikelfilter ......................94
Dæktrykovervågningssystem ....94
Motorolietryk .............................. 95
Brændstofreserve ......................95
Startspærre ............................... 95
Nedsat motorydelse ..................95
Udvendige lygter .......................95Fjernlys...................................... 95
Adaptive forlygter ......................96
Tågelys ...................................... 96
Tågebaglys ................................ 96
Cruise control ............................ 96
Dør åben ................................... 96
Automatisk låsning ....................96
Informationsdisplays ....................97
Førerinformationscenter ............97
Grafisk info-display, farve-info- display .................................... 100
Fejlmeddelelser ......................... 102
Advarselsklokke ......................105
Batterispænding ......................105
Kørecomputer ............................ 106
Individuelle indstillinger ..............109
OnStar ....................................... 112
