OPEL MERIVA 2016 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2016, Model line: MERIVA, Model: OPEL MERIVA 2016Pages: 267, PDF Dimensioni: 8.09 MB
Page 211 of 267

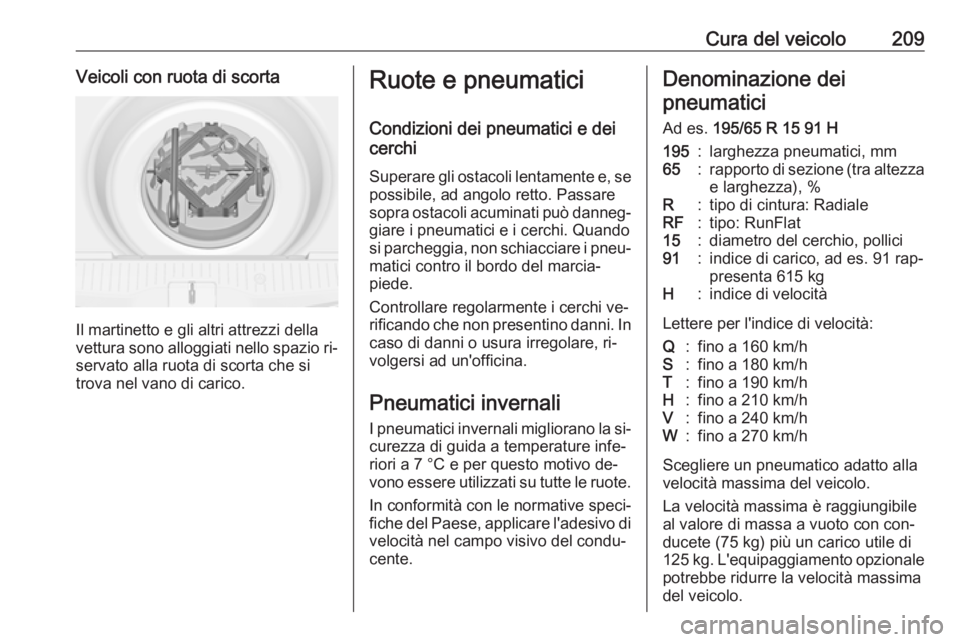

Cura del veicolo209Veicoli con ruota di scorta
Il martinetto e gli altri attrezzi della
vettura sono alloggiati nello spazio ri‐ servato alla ruota di scorta che si
trova nel vano di carico.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Denominazione dei
pneumatici
Ad es. 195/65 R 15 91 H195:larghezza pneumatici, mm65:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat15:diametro del cerchio, pollici91:indice di carico, ad es. 91 rap‐
presenta 615 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere un pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con con‐
ducete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Page 212 of 267

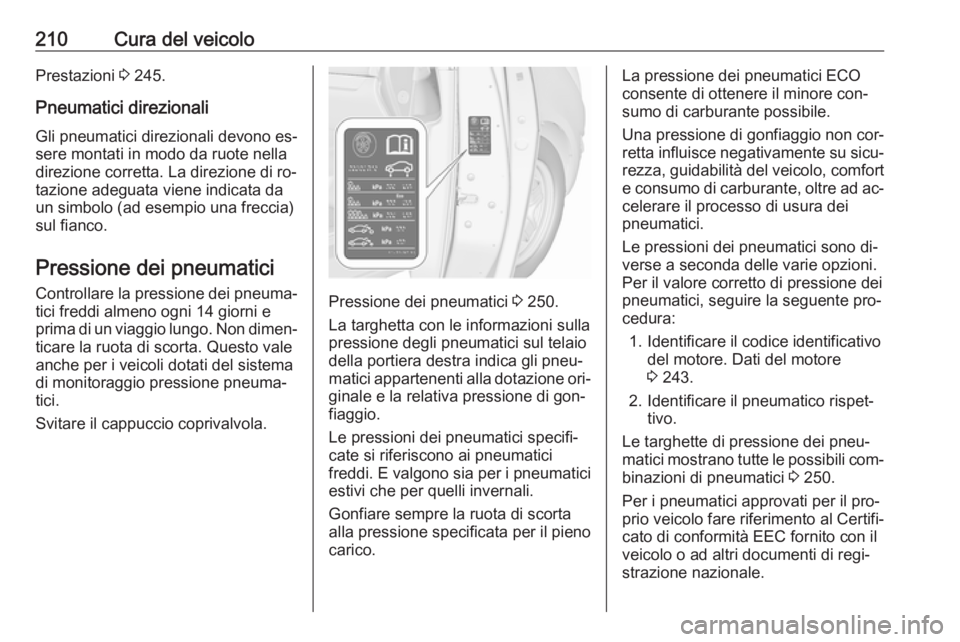

210Cura del veicoloPrestazioni 3 245.
Pneumatici direzionali
Gli pneumatici direzionali devono es‐
sere montati in modo da ruote nella
direzione corretta. La direzione di ro‐
tazione adeguata viene indicata da
un simbolo (ad esempio una freccia)
sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 250.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera destra indica gli pneu‐
matici appartenenti alla dotazione ori‐
ginale e la relativa pressione di gon‐
fiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 243.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 250.
Per i pneumatici approvati per il pro‐ prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Page 213 of 267

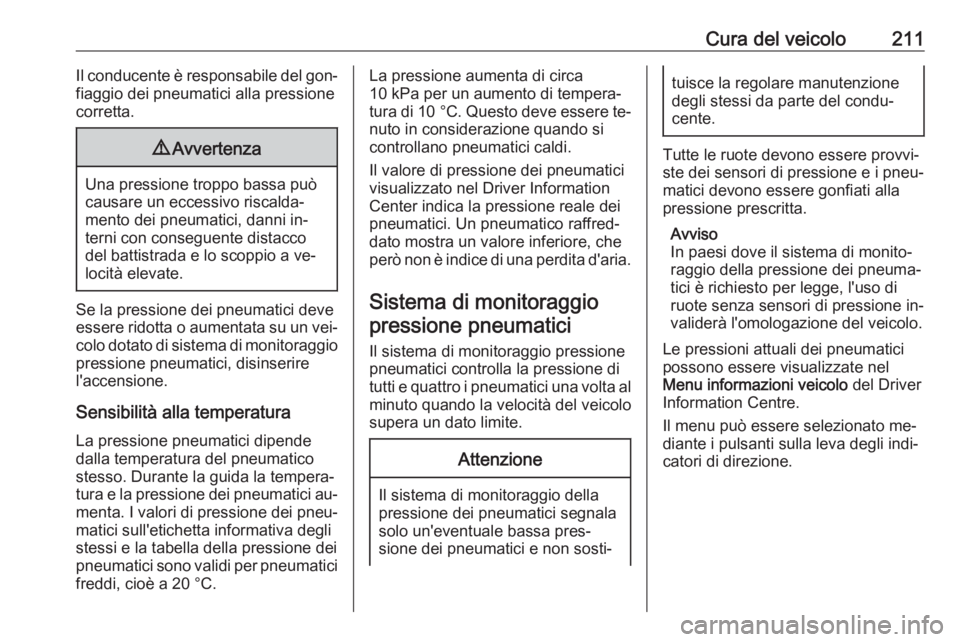

Cura del veicolo211Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione.
Sensibilità alla temperatura La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici au‐
menta. I valori di pressione dei pneu‐
matici sull'etichetta informativa degli
stessi e la tabella della pressione dei
pneumatici sono validi per pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere te‐
nuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che
però non è indice di una perdita d'aria.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressionepneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
Page 214 of 267

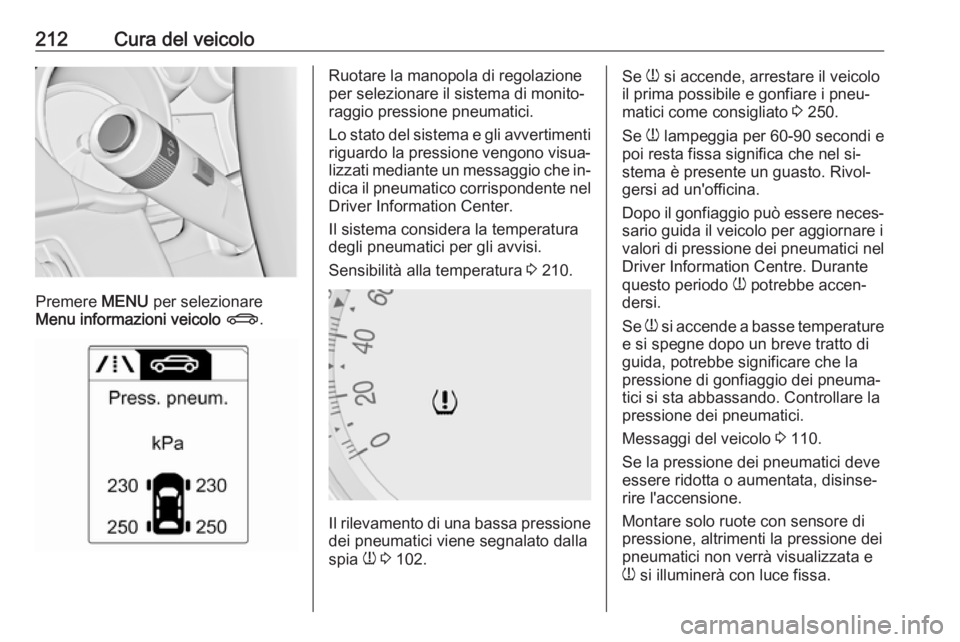

212Cura del veicolo
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che in‐ dica il pneumatico corrispondente nelDriver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Sensibilità alla temperatura 3 210.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 102.
Se
w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 250.
Se w lampeggia per 60-90 secondi e
poi resta fissa significa che nel si‐
stema è presente un guasto. Rivol‐
gersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guida il veicolo per aggiornare i
valori di pressione dei pneumatici nel
Driver Information Centre. Durante
questo periodo w potrebbe accen‐
dersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici si sta abbassando. Controllare la
pressione dei pneumatici.
Messaggi del veicolo 3 110.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, disinse‐
rire l'accensione.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Page 215 of 267

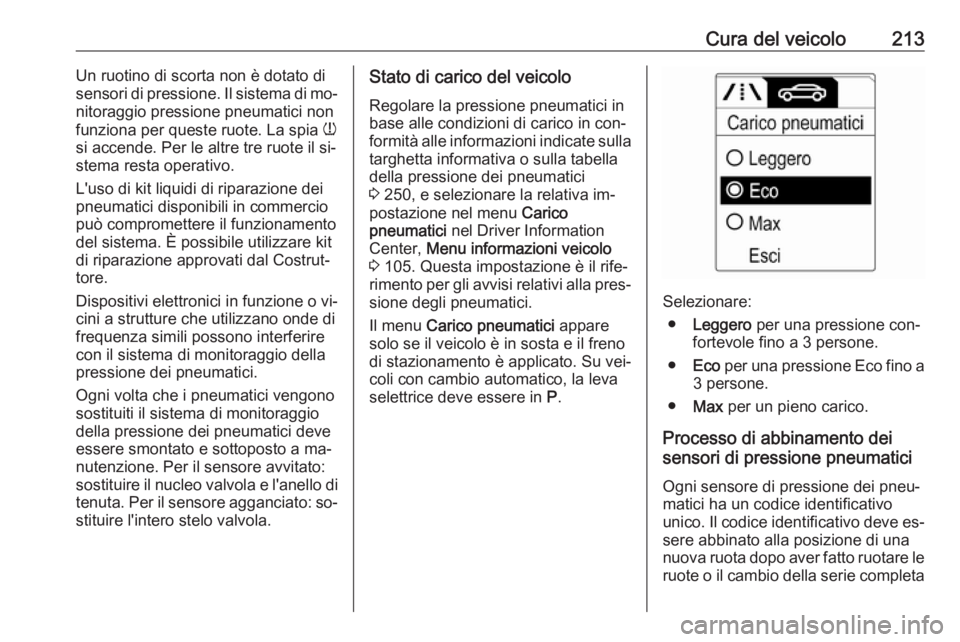

Cura del veicolo213Un ruotino di scorta non è dotato di
sensori di pressione. Il sistema di mo‐
nitoraggio pressione pneumatici non
funziona per queste ruote. La spia w
si accende. Per le altre tre ruote il si‐
stema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Dispositivi elettronici in funzione o vi‐ cini a strutture che utilizzano onde di
frequenza simili possono interferire
con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato:
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato: so‐ stituire l'intero stelo valvola.Stato di carico del veicolo
Regolare la pressione pneumatici in
base alle condizioni di carico in con‐
formità alle informazioni indicate sulla targhetta informativa o sulla tabella
della pressione dei pneumatici
3 250, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 105. Questa impostazione è il rife‐
rimento per gli avvisi relativi alla pres‐ sione degli pneumatici.
Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno
di stazionamento è applicato. Su vei‐
coli con cambio automatico, la leva
selettrice deve essere in P.
Selezionare:
● Leggero per una pressione con‐
fortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per un pieno carico.
Processo di abbinamento dei
sensori di pressione pneumatici
Ogni sensore di pressione dei pneu‐
matici ha un codice identificativo
unico. Il codice identificativo deve es‐
sere abbinato alla posizione di una
nuova ruota dopo aver fatto ruotare le ruote o il cambio della serie completa
Page 216 of 267

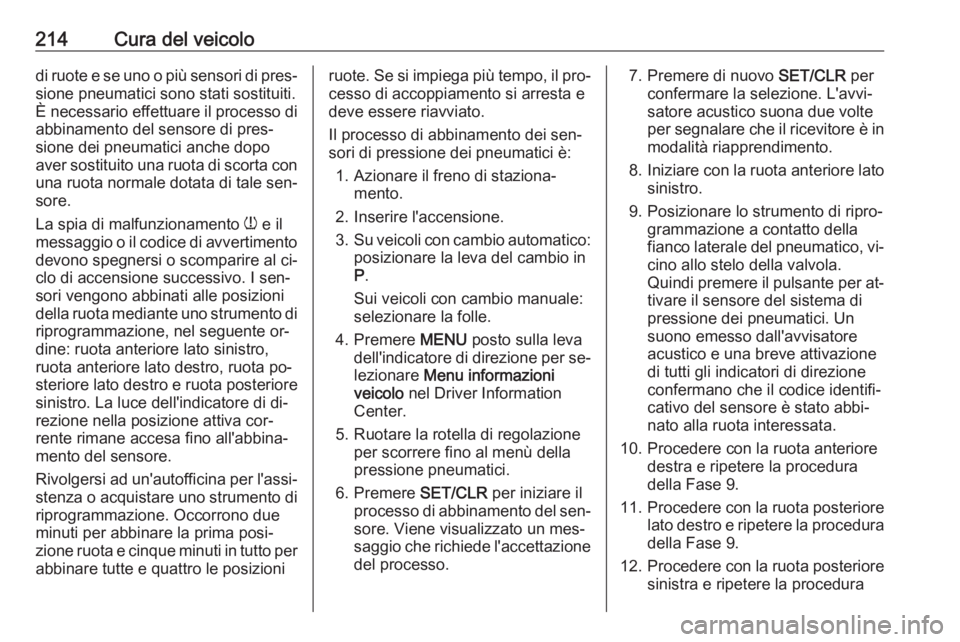

214Cura del veicolodi ruote e se uno o più sensori di pres‐sione pneumatici sono stati sostituiti.
È necessario effettuare il processo di
abbinamento del sensore di pres‐
sione dei pneumatici anche dopo
aver sostituito una ruota di scorta con
una ruota normale dotata di tale sen‐
sore.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento devono spegnersi o scomparire al ci‐
clo di accensione successivo. I sen‐
sori vengono abbinati alle posizioni
della ruota mediante uno strumento di
riprogrammazione, nel seguente or‐
dine: ruota anteriore lato sinistro,
ruota anteriore lato destro, ruota po‐
steriore lato destro e ruota posteriore
sinistro. La luce dell'indicatore di di‐
rezione nella posizione attiva cor‐
rente rimane accesa fino all'abbina‐
mento del sensore.
Rivolgersi ad un'autofficina per l'assi‐ stenza o acquistare uno strumento di
riprogrammazione. Occorrono due
minuti per abbinare la prima posi‐
zione ruota e cinque minuti in tutto per abbinare tutte e quattro le posizioniruote. Se si impiega più tempo, il pro‐ cesso di accoppiamento si arresta e
deve essere riavviato.
Il processo di abbinamento dei sen‐
sori di pressione dei pneumatici è:
1. Azionare il freno di staziona‐ mento.
2. Inserire l'accensione.
3. Su veicoli con cambio automatico:
posizionare la leva del cambio in
P .
Sui veicoli con cambio manuale:
selezionare la folle.
4. Premere MENU posto sulla leva
dell'indicatore di direzione per se‐ lezionare Menu informazioni
veicolo nel Driver Information
Center.
5. Ruotare la rotella di regolazione per scorrere fino al menù della
pressione pneumatici.
6. Premere SET/CLR per iniziare il
processo di abbinamento del sen‐
sore. Viene visualizzato un mes‐ saggio che richiede l'accettazione
del processo.7. Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐
satore acustico suona due volte
per segnalare che il ricevitore è in
modalità riapprendimento.
8. Iniziare con la ruota anteriore lato
sinistro.
9. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐
cino allo stelo della valvola.
Quindi premere il pulsante per at‐ tivare il sensore del sistema di
pressione dei pneumatici. Un
suono emesso dall'avvisatore
acustico e una breve attivazione
di tutti gli indicatori di direzione
confermano che il codice identifi‐
cativo del sensore è stato abbi‐
nato alla ruota interessata.
10. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 9.
11. Procedere con la ruota posteriore
lato destro e ripetere la procedura della Fase 9.
12. Procedere con la ruota posteriore
sinistra e ripetere la procedura
Page 217 of 267

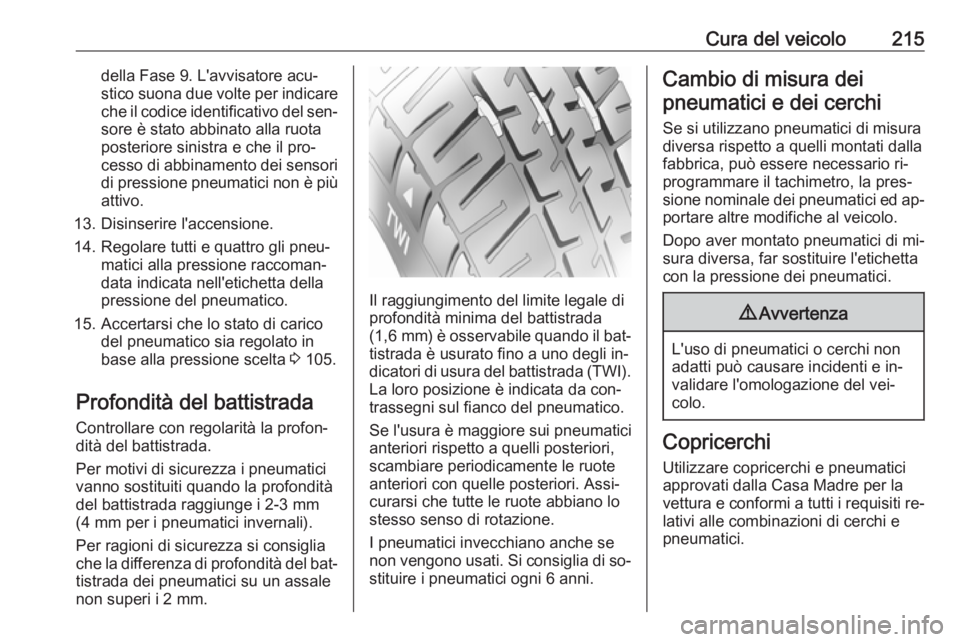

Cura del veicolo215della Fase 9. L'avvisatore acu‐
stico suona due volte per indicare che il codice identificativo del sen‐
sore è stato abbinato alla ruota
posteriore sinistra e che il pro‐
cesso di abbinamento dei sensori
di pressione pneumatici non è più attivo.
13. Disinserire l'accensione.
14. Regolare tutti e quattro gli pneu‐ matici alla pressione raccoman‐
data indicata nell'etichetta della
pressione del pneumatico.
15. Accertarsi che lo stato di carico del pneumatico sia regolato in
base alla pressione scelta 3 105.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per ragioni di sicurezza si consiglia
che la differenza di profondità del bat‐ tistrada dei pneumatici su un assale
non superi i 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi
Se si utilizzano pneumatici di misura diversa rispetto a quelli montati dallafabbrica, può essere necessario ri‐
programmare il tachimetro, la pres‐
sione nominale dei pneumatici ed ap‐
portare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐ lativi alle combinazioni di cerchi e
pneumatici.
Page 218 of 267

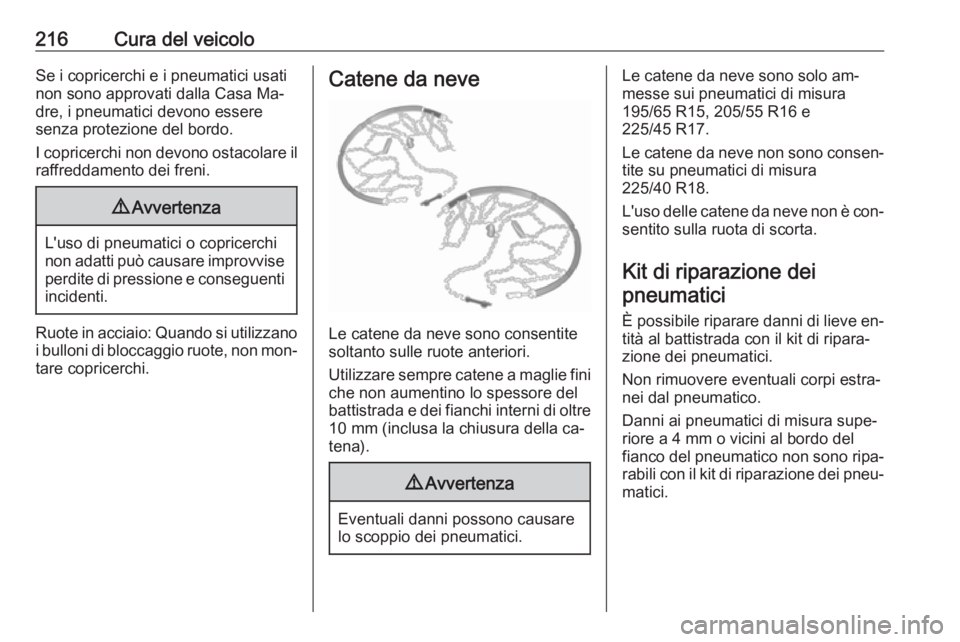

216Cura del veicoloSe i copricerchi e i pneumatici usatinon sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Ruote in acciaio: Quando si utilizzano i bulloni di bloccaggio ruote, non mon‐tare copricerchi.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono solo am‐
messe sui pneumatici di misura
195/65 R15, 205/55 R16 e
225/45 R17.
Le catene da neve non sono consen‐
tite su pneumatici di misura
225/40 R18.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei pneumatici
È possibile riparare danni di lieve en‐
tità al battistrada con il kit di ripara‐
zione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di misura supe‐
riore a 4 mm o vicini al bordo del
fianco del pneumatico non sono ripa‐
rabili con il kit di riparazione dei pneu‐
matici.
Page 219 of 267

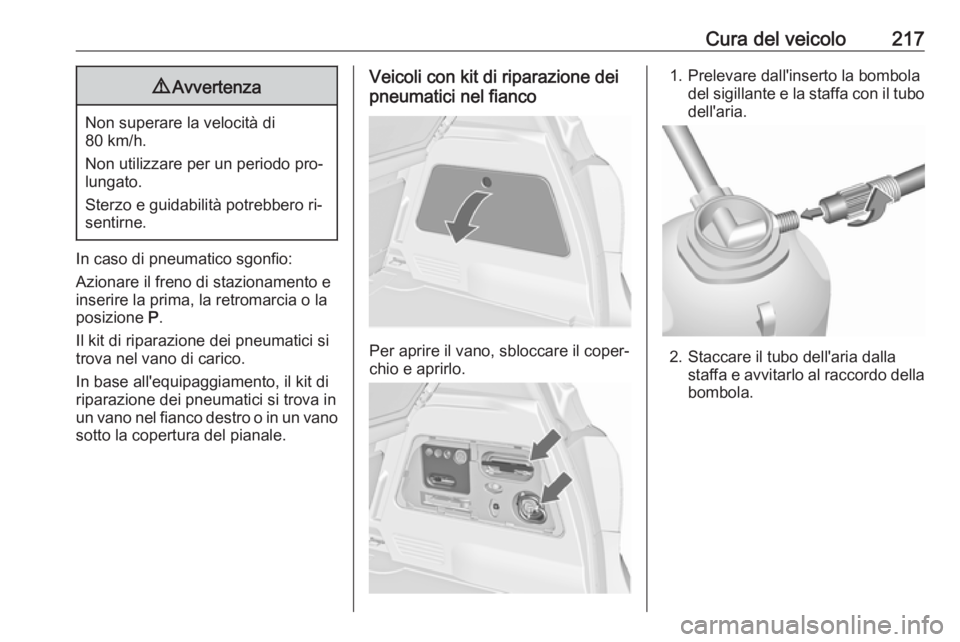

Cura del veicolo2179Avvertenza
Non superare la velocità di
80 km/h.
Non utilizzare per un periodo pro‐
lungato.
Sterzo e guidabilità potrebbero ri‐
sentirne.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
inserire la prima, la retromarcia o la
posizione P.
Il kit di riparazione dei pneumatici si
trova nel vano di carico.
In base all'equipaggiamento, il kit di
riparazione dei pneumatici si trova in
un vano nel fianco destro o in un vano sotto la copertura del pianale.
Veicoli con kit di riparazione dei
pneumatici nel fianco
Per aprire il vano, sbloccare il coper‐
chio e aprirlo.
1. Prelevare dall'inserto la bombola del sigillante e la staffa con il tubo
dell'aria.
2. Staccare il tubo dell'aria dalla staffa e avvitarlo al raccordo della
bombola.
Page 220 of 267

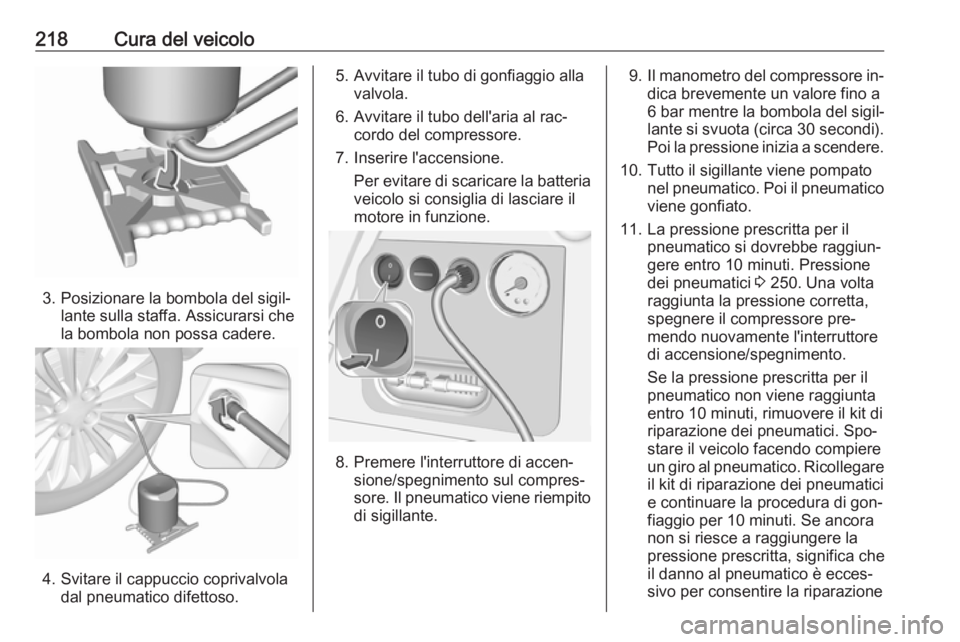

218Cura del veicolo
3. Posizionare la bombola del sigil‐lante sulla staffa. Assicurarsi che
la bombola non possa cadere.
4. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
5. Avvitare il tubo di gonfiaggio allavalvola.
6. Avvitare il tubo dell'aria al rac‐ cordo del compressore.
7. Inserire l'accensione. Per evitare di scaricare la batteria
veicolo si consiglia di lasciare il
motore in funzione.
8. Premere l'interruttore di accen‐ sione/spegnimento sul compres‐
sore. Il pneumatico viene riempito
di sigillante.
9. Il manometro del compressore in‐
dica brevemente un valore fino a
6 bar mentre la bombola del sigil‐
lante si svuota (circa 30 secondi).
Poi la pressione inizia a scendere.
10. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
11. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 250. Una volta
raggiunta la pressione corretta, spegnere il compressore pre‐
mendo nuovamente l'interruttore
di accensione/spegnimento.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
