Instruments et commandes109ou
● Affichage d'informations
couleurs
Le Info-Display se trouve dans le ta‐ bleau de bord au-dessus de l'Infotain‐
ment System.
Affichage d'informations
graphique
Selon l'Infotainment System, l'affi‐
chage d'informations graphique est
disponible en deux versions.
L'affichage d'informations graphique indique :
● l'heure 3 89
● la température extérieure 3 88
● la date 3 89
● les réglages de climatisation électronique 3 140
● Infotainment System, voir la des‐
cription de l'Infotainment System
dans le manuel de l'Infotainment
● les réglages de personnalisation du véhicule 3 118
Affichage d'informations couleurs
L'affichage d'informations couleurs
indique en couleurs :
● l'heure 3 89
● la température extérieure 3 88
● la date 3 89
● les réglages de climatisation électronique 3 140
● caméra arrière 3 168
● Infotainment System, voir la des‐
cription de l'Infotainment System
dans le manuel de l'Infotainment
● navigation, voir la description de l'Infotainment System dans le
manuel de l'Infotainment

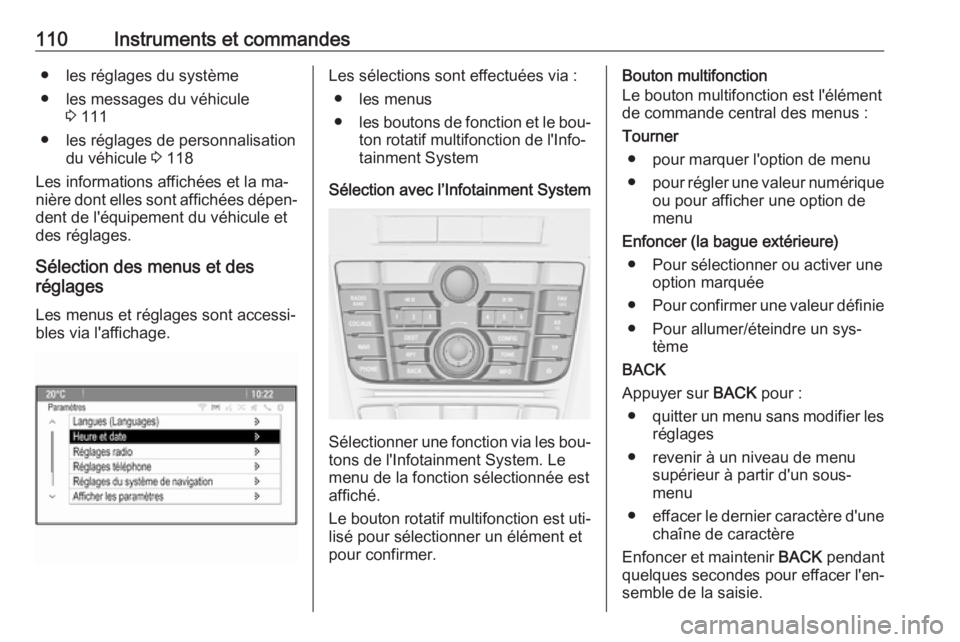

110Instruments et commandes● les réglages du système
● les messages du véhicule 3 111
● les réglages de personnalisation du véhicule 3 118
Les informations affichées et la ma‐ nière dont elles sont affichées dépen‐
dent de l'équipement du véhicule et
des réglages.
Sélection des menus et des
réglages
Les menus et réglages sont accessi‐
bles via l'affichage.Les sélections sont effectuées via :
● les menus
● les boutons de fonction et le bou‐
ton rotatif multifonction de l'Info‐
tainment System
Sélection avec l’Infotainment System
Sélectionner une fonction via les bou‐
tons de l'Infotainment System. Le
menu de la fonction sélectionnée est
affiché.
Le bouton rotatif multifonction est uti‐
lisé pour sélectionner un élément et
pour confirmer.
Bouton multifonction
Le bouton multifonction est l'élément
de commande central des menus :
Tourner ● pour marquer l'option de menu
● pour régler une valeur numérique
ou pour afficher une option de
menu
Enfoncer (la bague extérieure) ● Pour sélectionner ou activer une option marquée
● Pour confirmer une valeur définie
● Pour allumer/éteindre un sys‐ tème
BACK
Appuyer sur BACK pour :
● quitter un menu sans modifier les
réglages
● revenir à un niveau de menu supérieur à partir d'un sous-
menu
● effacer le dernier caractère d'une
chaîne de caractère
Enfoncer et maintenir BACK pendant
quelques secondes pour effacer l'en‐
semble de la saisie.

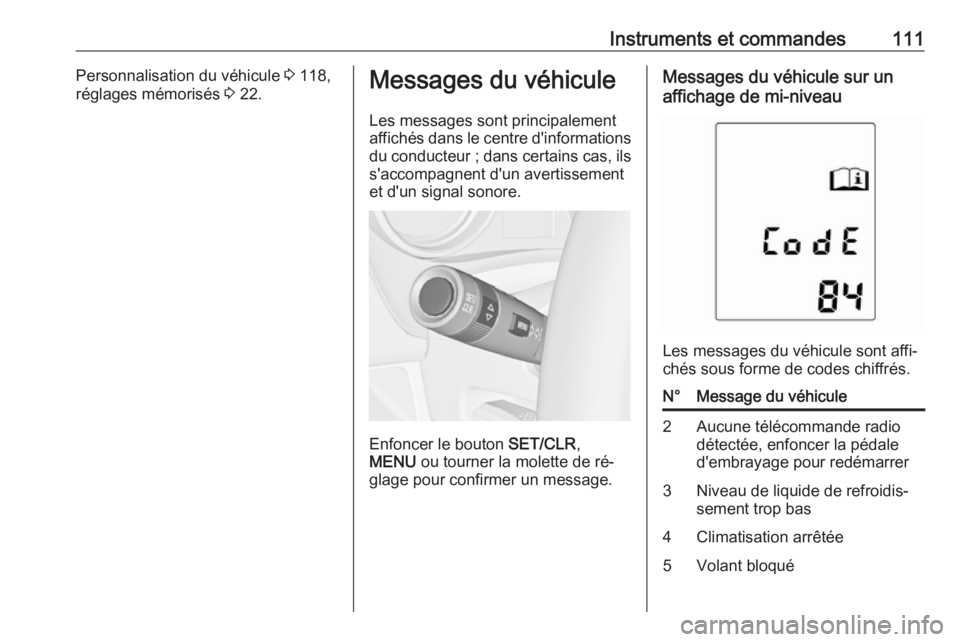

Instruments et commandes111Personnalisation du véhicule 3 118,
réglages mémorisés 3 22.Messages du véhicule
Les messages sont principalement
affichés dans le centre d'informations du conducteur ; dans certains cas, ils
s'accompagnent d'un avertissement
et d'un signal sonore.
Enfoncer le bouton SET/CLR,
MENU ou tourner la molette de ré‐
glage pour confirmer un message.
Messages du véhicule sur un
affichage de mi-niveau
Les messages du véhicule sont affi‐
chés sous forme de codes chiffrés.
N°Message du véhicule2Aucune télécommande radio
détectée, enfoncer la pédale
d'embrayage pour redémarrer3Niveau de liquide de refroidis‐
sement trop bas4Climatisation arrêtée5Volant bloqué

112Instruments et commandesN°Message du véhicule6Enfoncer la pédale de frein pour
desserrer le frein de stationne‐
ment électrique7Tourner le volant, couper le
contact puis le remettre9Tourner le volant, redémarrer le moteur12Véhicule surchargé13Surchauffe du compresseur15Défaillance du troisième feu
stop16Défaillance du feu stop17Dysfonctionnement de réglage
des phares18Défaillance du feu de croise‐
ment gauche19Défaillance du feu antibrouillard
arrière20Défaillance du feu de croise‐
ment droitN°Message du véhicule21Défaillance du feu de position
gauche22Défaillance du feu de position
droit23Défaillance du feu de recul24Défaillance de l'éclairage de
plaque25Défaillance du clignotant avant
gauche26Défaillance du clignotant arrière gauche27Défaillance du clignotant avant
droit28Défaillance du clignotant arrière droit29Vérifier les feux stop de la
remorque30Vérifier le feu de recul de la
remorque31Vérifier le clignotant gauche de
la remorqueN°Message du véhicule32Vérifier le clignotant droit de la
remorque33Vérifier le feu antibrouillard
arrière de la remorque34Vérifier les feux arrière de la
remorque35Remplacer la pile de la télécom‐ mande radio48Nettoyer le détecteur de zone
d'angle mort53Serrer le bouchon de carburant54Eau dans le filtre à gazole
(diesel)55Le filtre à particules est plein
3 15456Déséquilibre des pressions de
gonflage sur l'essieu avant57Déséquilibre des pressions de
gonflage sur l'essieu arrière58Pneus sans capteur TPMS
détectés

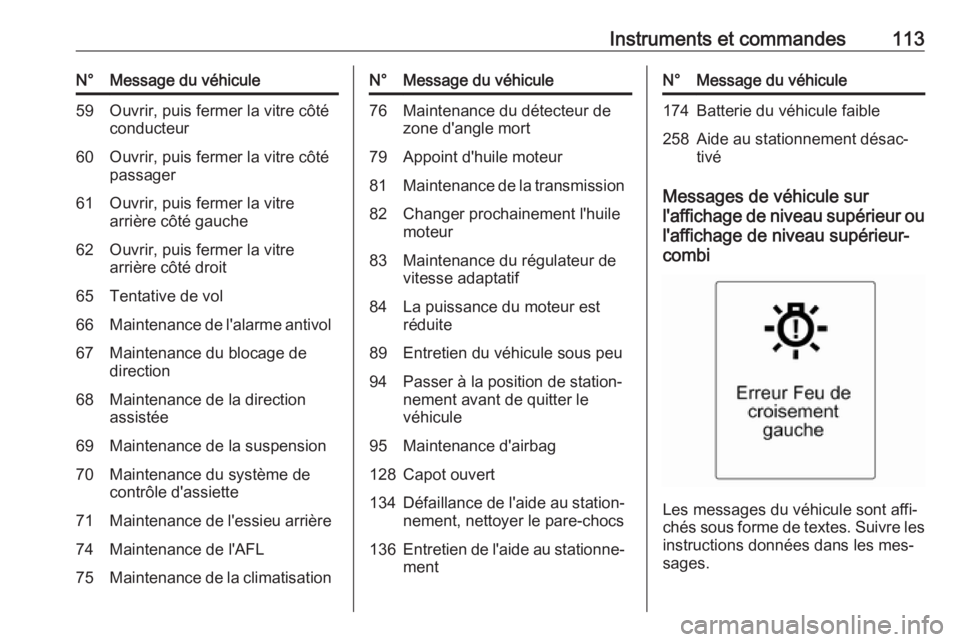

Instruments et commandes113N°Message du véhicule59Ouvrir, puis fermer la vitre côté
conducteur60Ouvrir, puis fermer la vitre côté
passager61Ouvrir, puis fermer la vitre
arrière côté gauche62Ouvrir, puis fermer la vitre
arrière côté droit65Tentative de vol66Maintenance de l'alarme antivol67Maintenance du blocage de
direction68Maintenance de la direction
assistée69Maintenance de la suspension70Maintenance du système de
contrôle d'assiette71Maintenance de l'essieu arrière74Maintenance de l'AFL75Maintenance de la climatisationN°Message du véhicule76Maintenance du détecteur de
zone d'angle mort79Appoint d'huile moteur81Maintenance de la transmission82Changer prochainement l'huile
moteur83Maintenance du régulateur de
vitesse adaptatif84La puissance du moteur est
réduite89Entretien du véhicule sous peu94Passer à la position de station‐
nement avant de quitter le
véhicule95Maintenance d'airbag128Capot ouvert134Défaillance de l'aide au station‐ nement, nettoyer le pare-chocs136Entretien de l'aide au stationne‐
mentN°Message du véhicule174Batterie du véhicule faible258Aide au stationnement désac‐
tivé
Messages de véhicule sur
l'affichage de niveau supérieur ou l'affichage de niveau supérieur-
combi
Les messages du véhicule sont affi‐
chés sous forme de textes. Suivre les instructions données dans les mes‐
sages.

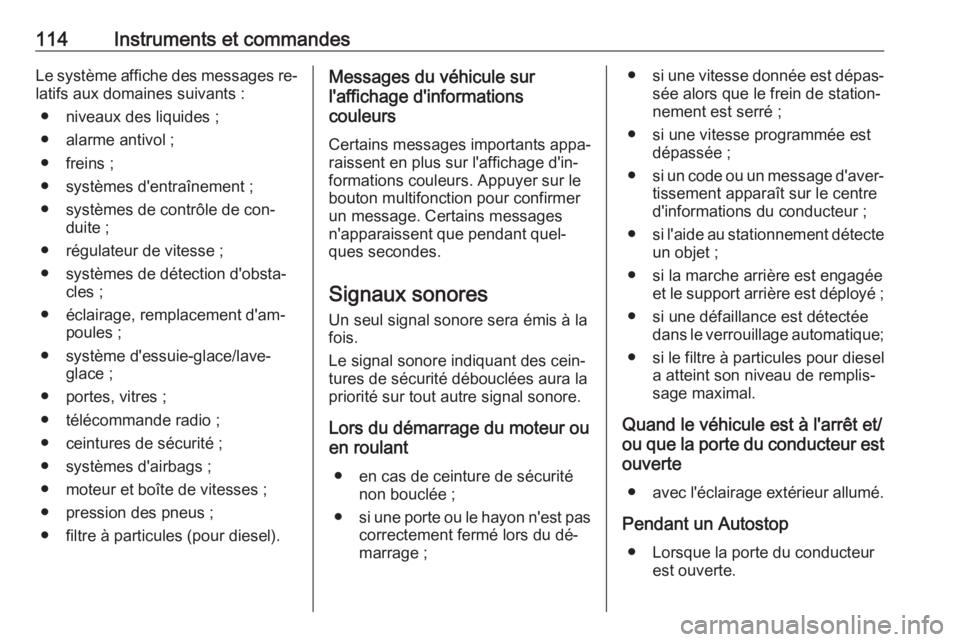

114Instruments et commandesLe système affiche des messages re‐
latifs aux domaines suivants :
● niveaux des liquides ;
● alarme antivol ;
● freins ;
● systèmes d'entraînement ;
● systèmes de contrôle de con‐ duite ;
● régulateur de vitesse ;
● systèmes de détection d'obsta‐ cles ;
● éclairage, remplacement d'am‐ poules ;
● système d'essuie-glace/lave- glace ;
● portes, vitres ;
● télécommande radio ; ● ceintures de sécurité ;
● systèmes d'airbags ;
● moteur et boîte de vitesses ;
● pression des pneus ;
● filtre à particules (pour diesel).Messages du véhicule sur
l'affichage d'informations
couleurs
Certains messages importants appa‐
raissent en plus sur l'affichage d'in‐
formations couleurs. Appuyer sur le
bouton multifonction pour confirmer
un message. Certains messages
n'apparaissent que pendant quel‐
ques secondes.
Signaux sonores Un seul signal sonore sera émis à la
fois.
Le signal sonore indiquant des cein‐ tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
Lors du démarrage du moteur ou
en roulant
● en cas de ceinture de sécurité non bouclée ;
● si une porte ou le hayon n'est pas
correctement fermé lors du dé‐
marrage ;● si une vitesse donnée est dépas‐
sée alors que le frein de station‐ nement est serré ;
● si une vitesse programmée est dépassée ;
● si un code ou un message d'aver‐
tissement apparaît sur le centre
d'informations du conducteur ;
● si l'aide au stationnement détecte
un objet ;
● si la marche arrière est engagée et le support arrière est déployé ;
● si une défaillance est détectée dans le verrouillage automatique;
● si le filtre à particules pour diesel
a atteint son niveau de remplis‐
sage maximal.
Quand le véhicule est à l'arrêt et/
ou que la porte du conducteur est
ouverte
● avec l'éclairage extérieur allumé.
Pendant un Autostop ● Lorsque la porte du conducteur est ouverte.

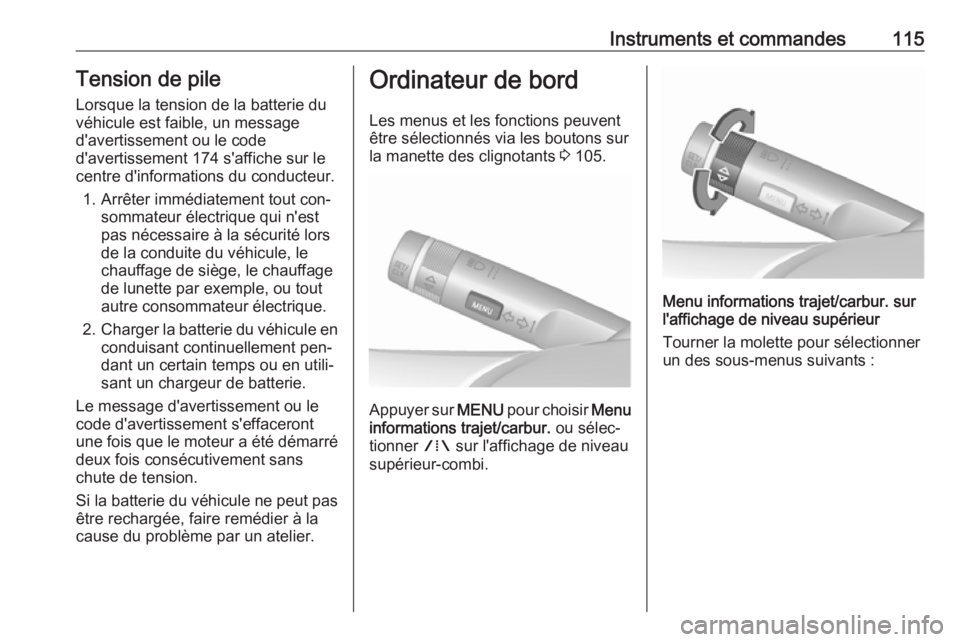

Instruments et commandes115Tension de pileLorsque la tension de la batterie duvéhicule est faible, un message
d'avertissement ou le code
d'avertissement 174 s'affiche sur le
centre d'informations du conducteur.
1. Arrêter immédiatement tout con‐ sommateur électrique qui n'est
pas nécessaire à la sécurité lors
de la conduite du véhicule, le
chauffage de siège, le chauffage
de lunette par exemple, ou tout
autre consommateur électrique.
2. Charger la batterie du véhicule en
conduisant continuellement pen‐
dant un certain temps ou en utili‐
sant un chargeur de batterie.
Le message d'avertissement ou le
code d'avertissement s'effaceront
une fois que le moteur a été démarré
deux fois consécutivement sans
chute de tension.
Si la batterie du véhicule ne peut pas être rechargée, faire remédier à la
cause du problème par un atelier.Ordinateur de bord
Les menus et les fonctions peuvent
être sélectionnés via les boutons sur
la manette des clignotants 3 105.
Appuyer sur MENU pour choisir Menu
informations trajet/carbur. ou sélec‐
tionner W sur l'affichage de niveau
supérieur-combi.
Menu informations trajet/carbur. sur
l'affichage de niveau supérieur
Tourner la molette pour sélectionner
un des sous-menus suivants :

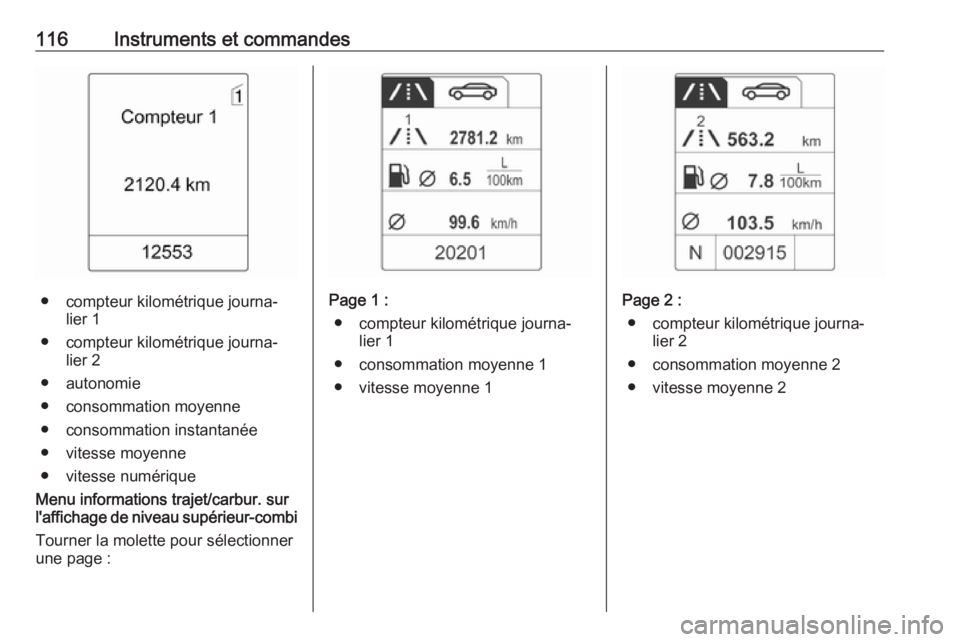

116Instruments et commandes
● compteur kilométrique journa‐lier 1
● compteur kilométrique journa‐ lier 2
● autonomie
● consommation moyenne ● consommation instantanée
● vitesse moyenne
● vitesse numérique
Menu informations trajet/carbur. sur
l'affichage de niveau supérieur-combi
Tourner la molette pour sélectionner
une page :Page 1 :
● compteur kilométrique journa‐ lier 1
● consommation moyenne 1
● vitesse moyenne 1Page 2 : ● compteur kilométrique journa‐ lier 2
● consommation moyenne 2
● vitesse moyenne 2

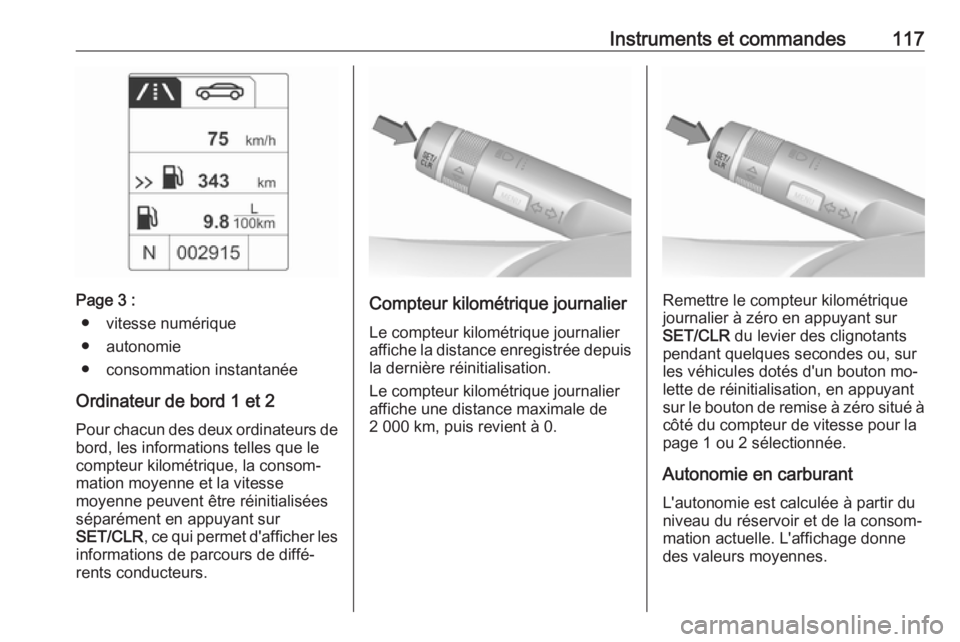

Instruments et commandes117
Page 3 :● vitesse numérique
● autonomie
● consommation instantanée
Ordinateur de bord 1 et 2 Pour chacun des deux ordinateurs de
bord, les informations telles que le compteur kilométrique, la consom‐
mation moyenne et la vitesse
moyenne peuvent être réinitialisées
séparément en appuyant sur
SET/CLR , ce qui permet d'afficher les
informations de parcours de diffé‐
rents conducteurs.Compteur kilométrique journalier
Le compteur kilométrique journalier
affiche la distance enregistrée depuis
la dernière réinitialisation.
Le compteur kilométrique journalier affiche une distance maximale de
2 000 km, puis revient à 0.Remettre le compteur kilométrique
journalier à zéro en appuyant sur
SET/CLR du levier des clignotants
pendant quelques secondes ou, sur
les véhicules dotés d'un bouton mo‐
lette de réinitialisation, en appuyant
sur le bouton de remise à zéro situé à côté du compteur de vitesse pour la
page 1 ou 2 sélectionnée.
Autonomie en carburant
L'autonomie est calculée à partir du
niveau du réservoir et de la consom‐
mation actuelle. L'affichage donne des valeurs moyennes.

118Instruments et commandesAprès avoir rajouté du carburant, l'au‐tonomie est automatiquement mise à
jour après un bref instant.
Si le niveau de carburant dans le ré‐
servoir est bas, un message apparaît sur l'affichage.
Lorsque le réservoir doit être immé‐
diatement rempli, un message d'aver‐
tissement s'affiche.
En plus, le témoin i s'allume ou cli‐
gnote dans la jauge 3 104.
Autonomie en carburant, version GPL Affichage de l'autonomie approxima‐
tive possible avec le carburant restant dans chaque réservoir respectif, es‐
sence et GPL, ainsi que de l'autono‐
mie totale avec la combinaison des
deux types de carburants. Pour pas‐
ser d'un mode à l'autre, appuyer sur
SET/CLR .
Consommation moyenne
Affichage de la consommation
moyenne. La mesure peut être réin‐
itialisée à tout moment et démarrée avec une valeur par défaut.Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des pour la page 1 ou 2 sélectionnée.
Sur les véhicules dotés d'un moteur GPL : La consommation moyenne est
indiquée pour le mode actuellement
sélectionné : GPL ou essence.
Consommation instantanée Affiche la consommation instantanée.Sur les véhicules dotés d'un moteur
GPL : La consommation instantanée
est indiquée pour le mode actuelle‐
ment sélectionné : GPL ou essence.
Vitesse moyenne Affichage de la vitesse moyenne. La
mesure peut être redémarrée à tout
moment.
Pour réinitialiser, appuyer sur
SET/CLR pendant quelques secon‐
des pour la page 1 ou 2 sélectionnée.
Vitesse numérique Affichage numérique de la vitesse
instantanée.Personnalisation du
véhicule
Le comportement du véhicule peut
être personnalisé en modifiant les ré‐
glages dans l'affichage d'informa‐
tions.
Certains réglages spécifiques à diffé‐
rents conducteurs peuvent être mé‐
morisés individuellement dans cha‐ cune des clés du véhicule. Réglagesmémorisés 3 22.
Selon l'équipement du véhicule et la
législation spécifique de certains
pays, certaines des fonctions décrites
peuvent ne pas être disponibles.
Certaines fonctions sont uniquement
affichées ou activées quand le mo‐
teur tourne.
Réglages personnels dans
l'affichage d'informations
graphique
CD 300/CD 400/CD 400plus
