OPEL MERIVA 2016 Сопственички прирачник

Нега на возилото209
2. Завртете го држачот насијалицата налево за да се
ослободи. Повлечете го
држачот од рефлекторот.
3. Откачете го држачот на ламбата од кабел штекерот
притискајќи ги јазичињата за
прицврстување.
4. Заменете ја ламбата и приклучете го држачот на
ламбата на кабел штекерот.
5. Вметнете го држачот на ламбата заглавувајќи ги двете
јазичиња во фарот и завртете
надесно за да се прицврсти.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.
Странично светло/Светло за
дневно возење
Страничните и светлата за дневно
возење се конструирани како LED-
сијалици. Во случај на дефект, нека ви ги заменат на сервис.Фарови за магла
До сијаличките може да се
пристапи од долната страна на
возилото.

210Нега на возилото1. Свртете го држачот насијалицата обратно од насоката
на стрелките на часовникот и
извадете го од фарот.
2. Откачете го држачот на сијалицата од кабел штекерот
со притиснување на држалката.
3. Извадете го и заменете го држачот на сијалицата заедно
со сијалицата.
4. Закачете го кабел штекерот.
5. Вметнете го држачот на сијалицата во фарот.
6. Завртете го држачот на сијалицата во насоката на
стрелките на часовникот и
заглавете го.
Предни трепкачи
1. Завртете го држачот на сијалицата обратно од насоката
на стрелките на часовникот и
извадете го.
2. Завртете ја сијалицата обратно од насоката на стрелките на
часовникот и извадете ја од
држачот на сијалицата.
3. Сменете ја сијалицата.
4. Вметнете го држачот на сијалицата во фарот и завртетего во насоката на стрелките на
часовникот.

Нега на возилото211Задни светла
1. Ослободете го капакот иизвадете го.
2.Отшрафете ги двете пластични
навртки за прицврстување
однатре со рака.
3. Внимателно извлечете го комплетот на светлото од
игличките за држење и
извадете го. Уверете се дека
цевката со кабелот останува во
положбата.
4. Откачете го кабел штекерот од носачот на сијалицата.
5. Откочете ги четирите дршки иизвадете го носачот на
сијалицата.
6. Извадете ја и заменете ја сијалицата.

212Нега на возилотоЗадно светло и стоп-светло (1)
Задно светло ( 2)
Трепкачи ( 3)
Верзија со светлечка диода
(LED):
Можат да се сменат само
светлото за сопирачките ( 1) и
трепкачот ( 2).
7. Вметнете го носачот на сијалицата во комплетот на
задното светло. Поврзете го
кабел штекерот. Наместете го
комплетот на светлото врз
игличките за држење и
затегнете ги навртките за
прицврстување. Затворете го
капакот и заглавете го.
8. Вклучете го палењето, вклучете ги и проверете ги ситесветла.
Задни светла во рамката на
задната врата

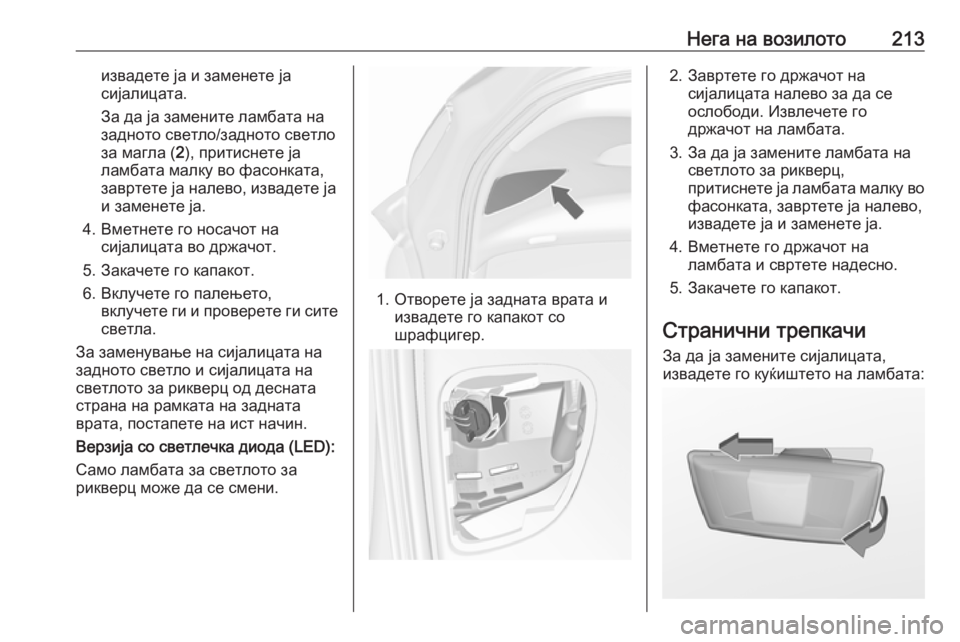

1. Отворете ја задната врата и извадете го капакот со
шрафцигер.
2. Притискајте ја дршката и извадете го носачот на
сијалицата удолу.
3. За да се замени сијалицата на светлото за рикверц ( 1),

Нега на возилото213извадете ја и заменете ја
сијалицата.
За да ја замените ламбата на
задното светло/задното светло за магла ( 2), притиснете ја
ламбата малку во фасонката,
завртете ја налево, извадете ја
и заменете ја.
4. Вметнете го носачот на сијалицата во држачот.
5. Закачете го капакот.
6. Вклучете го палењето, вклучете ги и проверете ги ситесветла.
За заменување на сијалицата на
задното светло и сијалицата на
светлото за рикверц од десната
страна на рамката на задната
врата, постапете на ист начин.
Верзија со светлечка диода (LED):
Само ламбата за светлото за
рикверц може да се смени.
1. Отворете ја задната врата и извадете го капакот со
шрафцигер.
2. Завртете го држачот на сијалицата налево за да се
ослободи. Извлечете го
држачот на ламбата.
3. За да ја замените ламбата на светлото за рикверц,
притиснете ја ламбата малку во
фасонката, завртете ја налево,
извадете ја и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Закачете го капакот.
Странични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:

214Нега на возилото1. Од левата страна на возилото,клизнете ја ламбата напред и
извадете ја од предното крило
со задниот крај.
Од десната страна на возилото,
клизнете ја ламбата назад и
извадете ја од предното крило
со предниот крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Од левата страна: вметнете го предниот крај во предното
крило, клизнете напред и
вметнете го задниот крај.
Од десната страна: вметнете го
задниот крај во предното крило,
клизнете назад и вметнете го
предниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.

Нега на возилото215

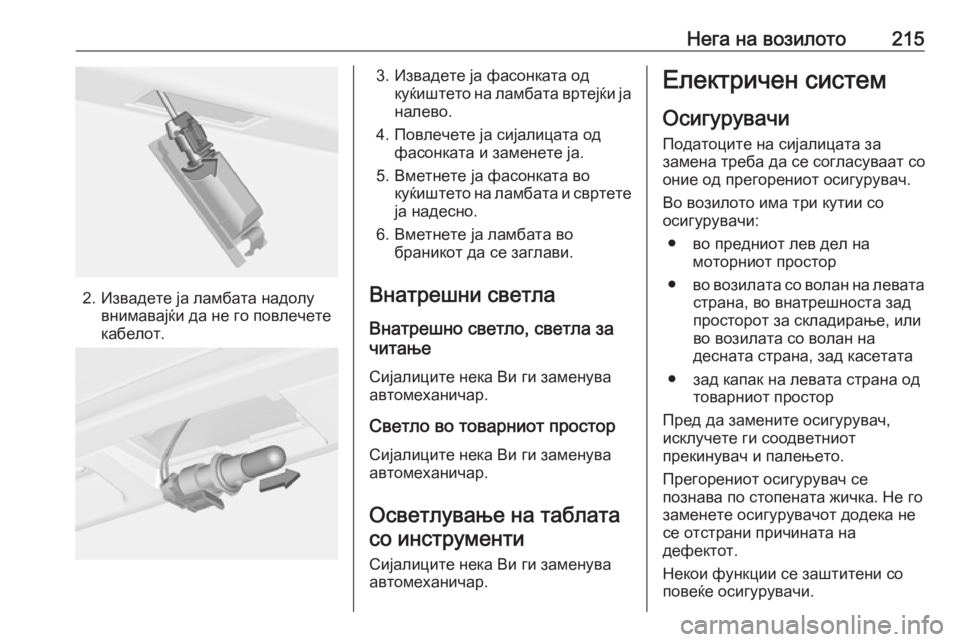

2. Извадете ја ламбата надолувнимавајќи да не го повлечете
кабелот.
3. Извадете ја фасонката од куќиштето на ламбата вртејќи ја
налево.
4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртетеја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла
Внатрешно светло, светла за
читање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблатасо инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
● во предниот лев дел на моторниот простор
● во возилата со волан на левата
страна, во внатрешноста зад
просторот за складирање, или
во возилата со волан на
десната страна, зад касетата
● зад капак на левата страна од товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.
Некои функции се заштитени со
повеќе осигурувачи.

216Нега на возилотоОсигурувачите можат да се
ставаат без постоење на некоја
функција.Алат за вадење осигурувачи
Алатот за вадење осигурувачи може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за ваѓање на
осигурувачите одозгора или
отсрана, врз разните видови на
осигурувачи и, повлечете го
осигурувачот.

Нега на возилото217Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Ослободете го капакот, подигнете го угоре и извадете го.
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притискајте го додека не се
заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.Бр.Струјно коло1Алансер2–3Филтер за гориво/Ладење4Сирена5Клема 306Контролен модул на моторот/
Контролна единица на
менувачот7Фар за магла8Ладење на моторот9Ладење на моторот10Вакуумска пумпа11Палење/Предзагревање12Нивелирање на предните
фарови13Систем за климатизација/
Терминал 1514Контролна единица на
менувачот

218Нега на возилотоБр.Струјно коло15Долго светло десно16Долго светло лево17Контролен модул на моторот18Контролен модул на моторот/
Терминал 1519Воздушно перниче20Контролен модул на моторот21Контролен модул на моторот/
Терминал 87Бр.Струјно коло22Електрична сопирачка за
