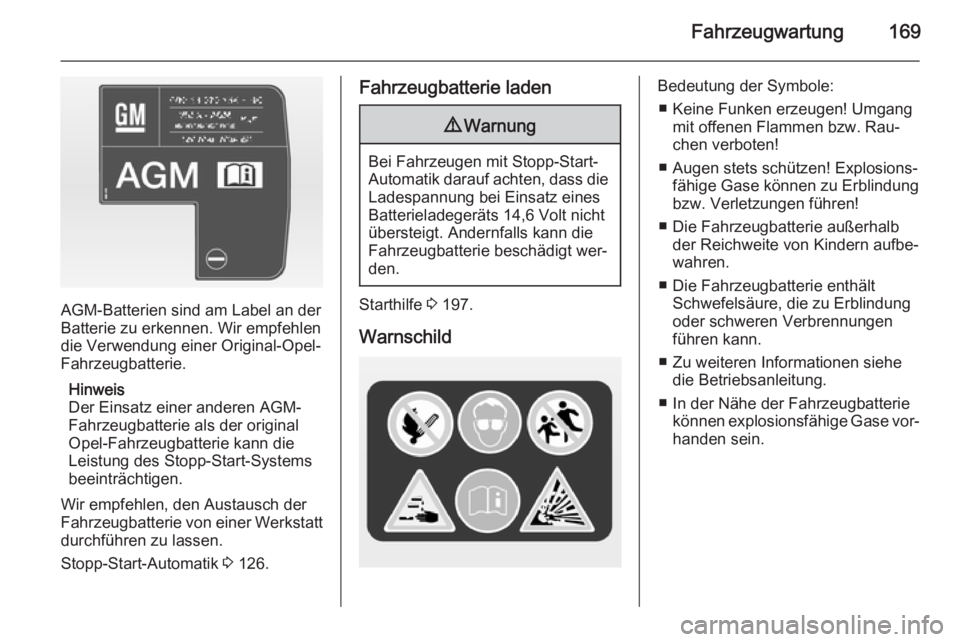

Fahrzeugwartung169
AGM-Batterien sind am Label an der
Batterie zu erkennen. Wir empfehlen die Verwendung einer Original-Opel-
Fahrzeugbatterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt
durchführen zu lassen.
Stopp-Start-Automatik 3 126.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 197.
Warnschild
Bedeutung der Symbole: ■ Keine Funken erzeugen! Umgang mit offenen Flammen bzw. Rau‐
chen verboten!
■ Augen stets schützen! Explosions‐ fähige Gase können zu Erblindung
bzw. Verletzungen führen!
■ Die Fahrzeugbatterie außerhalb der Reichweite von Kindern aufbe‐
wahren.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder schweren Verbrennungen
führen kann.
■ Zu weiteren Informationen siehe die Betriebsanleitung.
■ In der Nähe der Fahrzeugbatterie können explosionsfähige Gase vor‐
handen sein.

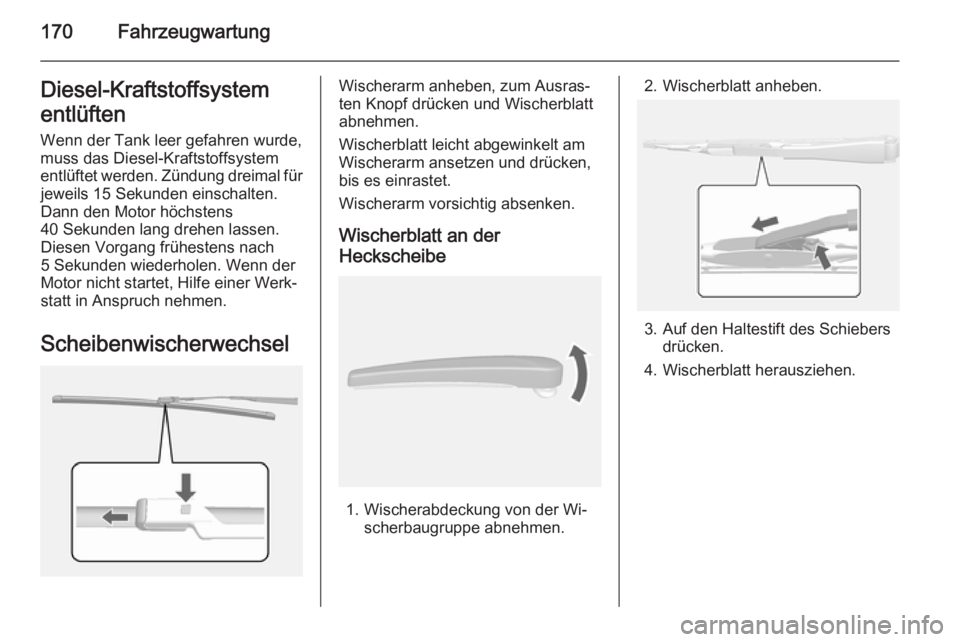

170FahrzeugwartungDiesel-Kraftstoffsystementlüften
Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.
ScheibenwischerwechselWischerarm anheben, zum Ausras‐
ten Knopf drücken und Wischerblatt
abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der
Heckscheibe
1. Wischerabdeckung von der Wi‐ scherbaugruppe abnehmen.
2. Wischerblatt anheben.
3. Auf den Haltestift des Schiebers
drücken.
4. Wischerblatt herausziehen.

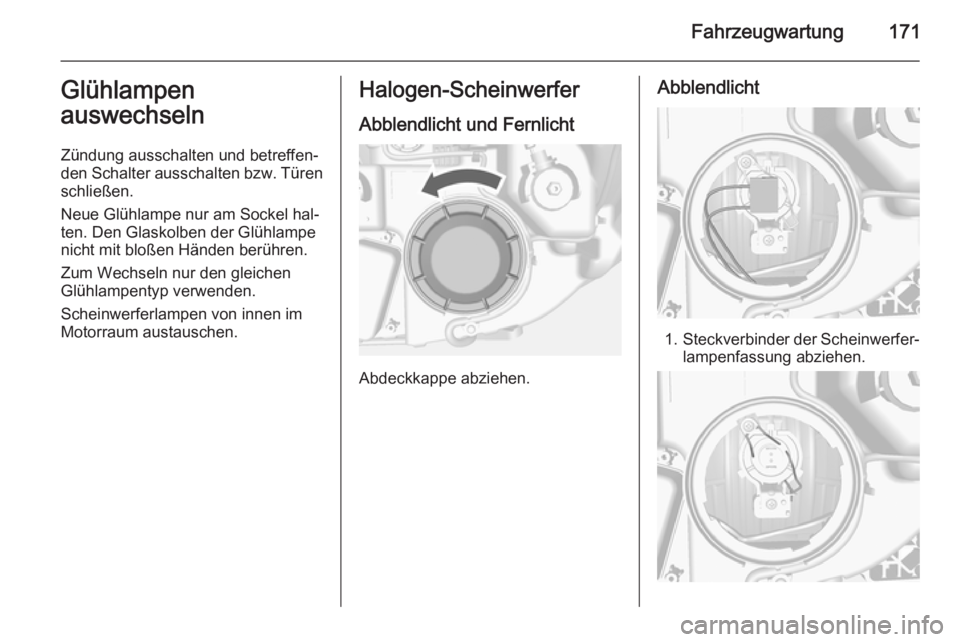

Fahrzeugwartung171Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.Halogen-Scheinwerfer
Abblendlicht und Fernlicht
Abdeckkappe abziehen.
Abblendlicht
1. Steckverbinder der Scheinwerfer‐
lampenfassung abziehen.

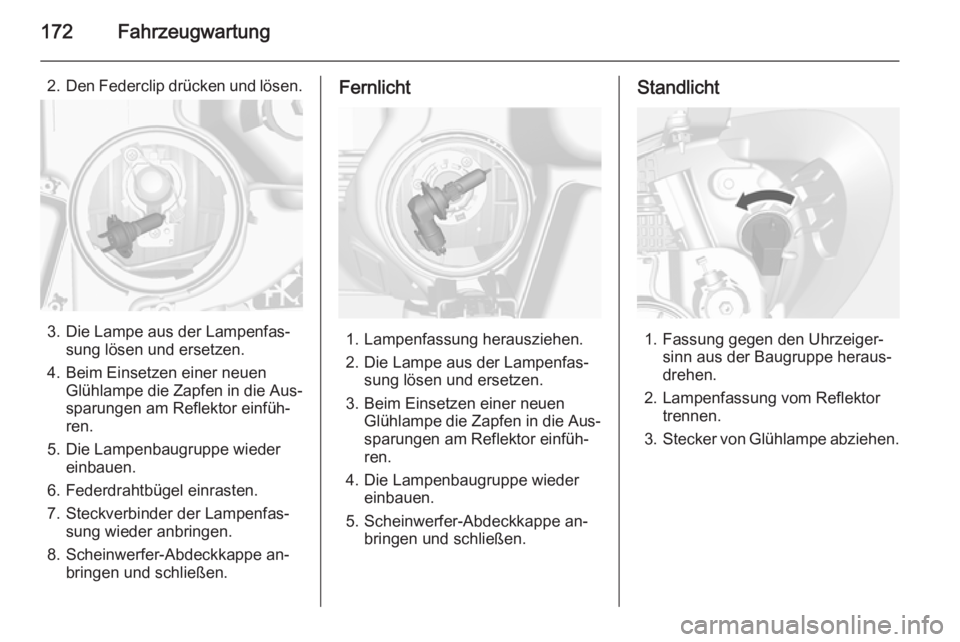

172Fahrzeugwartung
2.Den Federclip drücken und lösen.
3. Die Lampe aus der Lampenfas‐
sung lösen und ersetzen.
4. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Federdrahtbügel einrasten.
7. Steckverbinder der Lampenfas‐ sung wieder anbringen.
8. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Fernlicht
1. Lampenfassung herausziehen.
2. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
3. Beim Einsetzen einer neuen Glühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
4. Die Lampenbaugruppe wieder einbauen.
5. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Standlicht
1. Fassung gegen den Uhrzeiger‐ sinn aus der Baugruppe heraus‐
drehen.
2. Lampenfassung vom Reflektor trennen.
3. Stecker von Glühlampe abziehen.

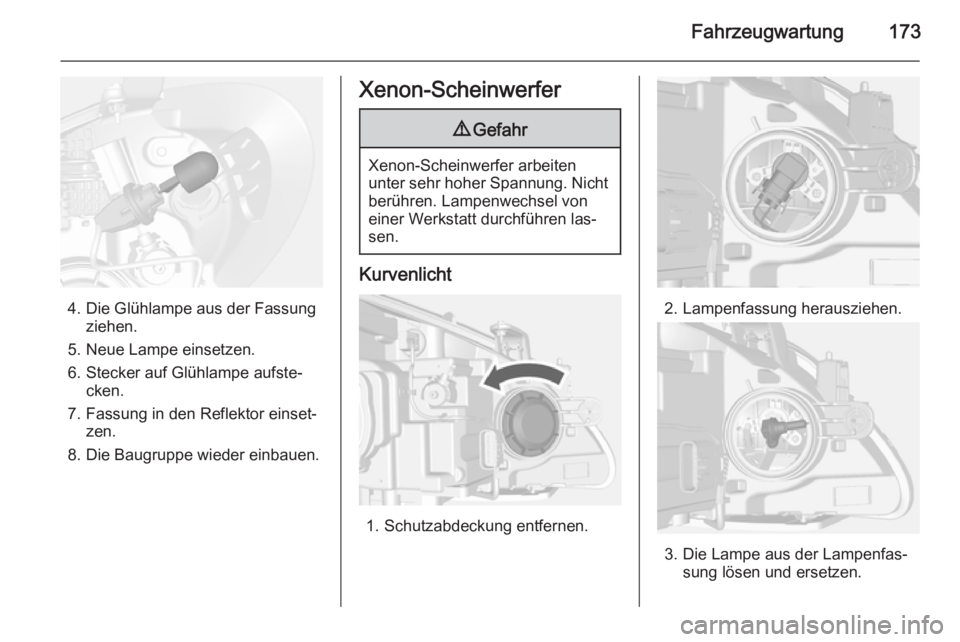

Fahrzeugwartung173
4. Die Glühlampe aus der Fassungziehen.
5. Neue Lampe einsetzen.
6. Stecker auf Glühlampe aufste‐ cken.
7. Fassung in den Reflektor einset‐ zen.
8. Die Baugruppe wieder einbauen.
Xenon-Scheinwerfer9 Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Kurvenlicht
1. Schutzabdeckung entfernen.
2. Lampenfassung herausziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.

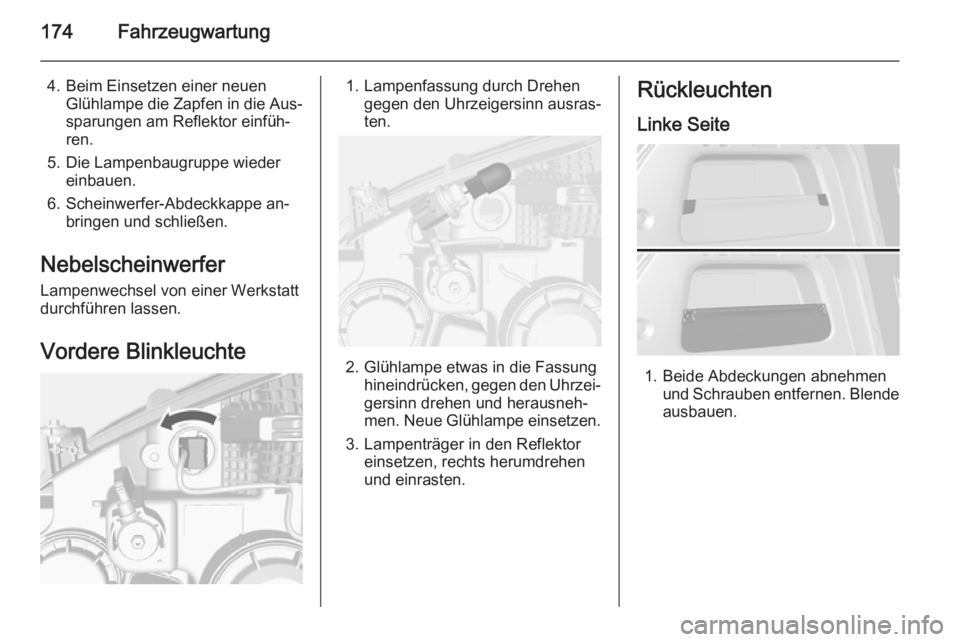

174Fahrzeugwartung
4. Beim Einsetzen einer neuenGlühlampe die Zapfen in die Aus‐
sparungen am Reflektor einfüh‐
ren.
5. Die Lampenbaugruppe wieder einbauen.
6. Scheinwerfer-Abdeckkappe an‐ bringen und schließen.
Nebelscheinwerfer
Lampenwechsel von einer Werkstatt
durchführen lassen.
Vordere Blinkleuchte1. Lampenfassung durch Drehen gegen den Uhrzeigersinn ausras‐
ten.
2. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
3. Lampenträger in den Reflektor einsetzen, rechts herumdrehen
und einrasten.
Rückleuchten
Linke Seite
1. Beide Abdeckungen abnehmen und Schrauben entfernen. Blendeausbauen.

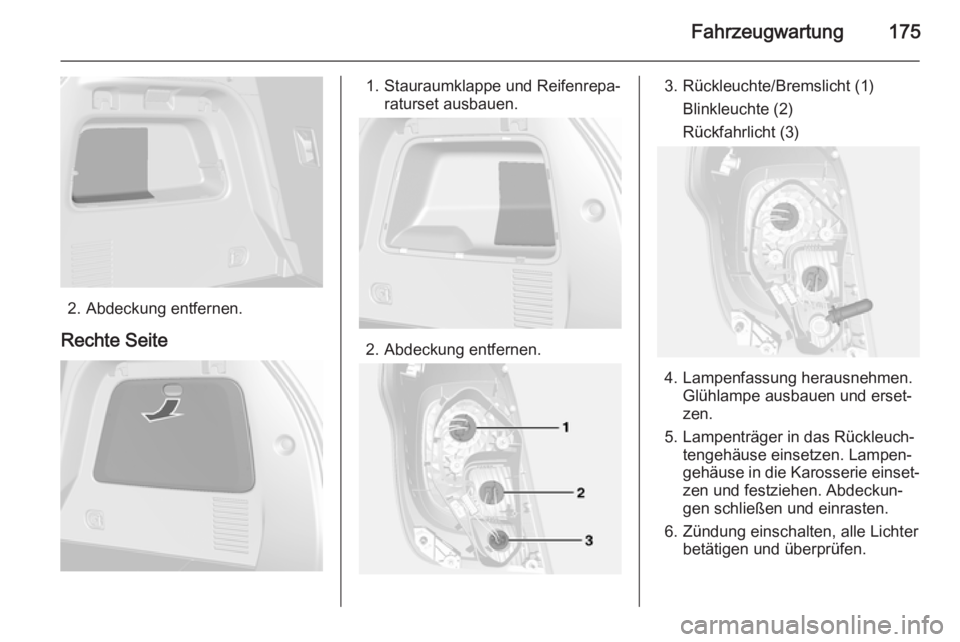

Fahrzeugwartung175
2. Abdeckung entfernen.
Rechte Seite
1. Stauraumklappe und Reifenrepa‐ raturset ausbauen.
2. Abdeckung entfernen.
3. Rückleuchte/Bremslicht (1)
Blinkleuchte (2)
Rückfahrlicht (3)
4. Lampenfassung herausnehmen. Glühlampe ausbauen und erset‐
zen.
5. Lampenträger in das Rückleuch‐ tengehäuse einsetzen. Lampen‐
gehäuse in die Karosserie einset‐
zen und festziehen. Abdeckun‐
gen schließen und einrasten.
6. Zündung einschalten, alle Lichter betätigen und überprüfen.

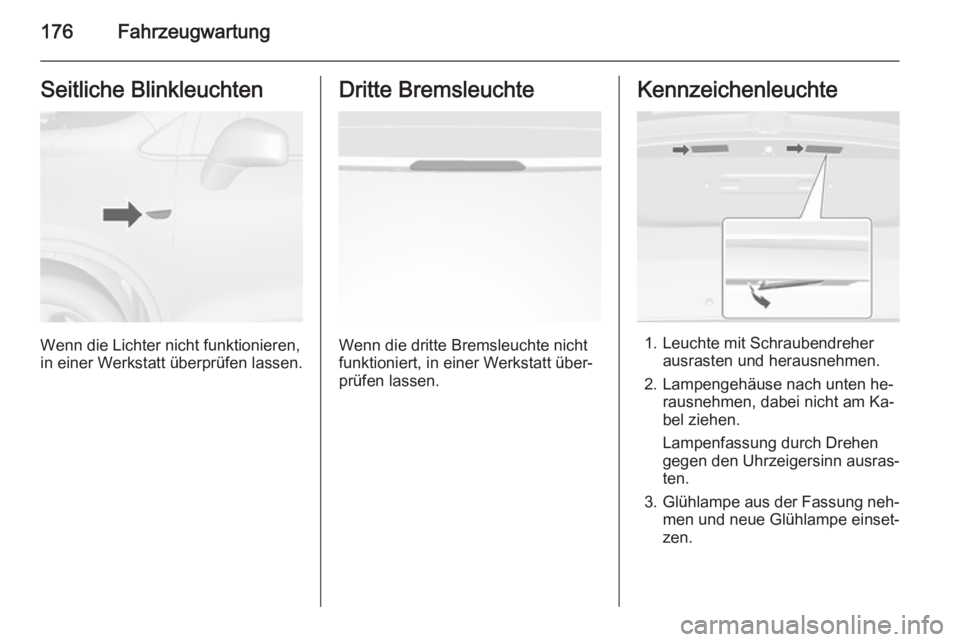

176FahrzeugwartungSeitliche Blinkleuchten
Wenn die Lichter nicht funktionieren,
in einer Werkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, in einer Werkstatt über‐
prüfen lassen.
Kennzeichenleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Lampengehäuse nach unten he‐ rausnehmen, dabei nicht am Ka‐bel ziehen.
Lampenfassung durch Drehen
gegen den Uhrzeigersinn ausras‐
ten.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.

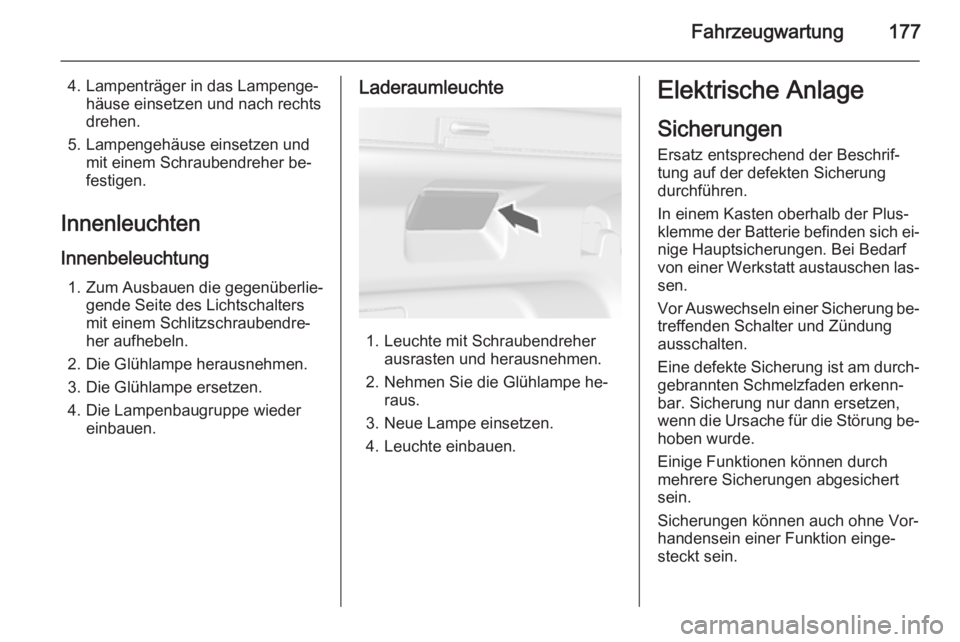

Fahrzeugwartung177
4. Lampenträger in das Lampenge‐häuse einsetzen und nach rechts
drehen.
5. Lampengehäuse einsetzen und mit einem Schraubendreher be‐
festigen.
Innenleuchten Innenbeleuchtung 1. Zum Ausbauen die gegenüberlie‐ gende Seite des Lichtschalters
mit einem Schlitzschraubendre‐
her aufhebeln.
2. Die Glühlampe herausnehmen.
3. Die Glühlampe ersetzen.
4. Die Lampenbaugruppe wieder einbauen.Laderaumleuchte
1. Leuchte mit Schraubendreher ausrasten und herausnehmen.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Leuchte einbauen.
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
In einem Kasten oberhalb der Plus‐
klemme der Batterie befinden sich ei‐ nige Hauptsicherungen. Bei Bedarfvon einer Werkstatt austauschen las‐
sen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.

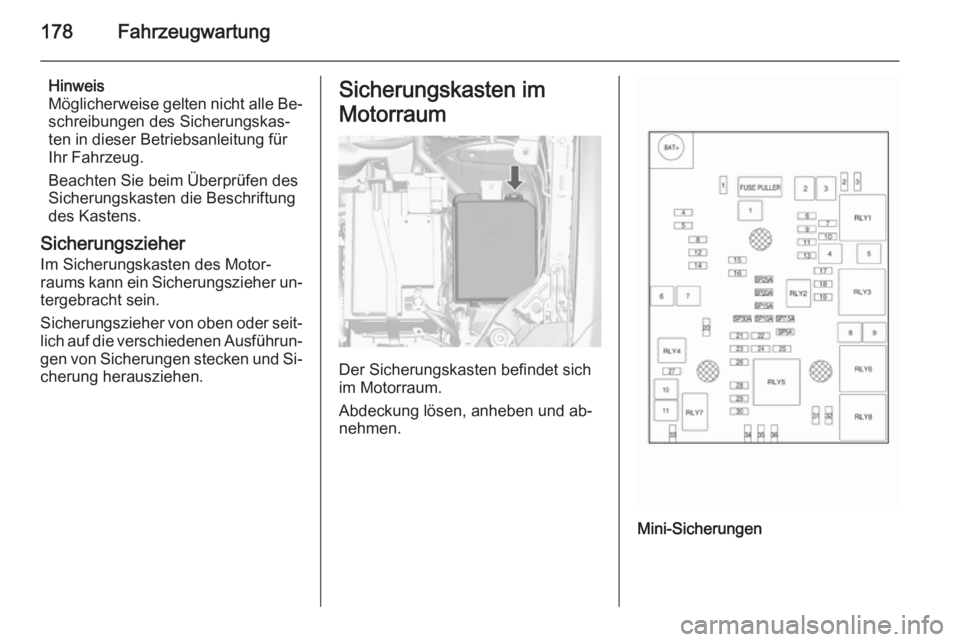

178Fahrzeugwartung
Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.
Sicherungszieher von oben oder seit‐
lich auf die verschiedenen Ausführun‐ gen von Sicherungen stecken und Si‐
cherung herausziehen.Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im Motorraum.
Abdeckung lösen, anheben und ab‐
nehmen.
Mini-Sicherungen
