OPEL MOKKA 2014.5 Betriebsanleitung (in German)

Instrumente, Bedienelemente79

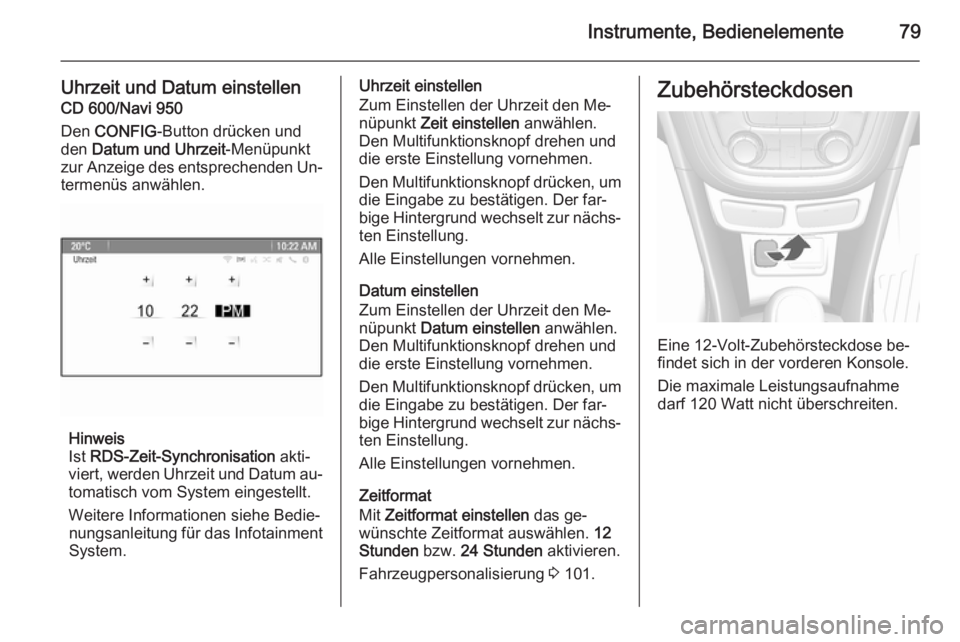

Uhrzeit und Datum einstellenCD 600/Navi 950
Den CONFIG -Button drücken und
den Datum und Uhrzeit -Menüpunkt
zur Anzeige des entsprechenden Un‐
termenüs anwählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Weitere Informationen siehe Bedie‐ nungsanleitung für das Infotainment
System.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Zeit einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐ ten Einstellung.
Alle Einstellungen vornehmen.
Datum einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Datum einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐ ten Einstellung.
Alle Einstellungen vornehmen.
Zeitformat
Mit Zeitformat einstellen das ge‐
wünschte Zeitformat auswählen. 12
Stunden bzw. 24 Stunden aktivieren.
Fahrzeugpersonalisierung 3 101.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.

80Instrumente, Bedienelemente

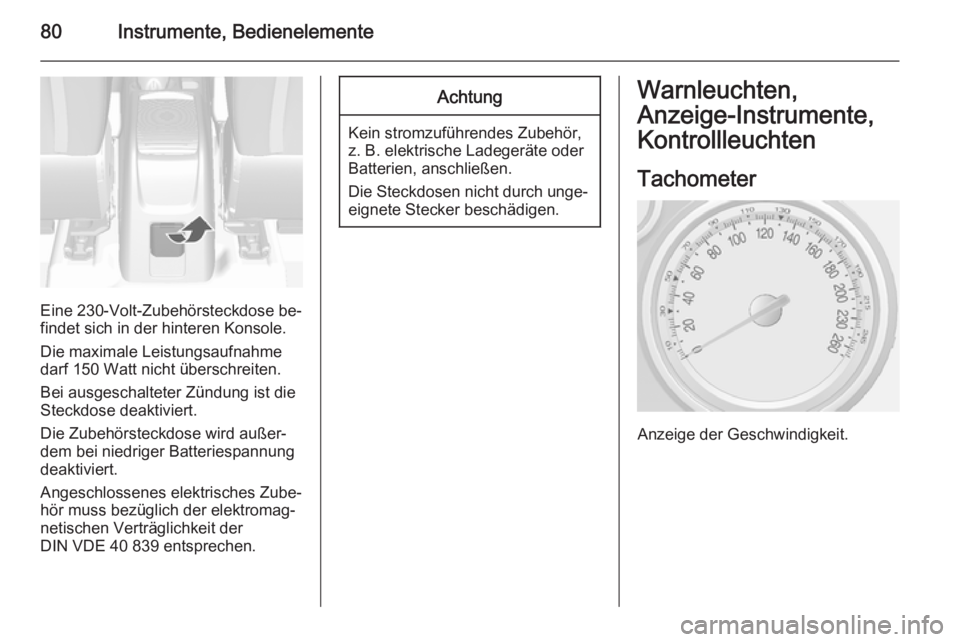

Eine 230-Volt-Zubehörsteckdose be‐
findet sich in der hinteren Konsole.
Die maximale Leistungsaufnahme
darf 150 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert.
Die Zubehörsteckdose wird außer‐
dem bei niedriger Batteriespannung
deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Die Steckdosen nicht durch unge‐ eignete Stecker beschädigen.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.

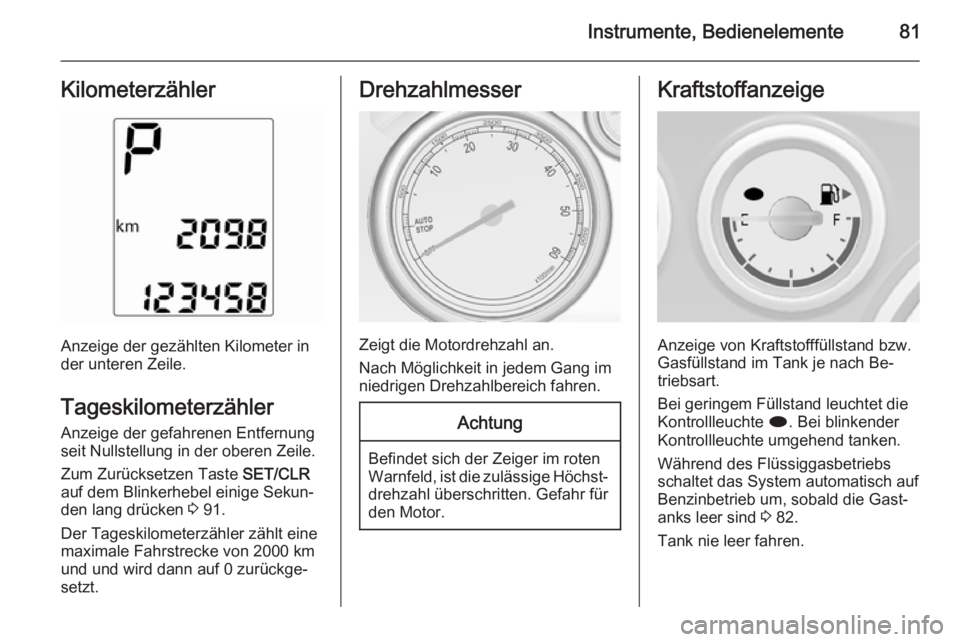

Instrumente, Bedienelemente81Kilometerzähler
Anzeige der gezählten Kilometer in
der unteren Zeile.
Tageskilometerzähler
Anzeige der gefahrenen Entfernung seit Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐
den lang drücken 3 91.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und und wird dann auf 0 zurückge‐
setzt.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 82.
Tank nie leer fahren.

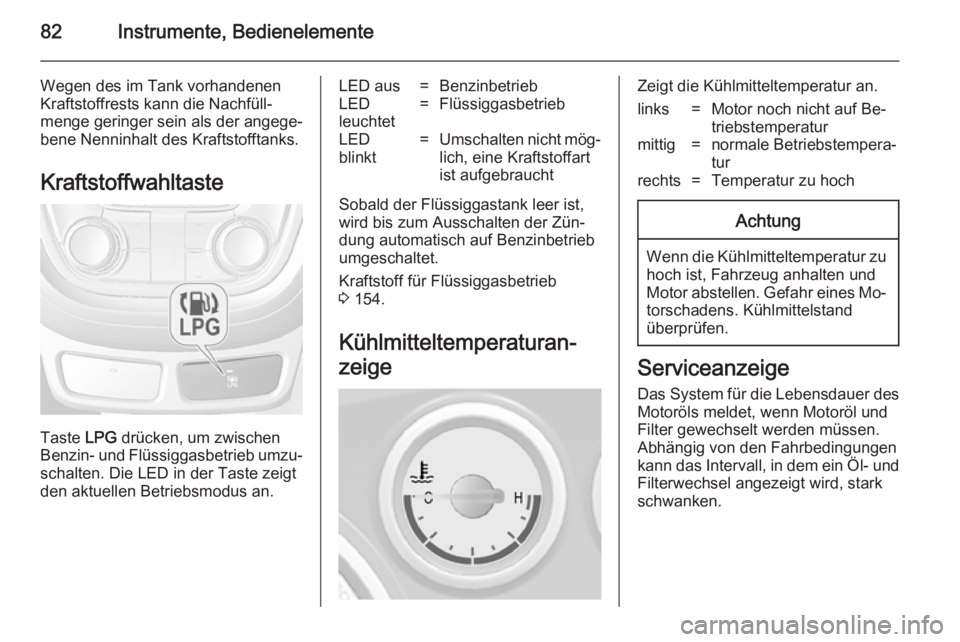

82Instrumente, Bedienelemente
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Taste LPG drücken, um zwischen
Benzin- und Flüssiggasbetrieb umzu‐
schalten. Die LED in der Taste zeigt den aktuellen Betriebsmodus an.
LED aus=BenzinbetriebLED
leuchtet=FlüssiggasbetriebLED
blinkt=Umschalten nicht mög‐ lich, eine Kraftstoffart
ist aufgebraucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 154.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.

Instrumente, Bedienelemente83

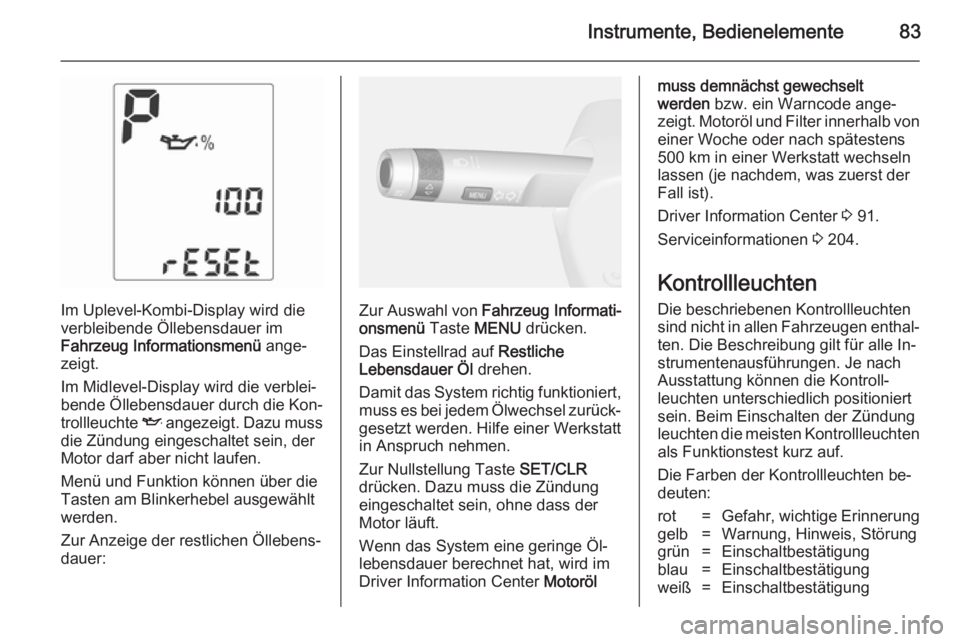

Im Uplevel-Kombi-Display wird die
verbleibende Öllebensdauer im
Fahrzeug Informationsmenü ange‐
zeigt.
Im Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐ lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Driver Information Center 3 91.
Serviceinformationen 3 204.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten
als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigungblau=Einschaltbestätigungweiß=Einschaltbestätigung

84Instrumente, Bedienelemente

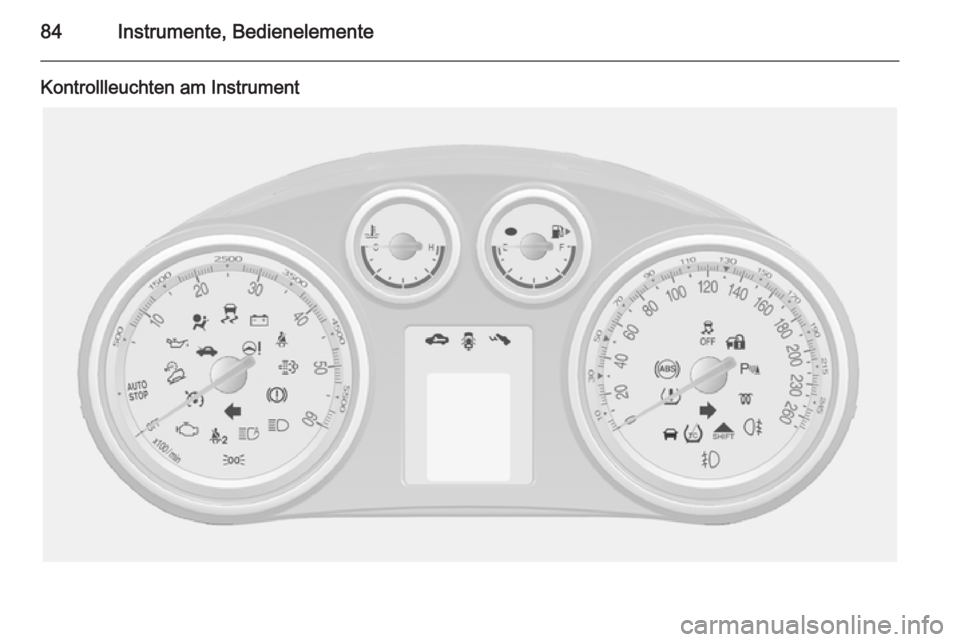

Kontrollleuchten am Instrument

Instrumente, Bedienelemente85

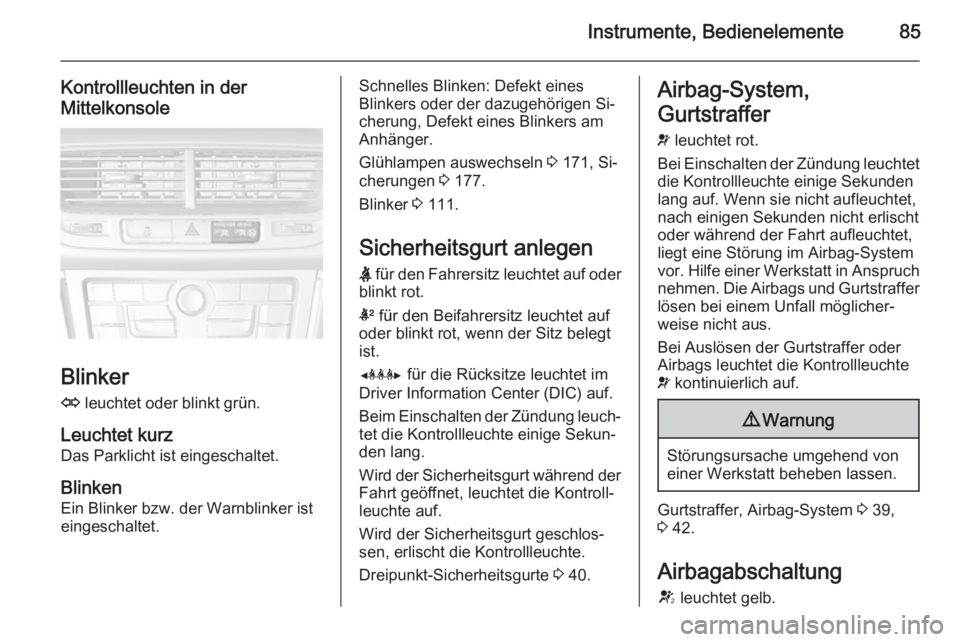

Kontrollleuchten in derMittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 171, Si‐
cherungen 3 177.
Blinker 3 111.
Sicherheitsgurt anlegen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Y für die Rücksitze leuchtet im
Driver Information Center (DIC) auf.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte einige Sekun‐ den lang.
Wird der Sicherheitsgurt während der
Fahrt geöffnet, leuchtet die Kontroll‐
leuchte auf.
Wird der Sicherheitsgurt geschlos‐
sen, erlischt die Kontrollleuchte.
Dreipunkt-Sicherheitsgurte 3 40.Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte einige Sekunden
lang auf. Wenn sie nicht aufleuchtet,
nach einigen Sekunden nicht erlischt
oder während der Fahrt aufleuchtet,
liegt eine Störung im Airbag-System
vor. Hilfe einer Werkstatt in Anspruch nehmen. Die Airbags und Gurtstraffer
lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 39,
3 42.
Airbagabschaltung V leuchtet gelb.

86Instrumente, Bedienelemente

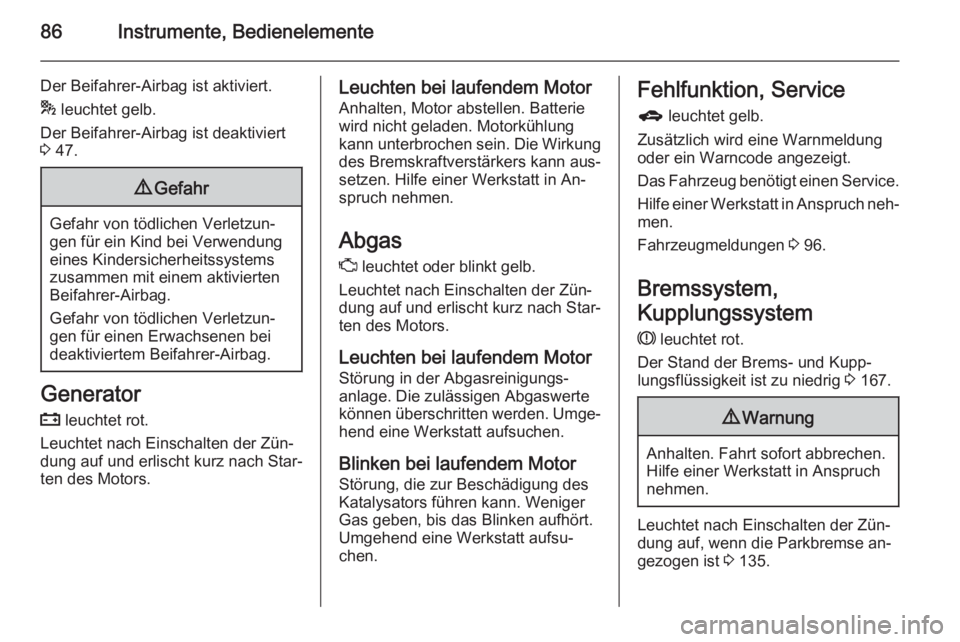

Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 47.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Batterie
wird nicht geladen. Motorkühlung
kann unterbrochen sein. Die Wirkung
des Bremskraftverstärkers kann aus‐
setzen. Hilfe einer Werkstatt in An‐ spruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Umge‐ hend eine Werkstatt aufsuchen.
Blinken bei laufendem Motor Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend eine Werkstatt aufsu‐
chen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 96.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 167.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die Parkbremse an‐
gezogen ist 3 135.

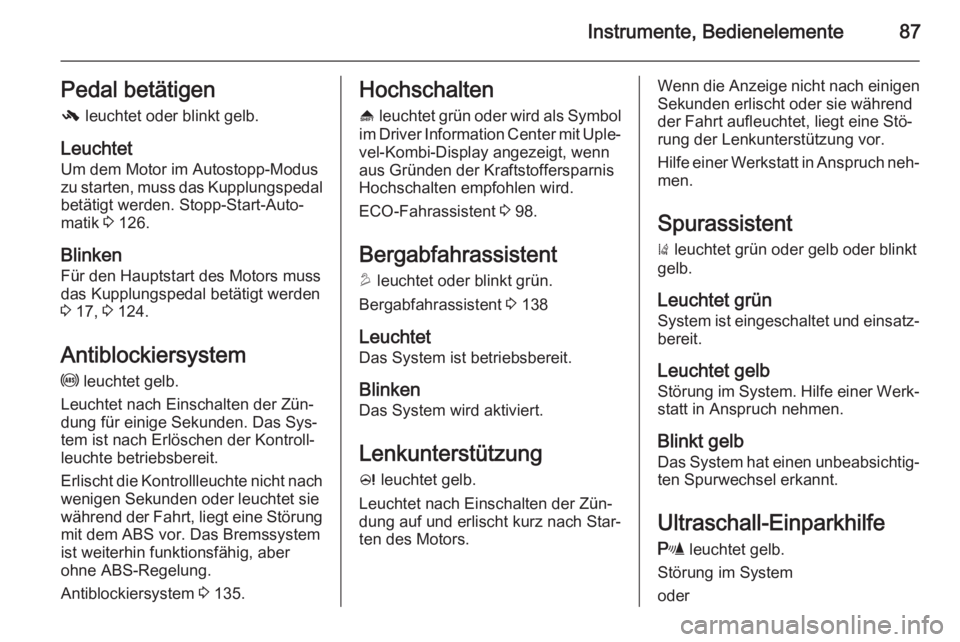

Instrumente, Bedienelemente87Pedal betätigen- leuchtet oder blinkt gelb.
Leuchtet Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 126.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 124.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐ tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 135.Hochschalten
[ leuchtet grün oder wird als Symbol
im Driver Information Center mit Uple‐ vel-Kombi-Display angezeigt, wenn
aus Gründen der Kraftstoffersparnis
Hochschalten empfohlen wird.
ECO-Fahrassistent 3 98.
Bergabfahrassistent u leuchtet oder blinkt grün.
Bergabfahrassistent 3 138
Leuchtet Das System ist betriebsbereit.
Blinken Das System wird aktiviert.
Lenkunterstützung c leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.Wenn die Anzeige nicht nach einigen Sekunden erlischt oder sie während
der Fahrt aufleuchtet, liegt eine Stö‐
rung der Lenkunterstützung vor.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Spurassistent
) leuchtet grün oder gelb oder blinkt
gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Leuchtet gelb
Störung im System. Hilfe einer Werk‐ statt in Anspruch nehmen.
Blinkt gelb Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder

88Instrumente, Bedienelemente
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 145.
Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.Leuchtet
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Die Störungsursache von einer Werk‐ statt beheben lassen.
Blinken Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Elektronische Stabilitätsregelung
3 137, Traktionskontrolle 3 136.
Traktionskontrolle
ausgeschaltet k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefer Außentemperatur ein.Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 129, Stopp-
Start-Automatik 3 126.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
