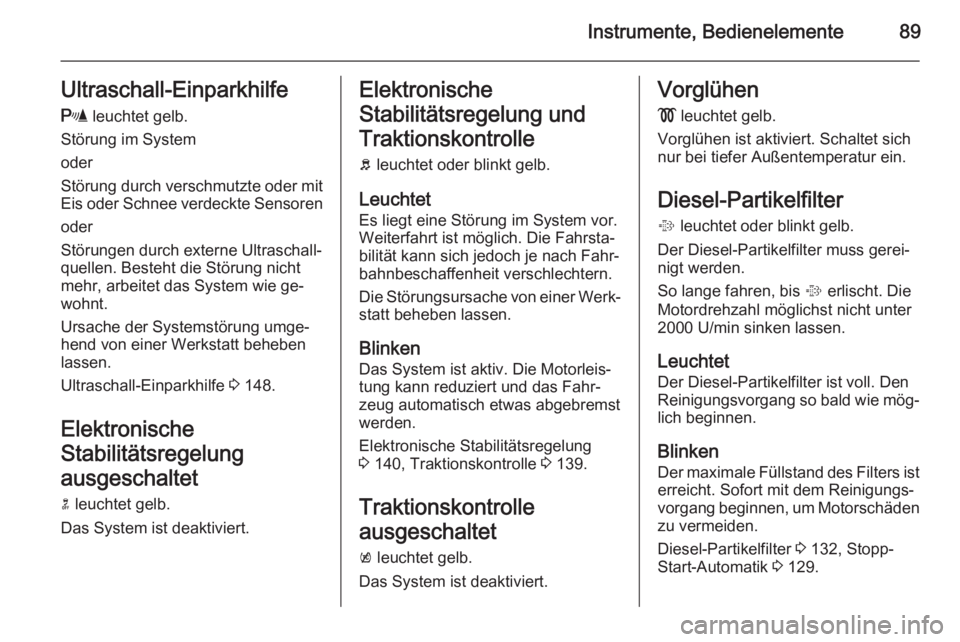

Instrumente, Bedienelemente89Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 148.
Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchtet Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Die Störungsursache von einer Werk‐ statt beheben lassen.
Blinken
Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Elektronische Stabilitätsregelung
3 140, Traktionskontrolle 3 139.
Traktionskontrolle
ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefer Außentemperatur ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 132, Stopp-
Start-Automatik 3 129.

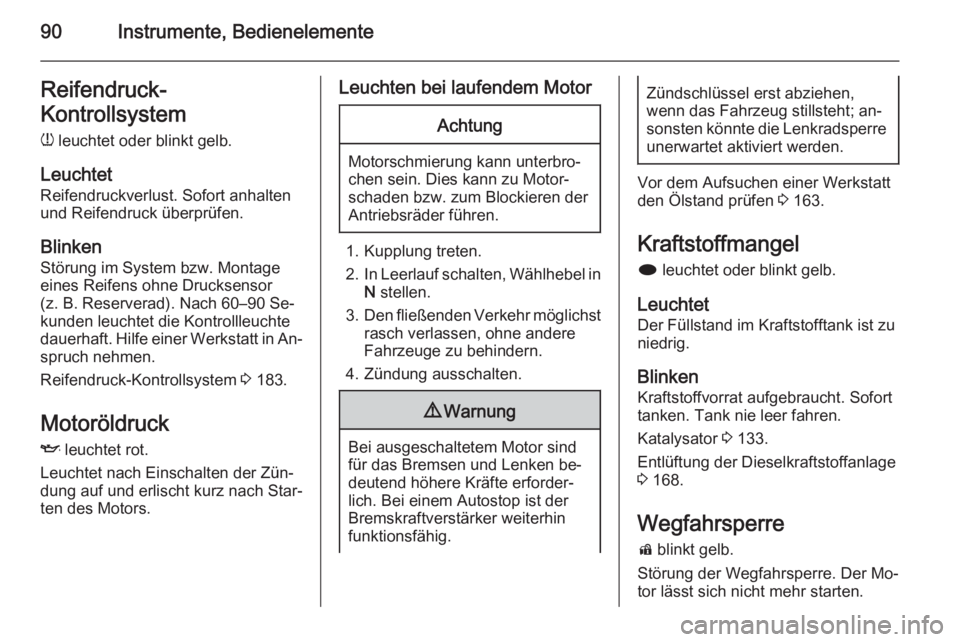

90Instrumente, BedienelementeReifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 183.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostop ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 163.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 133.
Entlüftung der Dieselkraftstoffanlage
3 168.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.

Instrumente, Bedienelemente91

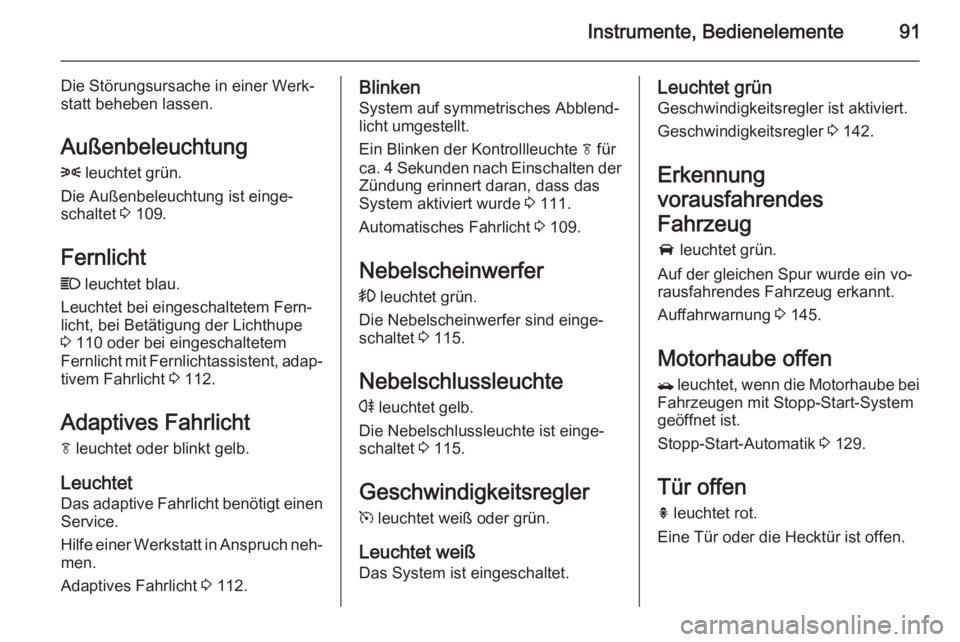

Die Störungsursache in einer Werk‐
statt beheben lassen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 109.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht, bei Betätigung der Lichthupe
3 110 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent, adap‐ tivem Fahrlicht 3 112.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchtet Das adaptive Fahrlicht benötigt einen
Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Adaptives Fahrlicht 3 112.Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 111.
Automatisches Fahrlicht 3 109.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 115.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 115.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 142.
Erkennung
vorausfahrendes
Fahrzeug A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Auffahrwarnung 3 145.
Motorhaube offen
/ leuchtet, wenn die Motorhaube bei
Fahrzeugen mit Stopp-Start-System
geöffnet ist.
Stopp-Start-Automatik 3 129.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

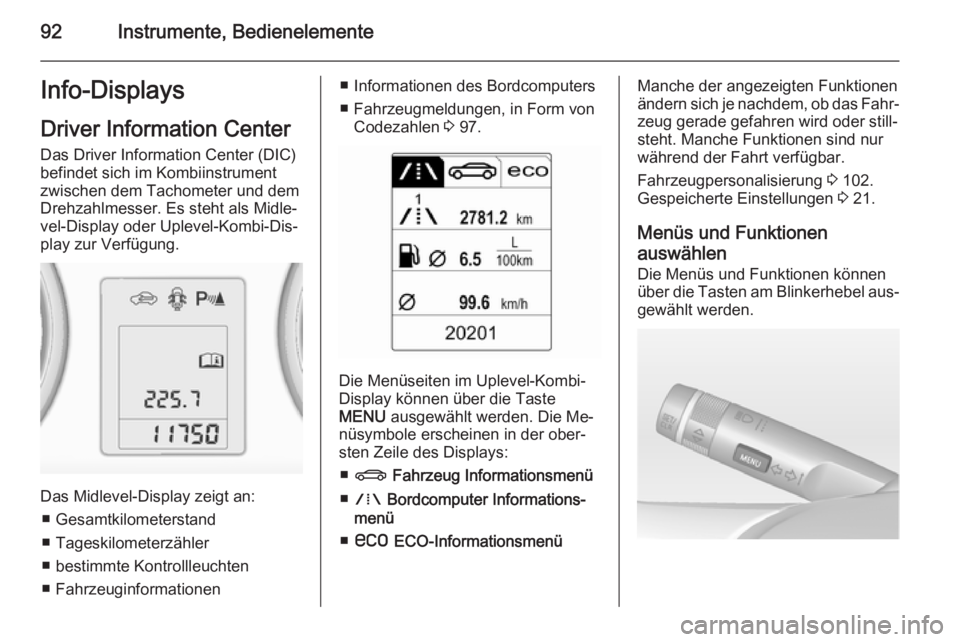

92Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center (DIC)
befindet sich im Kombiinstrument
zwischen dem Tachometer und dem
Drehzahlmesser. Es steht als Midle‐
vel-Display oder Uplevel-Kombi-Dis‐
play zur Verfügung.
Das Midlevel-Display zeigt an:
■ Gesamtkilometerstand
■ Tageskilometerzähler
■ bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Fahrzeugmeldungen, in Form von Codezahlen 3 97.
Die Menüseiten im Uplevel-Kombi-
Display können über die Taste
MENU ausgewählt werden. Die Me‐
nüsymbole erscheinen in der ober‐
sten Zeile des Displays:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
■ s ECO-Informationsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 102.
Gespeicherte Einstellungen 3 21.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.

Instrumente, Bedienelemente93

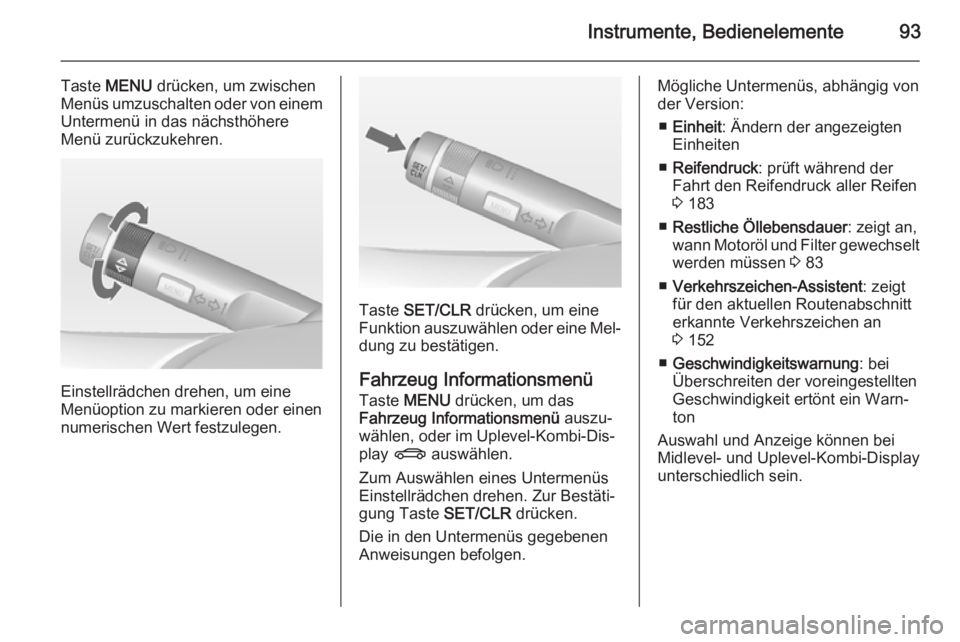

Taste MENU drücken, um zwischen
Menüs umzuschalten oder von einem
Untermenü in das nächsthöhere
Menü zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
Taste MENU drücken, um das
Fahrzeug Informationsmenü auszu‐
wählen, oder im Uplevel-Kombi-Dis‐
play X auswählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐ gung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Mögliche Untermenüs, abhängig von
der Version:
■ Einheit : Ändern der angezeigten
Einheiten
■ Reifendruck : prüft während der
Fahrt den Reifendruck aller Reifen 3 183
■ Restliche Öllebensdauer : zeigt an,
wann Motoröl und Filter gewechselt werden müssen 3 83
■ Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenabschnitt erkannte Verkehrszeichen an
3 152
■ Geschwindigkeitswarnung : bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
Auswahl und Anzeige können bei Midlevel- und Uplevel-Kombi-Display
unterschiedlich sein.

94Instrumente, Bedienelemente

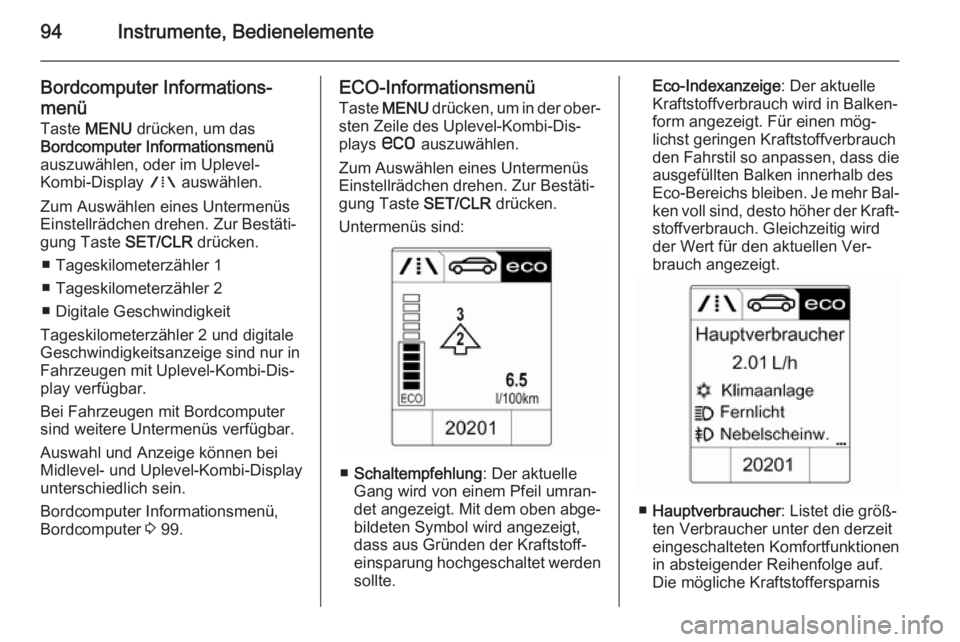

Bordcomputer Informations‐
menü
Taste MENU drücken, um das
Bordcomputer Informationsmenü
auszuwählen, oder im Uplevel-
Kombi-Display W auswählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in Fahrzeugen mit Uplevel-Kombi-Dis‐
play verfügbar.
Bei Fahrzeugen mit Bordcomputer sind weitere Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel- und Uplevel-Kombi-Display
unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 99.ECO-Informationsmenü
Taste MENU drücken, um in der ober‐
sten Zeile des Uplevel-Kombi-Dis‐
plays s auszuwählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zur Bestäti‐ gung Taste SET/CLR drücken.
Untermenüs sind:
■ Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil umran‐ det angezeigt. Mit dem oben abge‐
bildeten Symbol wird angezeigt, dass aus Gründen der Kraftstoff‐
einsparung hochgeschaltet werden sollte.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Balken‐
form angezeigt. Für einen mög‐
lichst geringen Kraftstoffverbrauch
den Fahrstil so anpassen, dass die ausgefüllten Balken innerhalb desEco-Bereichs bleiben. Je mehr Bal‐ ken voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der Wert für den aktuellen Ver‐
brauch angezeigt.
■ Hauptverbraucher : Listet die größ‐
ten Verbraucher unter den derzeit
eingeschalteten Komfortfunktionen
in absteigender Reihenfolge auf.
Die mögliche Kraftstoffersparnis

Instrumente, Bedienelemente95

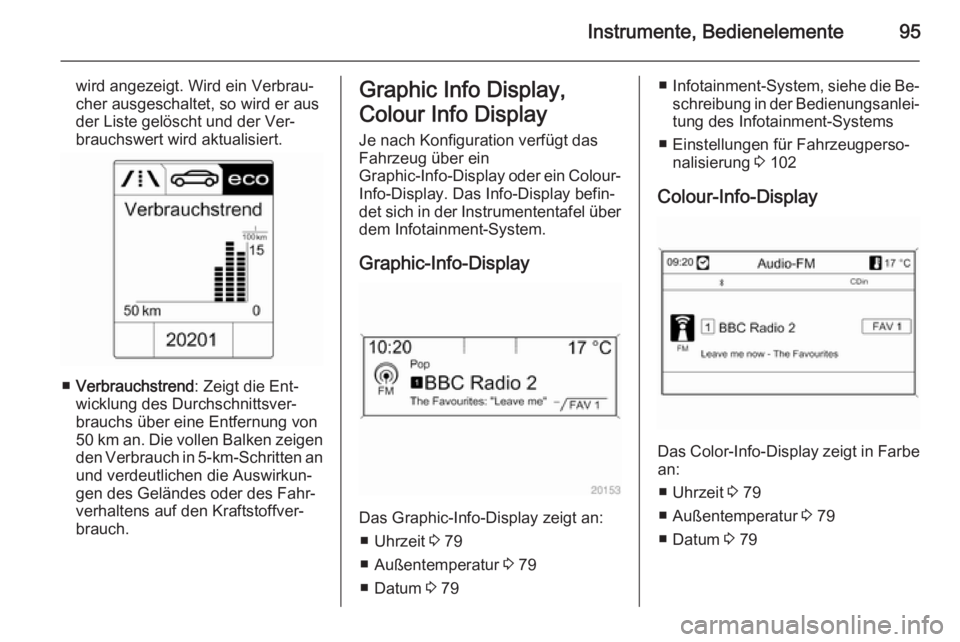

wird angezeigt. Wird ein Verbrau‐cher ausgeschaltet, so wird er aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein
Graphic-Info-Display oder ein Colour- Info-Display. Das Info-Display befin‐
det sich in der Instrumententafel über
dem Infotainment-System.
Graphic-Info-Display
Das Graphic-Info-Display zeigt an: ■ Uhrzeit 3 79
■ Außentemperatur 3 79
■ Datum 3 79
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 102
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 79
■ Außentemperatur 3 79
■ Datum 3 79

96Instrumente, Bedienelemente

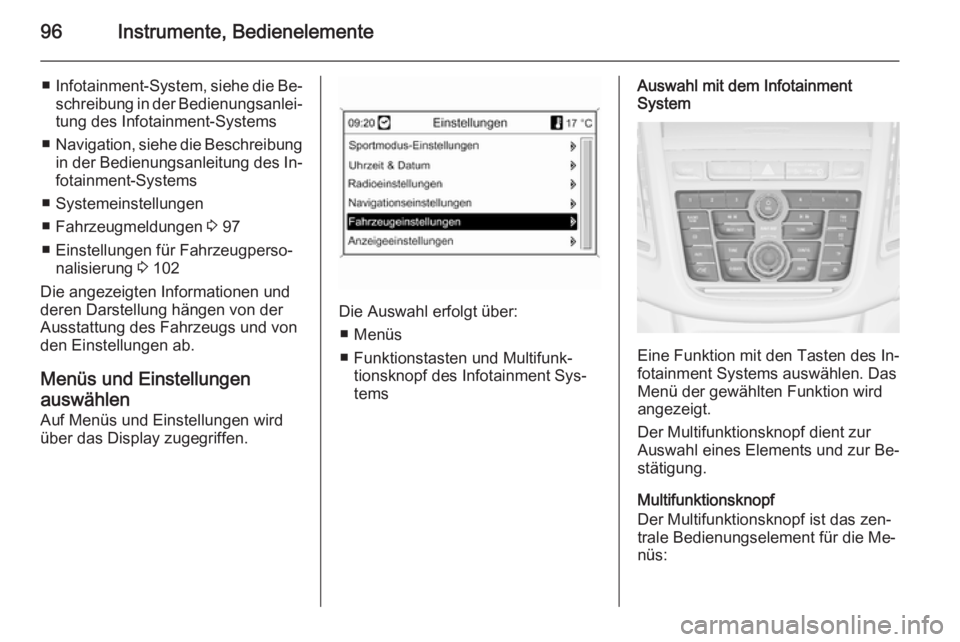

■Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 97
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 102
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:

Instrumente, Bedienelemente97

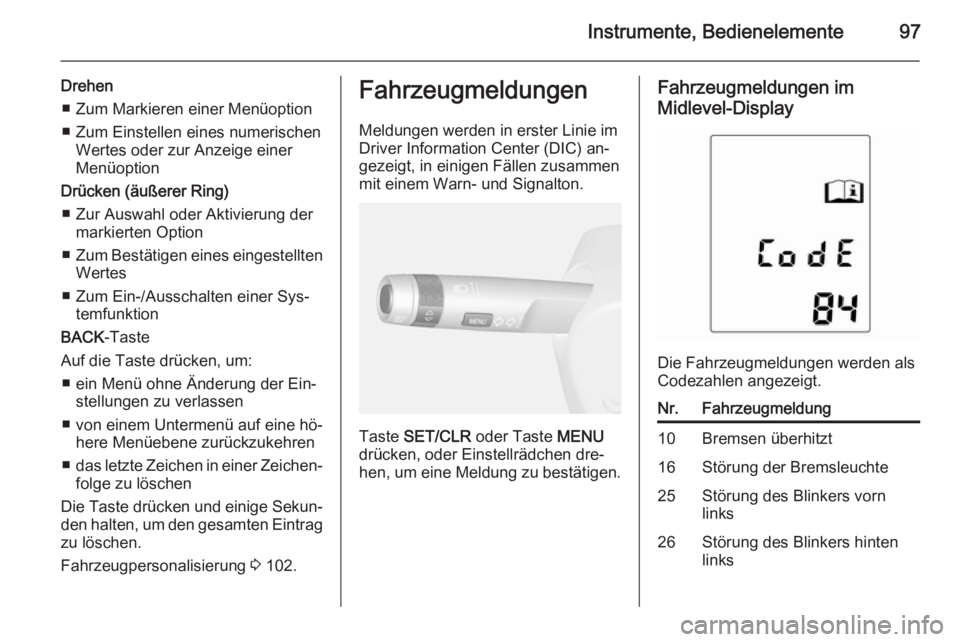

Drehen■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
BACK -Taste
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschen
Die Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 102.Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt, in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung10Bremsen überhitzt16Störung der Bremsleuchte25Störung des Blinkers vorn
links26Störung des Blinkers hinten
links

98Instrumente, Bedienelemente
Nr.Fahrzeugmeldung27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts53Tankdeckel fest schließen54Wasser in Diesel-Kraftstoff‐
filterS68Servolenkung wartenS73Allradantrieb wartenS75Klimaanlage wartenS79Motoröl auffüllenS81Getriebe wartenS82Motoröl bald wechselnS84Verringerte MotorleistungS89Fehlfunktion, Service128Motorhaube offen134Störung Einparkhilfe, Stoß‐
fänger säubernNr.FahrzeugmeldungS136Einparkhilfe warten174Schwache Batteriespannung
Hinweis
"S" bedeutet "Fehlfunktion, Ser‐ vice". Sofort eine Werkstatt aufsu‐
chen.
Fahrzeugmeldungen im
Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Geschwindigkeitsregler
■ Erfassungssysteme
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Batterie
