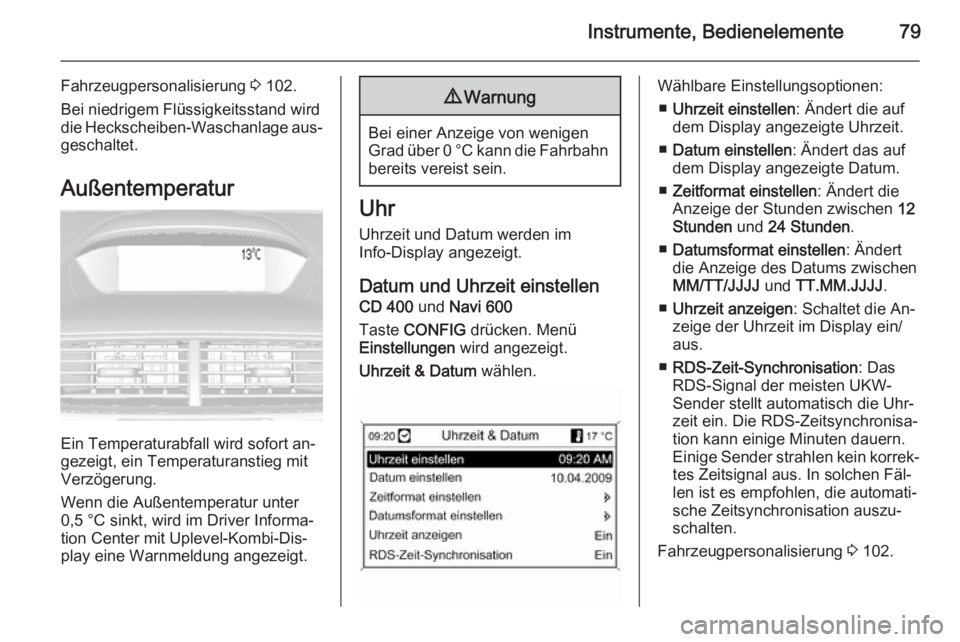

Instrumente, Bedienelemente79
Fahrzeugpersonalisierung 3 102.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage aus‐ geschaltet.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Wenn die Außentemperatur unter
0,5 °C sinkt, wird im Driver Informa‐
tion Center mit Uplevel-Kombi-Dis‐
play eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info-Display angezeigt.
Datum und Uhrzeit einstellen CD 400 und Navi 600
Taste CONFIG drücken. Menü
Einstellungen wird angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
■ Uhrzeit einstellen : Ändert die auf
dem Display angezeigte Uhrzeit.
■ Datum einstellen : Ändert das auf
dem Display angezeigte Datum.
■ Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen 12
Stunden und 24 Stunden .
■ Datumsformat einstellen : Ändert
die Anzeige des Datums zwischen
MM/TT/JJJJ und TT.MM.JJJJ .
■ Uhrzeit anzeigen : Schaltet die An‐
zeige der Uhrzeit im Display ein/ aus.
■ RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhr‐
zeit ein. Die RDS-Zeitsynchronisa‐ tion kann einige Minuten dauern.
Einige Sender strahlen kein korrek‐
tes Zeitsignal aus. In solchen Fäl‐
len ist es empfohlen, die automati‐ sche Zeitsynchronisation auszu‐
schalten.
Fahrzeugpersonalisierung 3 102.

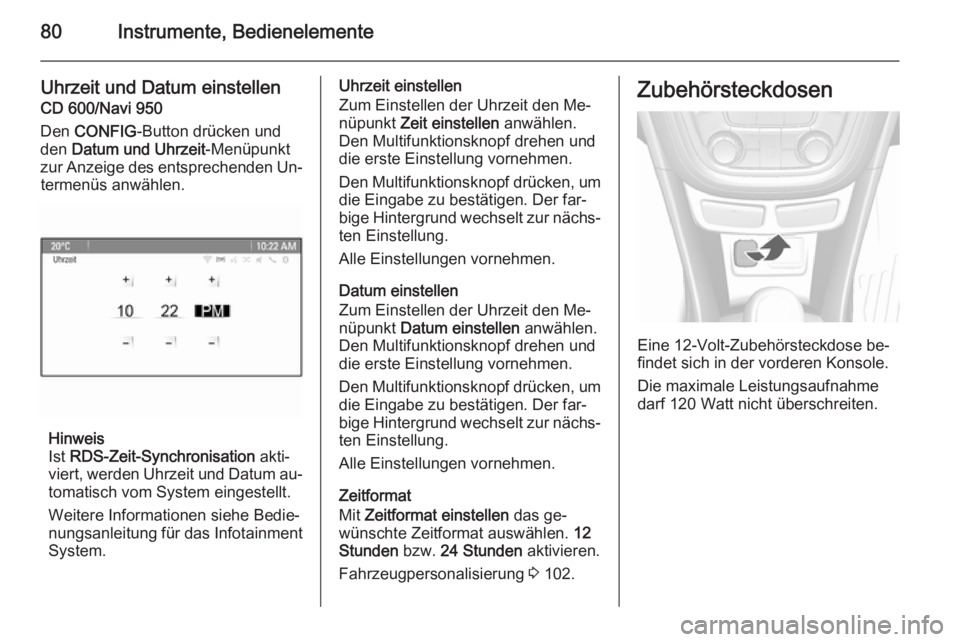

80Instrumente, Bedienelemente
Uhrzeit und Datum einstellen
CD 600/Navi 950
Den CONFIG -Button drücken und
den Datum und Uhrzeit -Menüpunkt
zur Anzeige des entsprechenden Un‐ termenüs anwählen.
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Weitere Informationen siehe Bedie‐ nungsanleitung für das Infotainment
System.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Zeit einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐ ten Einstellung.
Alle Einstellungen vornehmen.
Datum einstellen
Zum Einstellen der Uhrzeit den Me‐
nüpunkt Datum einstellen anwählen.
Den Multifunktionsknopf drehen und die erste Einstellung vornehmen.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der far‐
bige Hintergrund wechselt zur nächs‐ ten Einstellung.
Alle Einstellungen vornehmen.
Zeitformat
Mit Zeitformat einstellen das ge‐
wünschte Zeitformat auswählen. 12
Stunden bzw. 24 Stunden aktivieren.
Fahrzeugpersonalisierung 3 102.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.

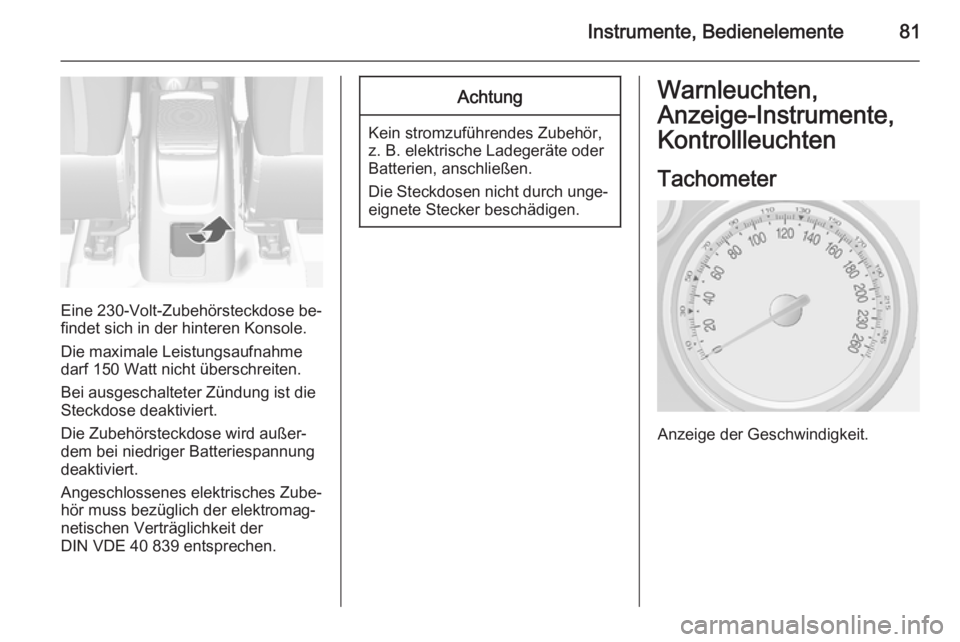

Instrumente, Bedienelemente81
Eine 230-Volt-Zubehörsteckdose be‐
findet sich in der hinteren Konsole.
Die maximale Leistungsaufnahme
darf 150 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert.
Die Zubehörsteckdose wird außer‐
dem bei niedriger Batteriespannung
deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Die Steckdosen nicht durch unge‐ eignete Stecker beschädigen.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Tachometer
Anzeige der Geschwindigkeit.

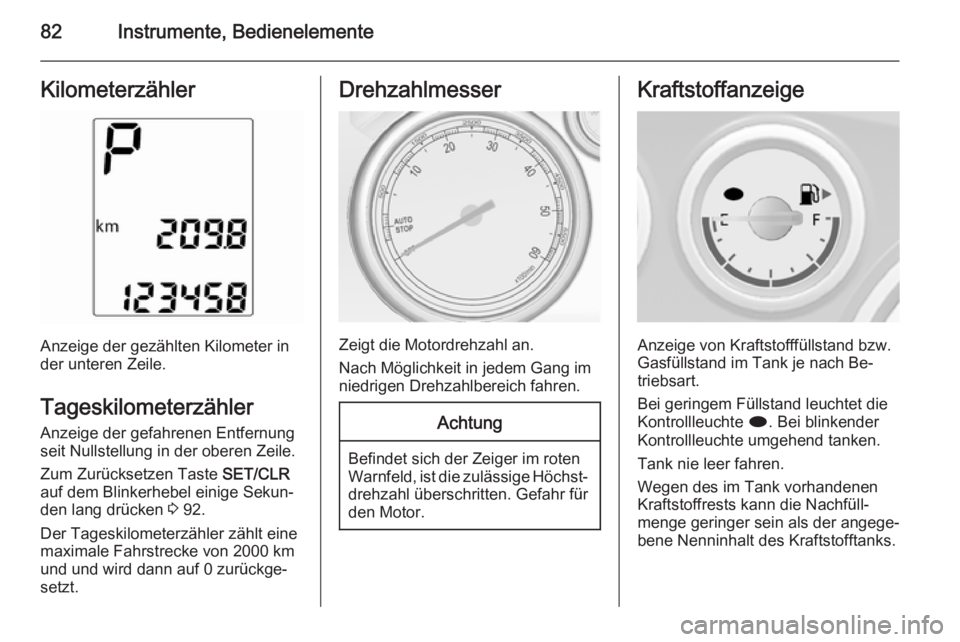

82Instrumente, BedienelementeKilometerzähler
Anzeige der gezählten Kilometer in
der unteren Zeile.
Tageskilometerzähler
Anzeige der gefahrenen Entfernung seit Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐
den lang drücken 3 92.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und und wird dann auf 0 zurückge‐
setzt.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.

Instrumente, Bedienelemente83Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel-Kombi-Display wird die
verbleibende Öllebensdauer im
Fahrzeug Informationsmenü ange‐
zeigt.
Im Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:

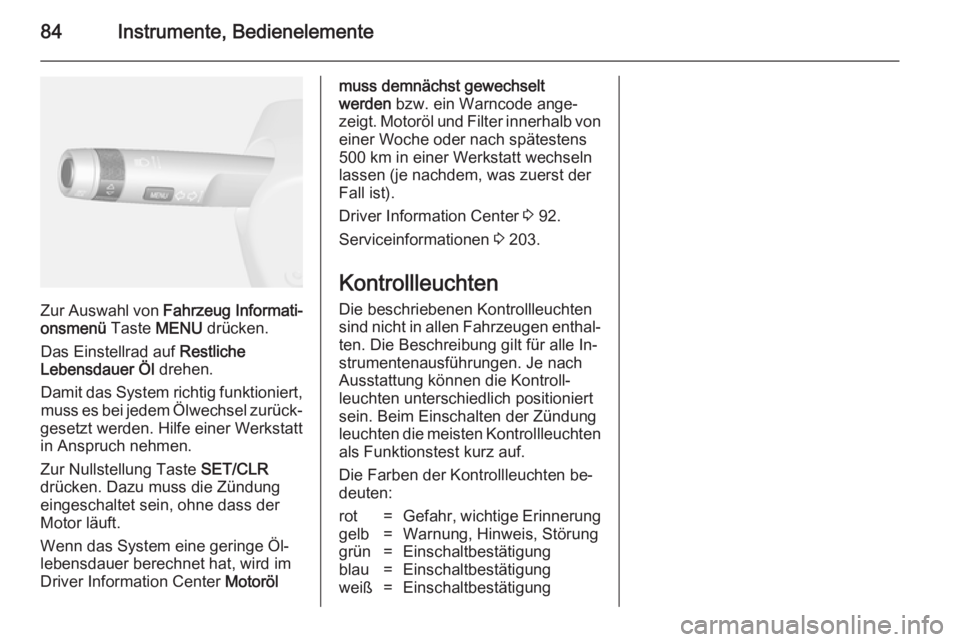

84Instrumente, Bedienelemente
Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐
gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung
eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln lassen (je nachdem, was zuerst der
Fall ist).
Driver Information Center 3 92.
Serviceinformationen 3 203.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten
als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigungblau=Einschaltbestätigungweiß=Einschaltbestätigung

Instrumente, Bedienelemente85

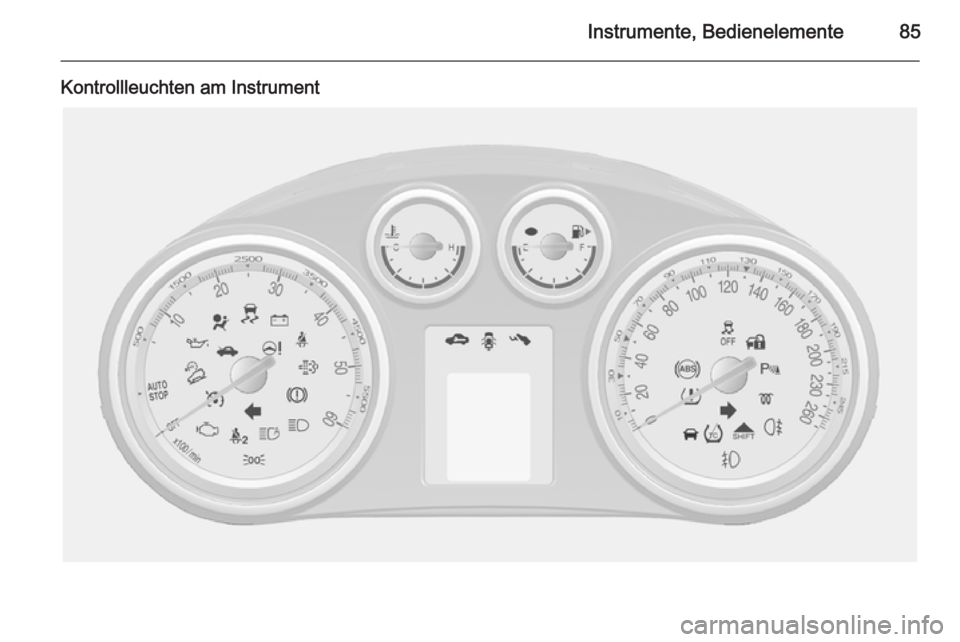

Kontrollleuchten am Instrument

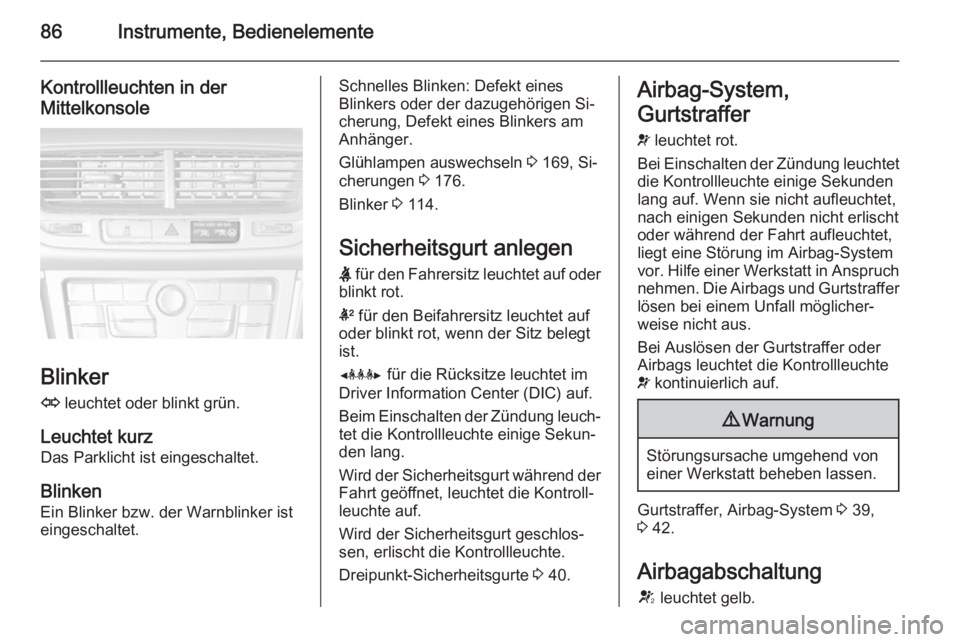

86Instrumente, Bedienelemente
Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Si‐
cherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 169, Si‐
cherungen 3 176.
Blinker 3 114.
Sicherheitsgurt anlegen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Y für die Rücksitze leuchtet im
Driver Information Center (DIC) auf.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte einige Sekun‐ den lang.
Wird der Sicherheitsgurt während der
Fahrt geöffnet, leuchtet die Kontroll‐
leuchte auf.
Wird der Sicherheitsgurt geschlos‐
sen, erlischt die Kontrollleuchte.
Dreipunkt-Sicherheitsgurte 3 40.Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte einige Sekunden
lang auf. Wenn sie nicht aufleuchtet,
nach einigen Sekunden nicht erlischt
oder während der Fahrt aufleuchtet,
liegt eine Störung im Airbag-System
vor. Hilfe einer Werkstatt in Anspruch nehmen. Die Airbags und Gurtstraffer
lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 39,
3 42.
Airbagabschaltung V leuchtet gelb.

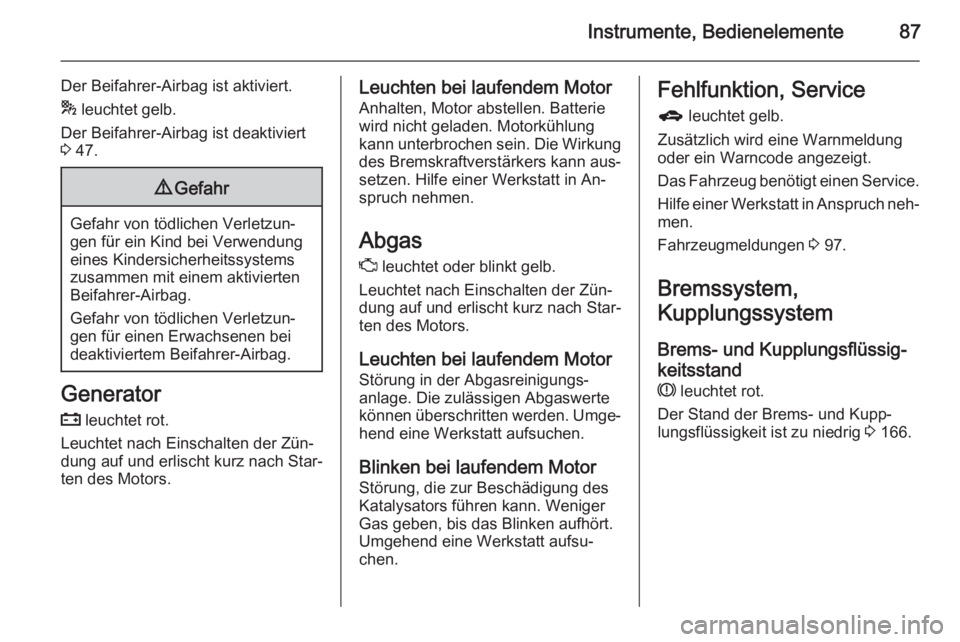

Instrumente, Bedienelemente87
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 47.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Batterie
wird nicht geladen. Motorkühlung
kann unterbrochen sein. Die Wirkung
des Bremskraftverstärkers kann aus‐
setzen. Hilfe einer Werkstatt in An‐ spruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Umge‐ hend eine Werkstatt aufsuchen.
Blinken bei laufendem Motor Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend eine Werkstatt aufsu‐
chen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 97.
Bremssystem,
Kupplungssystem
Brems- und Kupplungsflüssig‐
keitsstand R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 166.

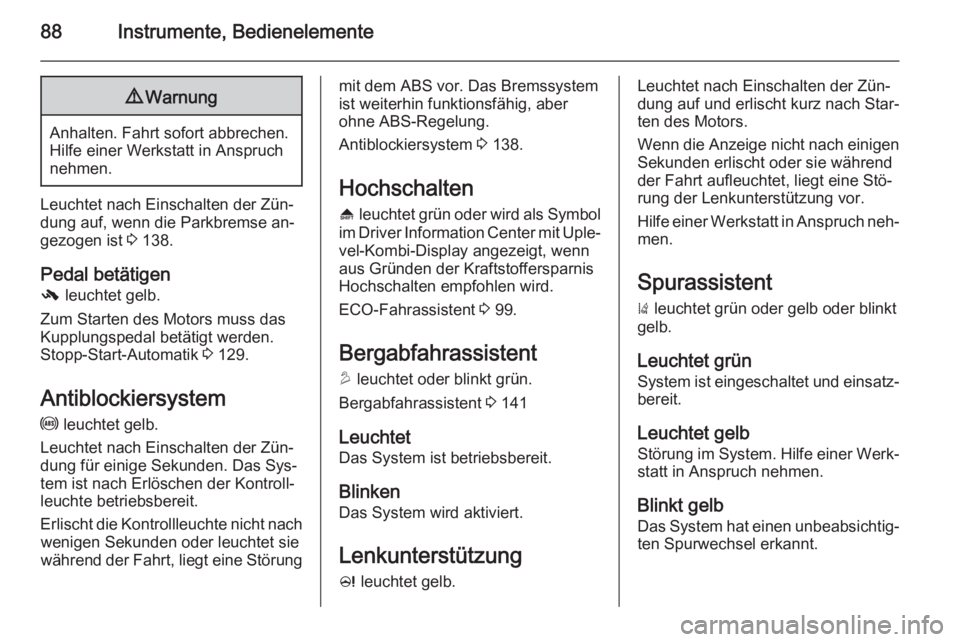

88Instrumente, Bedienelemente9Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die Parkbremse an‐
gezogen ist 3 138.
Pedal betätigen
- leuchtet gelb.
Zum Starten des Motors muss das
Kupplungspedal betätigt werden.
Stopp-Start-Automatik 3 129.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐ tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet siewährend der Fahrt, liegt eine Störung
mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 138.
Hochschalten
[ leuchtet grün oder wird als Symbol
im Driver Information Center mit Uple‐ vel-Kombi-Display angezeigt, wenn
aus Gründen der Kraftstoffersparnis
Hochschalten empfohlen wird.
ECO-Fahrassistent 3 99.
Bergabfahrassistent
u leuchtet oder blinkt grün.
Bergabfahrassistent 3 141
Leuchtet Das System ist betriebsbereit.
Blinken Das System wird aktiviert.
Lenkunterstützung c leuchtet gelb.Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Wenn die Anzeige nicht nach einigen Sekunden erlischt oder sie während
der Fahrt aufleuchtet, liegt eine Stö‐
rung der Lenkunterstützung vor.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Spurassistent ) leuchtet grün oder gelb oder blinkt
gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Leuchtet gelb
Störung im System. Hilfe einer Werk‐ statt in Anspruch nehmen.
Blinkt gelb
Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
