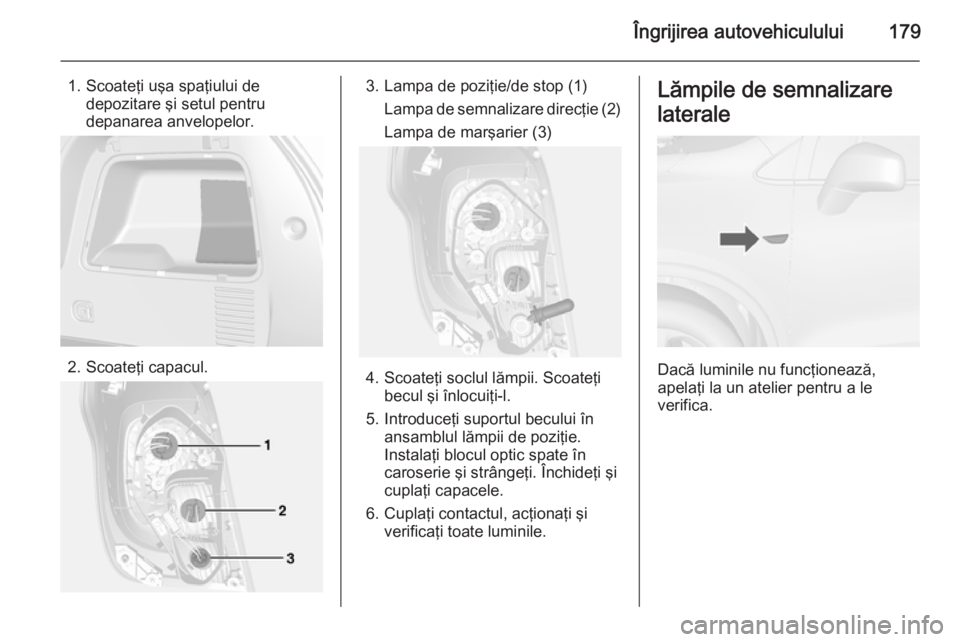

Îngrijirea autovehiculului179
1. Scoateţi uşa spaţiului dedepozitare şi setul pentru
depanarea anvelopelor.
2. Scoateţi capacul.
3. Lampa de poziţie/de stop (1)
Lampa de semnalizare direcţie (2)
Lampa de marşarier (3)
4. Scoateţi soclul lămpii. Scoateţi becul şi înlocuiţi-l.
5. Introduceţi suportul becului în ansamblul lămpii de poziţie.
Instalaţi blocul optic spate în
caroserie şi strângeţi. Închideţi şi
cuplaţi capacele.
6. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare
laterale
Dacă luminile nu funcţionează,
apelaţi la un atelier pentru a le
verifica.

180Îngrijirea autovehicululuiLampa de frână montată în
centru sus
Dacă lampa de frână montată în
centru, sus nu funcţionează, apelaţi la un atelier pentru a o verifica.
Luminile pentru plăcuţa de
înmatriculare
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Scoateţi carcasa lămpii în jos, fără
a trage cablul.
Rotiţi soclul becului în sens
antiorar pentru deblocare.
3. Scoateţi becul din soclu şi înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Introduceţi carcasa lămpii şi strângeţi cu ajutorul unei
şurubelniţe.
Luminile interioare
Lumini de curtoazie 1. Pentru a o scoate, ridicaţi partea opusă a comutatorului de lumini
cu ajutorul unei şurubelniţe cu cap
plat.
2. Scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi la loc ansamblul lămpii.

Îngrijirea autovehiculului181
Lampa din portbagaj
1. Scoateţi lampa cu ajutorul uneişurubelniţe.
2. Scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
O parte din siguranţele principale se găsesc într-o cutie deasupra bornei
pozitive. Dacă este necesar, apelaţi
la un atelier service pentru a le
înlocui.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.

182Îngrijirea autovehicululuiCutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
Siguranţe miniaturale
Nr.Circuit1Trapa2Oglinzile retrovizoare exterioare3–4–5Modulul de comandă a frânei
electrice6Senzorul bateriei inteligente7–8Modulul de comandă al transmi‐ siei9Modulul de control al autovehi‐
culului10Reglarea farurilor pe înălţime11Ştergătorul de lunetă12Luneta încălzită13Elementul de acţionare a faru‐
rilor (stânga)14Oglinzile retrovizoare exterioare
încălzite15–16Încălzirea scaunelor

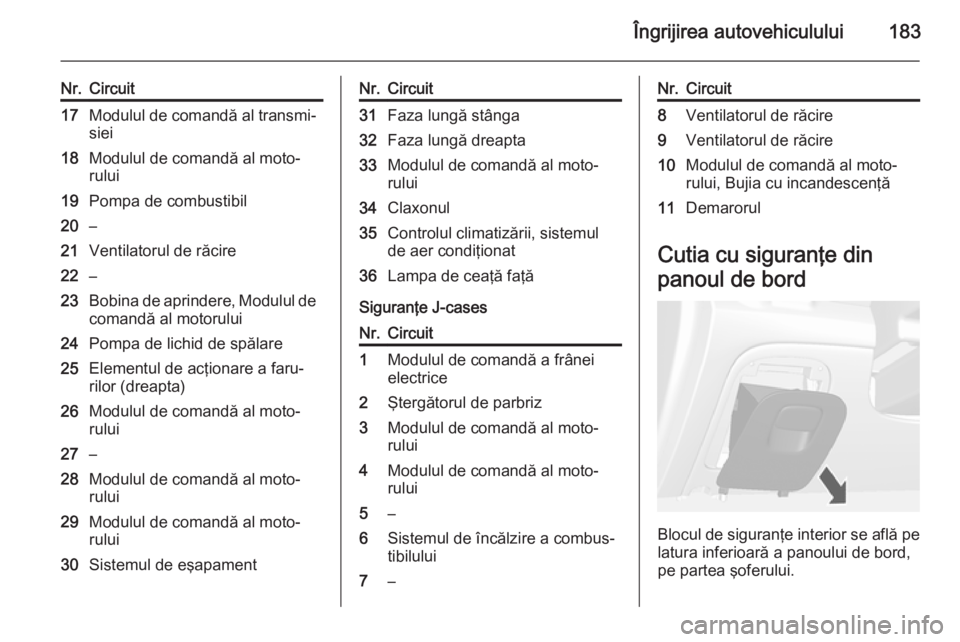

Îngrijirea autovehiculului183
Nr.Circuit17Modulul de comandă al transmi‐siei18Modulul de comandă al moto‐
rului19Pompa de combustibil20–21Ventilatorul de răcire22–23Bobina de aprindere, Modulul de
comandă al motorului24Pompa de lichid de spălare25Elementul de acţionare a faru‐
rilor (dreapta)26Modulul de comandă al moto‐
rului27–28Modulul de comandă al moto‐
rului29Modulul de comandă al moto‐
rului30Sistemul de eşapamentNr.Circuit31Faza lungă stânga32Faza lungă dreapta33Modulul de comandă al moto‐
rului34Claxonul35Controlul climatizării, sistemul
de aer condiţionat36Lampa de ceaţă faţă
Siguranţe J-cases
Nr.Circuit1Modulul de comandă a frânei
electrice2Ştergătorul de parbriz3Modulul de comandă al moto‐
rului4Modulul de comandă al moto‐
rului5–6Sistemul de încălzire a combus‐
tibilului7–Nr.Circuit8Ventilatorul de răcire9Ventilatorul de răcire10Modulul de comandă al moto‐
rului, Bujia cu incandescenţă11Demarorul
Cutia cu siguranţe din
panoul de bord
Blocul de siguranţe interior se află pe
latura inferioară a panoului de bord,
pe partea şoferului.

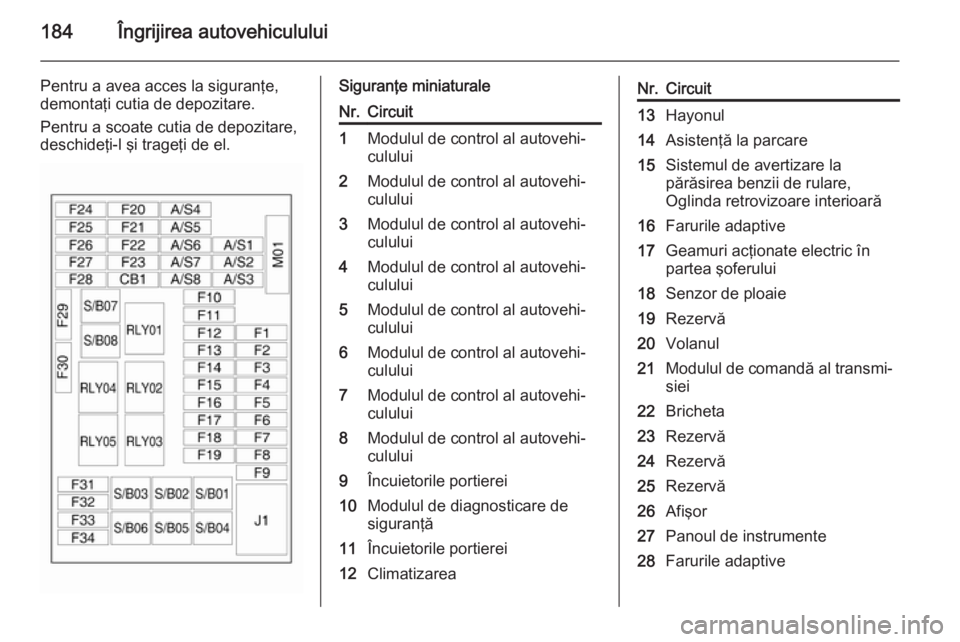

184Îngrijirea autovehiculului
Pentru a avea acces la siguranţe,
demontaţi cutia de depozitare.
Pentru a scoate cutia de depozitare,
deschideţi-l şi trageţi de el.Siguranţe miniaturaleNr.Circuit1Modulul de control al autovehi‐
culului2Modulul de control al autovehi‐
culului3Modulul de control al autovehi‐
culului4Modulul de control al autovehi‐
culului5Modulul de control al autovehi‐
culului6Modulul de control al autovehi‐
culului7Modulul de control al autovehi‐
culului8Modulul de control al autovehi‐
culului9Încuietorile portierei10Modulul de diagnosticare de
siguranţă11Încuietorile portierei12ClimatizareaNr.Circuit13Hayonul14Asistenţă la parcare15Sistemul de avertizare la
părăsirea benzii de rulare,
Oglinda retrovizoare interioară16Farurile adaptive17Geamuri acţionate electric în
partea şoferului18Senzor de ploaie19Rezervă20Volanul21Modulul de comandă al transmi‐ siei22Bricheta23Rezervă24Rezervă25Rezervă26Afişor27Panoul de instrumente28Farurile adaptive

Îngrijirea autovehiculului185
Nr.Circuit29Rezervă30Rezervă31Panoul de instrumente32Infotainment, auxiliar, priză de
curent33Afişaj, Sistemul Infotainment34UHP/DAB Onstar
Siguranţe S/B
Nr.Circuit01Rezervă02Rezervă03Geamurile acţionate electric faţă04Geamurile acţionate electric
spate05Modul logistic06Rezervă07Rezervă08RezervăCutia de siguranţe din
portbagaj
Este amplasată în partea stângă a
compartimentului spate.
Pentru a avea acces la siguranţe,
demontaţi capacul.
Siguranţe miniaturale

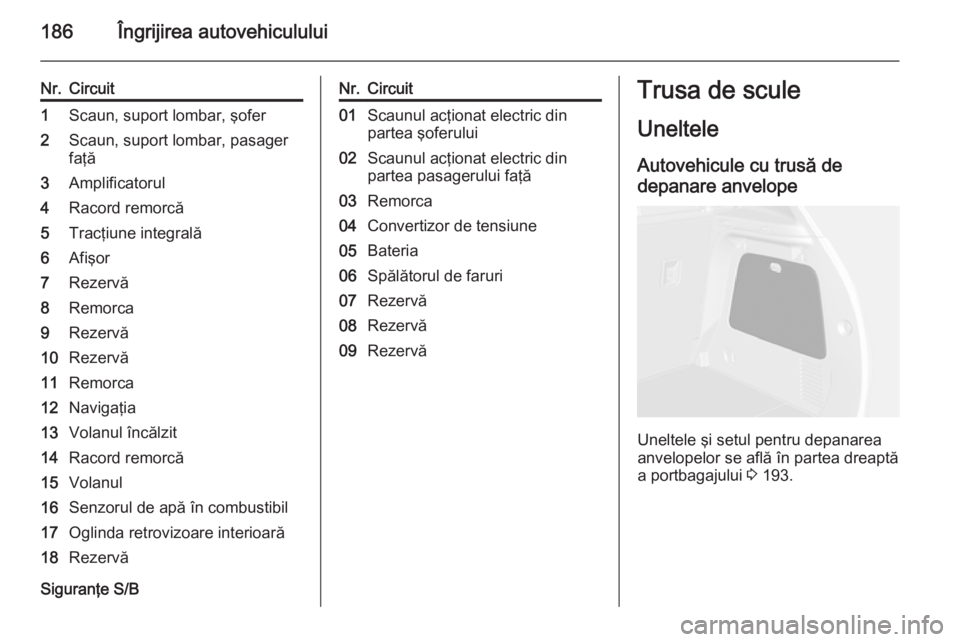

186Îngrijirea autovehiculului
Nr.Circuit1Scaun, suport lombar, şofer2Scaun, suport lombar, pasager
faţă3Amplificatorul4Racord remorcă5Tracţiune integrală6Afişor7Rezervă8Remorca9Rezervă10Rezervă11Remorca12Navigaţia13Volanul încălzit14Racord remorcă15Volanul16Senzorul de apă în combustibil17Oglinda retrovizoare interioară18Rezervă
Siguranţe S/B
Nr.Circuit01Scaunul acţionat electric din
partea şoferului02Scaunul acţionat electric din
partea pasagerului faţă03Remorca04Convertizor de tensiune05Bateria06Spălătorul de faruri07Rezervă08Rezervă09RezervăTrusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi setul pentru depanarea
anvelopelor se află în partea dreaptă
a portbagajului 3 193.

Îngrijirea autovehiculului187
Autovehicule cu roată derezervă
Cricul şi sculele se află într-un
compartiment din portbagaj deasupra roţii de rezervă.
Înlocuirea roţii 3 197, roata de
rezervă 3 199.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele
Anvelopele de dimensiunea
195/70 R16 şi 215/60 R17 trebuie
utilizate numai ca anvelope de iarnă.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor
De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Model: RadialRF=Tip: Cu flancuri întărite
(Runflat)16=Diametru jantă, în inci95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Literă cod de viteză
Literă cod de viteză:
Q=până la 160 km/hS=până la 180 km/h

188Îngrijirea autovehiculului
T=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelopeVerificaţi presiunea în anvelopele recicel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu sistem de monitorizare a presiunii în
anvelope.
Deşurubaţi capacul de ventil.
Presiunea anvelopelor 3 222 şi pe
eticheta de pe rama portierei
şoferului.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 217.
2. Identificaţi anvelopa respectivă.Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 222.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
