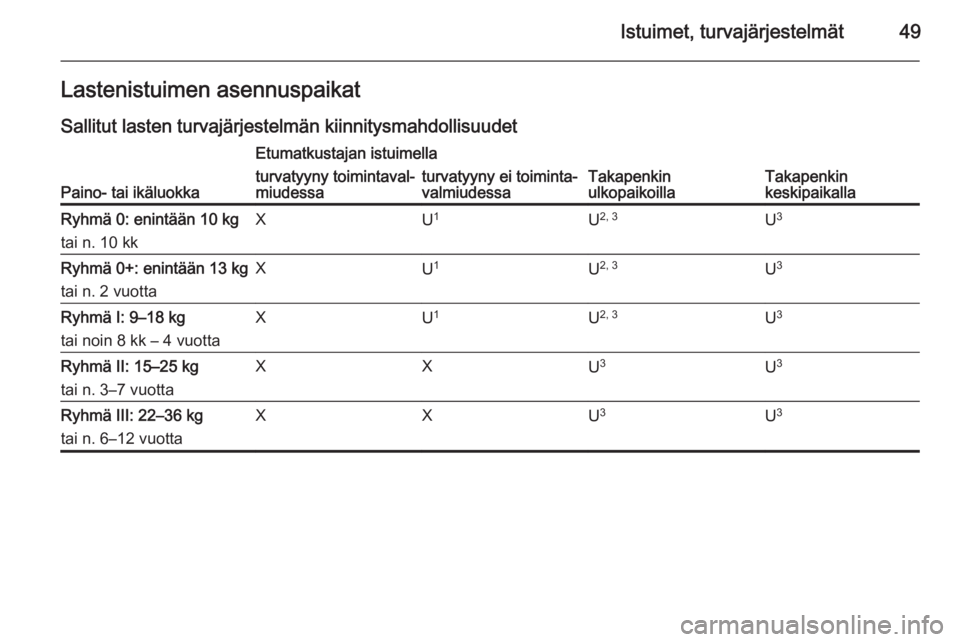

Istuimet, turvajärjestelmät49Lastenistuimen asennuspaikatSallitut lasten turvajärjestelmän kiinnitysmahdollisuudet
Paino- tai ikäluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kg
tai n. 10 kkXU 1U 2, 3U3Ryhmä 0+: enintään 13 kg
tai n. 2 vuottaXU 1U2, 3U 3Ryhmä I: 9–18 kg
tai noin 8 kk – 4 vuottaXU 1U2, 3U 3Ryhmä II: 15–25 kg
tai n. 3–7 vuottaXXU 3U3Ryhmä III: 22–36 kg
tai n. 6–12 vuottaXXU 3U3

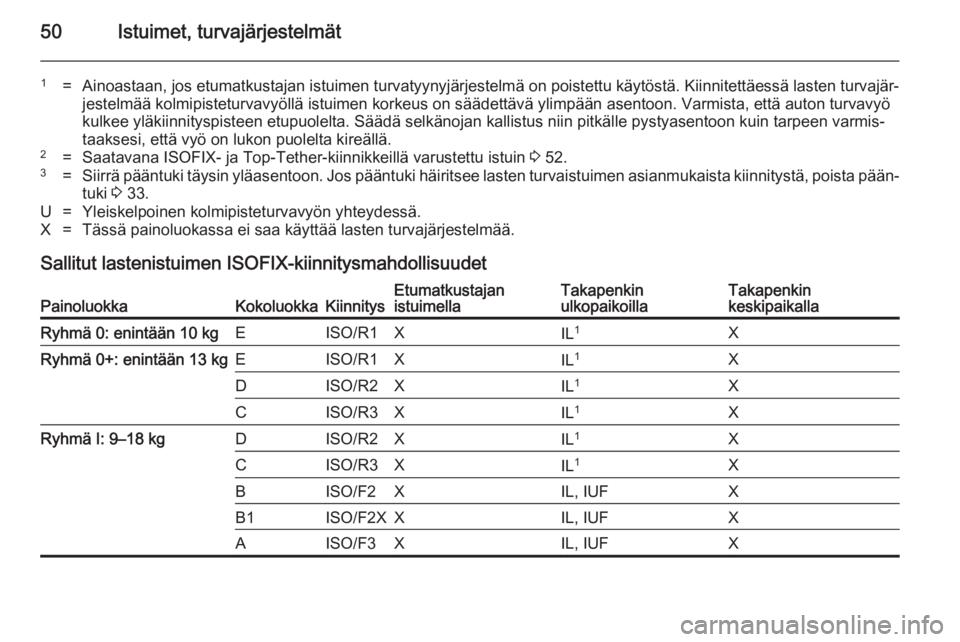

50Istuimet, turvajärjestelmät
1=Ainoastaan, jos etumatkustajan istuimen turvatyynyjärjestelmä on poistettu käytöstä. Kiinnitettäessä lasten turvajär‐jestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. Varmista, että auton turvavyökulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmis‐
taaksesi, että vyö on lukon puolelta kireällä.2=Saatavana ISOFIX- ja Top-Tether-kiinnikkeillä varustettu istuin 3 52.3=Siirrä pääntuki täysin yläasentoon. Jos pääntuki häiritsee lasten turvaistuimen asianmukaista kiinnitystä, poista pään‐
tuki 3 33.U=Yleiskelpoinen kolmipisteturvavyön yhteydessä.X=Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.
Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgEISO/R1XIL 1XRyhmä 0+: enintään 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XRyhmä I: 9–18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFX

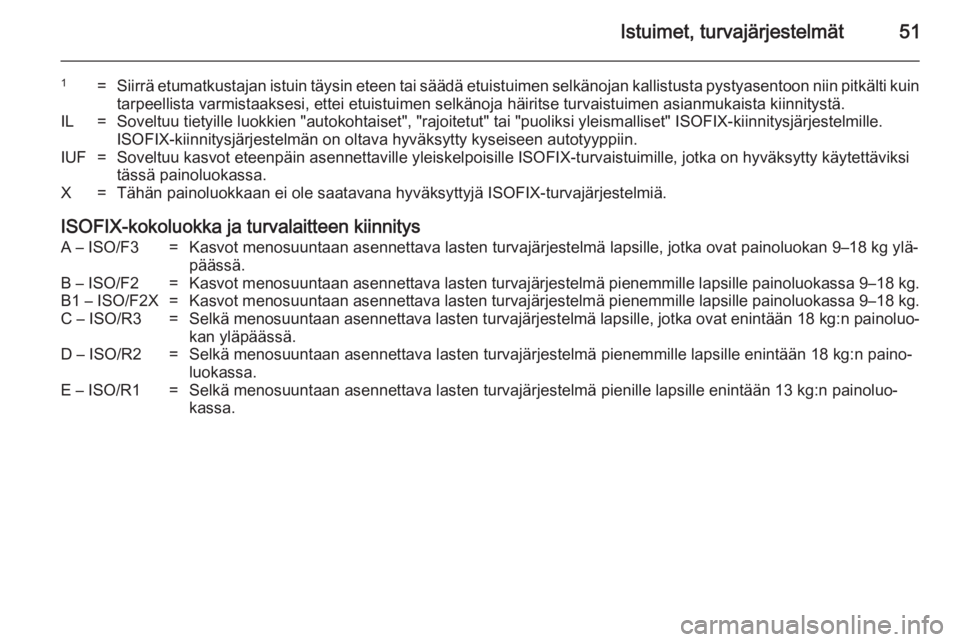

Istuimet, turvajärjestelmät51
1=Siirrä etumatkustajan istuin täysin eteen tai säädä etuistuimen selkänojan kallistusta pystyasentoon niin pitkälti kuintarpeellista varmistaaksesi, ettei etuistuimen selkänoja häiritse turvaistuimen asianmukaista kiinnitystä.IL=Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF=Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X=Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3=Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐ päässä.B – ISO/F2=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.B1 – ISO/F2X=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.C – ISO/R3=Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässä.D – ISO/R2=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.

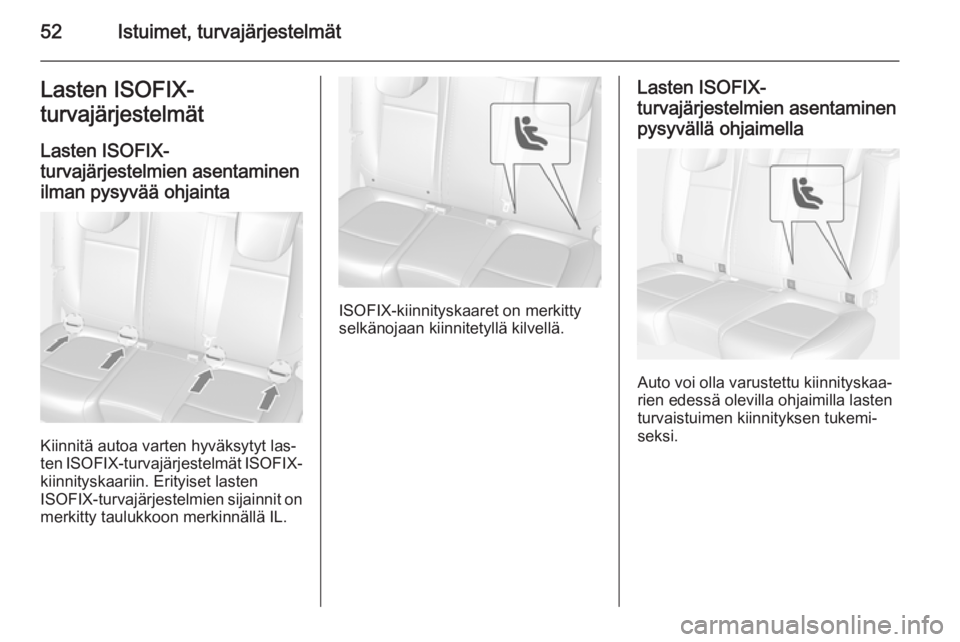

52Istuimet, turvajärjestelmätLasten ISOFIX-
turvajärjestelmät
Lasten ISOFIX-
turvajärjestelmien asentaminen
ilman pysyvää ohjainta
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Lasten ISOFIX-
turvajärjestelmien asentaminen
pysyvällä ohjaimella
Auto voi olla varustettu kiinnityskaa‐
rien edessä olevilla ohjaimilla lasten
turvaistuimen kiinnityksen tukemi‐
seksi.

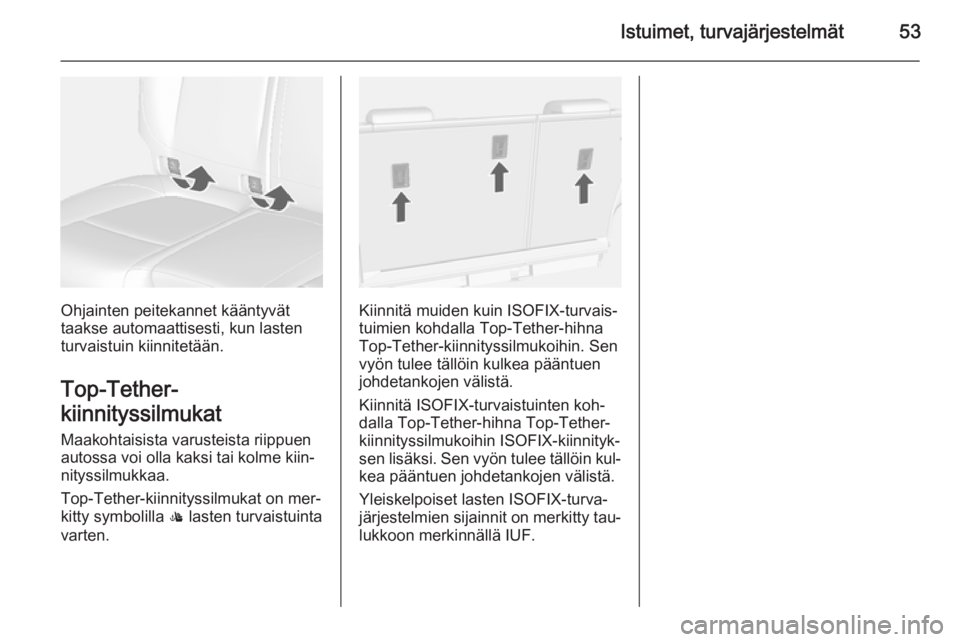

Istuimet, turvajärjestelmät53
Ohjainten peitekannet kääntyvät
taakse automaattisesti, kun lasten
turvaistuin kiinnitetään.
Top-Tether-
kiinnityssilmukat
Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.
Top-Tether-kiinnityssilmukat on mer‐ kitty symbolilla : lasten turvaistuinta
varten.Kiinnitä muiden kuin ISOFIX-turvais‐
tuimien kohdalla Top-Tether-hihna
Top-Tether-kiinnityssilmukoihin. Sen
vyön tulee tällöin kulkea pääntuen
johdetankojen välistä.
Kiinnitä ISOFIX-turvaistuinten koh‐
dalla Top-Tether-hihna Top-Tether-
kiinnityssilmukoihin ISOFIX-kiinnityk‐
sen lisäksi. Sen vyön tulee tällöin kul‐
kea pääntuen johdetankojen välistä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

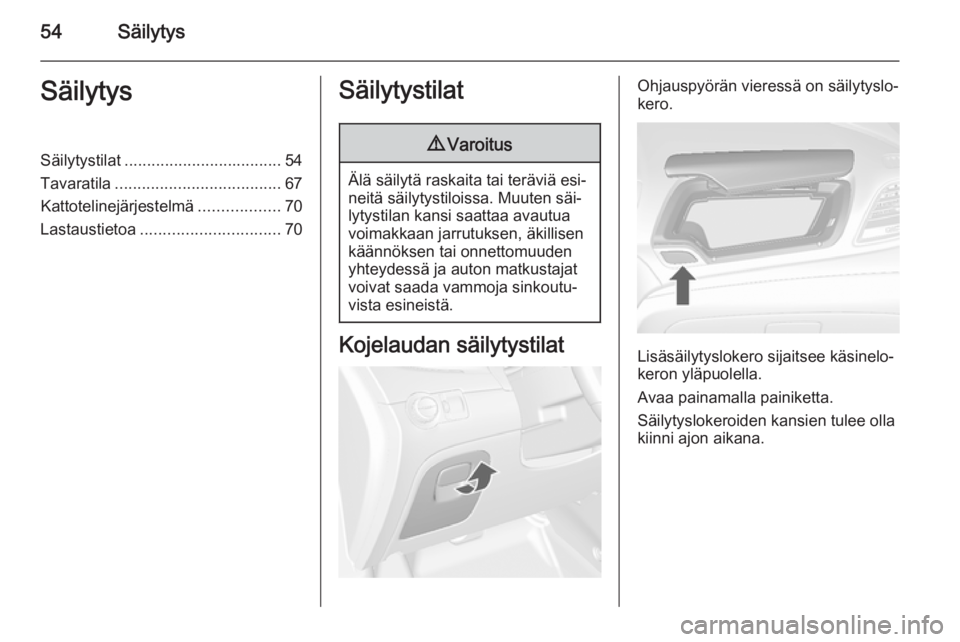

54SäilytysSäilytysSäilytystilat................................... 54
Tavaratila ..................................... 67
Kattotelinejärjestelmä ..................70
Lastaustietoa ............................... 70Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Ohjauspyörän vieressä on säilytyslo‐
kero.
Lisäsäilytyslokero sijaitsee käsinelo‐
keron yläpuolella.
Avaa painamalla painiketta.
Säilytyslokeroiden kansien tulee olla
kiinni ajon aikana.

Säilytys55Käsinelokero
Avaa vetämällä kahvaa.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa ja keskikonsolin takaosassa.
Vedä takaistuimen kyynärnojassa
olevasta hihnasta käyttääksesi ta‐
kaistuimen mukinpidintä.
Aurinkolasikotelo
Käännä alas ja avaa.
Älä sijoita aurinkolasikoteloon paina‐ via esineitä.

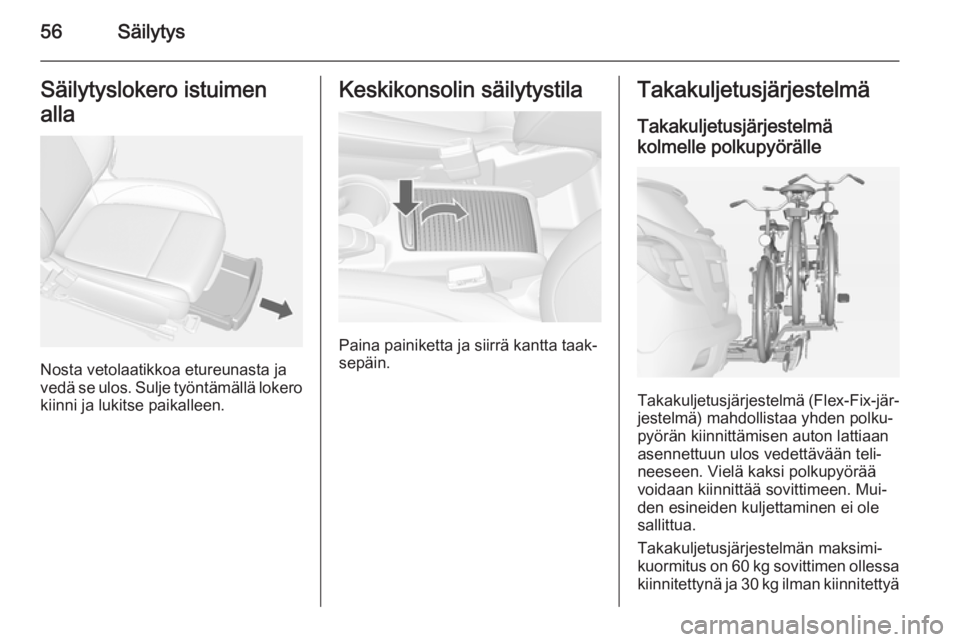

56SäilytysSäilytyslokero istuimen
alla
Nosta vetolaatikkoa etureunasta ja
vedä se ulos. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.
Keskikonsolin säilytystila
Paina painiketta ja siirrä kantta taak‐
sepäin.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä
kolmelle polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa yhden polku‐
pyörän kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Vielä kaksi polkupyörää
voidaan kiinnittää sovittimeen. Mui‐
den esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 60 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä

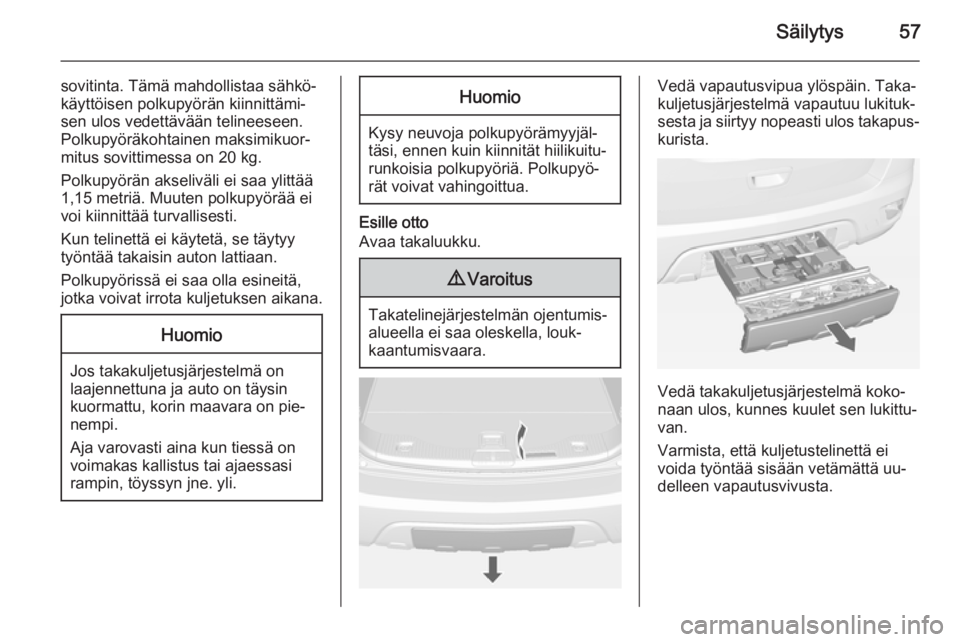

Säilytys57
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen ulos vedettävään telineeseen.
Polkupyöräkohtainen maksimikuor‐
mitus sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on pie‐ nempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐ delleen vapautusvivusta.

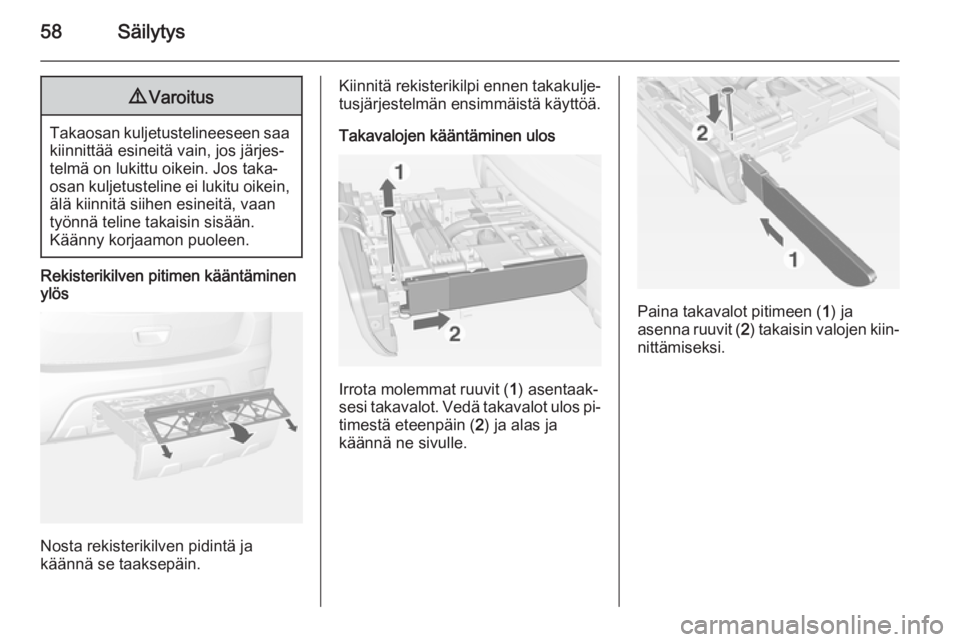

58Säilytys9Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.
Takavalojen kääntäminen ulos
Irrota molemmat ruuvit ( 1) asentaak‐
sesi takavalot. Vedä takavalot ulos pi‐ timestä eteenpäin ( 2) ja alas ja
käännä ne sivulle.
Paina takavalot pitimeen ( 1) ja
asenna ruuvit ( 2) takaisin valojen kiin‐
nittämiseksi.
