OPEL MOKKA 2014 Ohjekirja (in Finnish)

Säilytys59

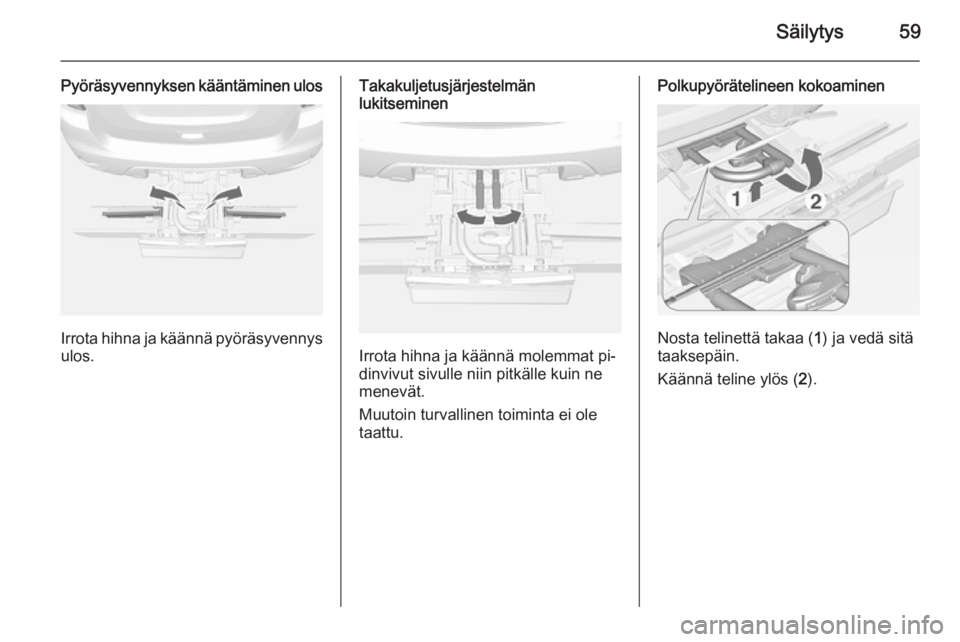

Pyöräsyvennyksen kääntäminen ulos
Irrota hihna ja käännä pyöräsyvennys
ulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat pi‐
dinvivut sivulle niin pitkälle kuin ne menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa ( 1) ja vedä sitä
taaksepäin.
Käännä teline ylös ( 2).

60Säilytys
Paina telinettä alas (1) ja käännä kah‐
vaa ( 2) taaksepäin sen lukitsemi‐
seksi.
Käännä pidin sivulle ( 1) ja vedä luki‐
tustappi ulos.
Irrota telineen vasen osa ( 2).
Aseta telineen vasen osa oikeanpuo‐
leiseen osaan ( 1).
Laita lukitustappi paikalleen ja
käännä pidin sivulle ( 2).
Polkupyörän kiinnittäminen
1. Käännä polkimet paikalleen ku‐
van mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on ase‐
tettu pyöräsyvennysten keskelle.

Säilytys61

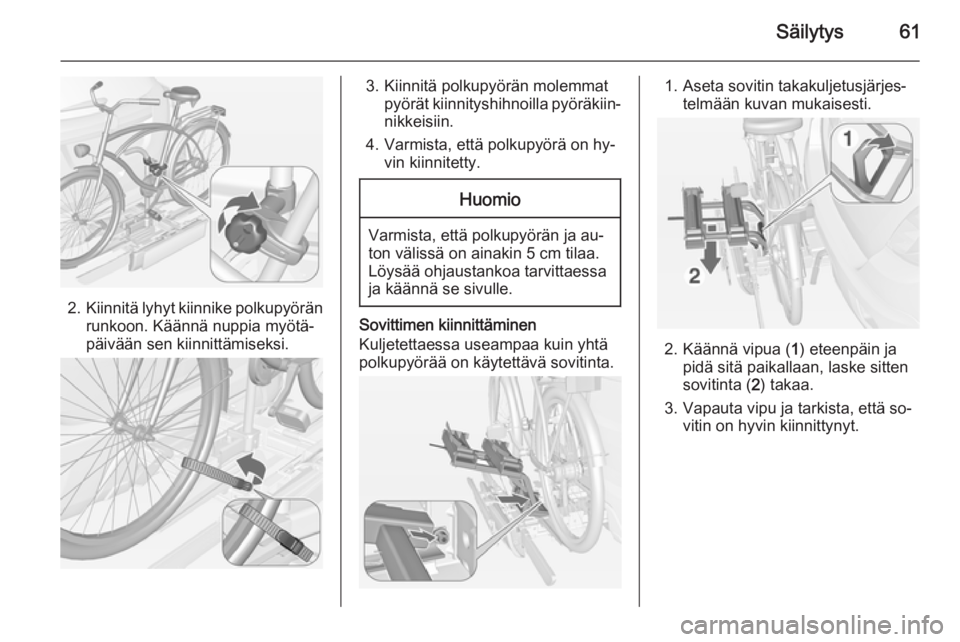

2.Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.
3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hy‐ vin kiinnitetty.Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin yhtä
polkupyörää on käytettävä sovitinta.
1. Aseta sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan, laske sitten
sovitinta ( 2) takaa.
3. Vapauta vipu ja tarkista, että so‐ vitin on hyvin kiinnittynyt.

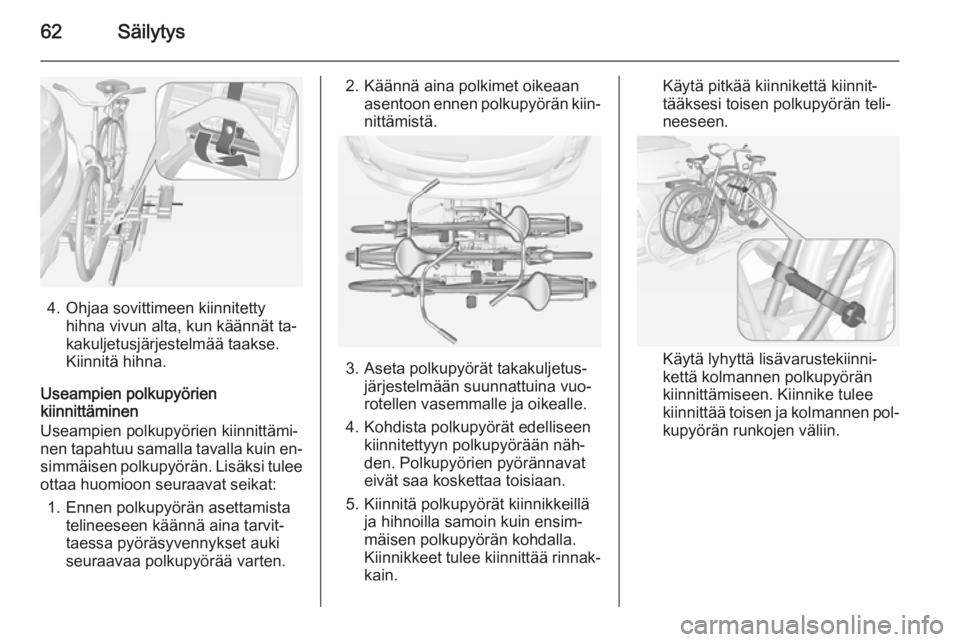

62Säilytys
4. Ohjaa sovittimeen kiinnitettyhihna vivun alta, kun käännät ta‐
kakuljetusjärjestelmää taakse.
Kiinnitä hihna.
Useampien polkupyörien
kiinnittäminen
Useampien polkupyörien kiinnittämi‐
nen tapahtuu samalla tavalla kuin en‐
simmäisen polkupyörän. Lisäksi tulee ottaa huomioon seuraavat seikat:
1. Ennen polkupyörän asettamista telineeseen käännä aina tarvit‐
taessa pyöräsyvennykset auki
seuraavaa polkupyörää varten.
2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.
3. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina vuo‐
rotellen vasemmalle ja oikealle.
4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään näh‐
den. Polkupyörien pyörännavat eivät saa koskettaa toisiaan.
5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin ensim‐
mäisen polkupyörän kohdalla.
Kiinnikkeet tulee kiinnittää rinnak‐
kain.
Käytä pitkää kiinnikettä kiinnit‐
tääksesi toisen polkupyörän teli‐
neeseen.
Käytä lyhyttä lisävarustekiinni‐
kettä kolmannen polkupyörän
kiinnittämiseen. Kiinnike tulee
kiinnittää toisen ja kolmannen pol‐
kupyörän runkojen väliin.

Säilytys63

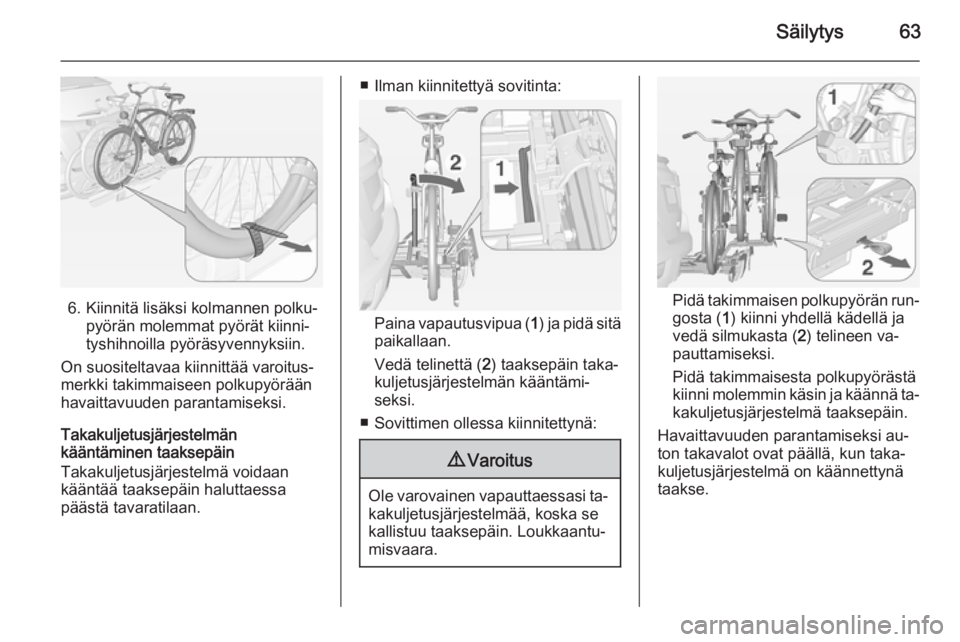

6. Kiinnitä lisäksi kolmannen polku‐pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräsyvennyksiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.
■ Ilman kiinnitettyä sovitinta:
Paina vapautusvipua ( 1) ja pidä sitä
paikallaan.
Vedä telinettä ( 2) taaksepäin taka‐
kuljetusjärjestelmän kääntämi‐
seksi.
■ Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi ta‐
kakuljetusjärjestelmää, koska sekallistuu taaksepäin. Loukkaantu‐
misvaara.
Pidä takimmaisen polkupyörän run‐ gosta ( 1) kiinni yhdellä kädellä ja
vedä silmukasta ( 2) telineen va‐
pauttamiseksi.
Pidä takimmaisesta polkupyörästä
kiinni molemmin käsin ja käännä ta‐
kakuljetusjärjestelmä taaksepäin.
Havaittavuuden parantamiseksi au‐ ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.

64Säilytys9Varoitus

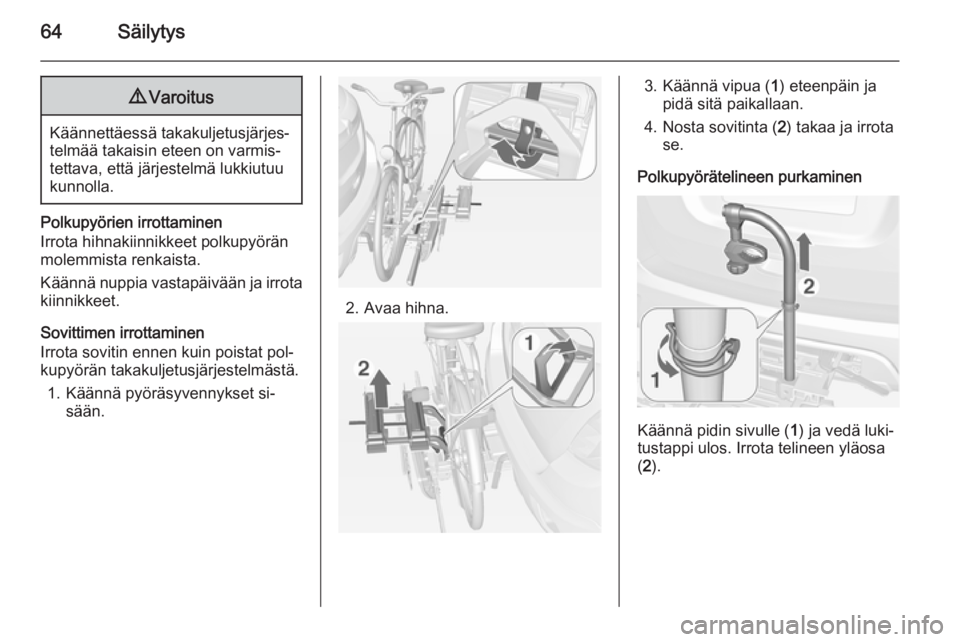

Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin ennen kuin poistat pol‐
kupyörän takakuljetusjärjestelmästä.
1. Käännä pyöräsyvennykset si‐ sään.
2. Avaa hihna.
3. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan.
4. Nosta sovitinta ( 2) takaa ja irrota
se.
Polkupyörätelineen purkaminen
Käännä pidin sivulle ( 1) ja vedä luki‐
tustappi ulos. Irrota telineen yläosa
( 2 ).

Säilytys65

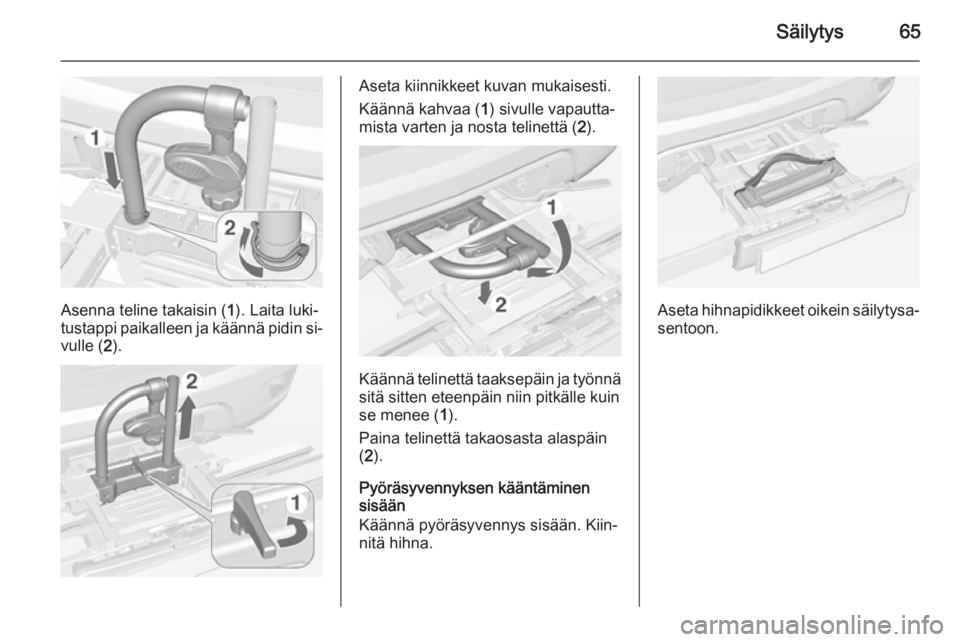

Asenna teline takaisin (1). Laita luki‐
tustappi paikalleen ja käännä pidin si‐
vulle ( 2).
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa ( 1) sivulle vapautta‐
mista varten ja nosta telinettä ( 2).
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee ( 1).
Paina telinettä takaosasta alaspäin
( 2 ).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.
Aseta hihnapidikkeet oikein säilytysa‐ sentoon.

66Säilytys

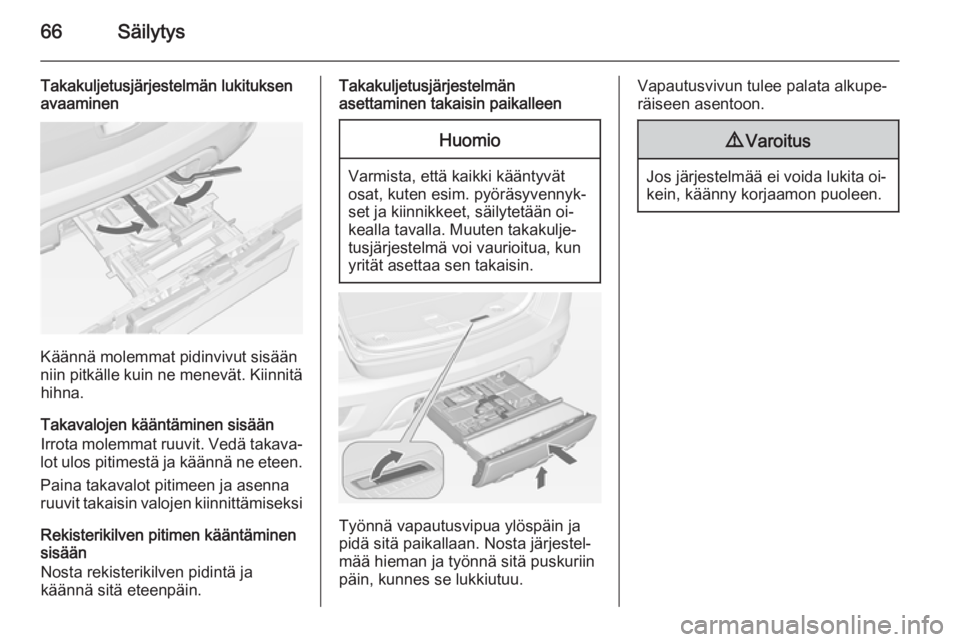

Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät. Kiinnitä hihna.
Takavalojen kääntäminen sisään
Irrota molemmat ruuvit. Vedä takava‐
lot ulos pitimestä ja käännä ne eteen.
Paina takavalot pitimeen ja asenna
ruuvit takaisin valojen kiinnittämiseksi
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

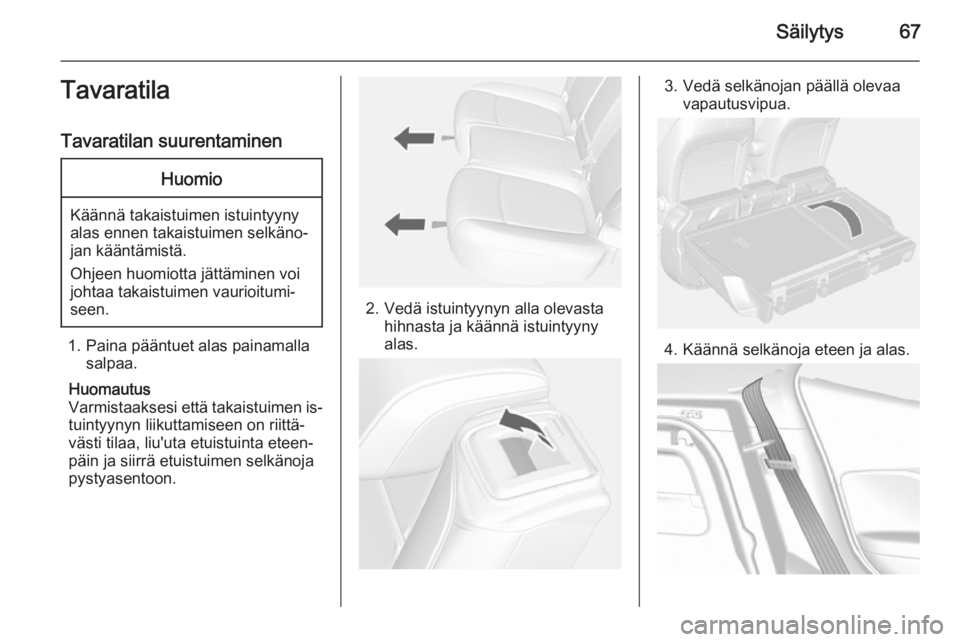

Säilytys67Tavaratila
Tavaratilan suurentaminenHuomio
Käännä takaistuimen istuintyyny
alas ennen takaistuimen selkäno‐
jan kääntämistä.
Ohjeen huomiotta jättäminen voi
johtaa takaistuimen vaurioitumi‐
seen.
1. Paina pääntuet alas painamalla
salpaa.
Huomautus
Varmistaaksesi että takaistuimen is‐
tuintyynyn liikuttamiseen on riittä‐
västi tilaa, liu'uta etuistuinta eteen‐
päin ja siirrä etuistuimen selkänoja
pystyasentoon.
2. Vedä istuintyynyn alla olevasta hihnasta ja käännä istuintyyny
alas.
3. Vedä selkänojan päällä olevaa vapautusvipua.
4. Käännä selkänoja eteen ja alas.

68Säilytys

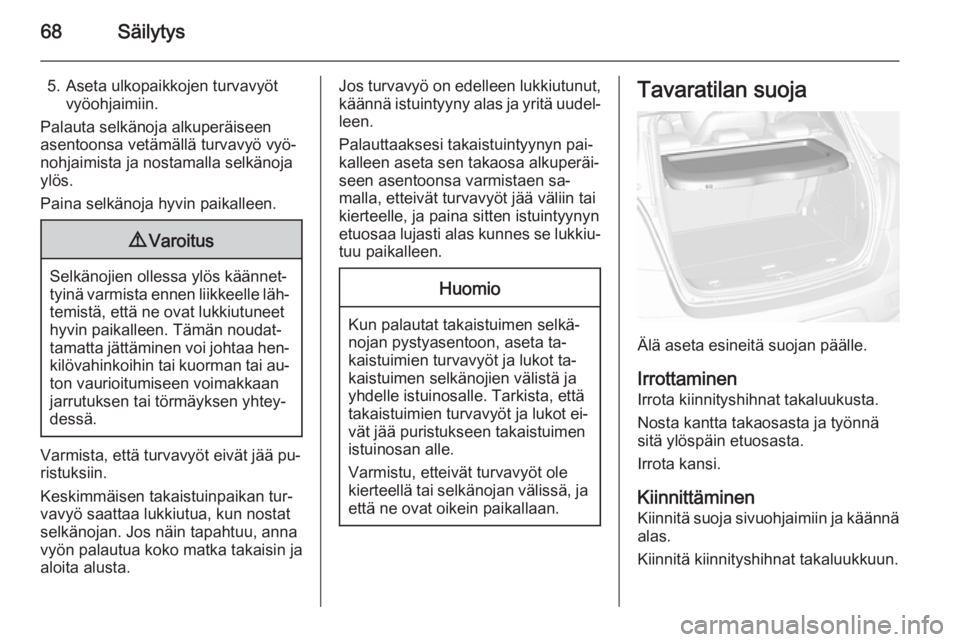

5. Aseta ulkopaikkojen turvavyötvyöohjaimiin.
Palauta selkänoja alkuperäiseen
asentoonsa vetämällä turvavyö vyö‐
nohjaimista ja nostamalla selkänoja
ylös.
Paina selkänoja hyvin paikalleen.9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐
temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐ ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Varmista, että turvavyöt eivät jää pu‐
ristuksiin.
Keskimmäisen takaistuinpaikan tur‐
vavyö saattaa lukkiutua, kun nostat
selkänojan. Jos näin tapahtuu, anna
vyön palautua koko matka takaisin ja
aloita alusta.
Jos turvavyö on edelleen lukkiutunut,
käännä istuintyyny alas ja yritä uudel‐ leen.
Palauttaaksesi takaistuintyynyn pai‐
kalleen aseta sen takaosa alkuperäi‐
seen asentoonsa varmistaen sa‐ malla, etteivät turvavyöt jää väliin tai
kierteelle, ja paina sitten istuintyynyn
etuosaa lujasti alas kunnes se lukkiu‐
tuu paikalleen.Huomio
Kun palautat takaistuimen selkä‐
nojan pystyasentoon, aseta ta‐
kaistuimien turvavyöt ja lukot ta‐
kaistuimen selkänojien välistä ja
yhdelle istuinosalle. Tarkista, että
takaistuimien turvavyöt ja lukot ei‐ vät jää puristukseen takaistuimen
istuinosan alle.
Varmistu, etteivät turvavyöt ole
kierteellä tai selkänojan välissä, ja
että ne ovat oikein paikallaan.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosasta.
Irrota kansi.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alas.
Kiinnitä kiinnityshihnat takaluukkuun.
