OPEL MOKKA 2014 Ohjekirja (in Finnish)

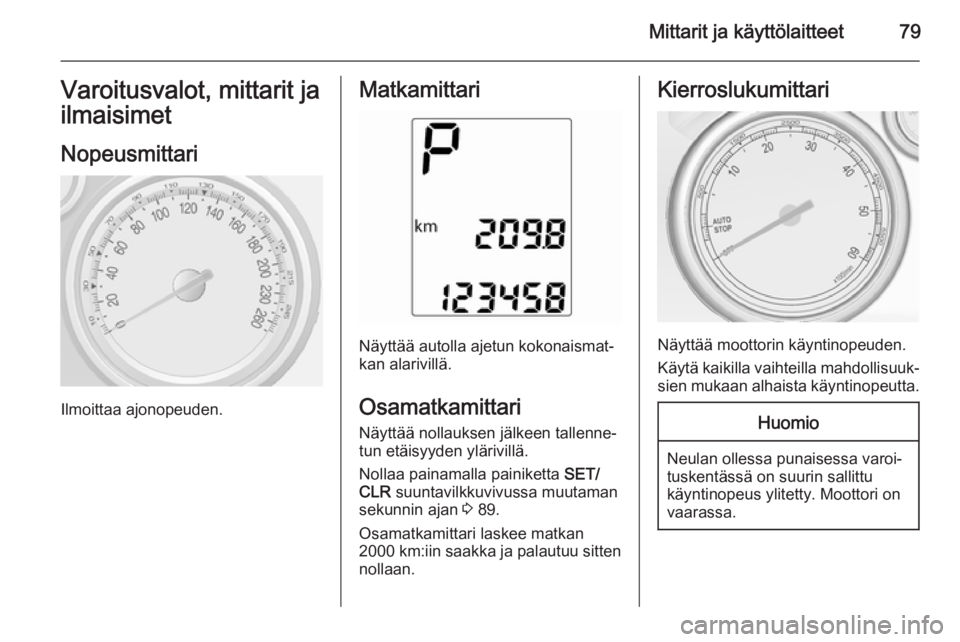

Mittarit ja käyttölaitteet79Varoitusvalot, mittarit jailmaisimet
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla painiketta SET/
CLR suuntavilkkuvivussa muutaman
sekunnin ajan 3 89.
Osamatkamittari laskee matkan 2000 km:iin saakka ja palautuu sitten
nollaan.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

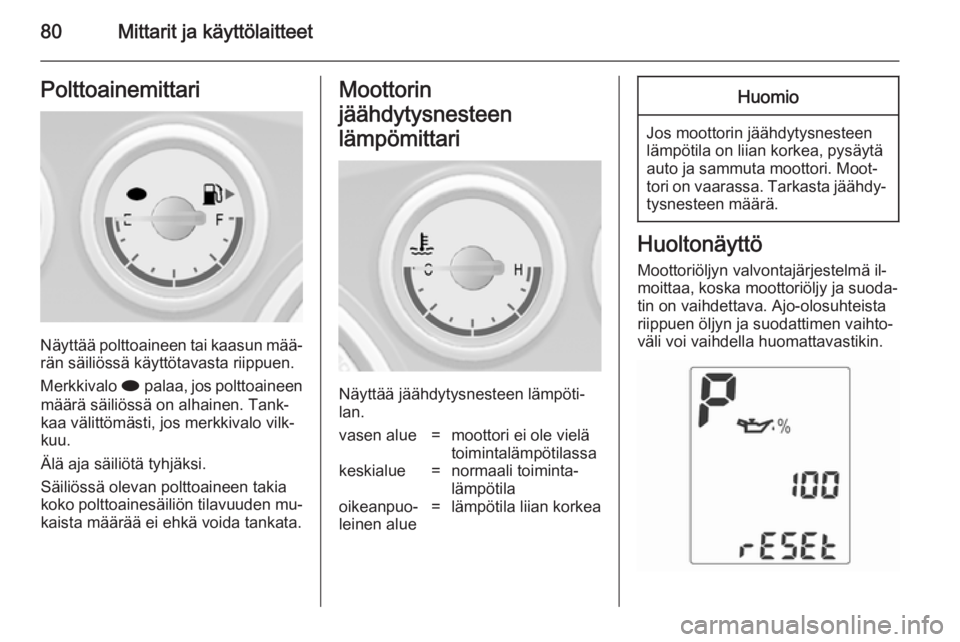

80Mittarit ja käyttölaitteetPolttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole vielä
toimintalämpötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.

Mittarit ja käyttölaitteet81

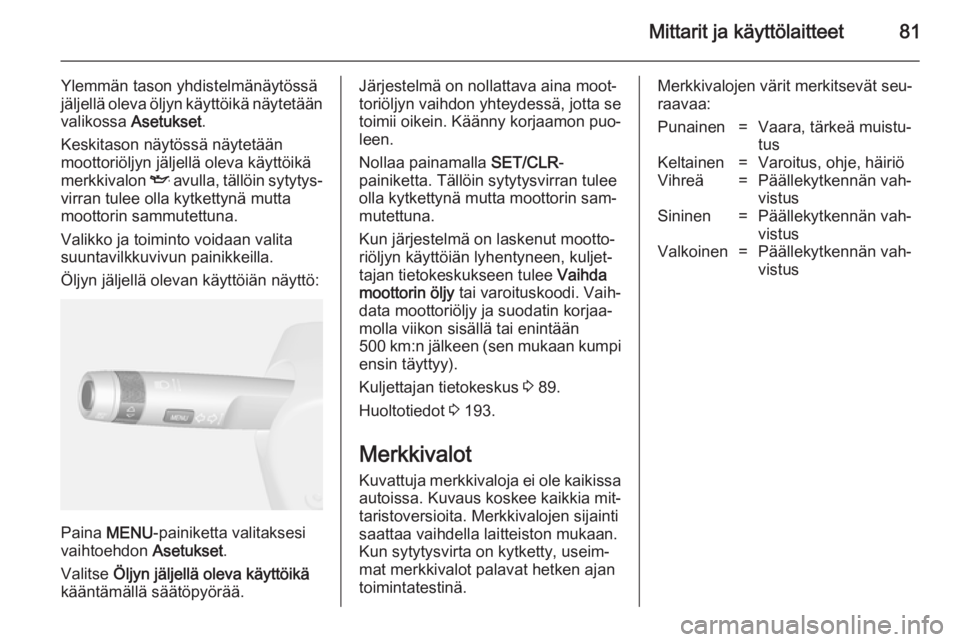

Ylemmän tason yhdistelmänäytössä
jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset .
Keskitason näytössä näytetään
moottoriöljyn jäljellä oleva käyttöikä
merkkivalon I avulla, tällöin sytytys‐
virran tulee olla kytkettynä mutta
moottorin sammutettuna.
Valikko ja toiminto voidaan valita
suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR-
painiketta. Tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sam‐
mutettuna.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda
moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 89.
Huoltotiedot 3 193.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus

82Mittarit ja käyttölaitteet

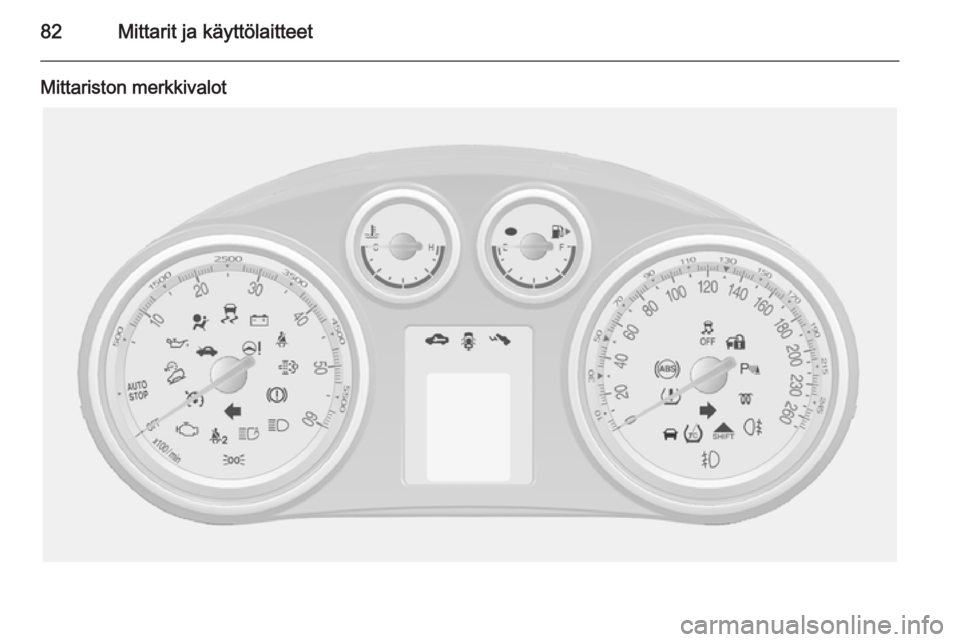

Mittariston merkkivalot

Mittarit ja käyttölaitteet83

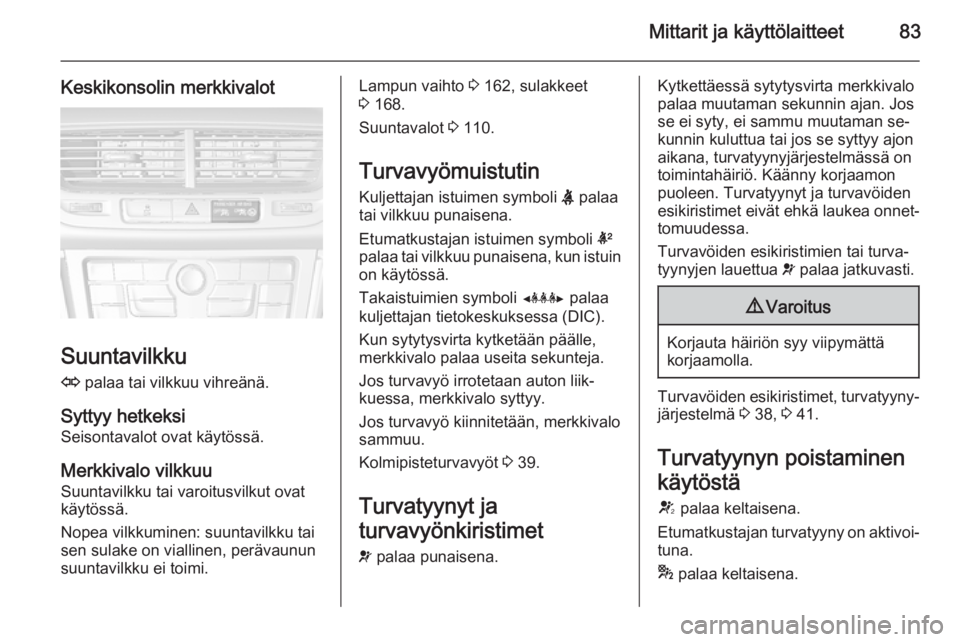

Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 162, sulakkeet
3 168.
Suuntavalot 3 110.
Turvavyömuistutin Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Takaistuimien symboli Y palaa
kuljettajan tietokeskuksessa (DIC).
Kun sytytysvirta kytketään päälle,
merkkivalo palaa useita sekunteja.
Jos turvavyö irrotetaan auton liik‐
kuessa, merkkivalo syttyy.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.
Kolmipisteturvavyöt 3 39.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.Kytkettäessä sytytysvirta merkkivalo
palaa muutaman sekunnin ajan. Jos se ei syty, ei sammu muutaman se‐
kunnin kuluttua tai jos se syttyy ajon
aikana, turvatyynyjärjestelmässä on
toimintahäiriö. Käänny korjaamon
puoleen. Turvatyynyt ja turvavöiden
esikiristimet eivät ehkä laukea onnet‐
tomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 38, 3 41.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
* palaa keltaisena.

84Mittarit ja käyttölaitteet
Etumatkustajan turvatyyny on pois‐
kytketty 3 46.9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Akku ei
lataudu. Moottorin jäähdytys saattaa
olla keskeytynyt. Jarrutehostin voi la‐
kata vaikuttamasta. Käänny korjaa‐
mon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 94.Jarru- ja kytkinjärjestelmä
Jarru- ja kytkinnesteen taso
R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian alhainen 3 158.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Se palaa sytytysvirran kytkemisen jäl‐
keen, kun seisontajarru on kytketty
3 133.
Käytä poljinta
- palaa keltaisena.
Kytkinpoljinta täytyy painaa moottorin käynnistämiseksi. Stop-start-järjes‐
telmä 3 123.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.

Mittarit ja käyttölaitteet85

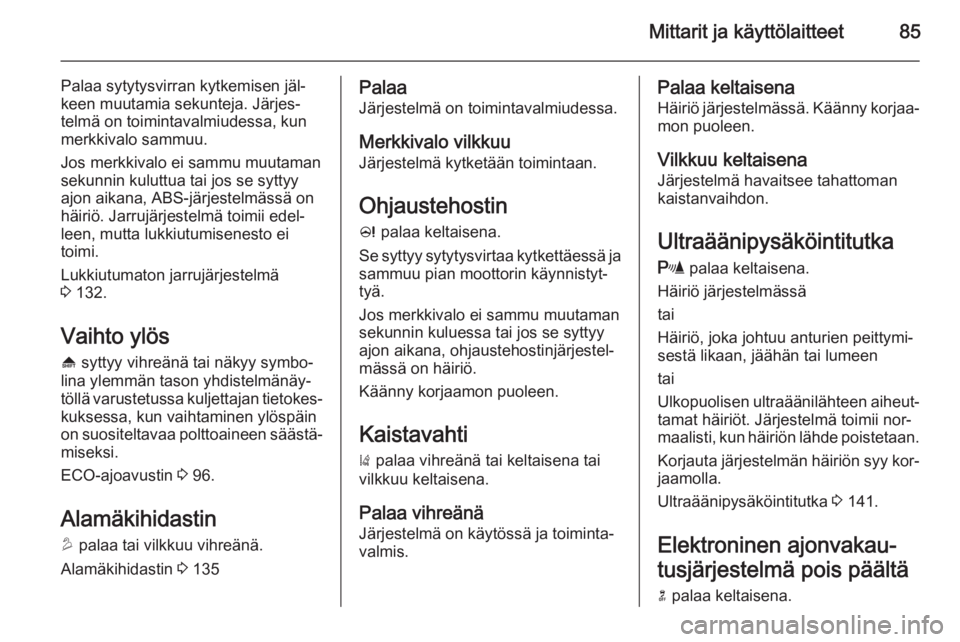

Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐ telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
häiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 132.
Vaihto ylös [ syttyy vihreänä tai näkyy symbo‐
lina ylemmän tason yhdistelmänäy‐
töllä varustetussa kuljettajan tietokes‐ kuksessa, kun vaihtaminen ylöspäin
on suositeltavaa polttoaineen säästä‐
miseksi.
ECO-ajoavustin 3 96.
Alamäkihidastin
u palaa tai vilkkuu vihreänä.
Alamäkihidastin 3 135Palaa
Järjestelmä on toimintavalmiudessa.
Merkkivalo vilkkuu
Järjestelmä kytketään toimintaan.
Ohjaustehostin
c palaa keltaisena.
Se syttyy sytytysvirtaa kytkettäessä ja sammuu pian moottorin käynnistyt‐
tyä.
Jos merkkivalo ei sammu muutaman
sekunnin kuluessa tai jos se syttyy
ajon aikana, ohjaustehostinjärjestel‐
mässä on häiriö.
Käänny korjaamon puoleen.
Kaistavahti ) palaa vihreänä tai keltaisena tai
vilkkuu keltaisena.
Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐
valmis.Palaa keltaisena
Häiriö järjestelmässä. Käänny korjaa‐
mon puoleen.
Vilkkuu keltaisena
Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐ sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐ jaamolla.
Ultraäänipysäköintitutka 3 141.
Elektroninen ajonvakau‐
tusjärjestelmä pois päältä n palaa keltaisena.

86Mittarit ja käyttölaitteet
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐
maattisesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 134, luistonestojärjes‐
telmä 3 134.
Luistonestojärjestelmä
pois päältä k palaa keltaisena.Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin % palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin
käyntinopeuden laskea alle
2000 r/min.
PalaaDieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 126, Stop-
start-järjestelmä 3 123.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 174.

Mittarit ja käyttölaitteet87Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 156.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 127.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 160.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Korjauta häiriön syy korjaamolla.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 105.
Kaukovalot
C palaa sinisenä.
Palaa kaukovalojen ollessa päällä tai
kaukovalovilkun käytön yhteydessä
3 106 tai kun kaukovalot ja kaukova‐
loapu tai mukautuvat ajovalot ovat
päällä 3 107.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.

88Mittarit ja käyttölaitteet
PalaaMukautuvat ajovalot ovat huollon tar‐
peessa.
Käänny korjaamon puoleen.
Mukautuvat ajovalot 3 107.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n.
4 sekunnin ajan sytytysvirran kytke‐ misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 106.
Automaattinen valojen ohjaus 3 105.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 110.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 110.Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Vakionopeussäädin on käytössä.
Vakionopeussäädin 3 136.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 139.
Konepelti auki / syttyy, kun konepelti on auki
Stop-Start-järjestelmällä varuste‐
tuissa autoissa.
Stop-start-järjestelmä 3 123.
Ovi auki
h palaa punaisena.Ovi tai takaluukku on auki.
