Araç bakımı169

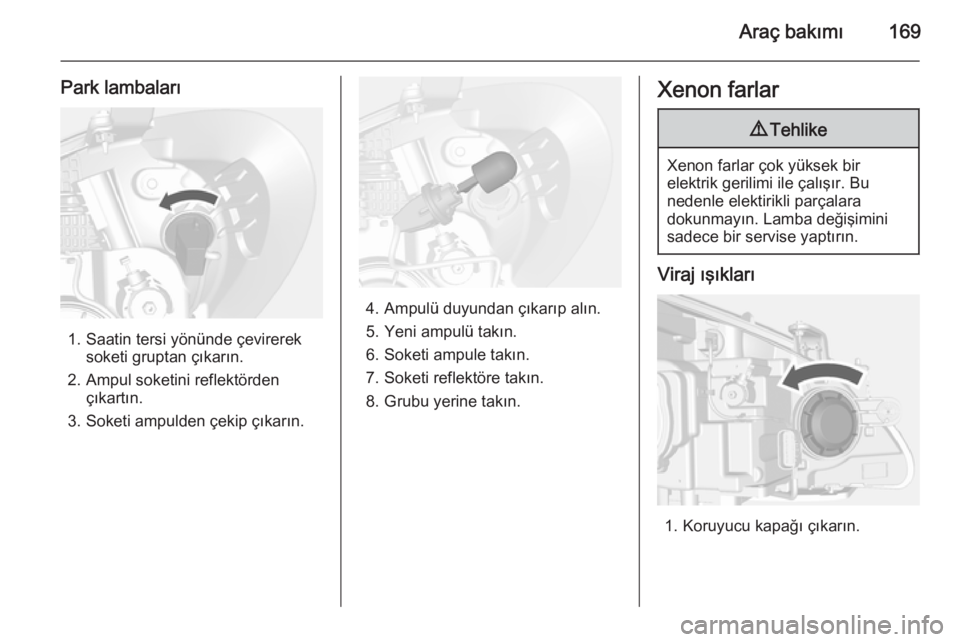

Park lambaları
1. Saatin tersi yönünde çevirereksoketi gruptan çıkarın.
2. Ampul soketini reflektörden çıkartın.
3. Soketi ampulden çekip çıkarın.
4. Ampulü duyundan çıkarıp alın.
5. Yeni ampulü takın.
6. Soketi ampule takın.
7. Soketi reflektöre takın.
8. Grubu yerine takın.
Xenon farlar9 Tehlike
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Viraj ışıkları
1. Koruyucu kapağı çıkarın.

170Araç bakımı
2. Ampul soketini çekerek çıkarın.
3. Ampulü tutucusundan çekipdışarıya çıkarın ve ampulü
deÄŸiÅŸtirin.
4. Yeni ampulü takarken tespit kulakları reflektördeki kanallara
oturtacak şekilde takın.
5. Ön far grubunu yeniden takın.
6. Far muhafaza kapağını yerleştirin
ve kapatın.
Sis lambaları
Lamba deÄŸiÅŸimini sadece bir servise
yaptırın.
Ön dönüş sinyali lambaları1. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkartın.
2. Ampulü soket içine biraz bastırın, saatin tersi yönde döndürün ve
dışarı çıkarın. Yeni ampulü takın.
3. Lamba duyunu reflektörün içine yerleştirin, sağa doğru döndürün
ve oturtun.

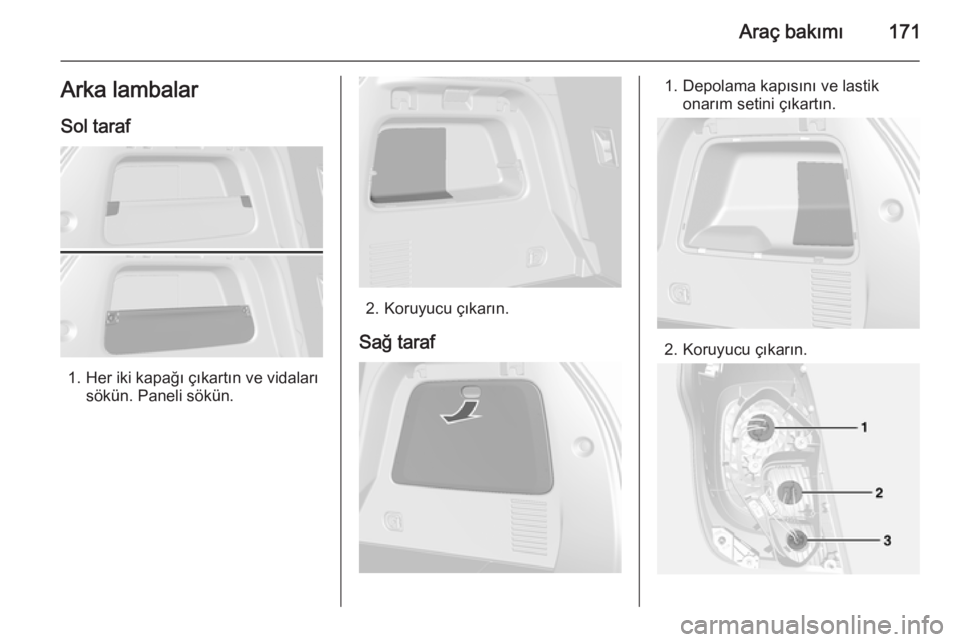

Araç bakımı171Arka lambalar
Sol taraf
1. Her iki kapağı çıkartın ve vidaları sökün. Paneli sökün.
2. Koruyucu çıkarın.
SaÄŸ taraf
1. Depolama kapısını ve lastik onarım setini çıkartın.
2. Koruyucu çıkarın.

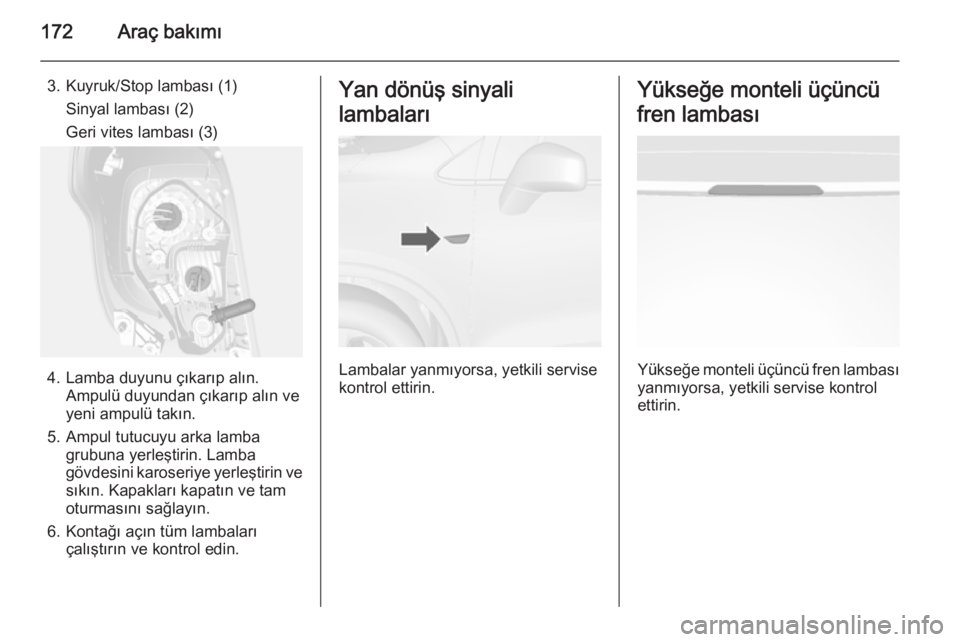

172Araç bakımı
3. Kuyruk/Stop lambası (1)Sinyal lambası (2)
Geri vites lambası (3)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul tutucuyu arka lamba grubuna yerleÅŸtirin. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali
lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.
Yükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.

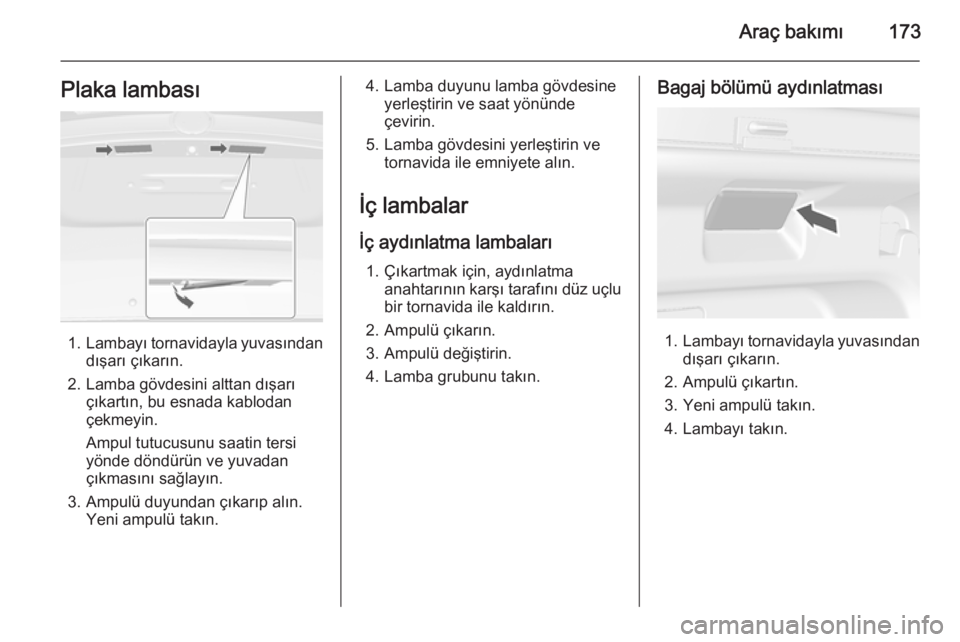

Araç bakımı173Plaka lambası
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saatin tersi
yönde döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.Bagaj bölümü aydınlatması
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.

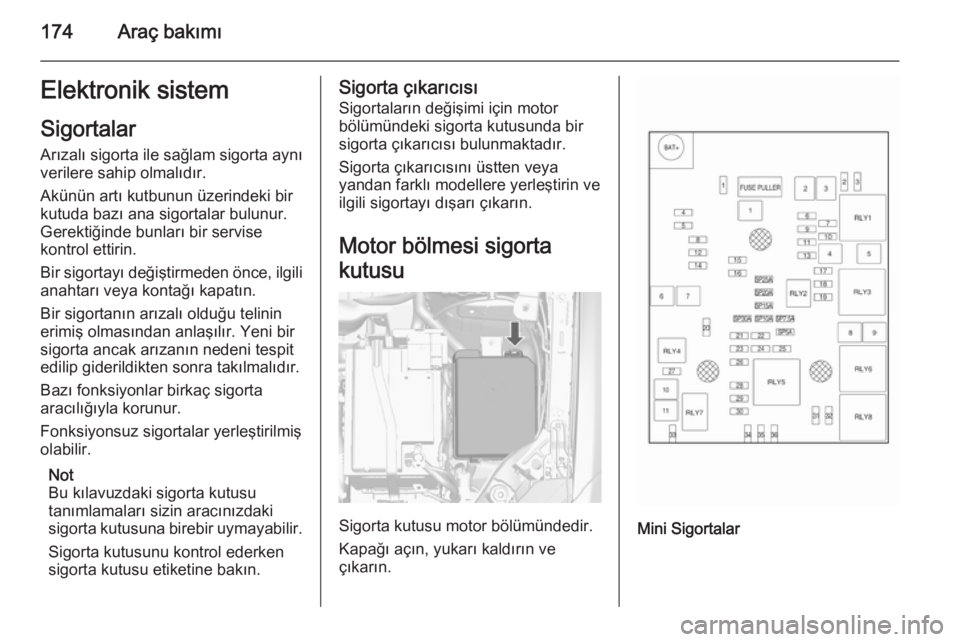

174Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleÅŸtirilmiÅŸ
olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.Mini Sigortalar

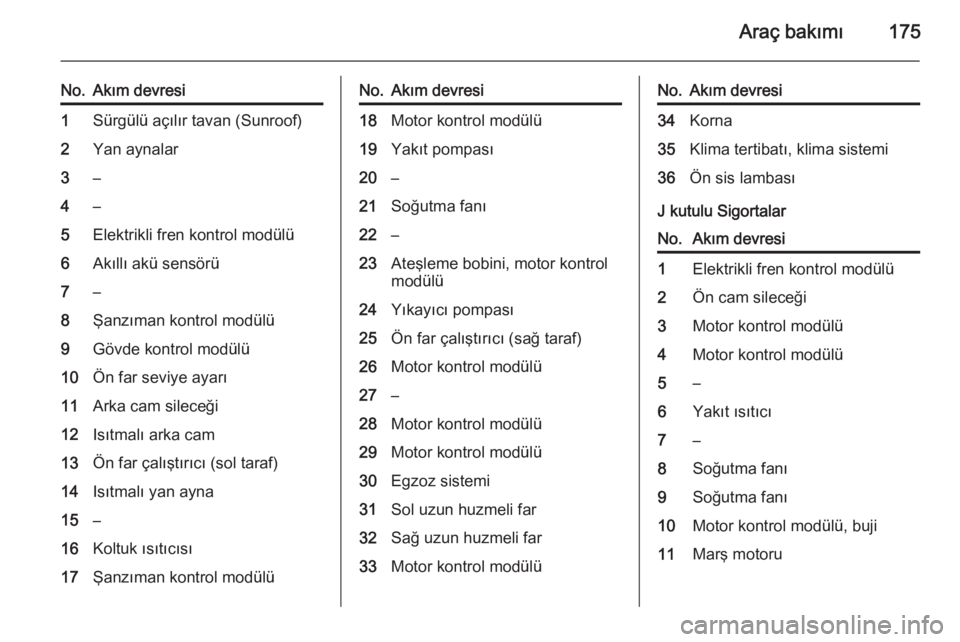

Araç bakımı175
No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini, motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülüNo.Akım devresi34Korna35Klima tertibatı, klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Motor kontrol modülü4Motor kontrol modülü5–6Yakıt ısıtıcı7–8Soğutma fanı9Soğutma fanı10Motor kontrol modülü, buji11Marş motoru

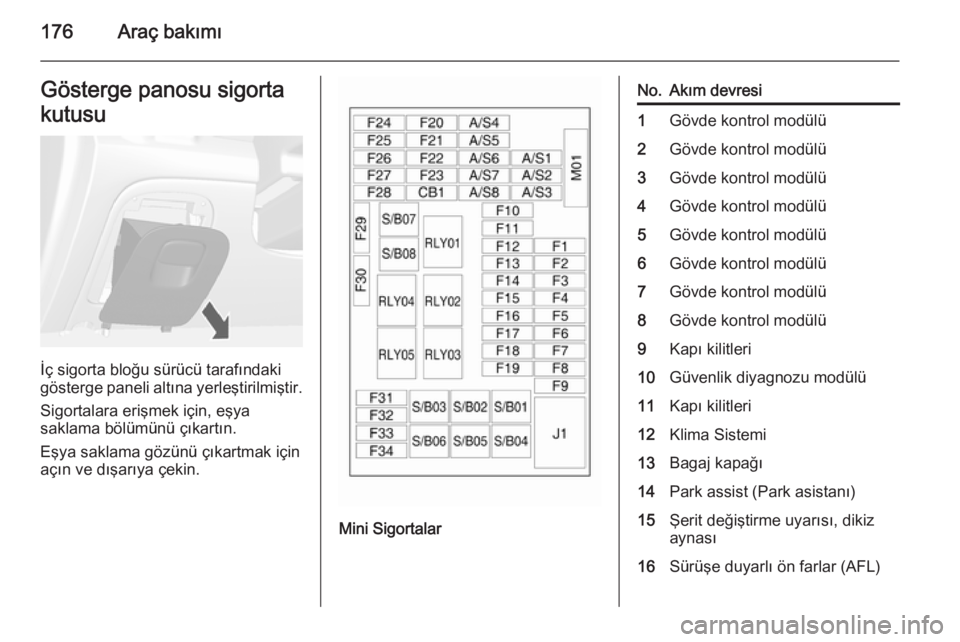

176Araç bakımıGösterge panosu sigorta
kutusu
İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar
No.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kapı kilitleri10Güvenlik diyagnozu modülü11Kapı kilitleri12Klima Sistemi13Bagaj kapağı14Park assist (Park asistanı)15Şerit değiştirme uyarısı, dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)

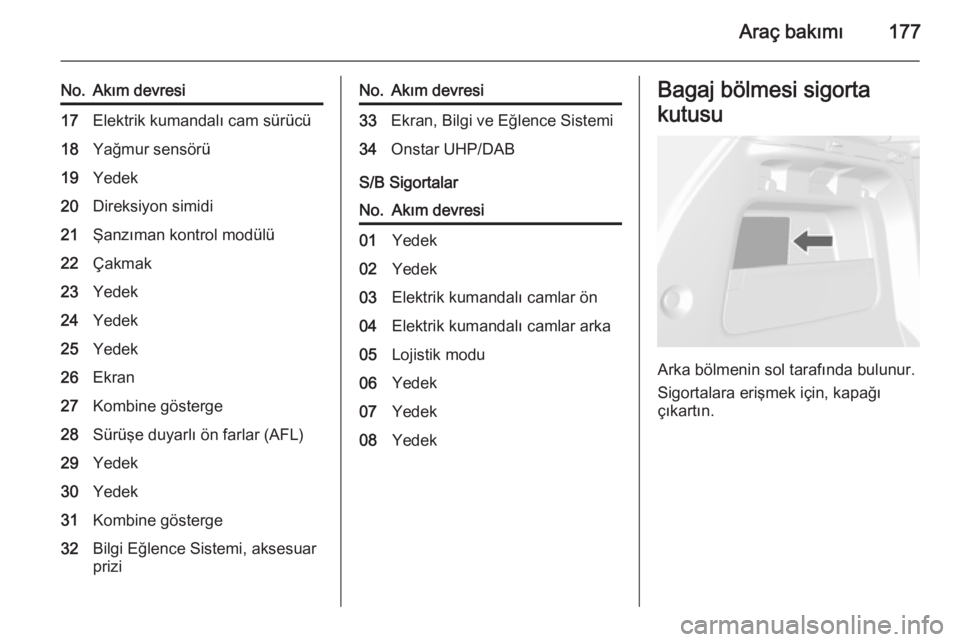

Araç bakımı177
No.Akım devresi17Elektrik kumandalı cam sürücü18Yağmur sensörü19Yedek20Direksiyon simidi21Şanzıman kontrol modülü22Çakmak23Yedek24Yedek25Yedek26Ekran27Kombine gösterge28Sürüşe duyarlı ön farlar (AFL)29Yedek30Yedek31Kombine gösterge32Bilgi Eğlence Sistemi, aksesuar
priziNo.Akım devresi33Ekran, Bilgi ve Eğlence Sistemi34Onstar UHP/DAB
S/B Sigortalar
No.Akım devresi01Yedek02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Yedek07Yedek08YedekBagaj bölmesi sigorta
kutusu
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için, kapağı
çıkartın.

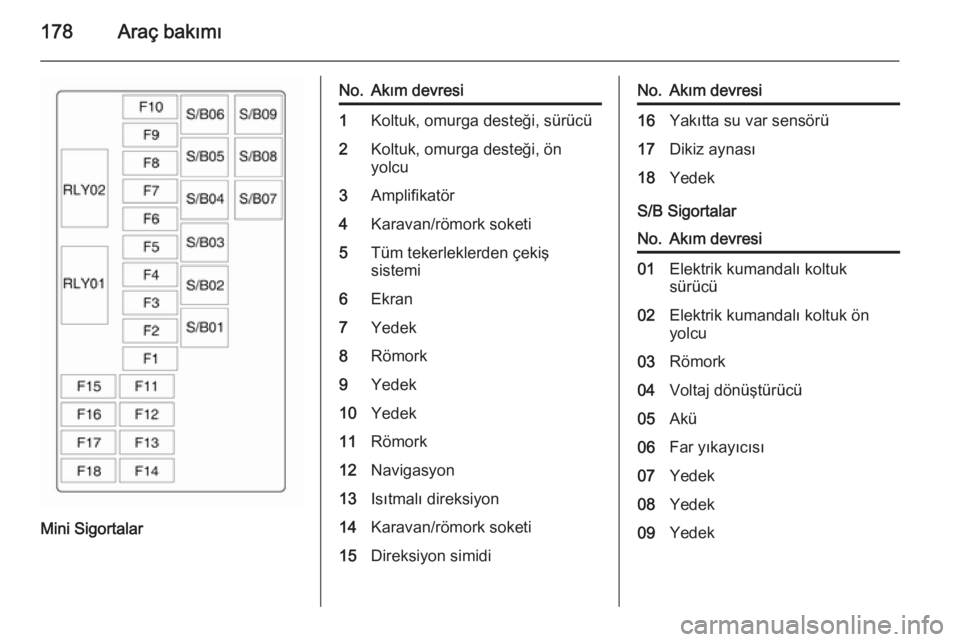

178Araç bakımı
Mini Sigortalar
No.Akım devresi1Koltuk, omurga desteği, sürücü2Koltuk, omurga desteği, ön
yolcu3Amplifikatör4Karavan/römork soketi5Tüm tekerleklerden çekiş
sistemi6Ekran7Yedek8Römork9Yedek10Yedek11Römork12Navigasyon13Isıtmalı direksiyon14Karavan/römork soketi15Direksiyon simidiNo.Akım devresi16Yakıtta su var sensörü17Dikiz aynası18Yedek
S/B Sigortalar
No.Akım devresi01Elektrik kumandalı koltuk
sürücü02Elektrik kumandalı koltuk ön
yolcu03Römork04Voltaj dönüştürücü05Akü06Far yıkayıcısı07Yedek08Yedek09Yedek
