Portaobjetos59fijar una bicicleta eléctrica al soporte
extraíble. La carga máxima por bici‐
cleta del adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo
del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado cuando la carretera esté muy inclinada o cir‐ cule sobre una rampa, baches,etc.
Atención
Póngase en contacto con su pro‐
veedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Las bicicletas pueden
sufrir daños.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.

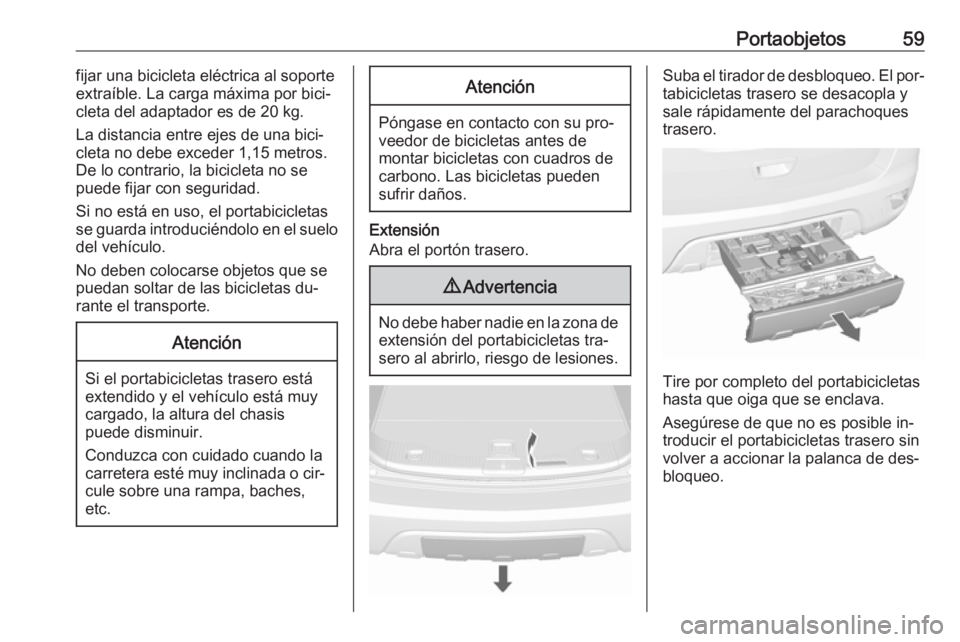

Suba el tirador de desbloqueo. El por‐
tabicicletas trasero se desacopla y
sale rápidamente del parachoques
trasero.
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.
Page 62 of 249

60Portaobjetos9Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
La placa de matrícula debe colocarse
antes de usar por primera vez el por‐ tabicicletas trasero.
Despliegue de las luces traseras
Para montar las luces traseras, des‐
monte los dos tornillos ( 1). Extraiga la
luces traseras de la sujeción hacia
delante ( 2) y hacia abajo y gírelas ha‐
cia el lado.
Inserte las luces traseras en la suje‐
ción ( 1) y vuelva a montar los tornillos
( 2 ) para fijar las luces.
Page 63 of 249

Portaobjetos61Despliegue del alojamiento de las
ruedas

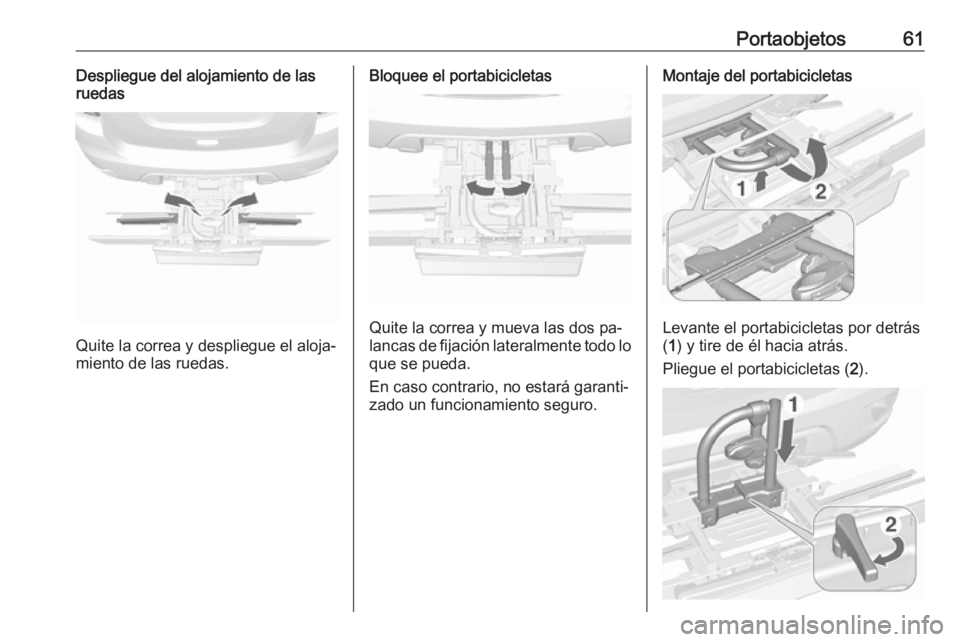

Quite la correa y despliegue el aloja‐
miento de las ruedas.
Bloquee el portabicicletas
Quite la correa y mueva las dos pa‐
lancas de fijación lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Page 64 of 249

62PortaobjetosEmpuje hacia abajo el portabicicletas( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.

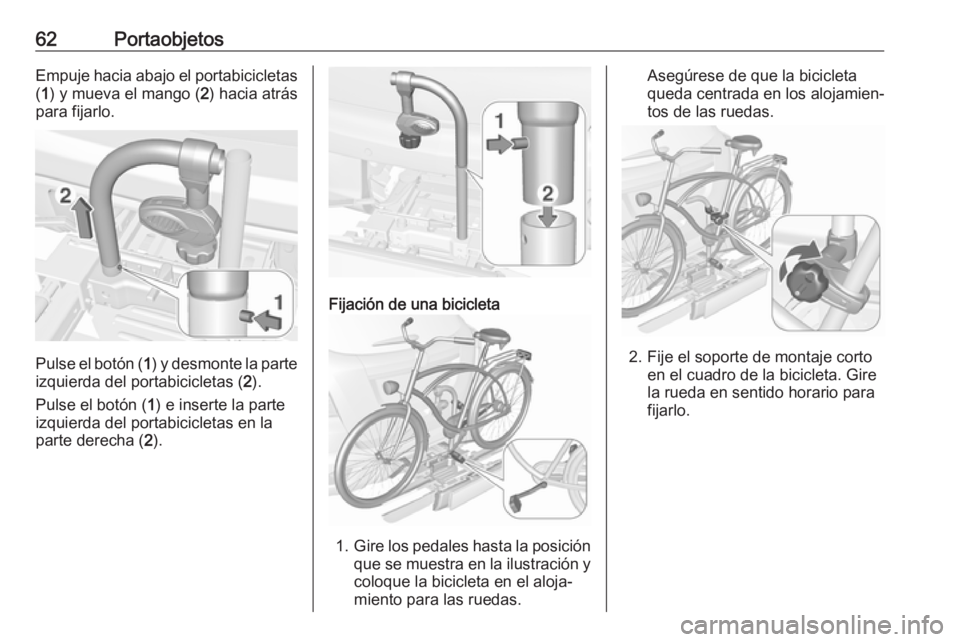

Pulse el botón ( 1) y desmonte la parte
izquierda del portabicicletas ( 2).
Pulse el botón ( 1) e inserte la parte
izquierda del portabicicletas en la
parte derecha ( 2).
Fijación de una bicicleta
1. Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
Page 65 of 249

Portaobjetos63

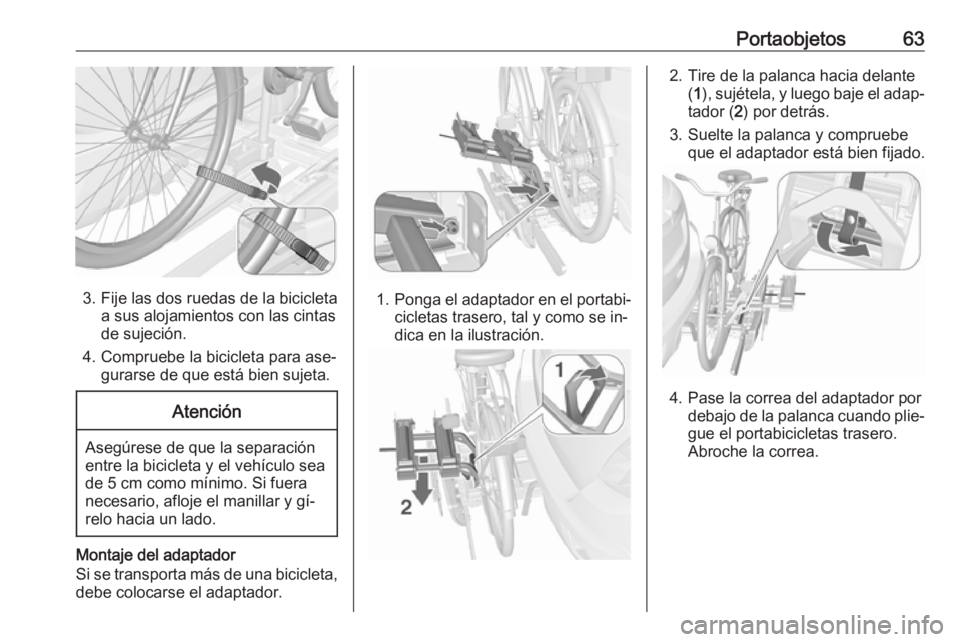

3. Fije las dos ruedas de la bicicletaa sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para ase‐ gurarse de que está bien sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Montaje del adaptador
Si se transporta más de una bicicleta,
debe colocarse el adaptador.
1. Ponga el adaptador en el portabi‐
cicletas trasero, tal y como se in‐
dica en la ilustración.
2. Tire de la palanca hacia delante (1 ), sujétela, y luego baje el adap‐
tador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca cuando plie‐gue el portabicicletas trasero.
Abroche la correa.
Page 66 of 249

64PortaobjetosMontaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐ cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐
tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar corto para colocar la tercera
bicicleta. El soporte se tiene que
fijar entre los cuadros de la se‐
gunda y la tercera bicicleta.
6. Además, fije las dos ruedas de la tercera bicicleta a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar una señal de advertencia en la bicicleta trasera
para aumentar la visibilidad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
Page 67 of 249

Portaobjetos65● Sin el adaptador fijado:
Empuje la palanca (1) para de‐
senclavarla y sujétela.
Tire del portabicicletas ( 2) hacia
atrás para plegar el portabicicle‐
tas trasero.
● Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.
Sujete el cuadro ( 1) de la bici‐
cleta situada más atrás con una
mano y tire del asa ( 2) para de‐
senclavarla.
Sujete la bicicleta situada más atrás con las dos manos y plie‐
gue el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Desacople el adaptador antes de
desmontar la bicicleta del portabici‐
cletas trasero.
1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
Page 68 of 249

66Portaobjetos

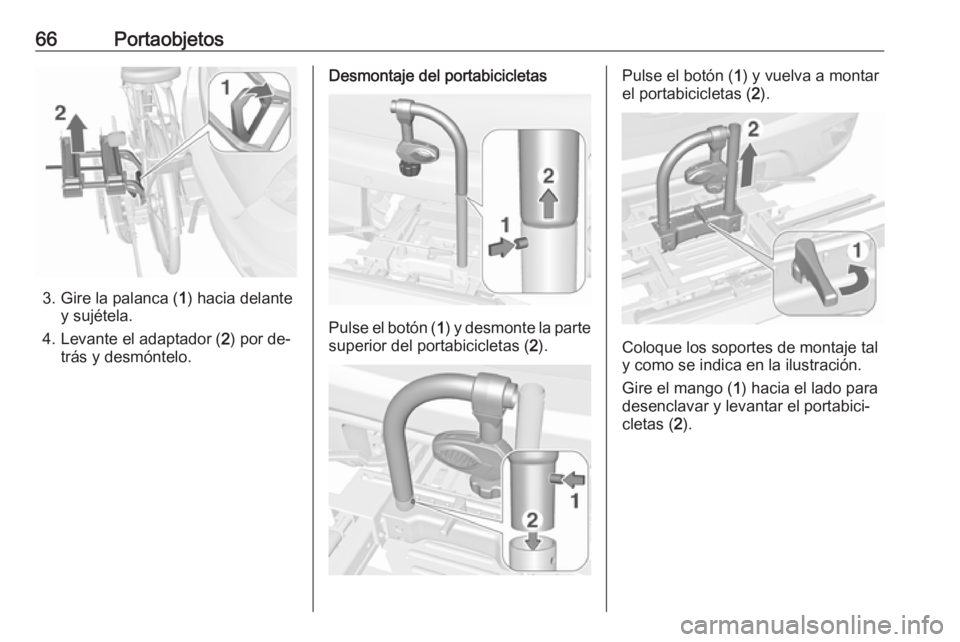

3. Gire la palanca (1) hacia delante
y sujétela.
4. Levante el adaptador ( 2) por de‐
trás y desmóntelo.
Desmontaje del portabicicletas

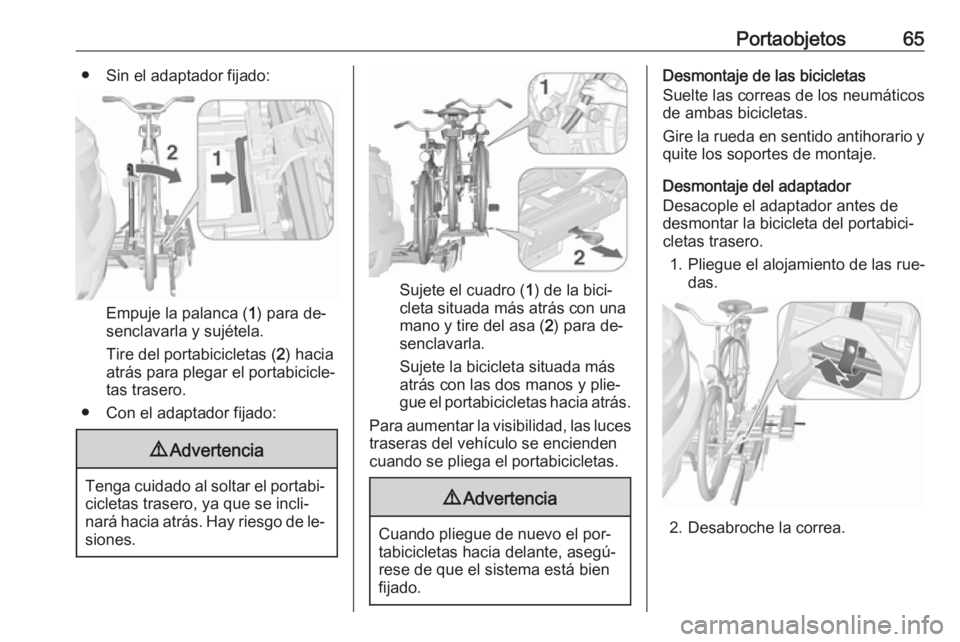

Pulse el botón ( 1) y desmonte la parte
superior del portabicicletas ( 2).
Pulse el botón ( 1) y vuelva a montar
el portabicicletas ( 2).
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Gire el mango ( 1) hacia el lado para
desenclavar y levantar el portabici‐ cletas ( 2).
Page 69 of 249

Portaobjetos67

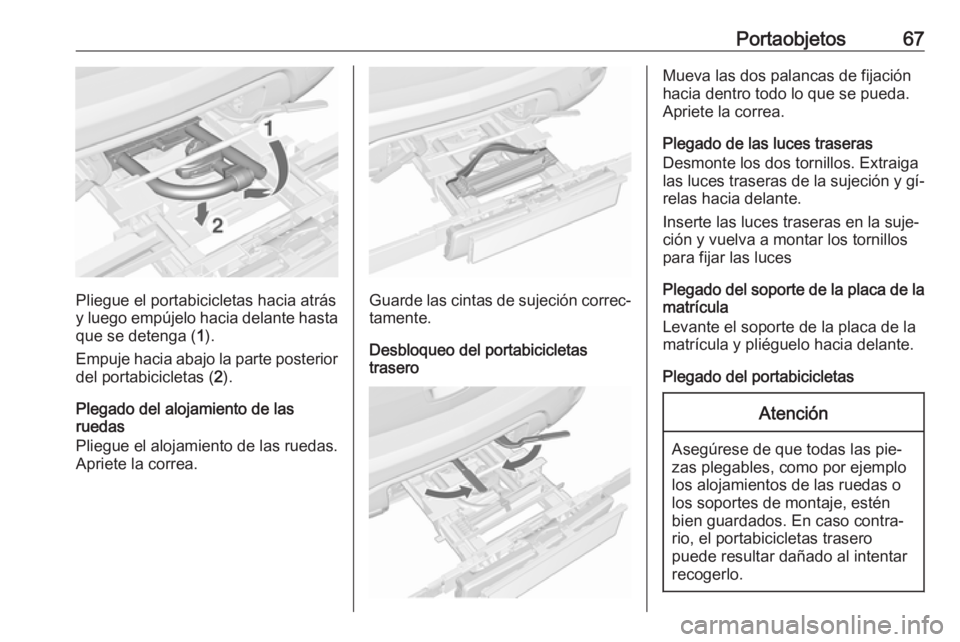

Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Plegado de las luces traseras
Desmonte los dos tornillos. Extraiga
las luces traseras de la sujeción y gí‐ relas hacia delante.
Inserte las luces traseras en la suje‐
ción y vuelva a montar los tornillos
para fijar las luces
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como por ejemplo
los alojamientos de las ruedas o
los soportes de montaje, estén
bien guardados. En caso contra‐
rio, el portabicicletas trasero
puede resultar dañado al intentar
recogerlo.
Page 70 of 249

68Portaobjetos
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Ampliación del compartimento de cargaAtención
Primero abata el cojín del asiento
trasero antes de plegar el res‐
paldo del asiento trasero.
Si no lo hace, podría dañar el
asiento trasero.

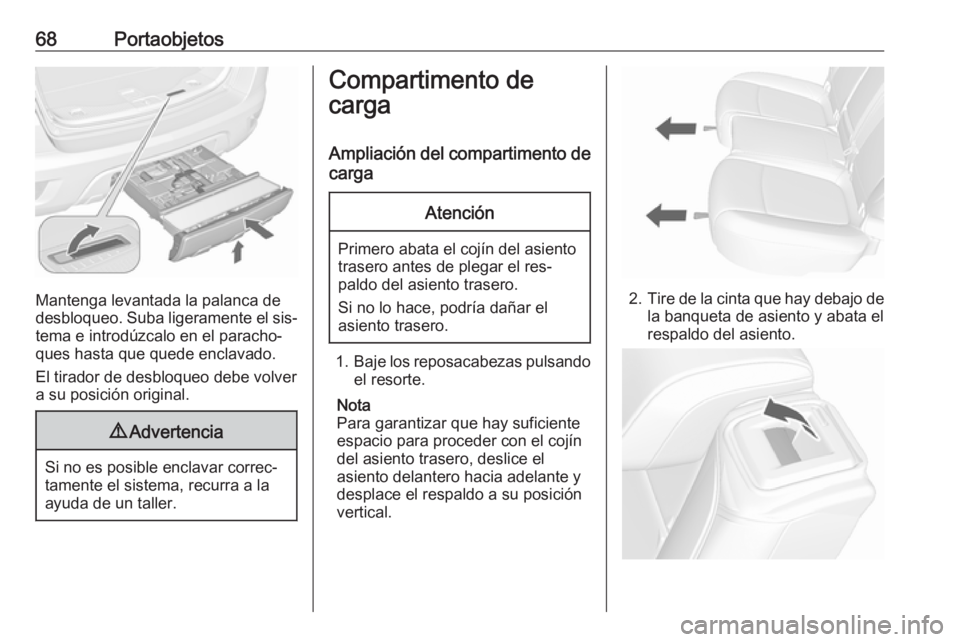

1. Baje los reposacabezas pulsando
el resorte.
Nota
Para garantizar que hay suficiente
espacio para proceder con el cojín
del asiento trasero, deslice el
asiento delantero hacia adelante y
desplace el respaldo a su posición
vertical.
2. Tire de la cinta que hay debajo de
la banqueta de asiento y abata el
respaldo del asiento.
