OPEL MOKKA 2016.5 Manuale di uso e manutenzione (in Italian)

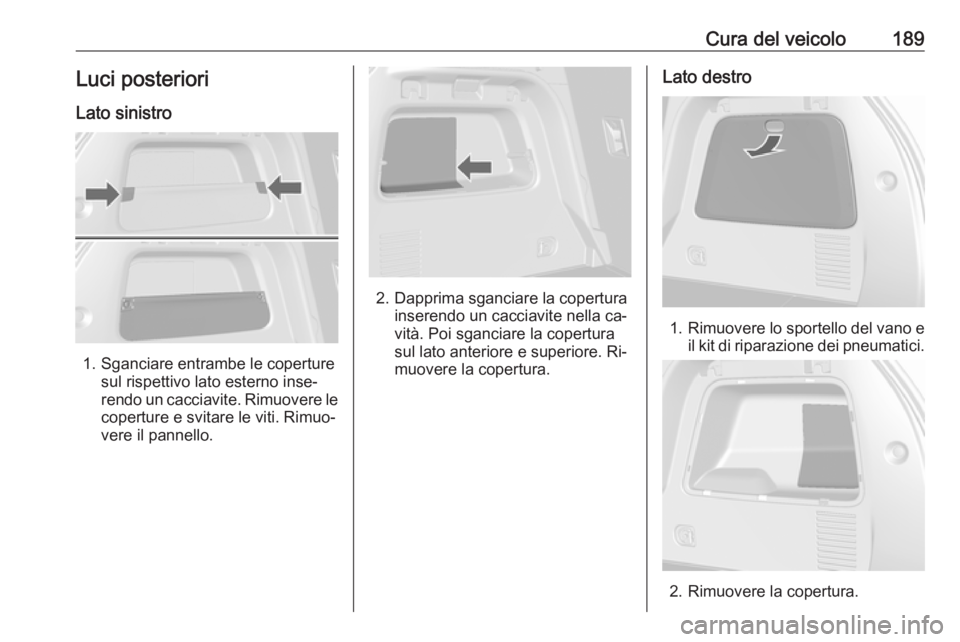

Cura del veicolo189Luci posteriori
Lato sinistro
1. Sganciare entrambe le coperture sul rispettivo lato esterno inse‐
rendo un cacciavite. Rimuovere le coperture e svitare le viti. Rimuo‐vere il pannello.
2. Dapprima sganciare la copertura inserendo un cacciavite nella ca‐
vità. Poi sganciare la copertura
sul lato anteriore e superiore. Ri‐
muovere la copertura.
Lato destro
1. Rimuovere lo sportello del vano e
il kit di riparazione dei pneumatici.
2. Rimuovere la copertura.

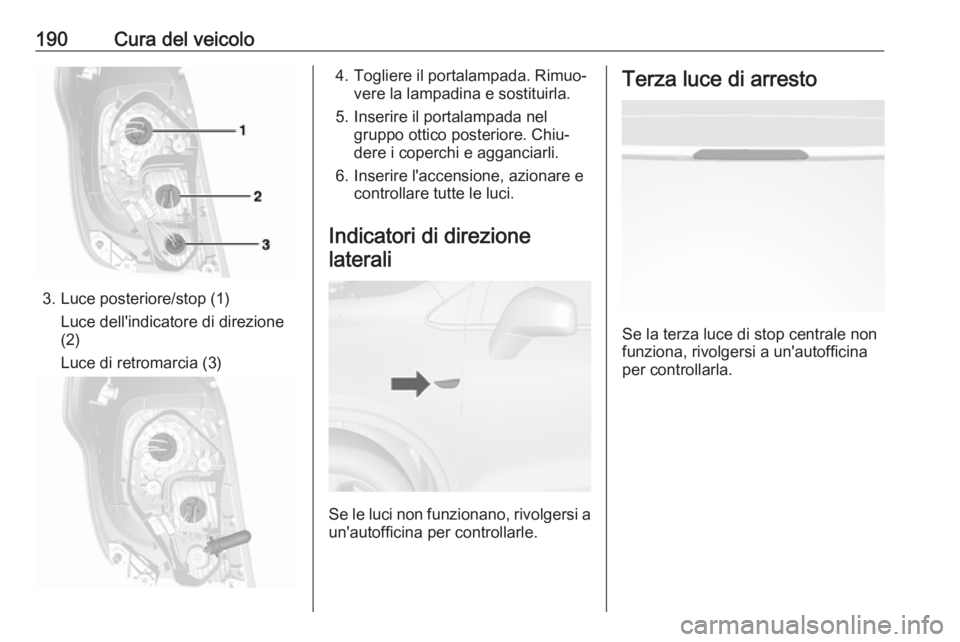

190Cura del veicolo
3. Luce posteriore/stop (1)Luce dell'indicatore di direzione
(2)
Luce di retromarcia (3)
4. Togliere il portalampada. Rimuo‐ vere la lampadina e sostituirla.
5. Inserire il portalampada nel gruppo ottico posteriore. Chiu‐
dere i coperchi e agganciarli.
6. Inserire l'accensione, azionare e controllare tutte le luci.
Indicatori di direzione laterali
Se le luci non funzionano, rivolgersi a un'autofficina per controllarle.
Terza luce di arresto
Se la terza luce di stop centrale non
funziona, rivolgersi a un'autofficina
per controllarla.

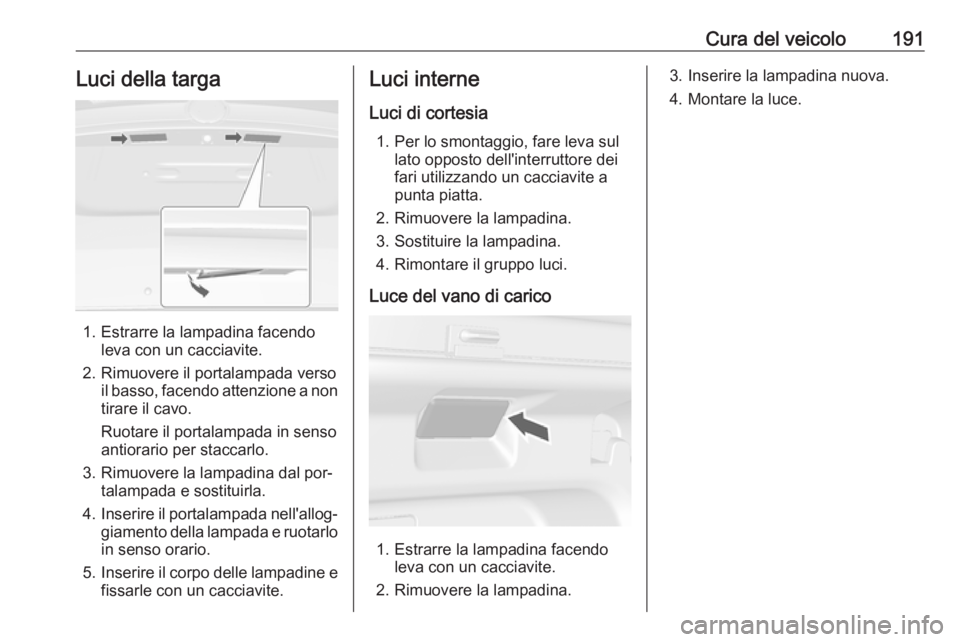

Cura del veicolo191Luci della targa
1. Estrarre la lampadina facendoleva con un cacciavite.
2. Rimuovere il portalampada verso il basso, facendo attenzione a non
tirare il cavo.
Ruotare il portalampada in senso
antiorario per staccarlo.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotarlo in senso orario.
5. Inserire il corpo delle lampadine e
fissarle con un cacciavite.
Luci interne
Luci di cortesia 1. Per lo smontaggio, fare leva sul lato opposto dell'interruttore dei
fari utilizzando un cacciavite a
punta piatta.
2. Rimuovere la lampadina.
3. Sostituire la lampadina.
4. Rimontare il gruppo luci.
Luce del vano di carico
1. Estrarre la lampadina facendo leva con un cacciavite.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Montare la luce.

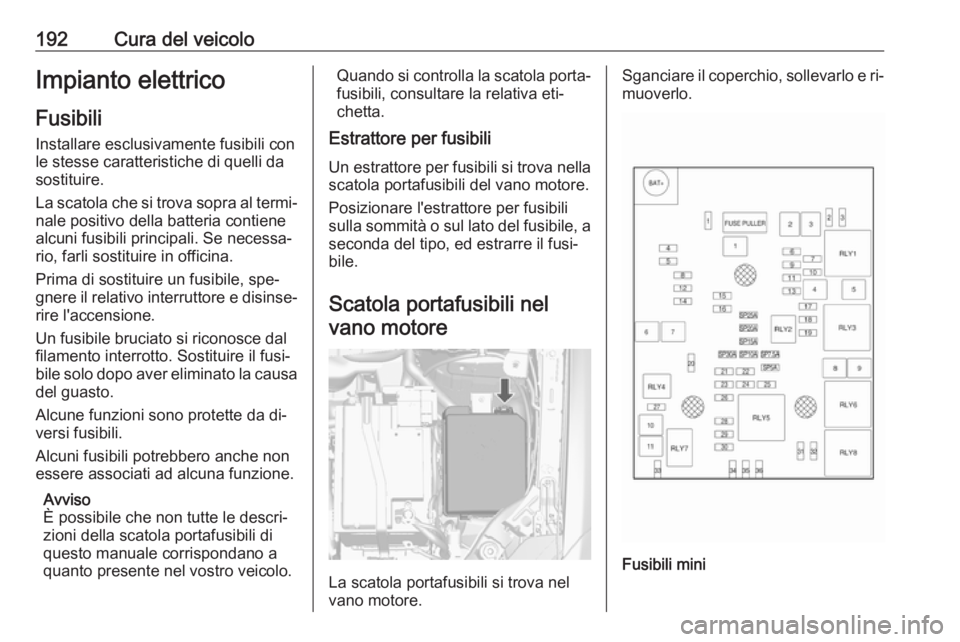

192Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
La scatola che si trova sopra al termi‐ nale positivo della batteria contiene
alcuni fusibili principali. Se necessa‐
rio, farli sostituire in officina.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
La scatola portafusibili si trova nel
vano motore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.
Fusibili mini

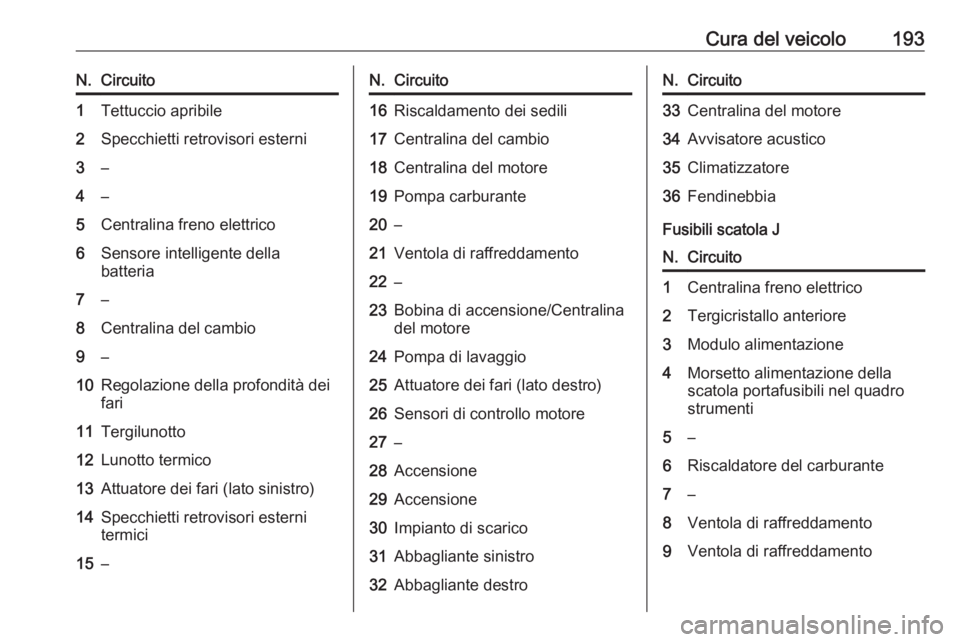

Cura del veicolo193N.Circuito1Tettuccio apribile2Specchietti retrovisori esterni3–4–5Centralina freno elettrico6Sensore intelligente della
batteria7–8Centralina del cambio9–10Regolazione della profondità dei
fari11Tergilunotto12Lunotto termico13Attuatore dei fari (lato sinistro)14Specchietti retrovisori esterni
termici15–N.Circuito16Riscaldamento dei sedili17Centralina del cambio18Centralina del motore19Pompa carburante20–21Ventola di raffreddamento22–23Bobina di accensione/Centralina
del motore24Pompa di lavaggio25Attuatore dei fari (lato destro)26Sensori di controllo motore27–28Accensione29Accensione30Impianto di scarico31Abbagliante sinistro32Abbagliante destroN.Circuito33Centralina del motore34Avvisatore acustico35Climatizzatore36Fendinebbia
Fusibili scatola J
N.Circuito1Centralina freno elettrico2Tergicristallo anteriore3Modulo alimentazione4Morsetto alimentazione della
scatola portafusibili nel quadro
strumenti5–6Riscaldatore del carburante7–8Ventola di raffreddamento9Ventola di raffreddamento

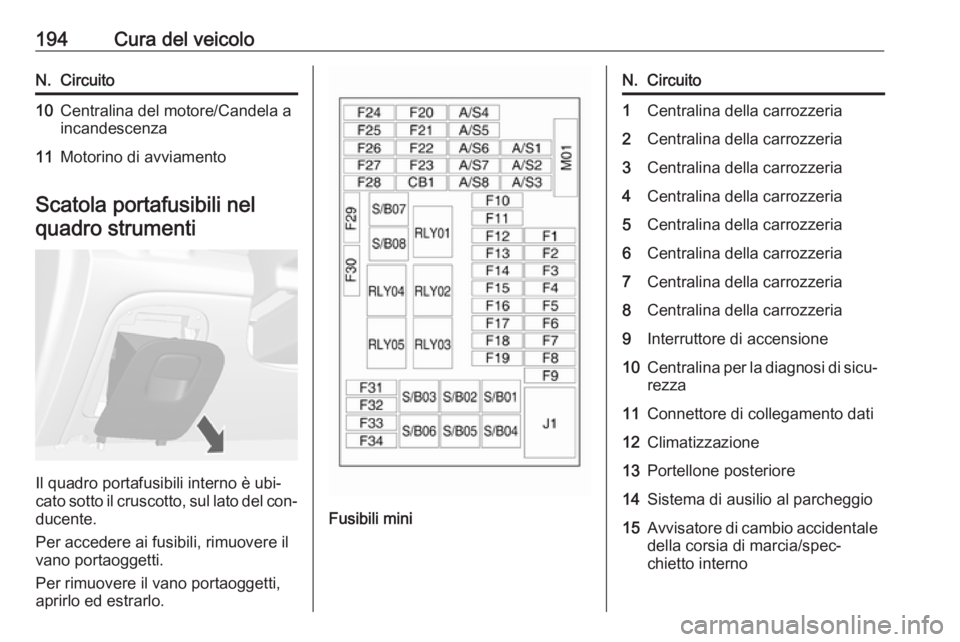

194Cura del veicoloN.Circuito10Centralina del motore/Candela a
incandescenza11Motorino di avviamento
Scatola portafusibili nel
quadro strumenti
Il quadro portafusibili interno è ubi‐
cato sotto il cruscotto, sul lato del con‐ ducente.
Per accedere ai fusibili, rimuovere il
vano portaoggetti.
Per rimuovere il vano portaoggetti,
aprirlo ed estrarlo.
Fusibili mini
N.Circuito1Centralina della carrozzeria2Centralina della carrozzeria3Centralina della carrozzeria4Centralina della carrozzeria5Centralina della carrozzeria6Centralina della carrozzeria7Centralina della carrozzeria8Centralina della carrozzeria9Interruttore di accensione10Centralina per la diagnosi di sicu‐ rezza11Connettore di collegamento dati12Climatizzazione13Portellone posteriore14Sistema di ausilio al parcheggio15Avvisatore di cambio accidentale
della corsia di marcia/spec‐
chietto interno

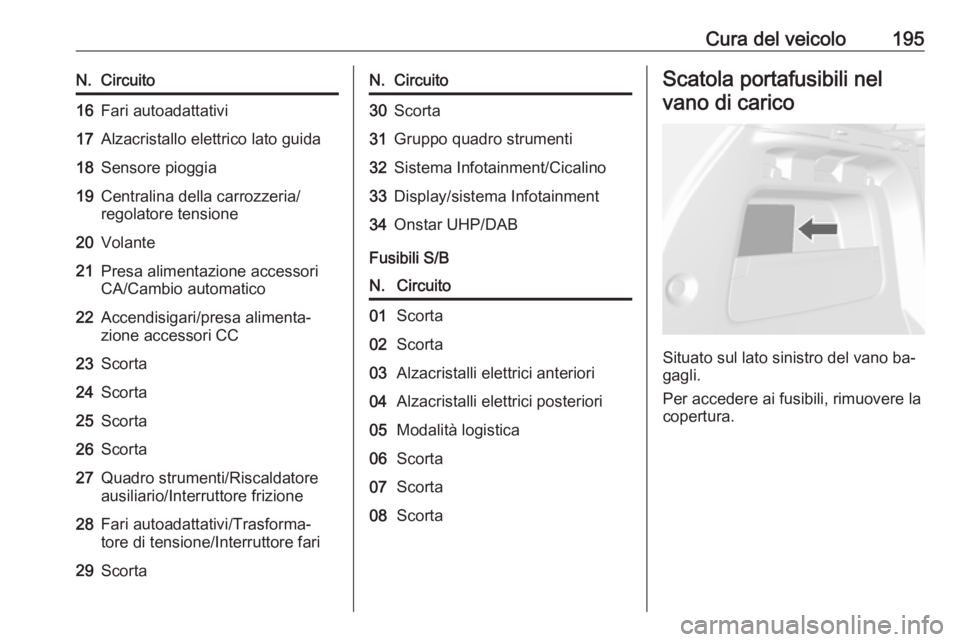

Cura del veicolo195N.Circuito16Fari autoadattativi17Alzacristallo elettrico lato guida18Sensore pioggia19Centralina della carrozzeria/
regolatore tensione20Volante21Presa alimentazione accessori
CA/Cambio automatico22Accendisigari/presa alimenta‐
zione accessori CC23Scorta24Scorta25Scorta26Scorta27Quadro strumenti/Riscaldatore
ausiliario/Interruttore frizione28Fari autoadattativi/Trasforma‐
tore di tensione/Interruttore fari29ScortaN.Circuito30Scorta31Gruppo quadro strumenti32Sistema Infotainment/Cicalino33Display/sistema Infotainment34Onstar UHP/DAB
Fusibili S/B
N.Circuito01Scorta02Scorta03Alzacristalli elettrici anteriori04Alzacristalli elettrici posteriori05Modalità logistica06Scorta07Scorta08ScortaScatola portafusibili nel
vano di carico
Situato sul lato sinistro del vano ba‐
gagli.
Per accedere ai fusibili, rimuovere la copertura.

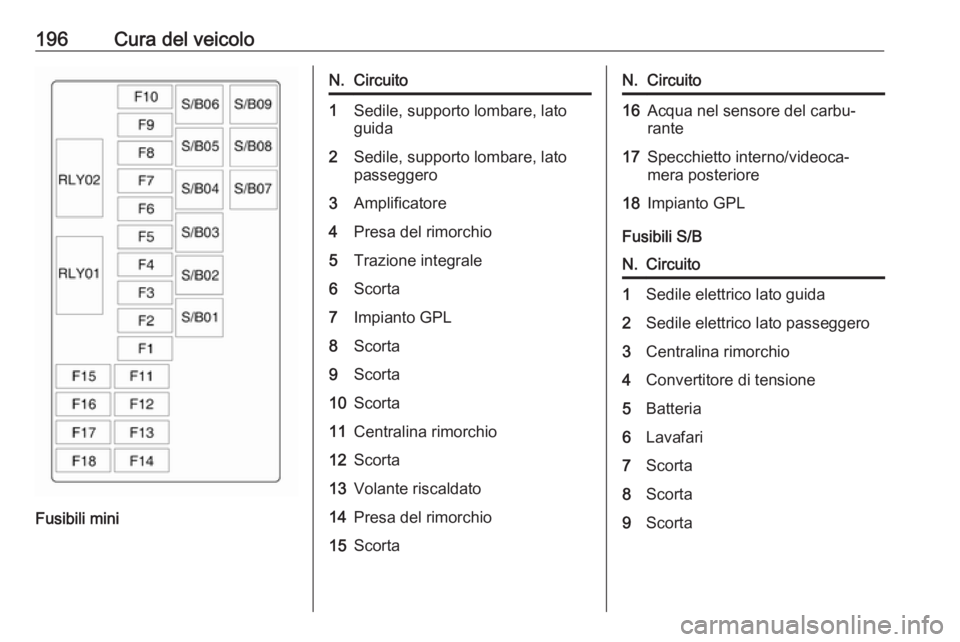

196Cura del veicolo
Fusibili mini
N.Circuito1Sedile, supporto lombare, lato
guida2Sedile, supporto lombare, lato
passeggero3Amplificatore4Presa del rimorchio5Trazione integrale6Scorta7Impianto GPL8Scorta9Scorta10Scorta11Centralina rimorchio12Scorta13Volante riscaldato14Presa del rimorchio15ScortaN.Circuito16Acqua nel sensore del carbu‐
rante17Specchietto interno/videoca‐
mera posteriore18Impianto GPL
Fusibili S/B
N.Circuito1Sedile elettrico lato guida2Sedile elettrico lato passeggero3Centralina rimorchio4Convertitore di tensione5Batteria6Lavafari7Scorta8Scorta9Scorta

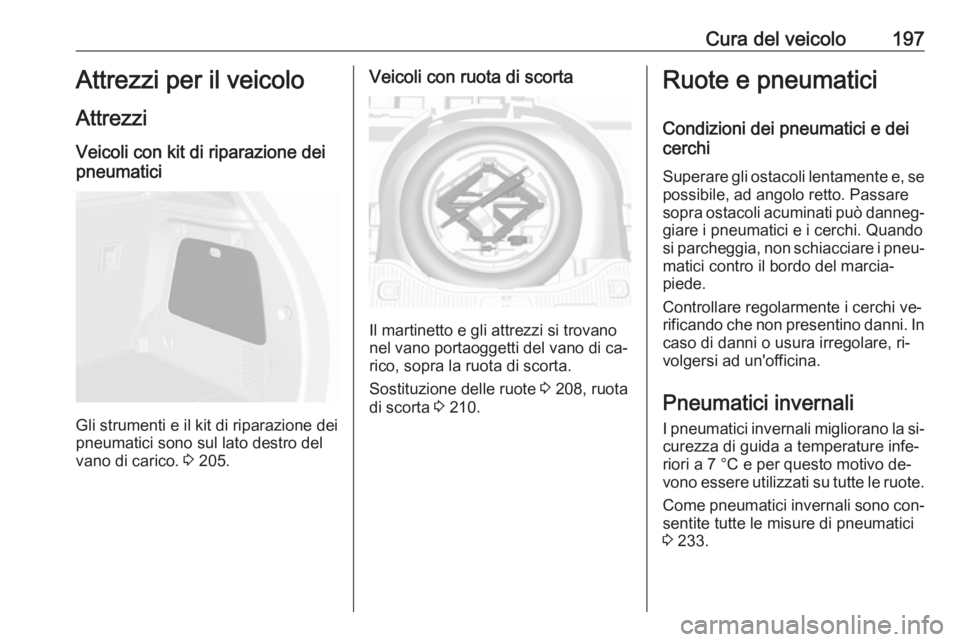

Cura del veicolo197Attrezzi per il veicolo
Attrezzi Veicoli con kit di riparazione dei
pneumatici
Gli strumenti e il kit di riparazione dei
pneumatici sono sul lato destro del
vano di carico. 3 205.
Veicoli con ruota di scorta
Il martinetto e gli attrezzi si trovano
nel vano portaoggetti del vano di ca‐
rico, sopra la ruota di scorta.
Sostituzione delle ruote 3 208, ruota
di scorta 3 210.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
Come pneumatici invernali sono con‐ sentite tutte le misure di pneumatici3 233.

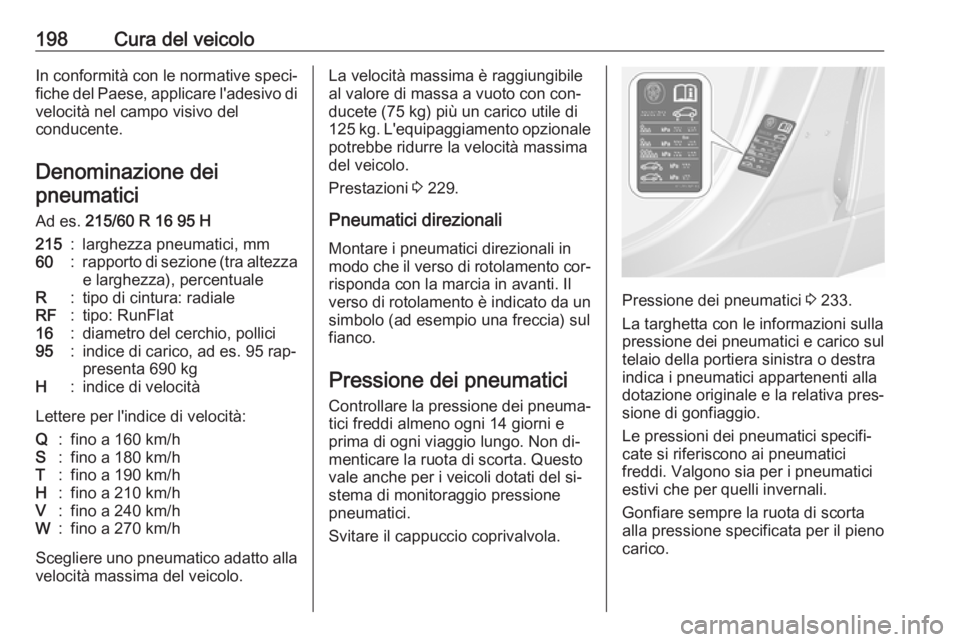

198Cura del veicoloIn conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del
conducente.
Denominazione dei pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), percentualeR:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95 rap‐
presenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con con‐
ducete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 229.
Pneumatici direzionali Montare i pneumatici direzionali inmodo che il verso di rotolamento cor‐
risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non di‐
menticare la ruota di scorta. Questo
vale anche per i veicoli dotati del si‐
stema di monitoraggio pressione
pneumatici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 233.
La targhetta con le informazioni sulla
pressione dei pneumatici e carico sul telaio della portiera sinistra o destra
indica i pneumatici appartenenti alla
dotazione originale e la relativa pres‐
sione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. Valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
