OPEL MOKKA X 2017 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017, Model line: MOKKA X, Model: OPEL MOKKA X 2017Pages: 259, PDF-Größe: 6.5 MB
Page 211 of 259

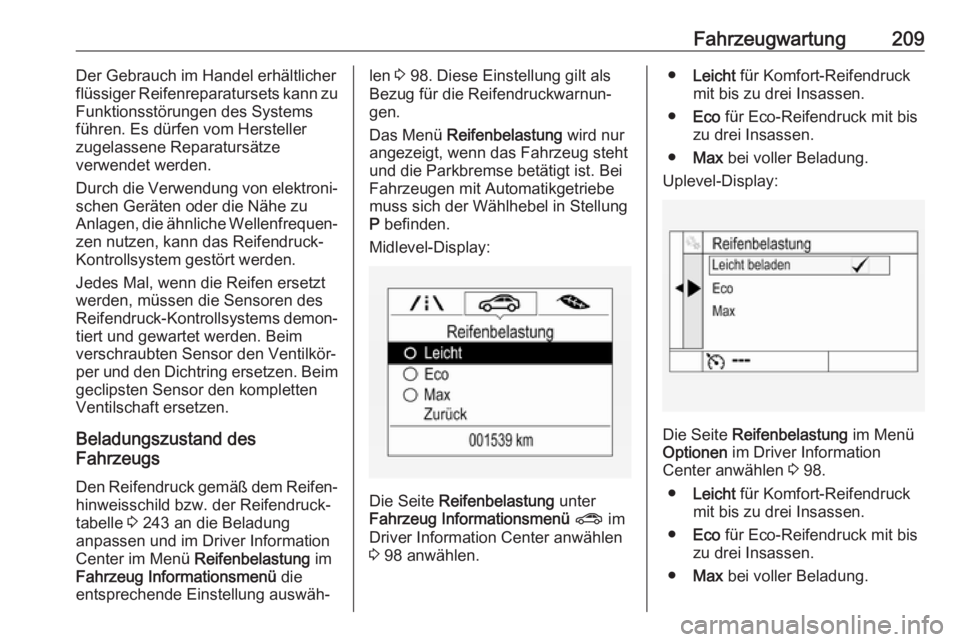

Fahrzeugwartung209Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐
schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐ per und den Dichtring ersetzen. Beim
geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 243 an die Beladung
anpassen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die
entsprechende Einstellung auswäh‐len 3 98. Diese Einstellung gilt als
Bezug für die Reifendruckwarnun‐
gen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Midlevel-Display:
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 98 anwählen.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Uplevel-Display:
Die Seite Reifenbelastung im Menü
Optionen im Driver Information
Center anwählen 3 98.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Page 212 of 259

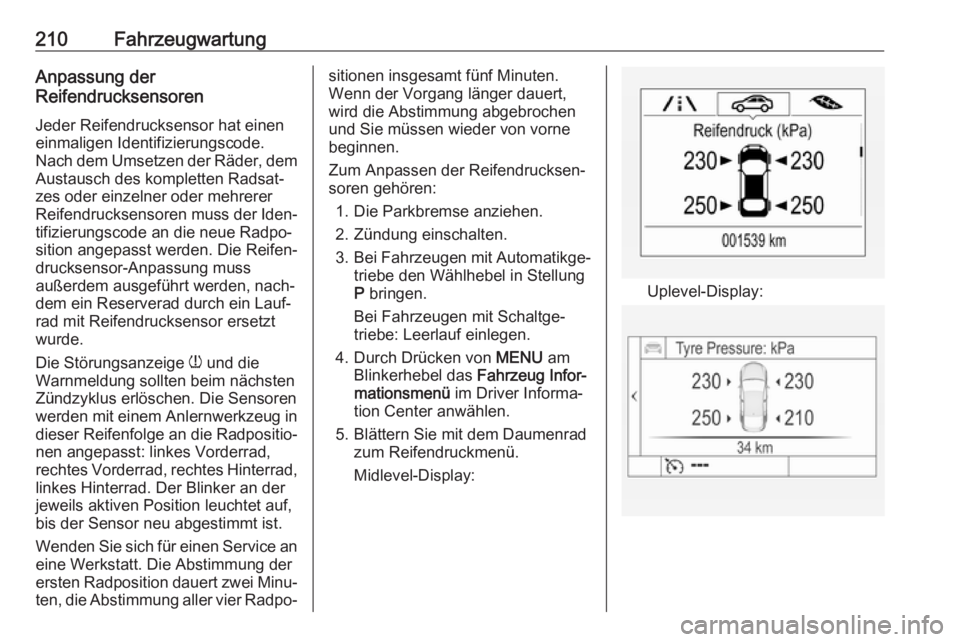

210FahrzeugwartungAnpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung muss
außerdem ausgeführt werden, nach‐
dem ein Reserverad durch ein Lauf‐
rad mit Reifendrucksensor ersetzt
wurde.
Die Störungsanzeige w und die
Warnmeldung sollten beim nächsten
Zündzyklus erlöschen. Die Sensoren
werden mit einem Anlernwerkzeug in
dieser Reifenfolge an die Radpositio‐
nen angepasst: linkes Vorderrad,
rechtes Vorderrad, rechtes Hinterrad, linkes Hinterrad. Der Blinker an der
jeweils aktiven Position leuchtet auf,
bis der Sensor neu abgestimmt ist.
Wenden Sie sich für einen Service an eine Werkstatt. Die Abstimmung der
ersten Radposition dauert zwei Minu‐
ten, die Abstimmung aller vier Radpo‐sitionen insgesamt fünf Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne
beginnen.
Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Durch Drücken von MENU am
Blinkerhebel das Fahrzeug Infor‐
mationsmenü im Driver Informa‐
tion Center anwählen.
5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
Midlevel-Display:
Uplevel-Display:
Page 213 of 259

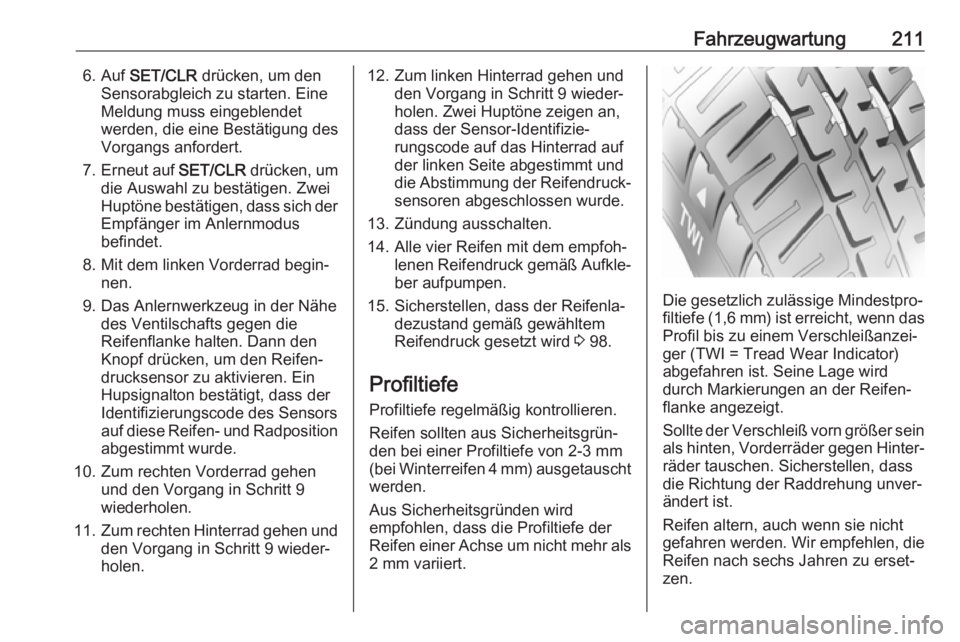

Fahrzeugwartung2116. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet
werden, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei Huptöne bestätigen, dass sich der
Empfänger im Anlernmodus
befindet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die
Reifenflanke halten. Dann den
Knopf drücken, um den Reifen‐
drucksensor zu aktivieren. Ein
Hupsignalton bestätigt, dass der
Identifizierungscode des Sensors
auf diese Reifen- und Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9
wiederholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.12. Zum linken Hinterrad gehen und den Vorgang in Schritt 9 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Sensor-Identifizie‐
rungscode auf das Hinterrad auf
der linken Seite abgestimmt und
die Abstimmung der Reifendruck‐ sensoren abgeschlossen wurde.
13. Zündung ausschalten.
14. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Aufkle‐ber aufpumpen.
15. Sicherstellen, dass der Reifenla‐ dezustand gemäß gewähltem
Reifendruck gesetzt wird 3 98.
Profiltiefe
Profiltiefe regelmäßig kontrollieren. Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als
2 mm variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder gegen Hinter‐
räder tauschen. Sicherstellen, dass
die Richtung der Raddrehung unver‐
ändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Page 214 of 259

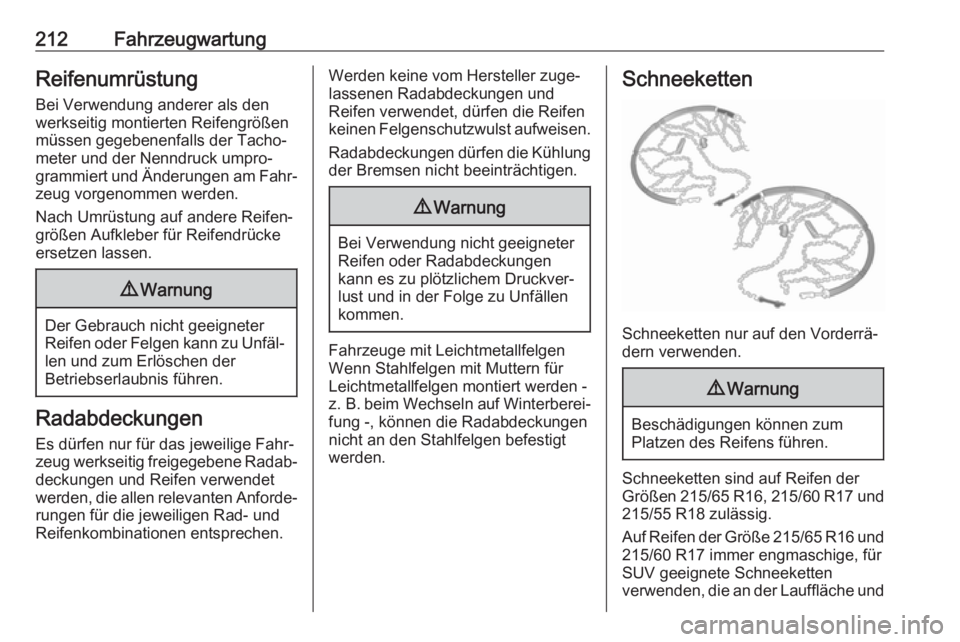

212FahrzeugwartungReifenumrüstungBei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werkseitig freigegebene Radab‐
deckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Leichtmetallfelgen
Wenn Stahlfelgen mit Muttern für
Leichtmetallfelgen montiert werden -
z. B. beim Wechseln auf Winterberei‐
fung -, können die Radabdeckungen
nicht an den Stahlfelgen befestigt
werden.
Schneeketten
Schneeketten nur auf den Vorderrä‐
dern verwenden.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der Größen 215/65 R16, 215/60 R17 und 215/55 R18 zulässig.
Auf Reifen der Größe 215/65 R16 und
215/60 R17 immer engmaschige, für
SUV geeignete Schneeketten
verwenden, die an der Lauffläche und
Page 215 of 259

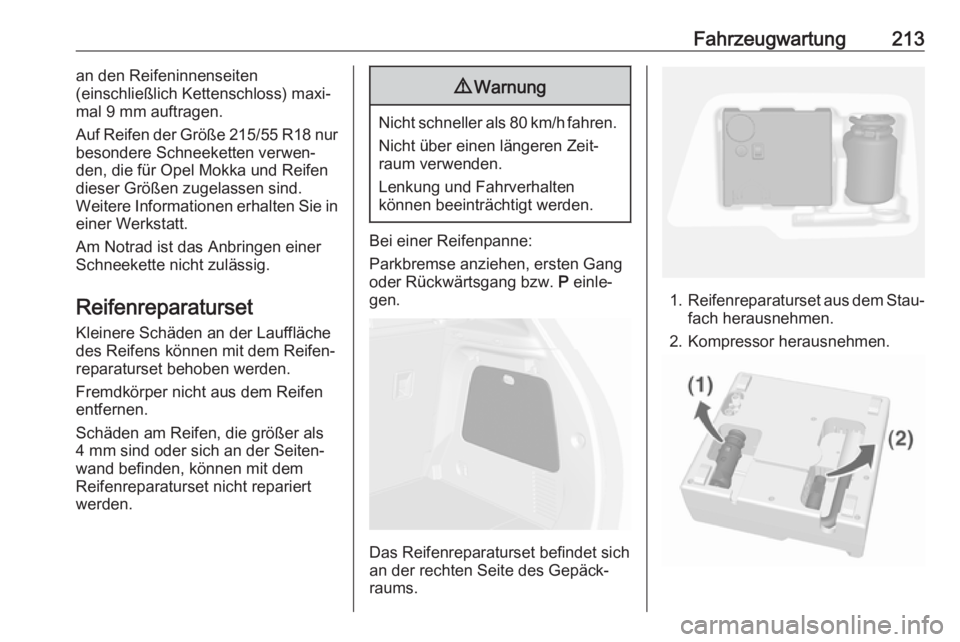

Fahrzeugwartung213an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 9 mm auftragen.
Auf Reifen der Größe 215/55 R18 nur
besondere Schneeketten verwen‐
den, die für Opel Mokka und Reifen dieser Größen zugelassen sind.
Weitere Informationen erhalten Sie in einer Werkstatt.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich
an der rechten Seite des Gepäck‐
raums.
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
Page 216 of 259

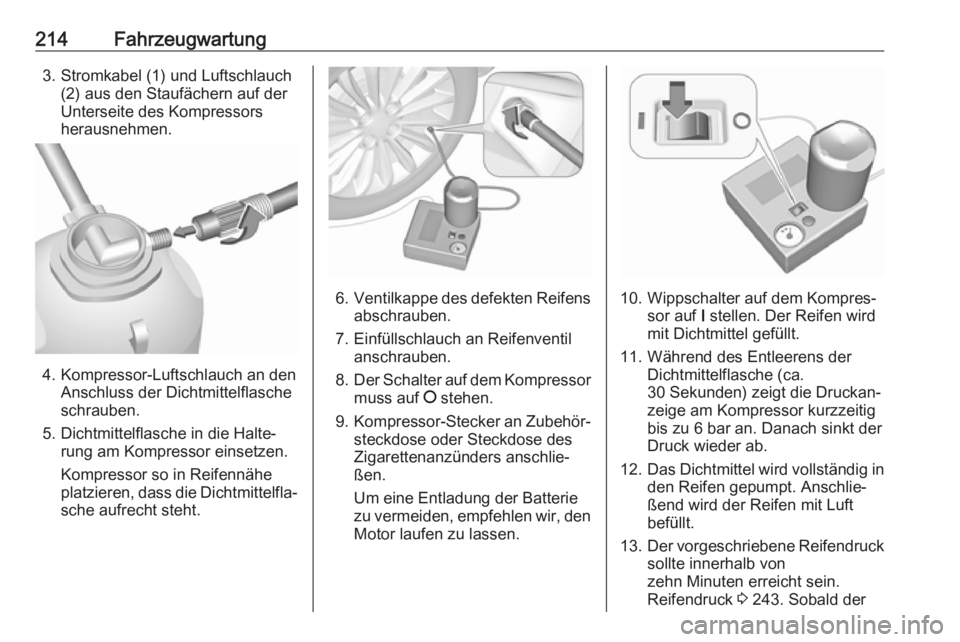

214Fahrzeugwartung3. Stromkabel (1) und Luftschlauch(2) aus den Staufächern auf der
Unterseite des Kompressors
herausnehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des
Zigarettenanzünders anschlie‐
ßen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von
zehn Minuten erreicht sein.
Reifendruck 3 243. Sobald der
Page 217 of 259

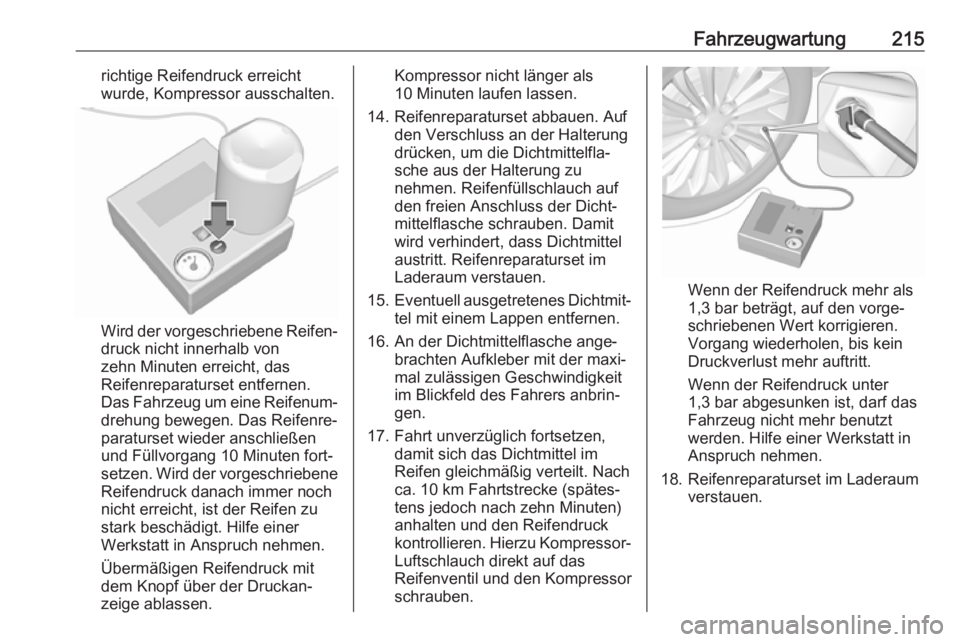

Fahrzeugwartung215richtige Reifendruck erreicht
wurde, Kompressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
zehn Minuten erreicht, das
Reifenreparaturset entfernen.
Das Fahrzeug um eine Reifenum‐ drehung bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang 10 Minuten fort‐ setzen. Wird der vorgeschriebene
Reifendruck danach immer noch nicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Kompressor nicht länger als
10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu
nehmen. Reifenfüllschlauch auf
den freien Anschluss der Dicht‐
mittelflasche schrauben. Damit
wird verhindert, dass Dichtmittel
austritt. Reifenreparaturset im
Laderaum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. 10 km Fahrtstrecke (spätes‐
tens jedoch nach zehn Minuten)
anhalten und den Reifendruck
kontrollieren. Hierzu Kompressor- Luftschlauch direkt auf das
Reifenventil und den Kompressor
schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren. Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Page 218 of 259

216FahrzeugwartungHinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. ZumAbnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 213.
Folgende Vorbereitungen treffen und Hinweise beachten:
● Fahrzeug auf waagrechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Reserverad herausnehmen 3 218.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.● Bei weichem Untergrund einestabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Radmutternkappen mit Schrau‐ bendreher lösen und abnehmen.
Die Radabdeckung abziehen.
Page 219 of 259

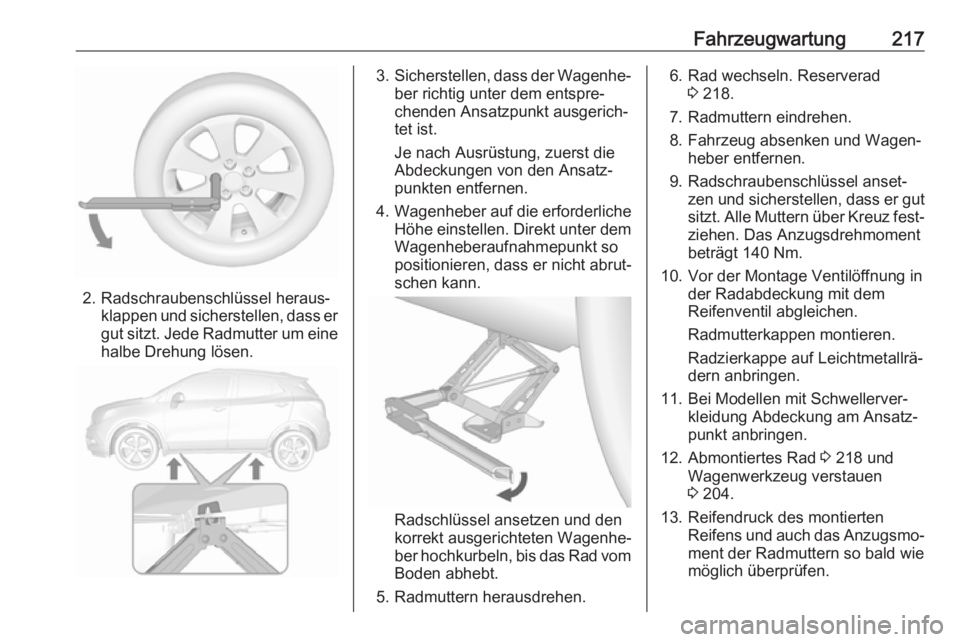

Fahrzeugwartung217
2. Radschraubenschlüssel heraus‐klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Je nach Ausrüstung, zuerst die
Abdeckungen von den Ansatz‐
punkten entfernen.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem
Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln. Reserverad 3 218.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsdrehmoment
beträgt 140 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren. Radzierkappe auf Leichtmetallrä‐
dern anbringen.
11. Bei Modellen mit Schwellerver‐ kleidung Abdeckung am Ansatz‐
punkt anbringen.
12. Abmontiertes Rad 3 218 und
Wagenwerkzeug verstauen
3 204.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐
ment der Radmuttern so bald wie
möglich überprüfen.
Page 220 of 259

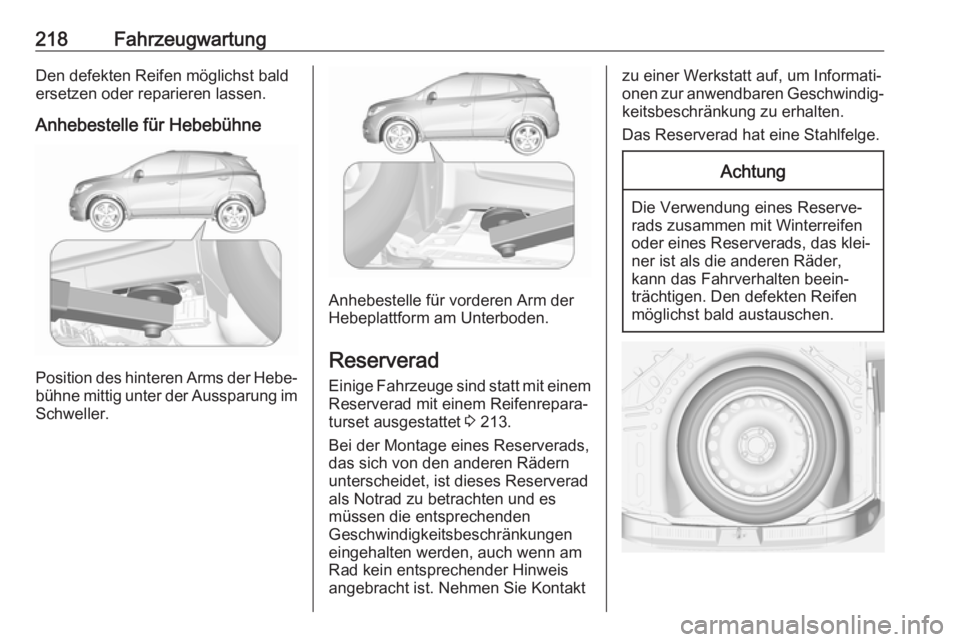

218FahrzeugwartungDen defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Anhebestelle für Hebebühne
Position des hinteren Arms der Hebe‐ bühne mittig unter der Aussparung im Schweller.
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 213.
Bei der Montage eines Reserverads, das sich von den anderen Rädernunterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen
eingehalten werden, auch wenn am Rad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
