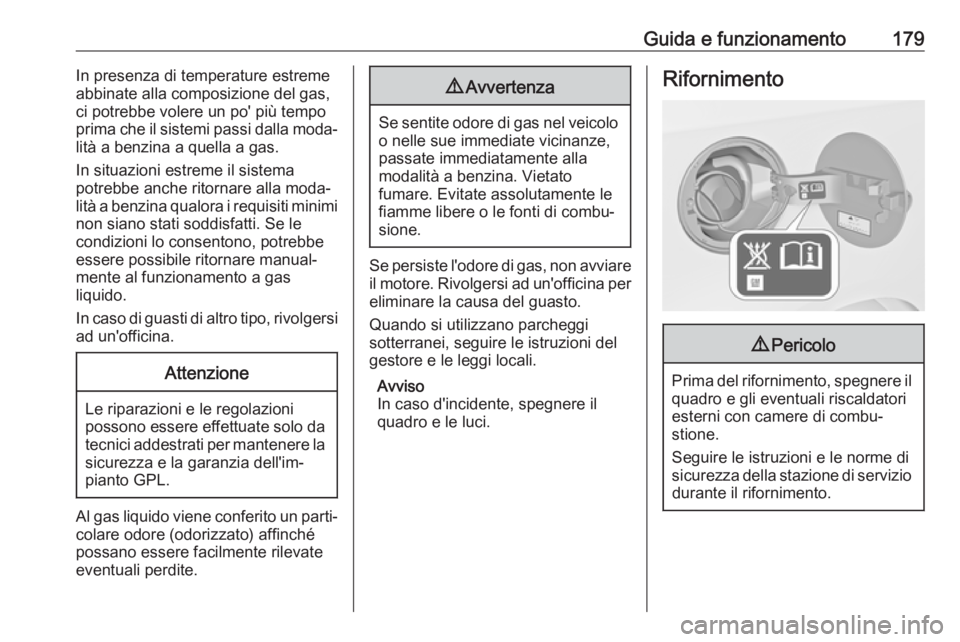

Guida e funzionamento179In presenza di temperature estreme
abbinate alla composizione del gas,
ci potrebbe volere un po' più tempo
prima che il sistemi passi dalla moda‐
lità a benzina a quella a gas.
In situazioni estreme il sistema
potrebbe anche ritornare alla moda‐
lità a benzina qualora i requisiti minimi
non siano stati soddisfatti. Se le
condizioni lo consentono, potrebbe
essere possibile ritornare manual‐
mente al funzionamento a gas
liquido.
In caso di guasti di altro tipo, rivolgersi ad un'officina.Attenzione
Le riparazioni e le regolazioni
possono essere effettuate solo da tecnici addestrati per mantenere la
sicurezza e la garanzia dell'im‐
pianto GPL.
Al gas liquido viene conferito un parti‐
colare odore (odorizzato) affinché
possano essere facilmente rilevate
eventuali perdite.
9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla
modalità a benzina. Vietato
fumare. Evitate assolutamente le
fiamme libere o le fonti di combu‐
sione.
Se persiste l'odore di gas, non avviare il motore. Rivolgersi ad un'officina per
eliminare la causa del guasto.
Quando si utilizzano parcheggi
sotterranei, seguire le istruzioni del
gestore e le leggi locali.
Avviso
In caso d'incidente, spegnere il
quadro e le luci.
Rifornimento9 Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.

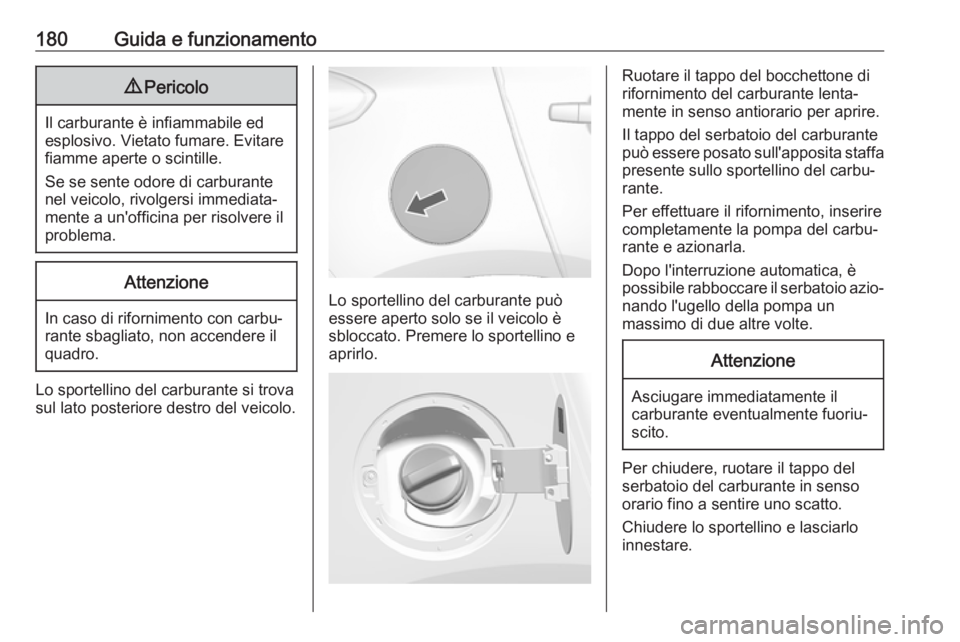

180Guida e funzionamento9Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Premere lo sportellino e
aprirlo.
Ruotare il tappo del bocchettone di
rifornimento del carburante lenta‐
mente in senso antiorario per aprire.
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e lasciarlo
innestare.

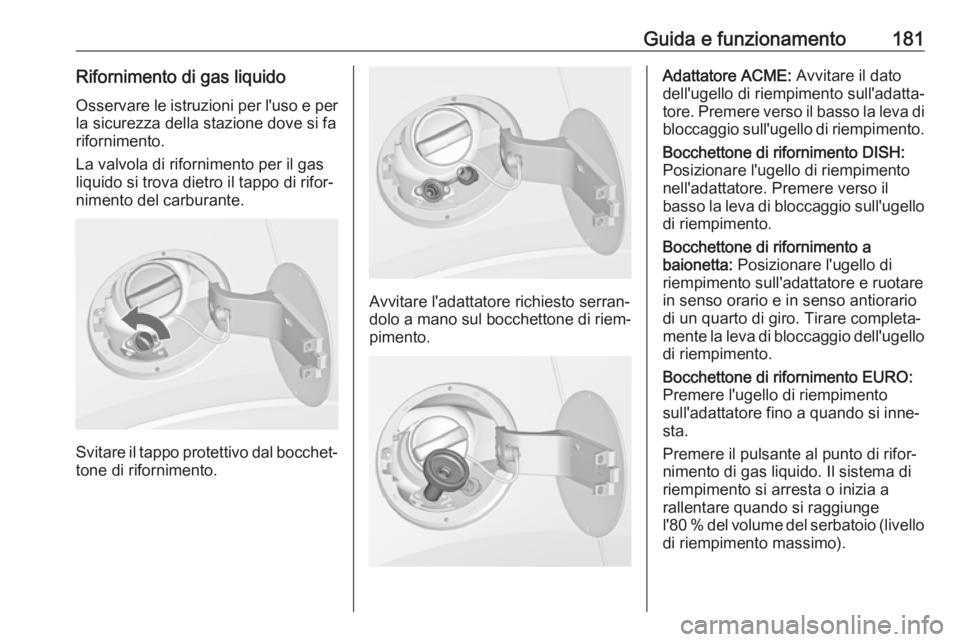

Guida e funzionamento181Rifornimento di gas liquidoOsservare le istruzioni per l'uso e per la sicurezza della stazione dove si fa
rifornimento.
La valvola di rifornimento per il gas liquido si trova dietro il tappo di rifor‐
nimento del carburante.
Svitare il tappo protettivo dal bocchet‐ tone di rifornimento.
Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dato
dell'ugello di riempimento sull'adatta‐
tore. Premere verso il basso la leva di bloccaggio sull'ugello di riempimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di riempimento
nell'adattatore. Premere verso il
basso la leva di bloccaggio sull'ugello
di riempimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di
riempimento sull'adattatore e ruotare
in senso orario e in senso antiorario
di un quarto di giro. Tirare completa‐
mente la leva di bloccaggio dell'ugello di riempimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di riempimento
sull'adattatore fino a quando si inne‐
sta.
Premere il pulsante al punto di rifor‐
nimento di gas liquido. Il sistema di
riempimento si arresta o inizia a
rallentare quando si raggiunge
l'80 % del volume del serbatoio (livello di riempimento massimo).

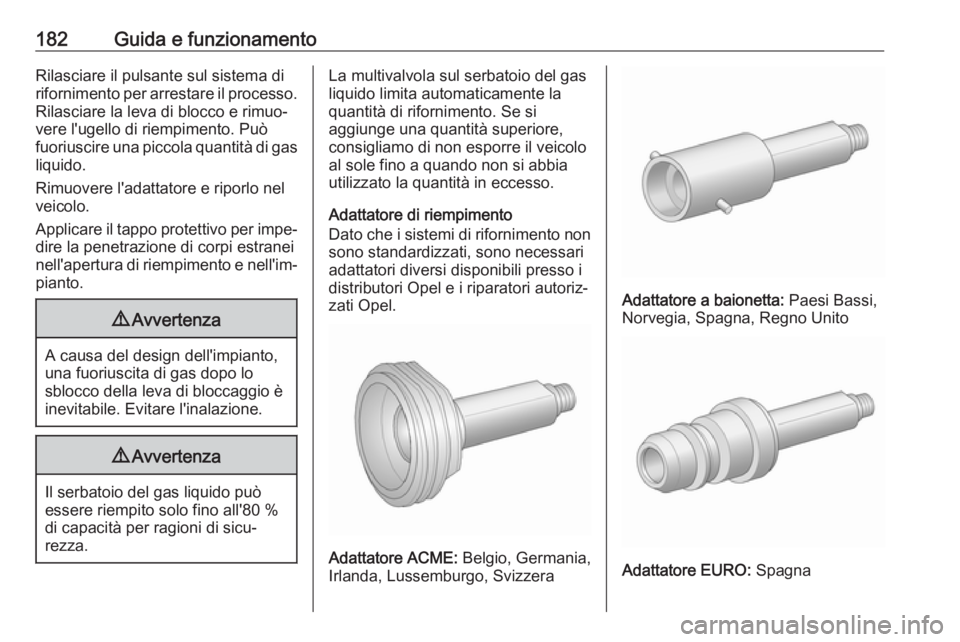

182Guida e funzionamentoRilasciare il pulsante sul sistema di
rifornimento per arrestare il processo. Rilasciare la leva di blocco e rimuo‐
vere l'ugello di riempimento. Può
fuoriuscire una piccola quantità di gas liquido.
Rimuovere l'adattatore e riporlo nel veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di riempimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può
essere riempito solo fino all'80 %
di capacità per ragioni di sicu‐
rezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si
aggiunge una quantità superiore,
consigliamo di non esporre il veicolo
al sole fino a quando non si abbia
utilizzato la quantità in eccesso.
Adattatore di riempimento
Dato che i sistemi di rifornimento non sono standardizzati, sono necessari
adattatori diversi disponibili presso i
distributori Opel e i riparatori autoriz‐
zati Opel.
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna

Guida e funzionamento183

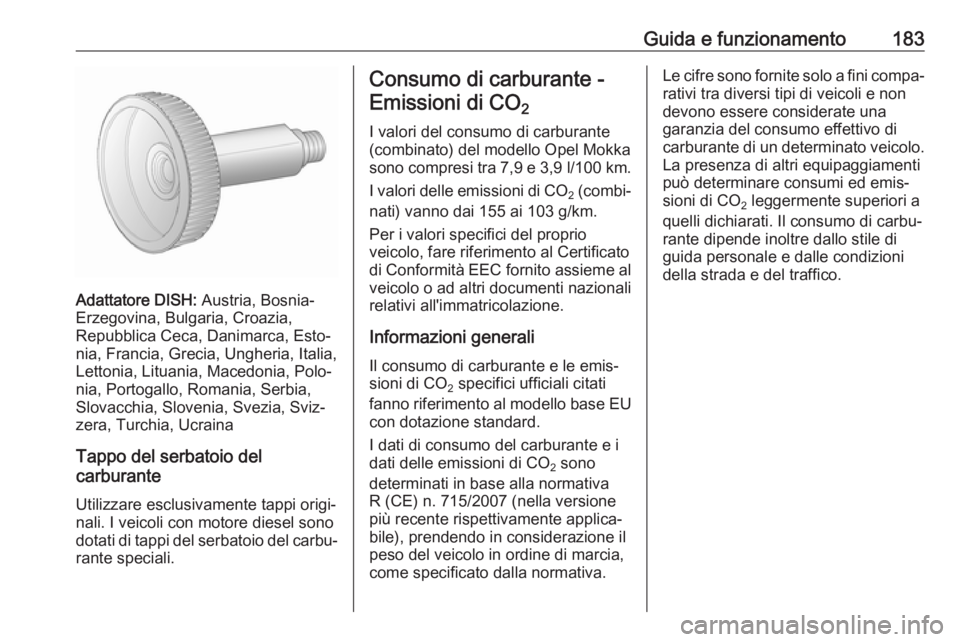

Adattatore DISH: Austria, Bosnia-
Erzegovina, Bulgaria, Croazia,
Repubblica Ceca, Danimarca, Esto‐
nia, Francia, Grecia, Ungheria, Italia,
Lettonia, Lituania, Macedonia, Polo‐
nia, Portogallo, Romania, Serbia,
Slovacchia, Slovenia, Svezia, Sviz‐
zera, Turchia, Ucraina
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐ rante speciali.
Consumo di carburante -
Emissioni di CO 2
I valori del consumo di carburante (combinato) del modello Opel Mokka
sono compresi tra 7,9 e 3,9 l/100 km.
I valori delle emissioni di CO
2 (combi‐
nati) vanno dai 155 ai 103 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
Il consumo di carburante e le emis‐
sioni di CO 2 specifici ufficiali citati
fanno riferimento al modello base EU
con dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono
determinati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.Le cifre sono fornite solo a fini compa‐ rativi tra diversi tipi di veicoli e non
devono essere considerate una
garanzia del consumo effettivo di
carburante di un determinato veicolo.
La presenza di altri equipaggiamenti
può determinare consumi ed emis‐ sioni di CO 2 leggermente superiori a
quelli dichiarati. Il consumo di carbu‐ rante dipende inoltre dallo stile di
guida personale e dalle condizioni
della strada e del traffico.

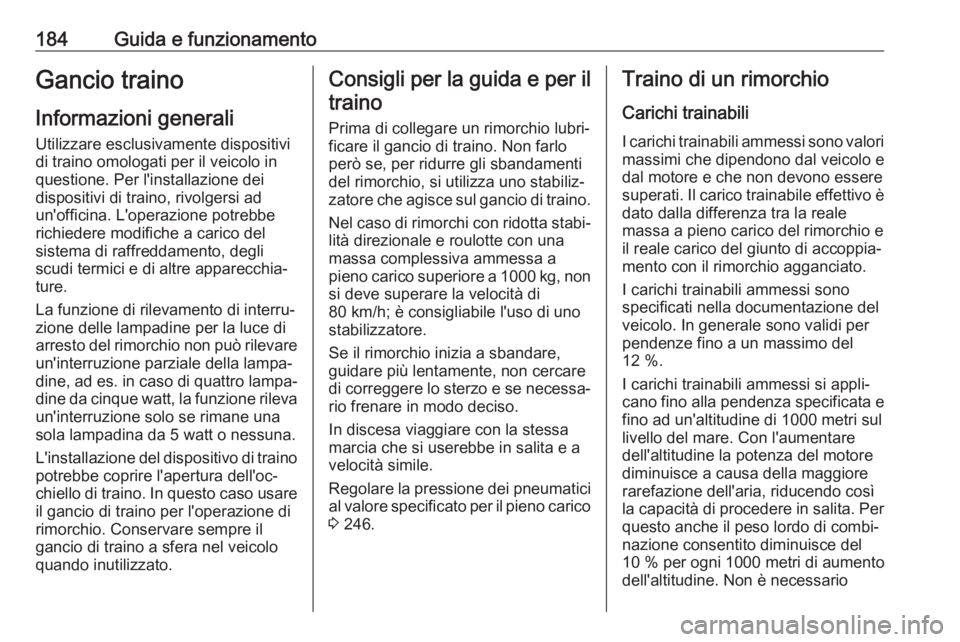

184Guida e funzionamentoGancio trainoInformazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del
sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐ dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.
L'installazione del dispositivo di traino
potrebbe coprire l'apertura dell'oc‐ chiello di traino. In questo caso usare il gancio di traino per l'operazione di
rimorchio. Conservare sempre il
gancio di traino a sfera nel veicolo
quando inutilizzato.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e roulotte con una
massa complessiva ammessa a
pieno carico superiore a 1000 kg, non
si deve superare la velocità di
80 km/h; è consigliabile l'uso di uno
stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 246.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del
12 %.
I carichi trainabili ammessi si appli‐
cano fino alla pendenza specificata e
fino ad un'altitudine di 1000 metri sul
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche il peso lordo di combi‐
nazione consentito diminuisce del
10 % per ogni 1000 metri di aumento
dell'altitudine. Non è necessario

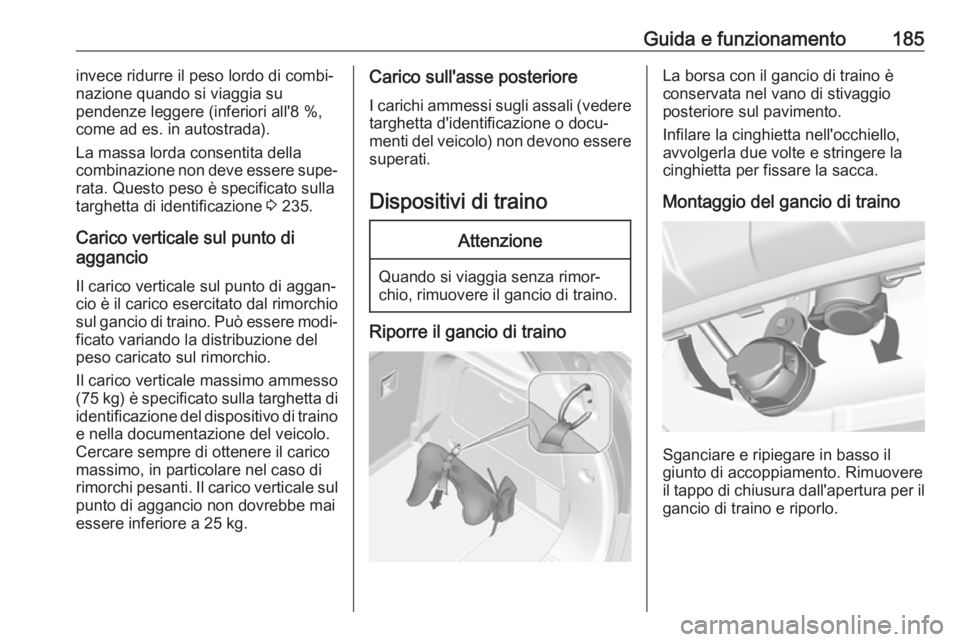

Guida e funzionamento185invece ridurre il peso lordo di combi‐
nazione quando si viaggia su
pendenze leggere (inferiori all'8 %,
come ad es. in autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 235.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
( 75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
I carichi ammessi sugli assali (vedere
targhetta d'identificazione o docu‐
menti del veicolo) non devono essere superati.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La borsa con il gancio di traino è
conservata nel vano di stivaggio
posteriore sul pavimento.
Infilare la cinghietta nell'occhiello, avvolgerla due volte e stringere lacinghietta per fissare la sacca.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.

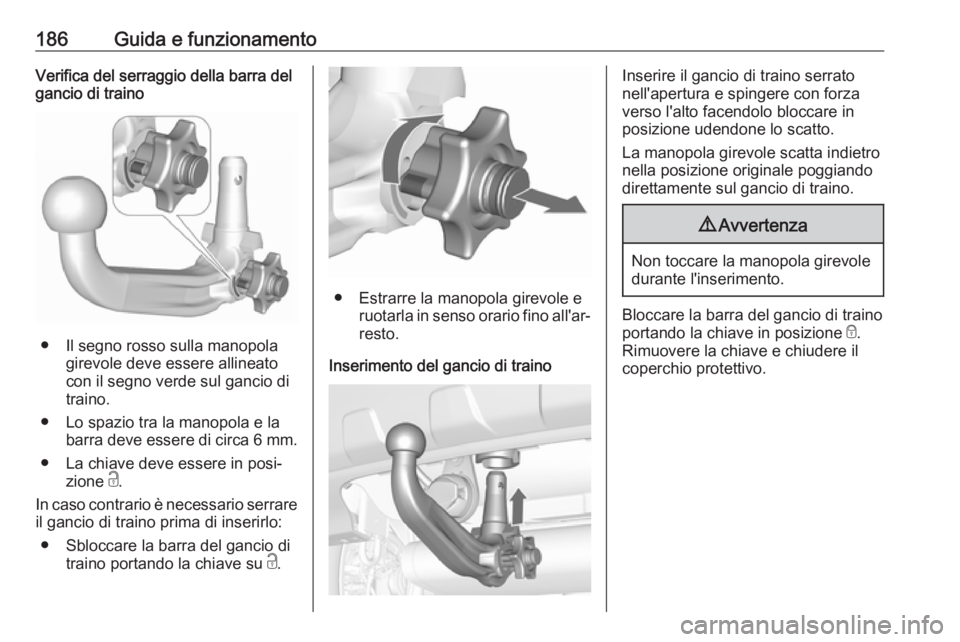

186Guida e funzionamentoVerifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.

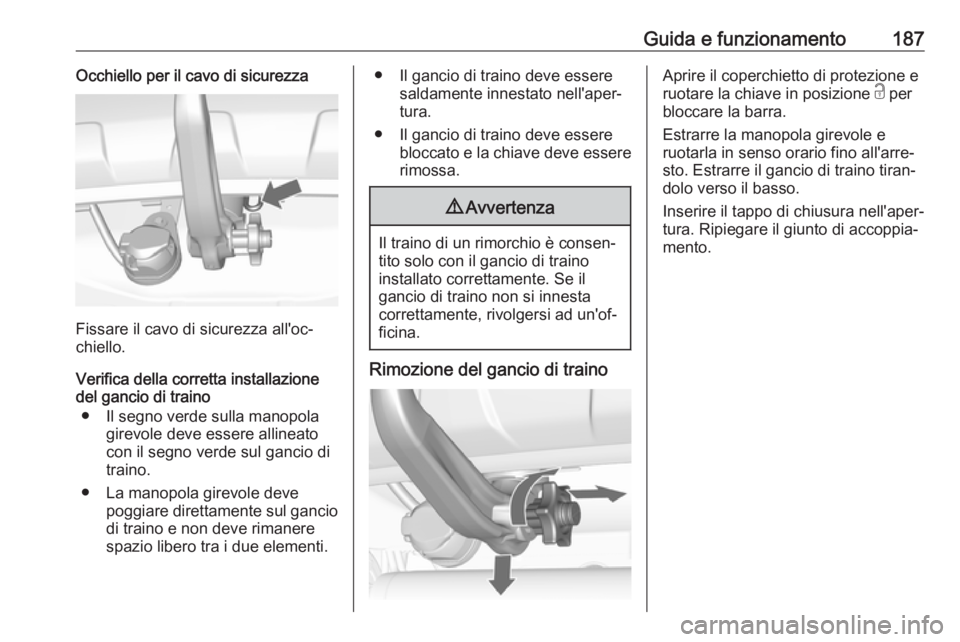

Guida e funzionamento187Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.

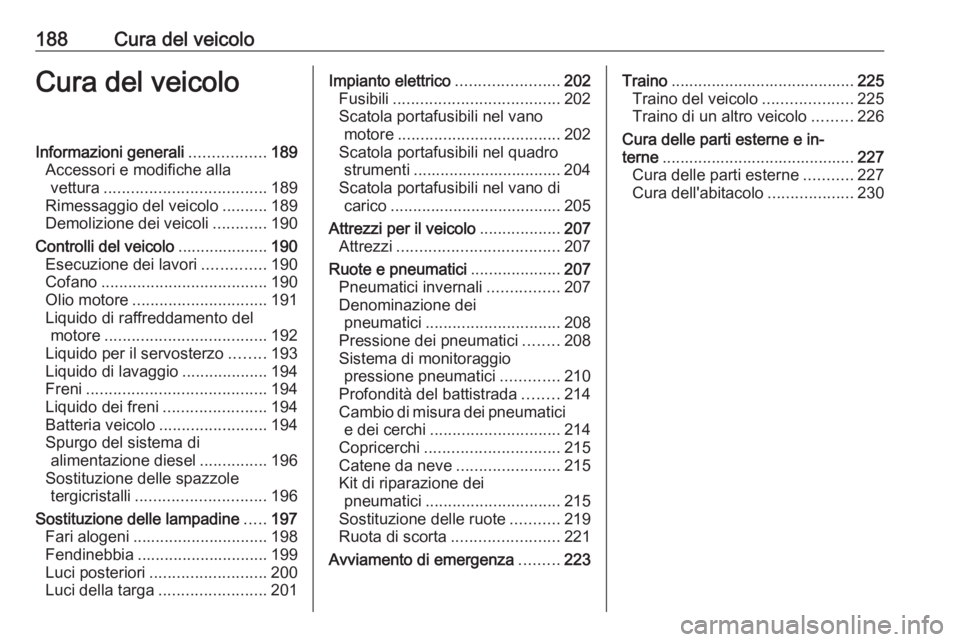

188Cura del veicoloCura del veicoloInformazioni generali.................189
Accessori e modifiche alla vettura .................................... 189
Rimessaggio del veicolo ..........189
Demolizione dei veicoli ............190
Controlli del veicolo ....................190
Esecuzione dei lavori ..............190
Cofano ..................................... 190
Olio motore .............................. 191
Liquido di raffreddamento del motore .................................... 192
Liquido per il servosterzo ........193
Liquido di lavaggio ...................194
Freni ........................................ 194
Liquido dei freni .......................194
Batteria veicolo ........................194
Spurgo del sistema di alimentazione diesel ...............196
Sostituzione delle spazzole tergicristalli ............................. 196
Sostituzione delle lampadine .....197
Fari alogeni .............................. 198
Fendinebbia ............................. 199
Luci posteriori .......................... 200
Luci della targa ........................ 201Impianto elettrico .......................202
Fusibili ..................................... 202
Scatola portafusibili nel vano motore .................................... 202
Scatola portafusibili nel quadro strumenti ................................. 204
Scatola portafusibili nel vano di carico ...................................... 205
Attrezzi per il veicolo ..................207
Attrezzi .................................... 207
Ruote e pneumatici ....................207
Pneumatici invernali ................207
Denominazione dei
pneumatici .............................. 208
Pressione dei pneumatici ........208
Sistema di monitoraggio pressione pneumatici .............210
Profondità del battistrada ........214
Cambio di misura dei pneumatici e dei cerchi ............................. 214
Copricerchi .............................. 215
Catene da neve .......................215
Kit di riparazione dei pneumatici .............................. 215
Sostituzione delle ruote ...........219
Ruota di scorta ........................ 221
Avviamento di emergenza .........223Traino ......................................... 225
Traino del veicolo ....................225
Traino di un altro veicolo .........226
Cura delle parti esterne e in‐
terne ........................................... 227
Cura delle parti esterne ...........227
Cura dell'abitacolo ...................230
