Araç bakımı189Bir AGM akü üzerindeki etiketinden
anlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
performansın düşmesine sebep
olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 141.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 215.
Uyarı etiketi
Sembollerin anlamları:
● Kıvılcım, açık ateş oluşmamalı, sigara içilmemelidir.
● Gözlerinizi daima koruyunuz. Patlayıcı gazlar körlüğe veya
yaralanmalara sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı bir yerde
saklayın.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.
Dizel yakıt sisteminin
havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye
boyunca çalıştırın. Motor çalışmazsa
bu işlemi 5 saniye sonra tekrarlayın.
Eğer motor bundan sonra çalışmazsa bir servise başvurun.

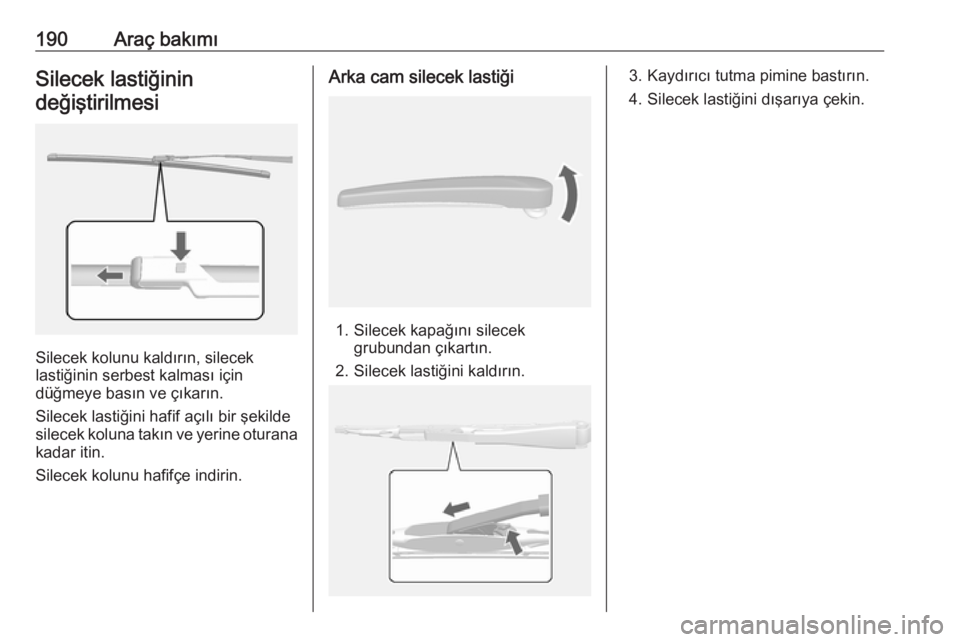

190Araç bakımıSilecek lastiğinindeğiştirilmesi
Silecek kolunu kaldırın, silecek
lastiğinin serbest kalması için
düğmeye basın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
1. Silecek kapağını silecek grubundan çıkartın.
2. Silecek lastiğini kaldırın.
3. Kaydırıcı tutma pimine bastırın.
4. Silecek lastiğini dışarıya çekin.

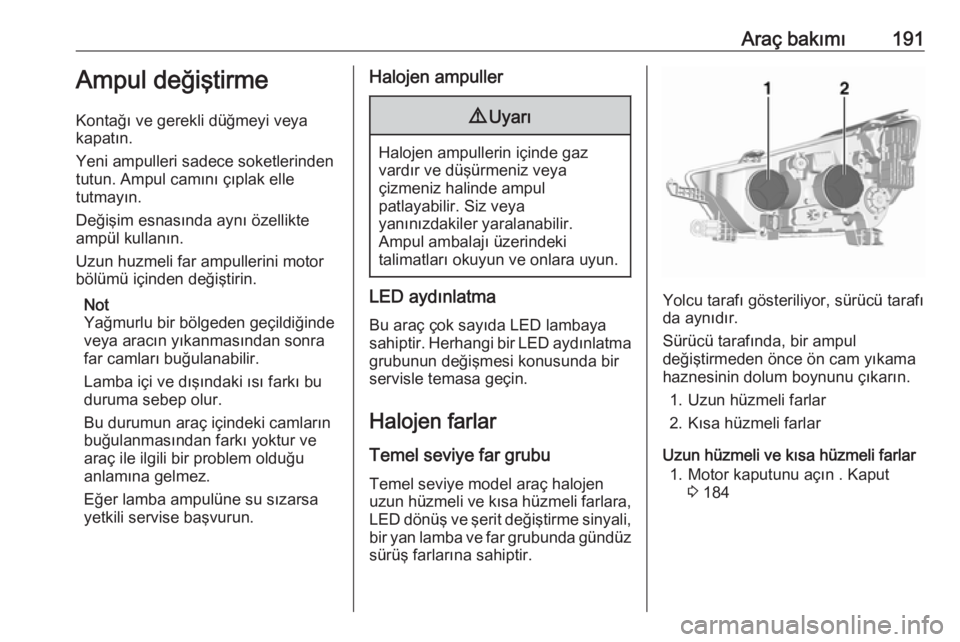

Araç bakımı191Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Not
Yağmurlu bir bölgeden geçildiğinde
veya aracın yıkanmasından sonra
far camları buğulanabilir.
Lamba içi ve dışındaki ısı farkı bu
duruma sebep olur.
Bu durumun araç içindeki camların
buğulanmasından farkı yoktur ve
araç ile ilgili bir problem olduğu
anlamına gelmez.
Eğer lamba ampulüne su sızarsa
yetkili servise başvurun.Halojen ampuller9 Uyarı
Halojen ampullerin içinde gaz
vardır ve düşürmeniz veya
çizmeniz halinde ampul
patlayabilir. Siz veya
yanınızdakiler yaralanabilir.
Ampul ambalajı üzerindeki
talimatları okuyun ve onlara uyun.
LED aydınlatma
Bu araç çok sayıda LED lambaya
sahiptir. Herhangi bir LED aydınlatma
grubunun değişmesi konusunda bir
servisle temasa geçin.
Halojen farlar Temel seviye far grubu
Temel seviye model araç halojen
uzun hüzmeli ve kısa hüzmeli farlara, LED dönüş ve şerit değiştirme sinyali,bir yan lamba ve far grubunda gündüz
sürüş farlarına sahiptir.Yolcu tarafı gösteriliyor, sürücü tarafı
da aynıdır.
Sürücü tarafında, bir ampul
değiştirmeden önce ön cam yıkama
haznesinin dolum boynunu çıkarın.
1. Uzun hüzmeli farlar
2. Kısa hüzmeli farlar
Uzun hüzmeli ve kısa hüzmeli farlar 1. Motor kaputunu açın . Kaput 3 184

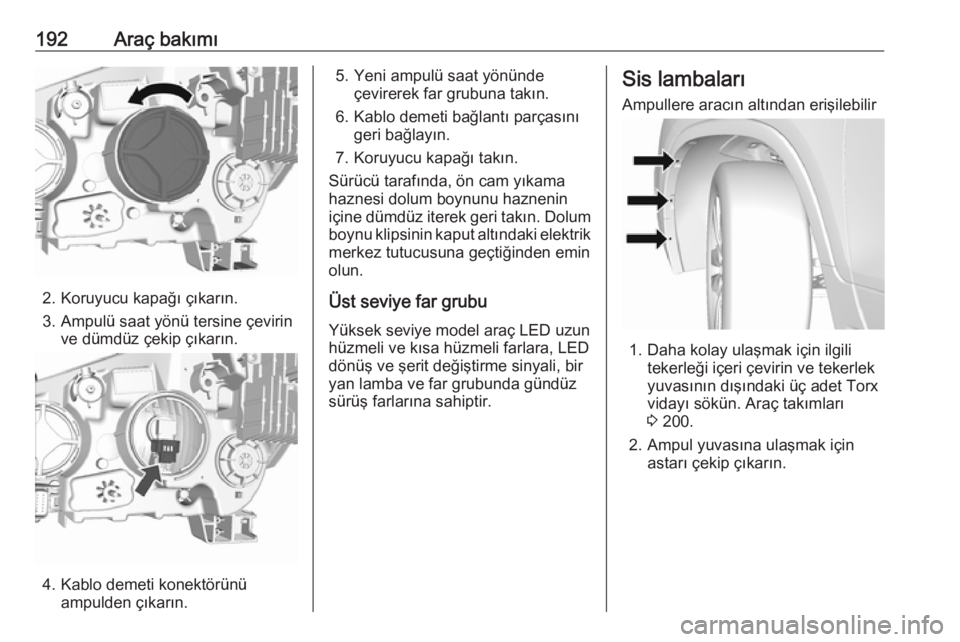

192Araç bakımı
2. Koruyucu kapağı çıkarın.
3. Ampulü saat yönü tersine çevirin ve dümdüz çekip çıkarın.
4. Kablo demeti konektörünüampulden çıkarın.
5. Yeni ampulü saat yönündeçevirerek far grubuna takın.
6. Kablo demeti bağlantı parçasını geri bağlayın.
7. Koruyucu kapağı takın.
Sürücü tarafında, ön cam yıkama
haznesi dolum boynunu haznenin
içine dümdüz iterek geri takın. Dolum boynu klipsinin kaput altındaki elektrik
merkez tutucusuna geçtiğinden emin
olun.
Üst seviye far grubu
Yüksek seviye model araç LED uzun
hüzmeli ve kısa hüzmeli farlara, LED
dönüş ve şerit değiştirme sinyali, bir
yan lamba ve far grubunda gündüz
sürüş farlarına sahiptir.Sis lambaları
Ampullere aracın altından erişilebilir
1. Daha kolay ulaşmak için ilgili tekerleği içeri çevirin ve tekerlek
yuvasının dışındaki üç adet Torx
vidayı sökün. Araç takımları
3 200.
2. Ampul yuvasına ulaşmak için astarı çekip çıkarın.

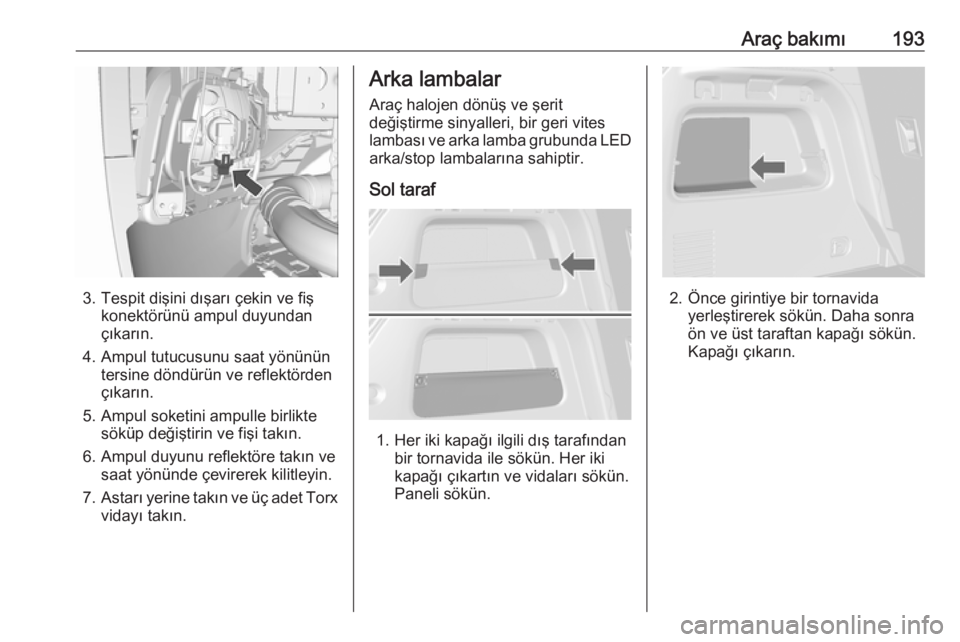

Araç bakımı193
3. Tespit dişini dışarı çekin ve fişkonektörünü ampul duyundan
çıkarın.
4. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
7. Astarı yerine takın ve üç adet Torx
vidayı takın.
Arka lambalar
Araç halojen dönüş ve şerit
değiştirme sinyalleri, bir geri vites
lambası ve arka lamba grubunda LED
arka/stop lambalarına sahiptir.
Sol taraf
1. Her iki kapağı ilgili dış tarafından bir tornavida ile sökün. Her iki
kapağı çıkartın ve vidaları sökün.
Paneli sökün.
2. Önce girintiye bir tornavida yerleştirerek sökün. Daha sonra
ön ve üst taraftan kapağı sökün.
Kapağı çıkarın.

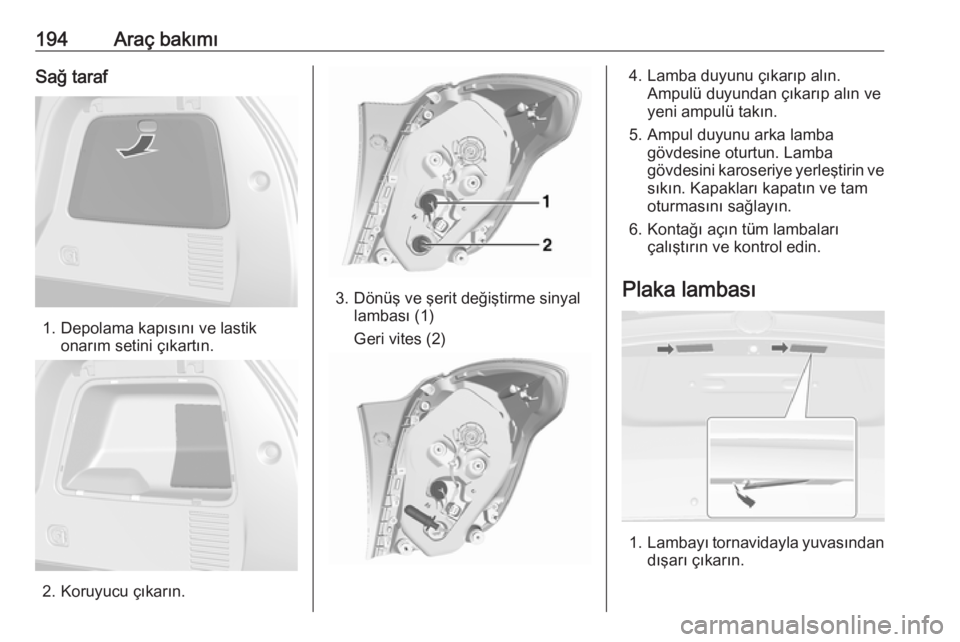

194Araç bakımıSağ taraf
1. Depolama kapısını ve lastikonarım setini çıkartın.
2. Koruyucu çıkarın.
3. Dönüş ve şerit değiştirme sinyallambası (1)
Geri vites (2)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul duyunu arka lamba gövdesine oturtun. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Plaka lambası
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.

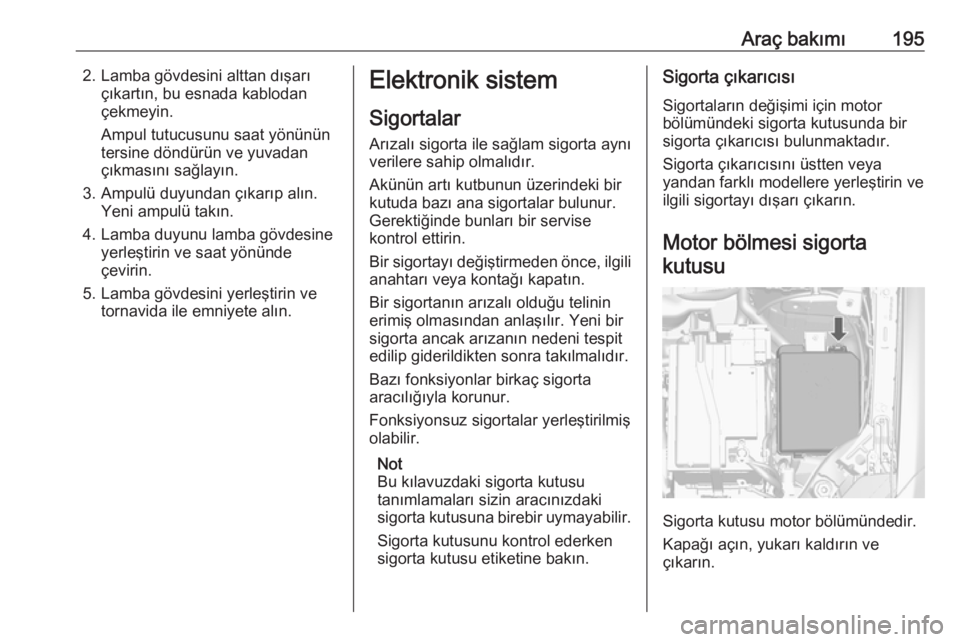

Araç bakımı1952. Lamba gövdesini alttan dışarıçıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saat yönünün
tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigortakutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.

196Araç bakımı
Mini Sigortalar
No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan ayna anahtarı/Yağmur
sensörü3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7Direksiyon kolonu kilidi8Şanzıman kontrol modülü9–10Arka görüş kamerası/İç dikiz
aynası/Far anahtarı/Far11Arka cam sileceği12Isıtmalı arka cam13Koltuk, omurga desteği14Isıtmalı yan ayna15LPG modülü/Yakıt sistemi
kontrol modülüNo.Akım devresi16Koltuk ısıtıcısı17Şanzıman kontrol modülü R/C/
Su pompası/Yardımcı ısıtıcı18Motor kontrol modülü R/C19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini/Enjektörler24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol sensörleri27–28Ateşleme29Ateşleme 1/230Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far

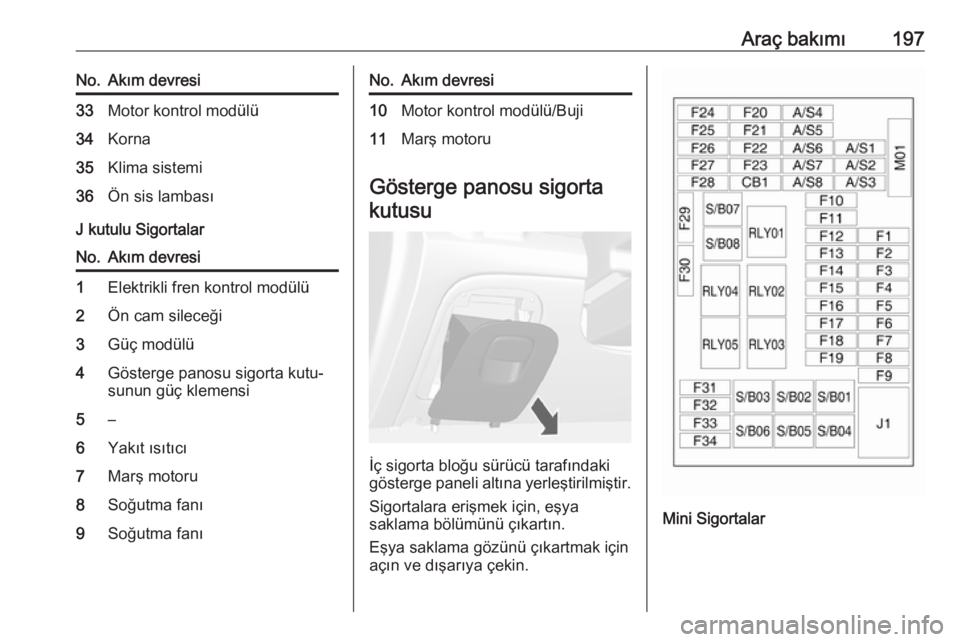

Araç bakımı197No.Akım devresi33Motor kontrol modülü34Korna35Klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Güç modülü4Gösterge panosu sigorta kutu‐
sunun güç klemensi5–6Yakıt ısıtıcı7Marş motoru8Soğutma fanı9Soğutma fanıNo.Akım devresi10Motor kontrol modülü/Buji11Marş motoru
Gösterge panosu sigorta
kutusu
İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar

198Araç bakımıNo.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kontak anahtarı10Güvenlik diyagnozu modülü11Veri hattı bağlantı parçası12Klima Sistemi13Bagaj kapağı14Orta geçit modülü15Şerit değiştirme uyarısı/Dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)17Kolon kilidiNo.Akım devresi18Ultrasonik park sensörleri
modülü19Gövde kontrol modülü/Düzen‐
lenmiş gerilim kontrolü20Direksiyon simidi21–22Çakmak/DC aksesuar prizi (ön)23Çakmak/DC aksesuar prizi
(arka orta konsol)24Yedek25Telematik servis modülü26Isıtmalı direksiyon27Gösterge paneli grubu/Bilgi ve
Eğlence Sistemi/Yardımcı ısıtıcı anahtarı28Karavan/römork soketi29Ekran /Bilgi ve Eğlence Sistemi30Şanzıman kontrol modülü31Kombine göstergeNo.Akım devresi32Infotainment sistemi33Karavan/römork soketi34Pasif giriş/Pasif marş modülü
S/B Sigortalar
No.Akım devresi01Elektrikli koltuk anahtarı02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Elektrikli koltuk anahtarı07Yedek08Yedek
