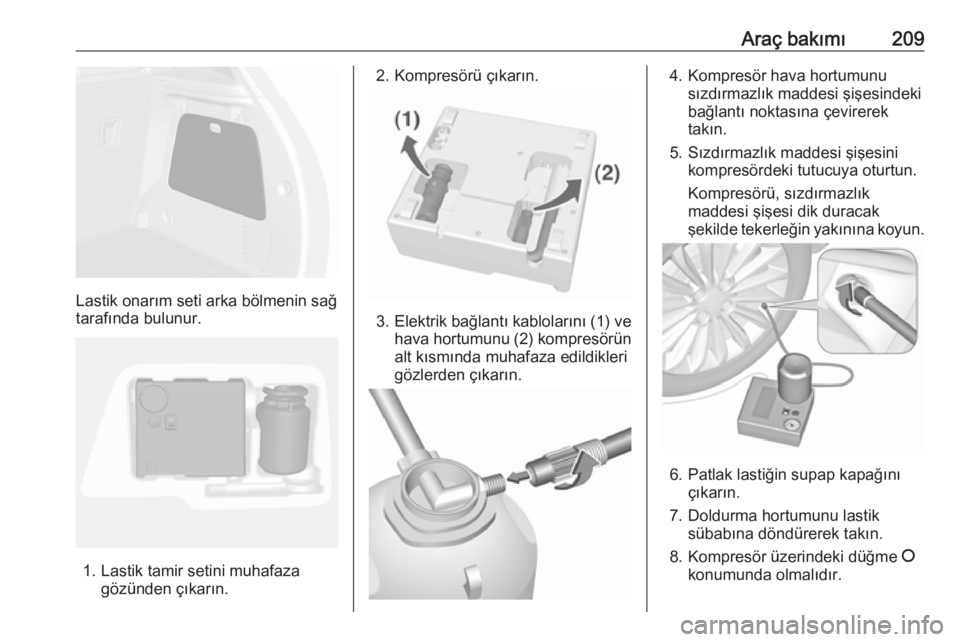

Araç bakımı209
Lastik onarım seti arka bölmenin sağ
tarafında bulunur.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.
3.Elektrik bağlantı kablolarını (1) ve
hava hortumunu (2) kompresörün alt kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.

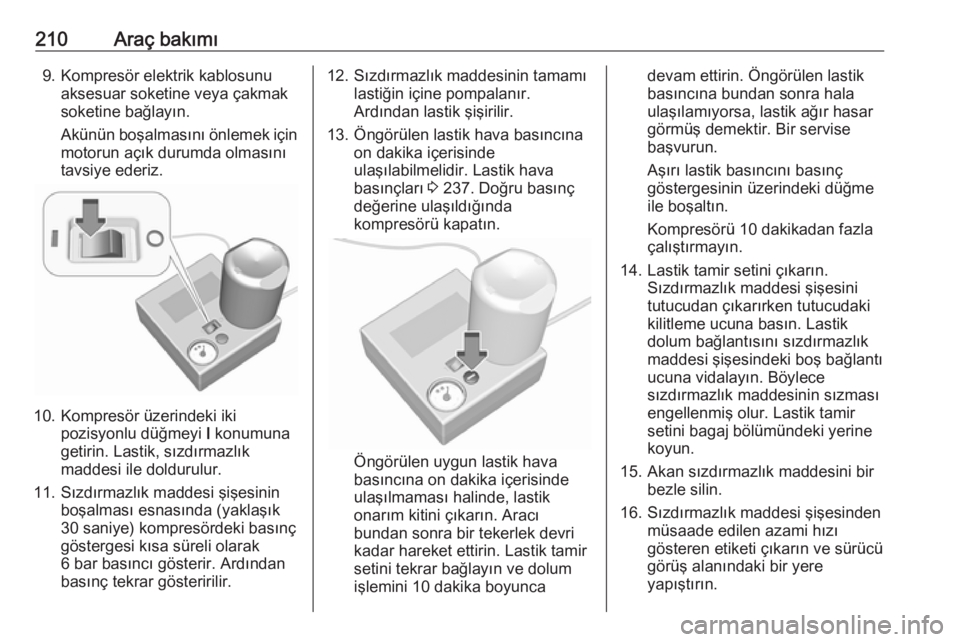

210Araç bakımı9. Kompresör elektrik kablosunuaksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına on dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 237. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına on dakika içerisinde
ulaşılmaması halinde, lastik
onarım kitini çıkarın. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.

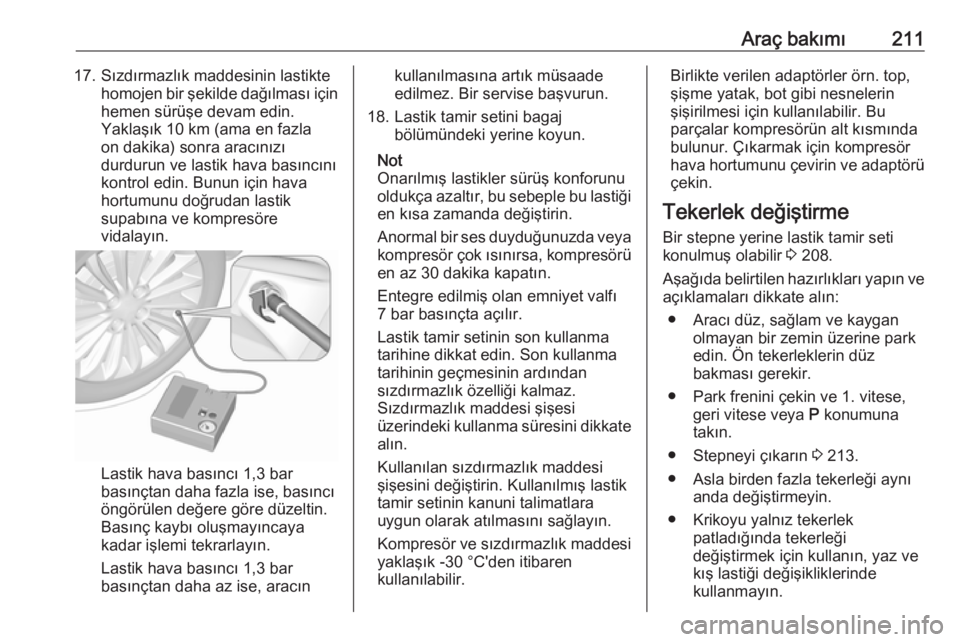

Araç bakımı21117. Sızdırmazlık maddesinin lastiktehomojen bir şekilde dağılması içinhemen sürüşe devam edin.
Yaklaşık 10 km (ama en fazla
on dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü
en az 30 dakika kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 208.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Stepneyi çıkarın 3 213.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve kış lastiği değişikliklerinde
kullanmayın.

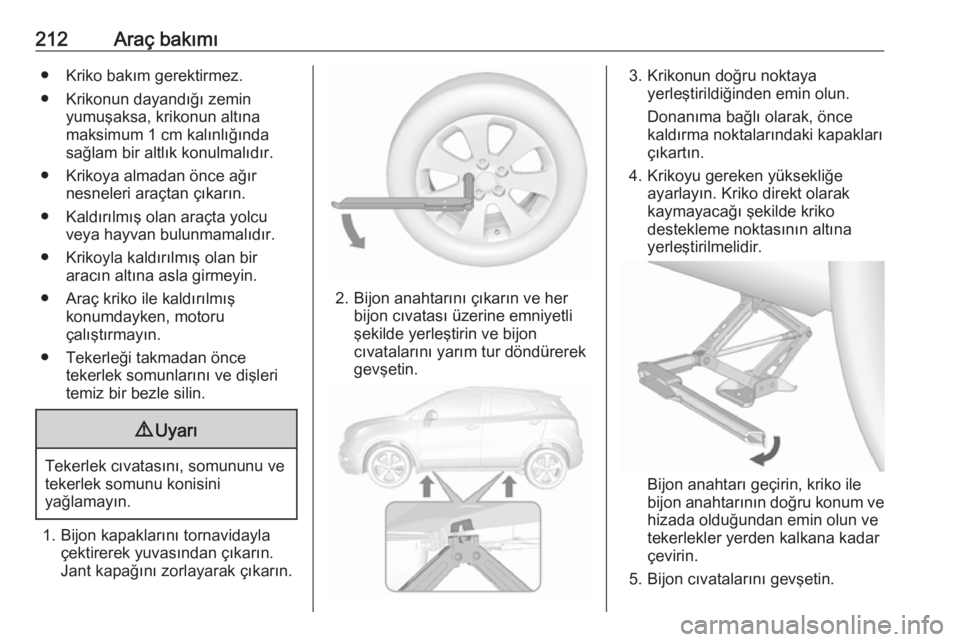

212Araç bakımı● Kriko bakım gerektirmez.● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını zorlayarak çıkarın.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
Donanıma bağlı olarak, önce
kaldırma noktalarındaki kapakları
çıkartın.
4. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.

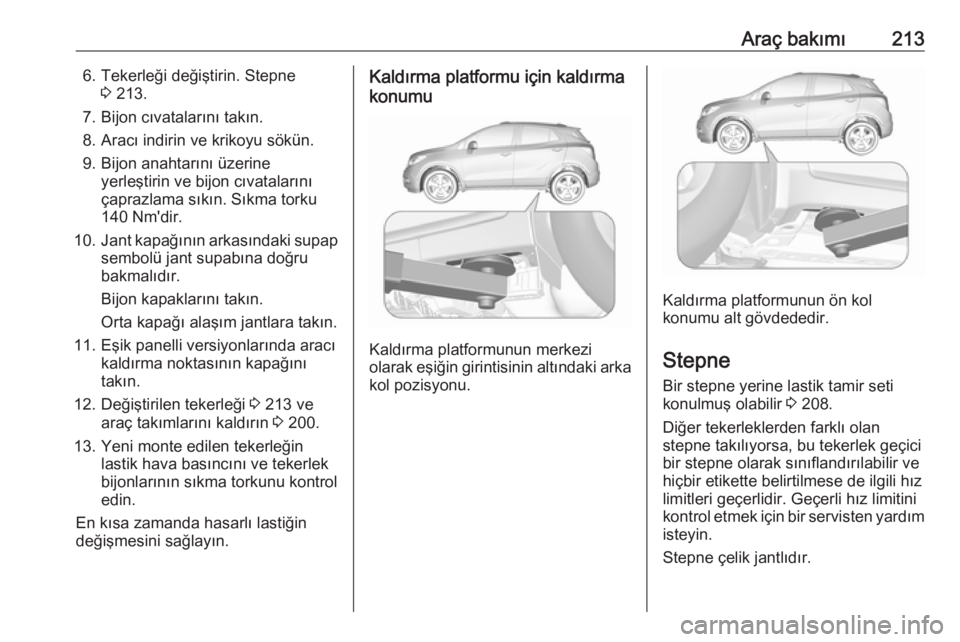

Araç bakımı2136. Tekerleği değiştirin. Stepne3 213.
7. Bijon cıvatalarını takın.
8. Aracı indirin ve krikoyu sökün.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
Orta kapağı alaşım jantlara takın.
11. Eşik panelli versiyonlarında aracı kaldırma noktasının kapağını
takın.
12. Değiştirilen tekerleği 3 213 ve
araç takımlarını kaldırın 3 200.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 208.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.

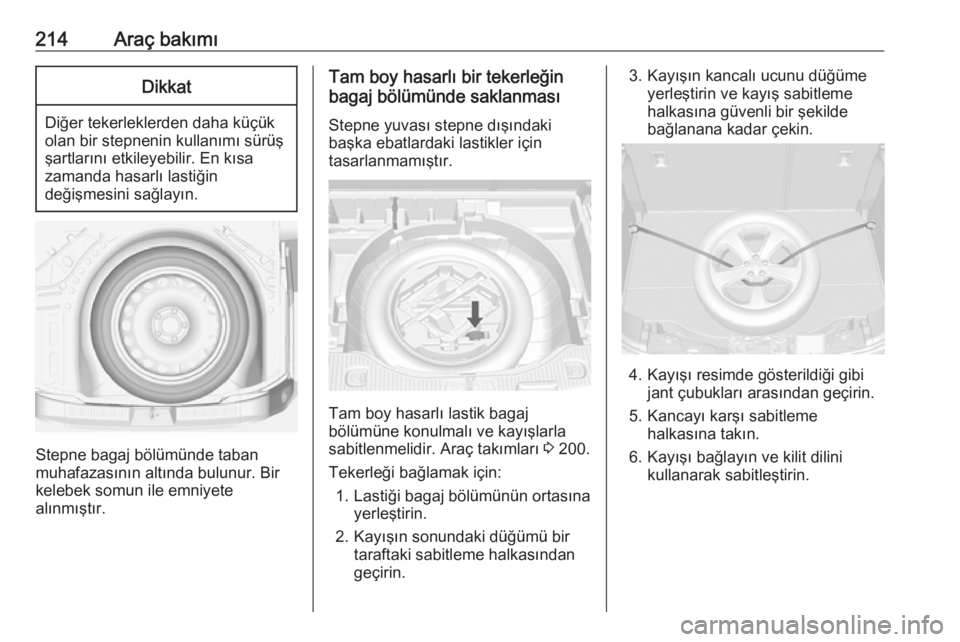

214Araç bakımıDikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir
kelebek somun ile emniyete
alınmıştır.
Tam boy hasarlı bir tekerleğin
bagaj bölümünde saklanması
Stepne yuvası stepne dışındaki
başka ebatlardaki lastikler için
tasarlanmamıştır.
Tam boy hasarlı lastik bagaj
bölümüne konulmalı ve kayışlarla
sabitlenmelidir. Araç takımları 3 200.
Tekerleği bağlamak için: 1. Lastiği bagaj bölümünün ortasına yerleştirin.
2. Kayışın sonundaki düğümü bir taraftaki sabitleme halkasından
geçirin.
3. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
4. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
5. Kancayı karşı sabitleme halkasına takın.
6. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.

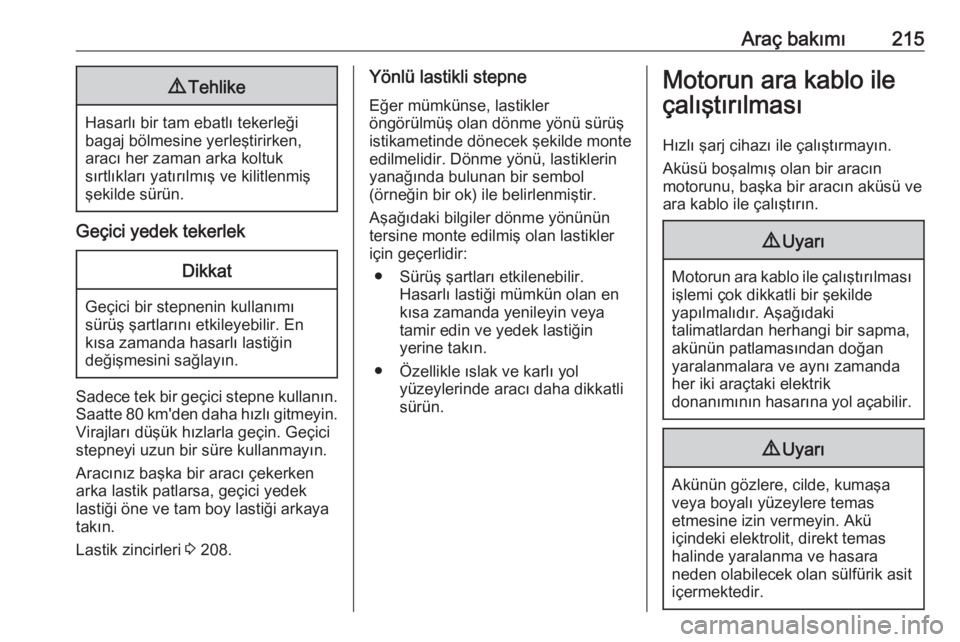

Araç bakımı2159Tehlike
Hasarlı bir tam ebatlı tekerleği
bagaj bölmesine yerleştirirken,
aracı her zaman arka koltuk
sırtlıkları yatırılmış ve kilitlenmiş
şekilde sürün.
Geçici yedek tekerlek
Dikkat
Geçici bir stepnenin kullanımı
sürüş şartlarını etkileyebilir. En
kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınız başka bir aracı çekerken
arka lastik patlarsa, geçici yedek
lastiği öne ve tam boy lastiği arkaya
takın.
Lastik zincirleri 3 208.
Yönlü lastikli stepne
Eğer mümkünse, lastikler
öngörülmüş olan dönme yönü sürüş
istikametinde dönecek şekilde monte
edilmelidir. Dönme yönü, lastiklerin
yanağında bulunan bir sembol
(örneğin bir ok) ile belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.

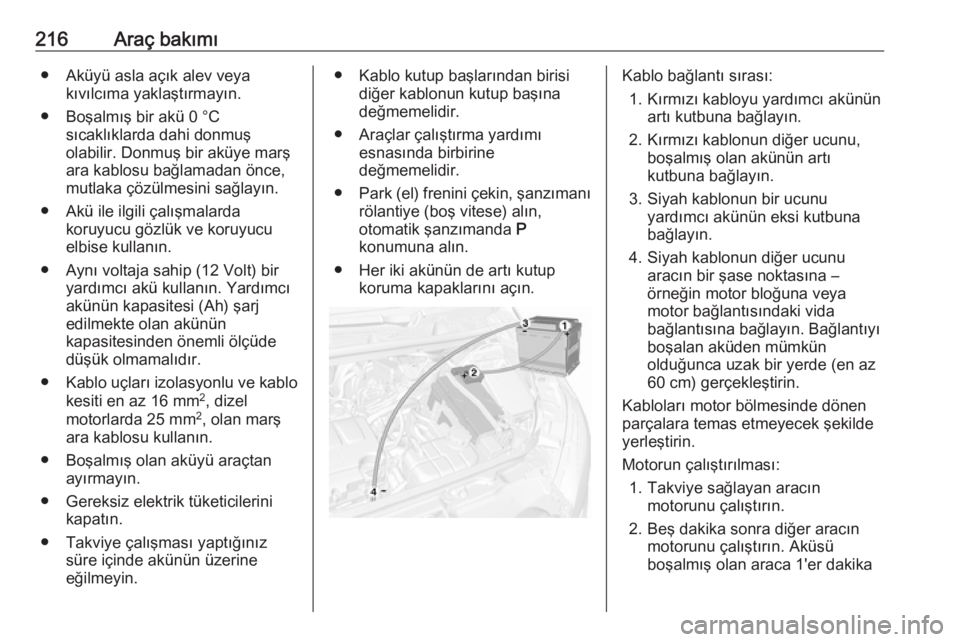

216Araç bakımı● Aküyü asla açık alev veyakıvılcıma yaklaştırmayın.
● Boşalmış bir akü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan aküyü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde akünün üzerine
eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● Park (el) frenini çekin, şanzımanı
rölantiye (boş vitese) alın,
otomatik şanzımanda P
konumuna alın.
● Her iki akünün de artı kutup koruma kapaklarını açın.Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca 1'er dakika

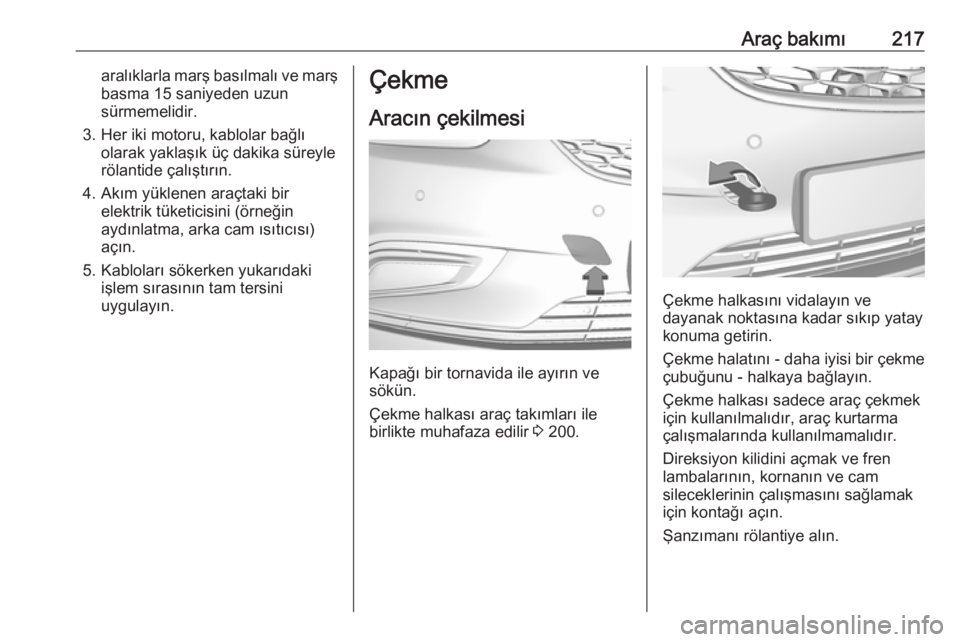

Araç bakımı217aralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun
sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.
4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.Çekme
Aracın çekilmesi
Kapağı bir tornavida ile ayırın ve
sökün.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 200.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Şanzımanı rölantiye alın.

218Araç bakımıDikkat
Tüm tekerlerden çekiş sistemli(AWD) bir aracı kesinlikle ön veya arka tekerlekler yolda olarak
çekmeyin. AWD'li bir aracı, ön
veya arka tekerlekler yolda
yuvarlanarak çekerseniz, aracın
sürüş sisteminde ağır hasar
oluşabilir. AWD ile donatılmış bir
aracı çekerken, tüm
dört tekerleğin de yola temas
etmesi gerekmez.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini 3 130
açın ve çeken aracın egzoz
gazlarının aracın içine girmemesi için
camları kapatın.
Manuel şanzımana sahip araçlar:
Araç ön kısımdan çekilmelidir.
Maksimum hız 80 km/s'dir. Şanzıman arızalıysa, yüksek hızda veya aracın
daha da uzağa çekilmesi durumunda
aracı ön aksından kaldırın.
Otomatik şanzımanlı araçlar: Aracı bir
çekme gözü kullanarak çekmeyin. Bir çekme halatı ile çekilmesi otomatik
şanzımanda ağır hasara sebep
olabilir. Otomatik şanzımanlı araçları
çekerken, düz yatak veya tekerlek
kaldırma donanımı kullanın.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı takın ve kapatın.Başka bir aracın çekilmesi
Kapağı bir tornavida ile ayırın ve
sökün.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 200.
