Vožnja i rukovanje179Vuča prikolice
Opterećenje prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno
do 12 %.
Dozvoljena opterećenja prikolice
primenjivati do odeđenih uspona i do 1000 m nadmorske visine. Sa
porastom nadmorske visine smanjuje
se gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10 % na svakih
sledećih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagimusponima (npr. autoput sa usponima
ne većim od 8 %) ne treba smanjivati
teret.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 228.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) navedeno je na identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Dozvoljeno osovinsko opterećenje
(pogledati identifikacionu pločicu ili
dokumentaciju vozila) ne sme da se
prekorači.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke

180Vožnja i rukovanjeTorba sa polugom kuke se nalazi u
zadnjem prostoru za odlaganje u
podu.
Postaviti traku kroz ušicu za
pričvršćivanje, obmotati dva puta i
zategnuti je da bi pričvrstili torbu.
Postavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču

Vožnja i rukovanje181Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se
zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi kuke u svoj osnovni položaj mirovanjabez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke

182Vožnja i rukovanjeOtvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.

Nega vozila183Nega vozilaOpšte informacije.......................184
Oprema i modifikacija vozila ....184
Skladištenje vozila ...................184
Rukovanje vozilom na kraju radnog veka ........................... 185
Provere vozila ............................ 185
Izvođenje radova .....................185
Poklopac motornog prostora ...185
Motorno ulje ............................. 186
Rashladna tečnost motora ......187
Tečnost servo upravljača ........188
Tečnost za pranje ....................188
Kočnice .................................... 189
Kočiona tečnost .......................189
Akumulator vozila ....................189
Odzračivanje sistema dizel goriva ...................................... 191
Zamena metlice brisača ..........191
Zamena sijalice .......................... 192
Halogena prednja svetla ..........192
Svetla za maglu .......................194
Zadnja svetla ........................... 194
Svetlo registarske tablice ........196
Električni sistem .........................196
Osigurači ................................. 196Kutija sa osiguračima u
motornom prostoru .................197
Kutija sa osiguračima na instrument tabli .......................199
Kutija sa osiguračima u prtljažniku ............................... 200
Alati vozila .................................. 202
Alati ......................................... 202
Točkovi i pneumatici ..................202
Zimski pneumatici ....................202
Označavanje pneumatika ........203
Pritisak u pneumaticima ..........203
Sistem nadzora pritiska u
pneumaticima ......................... 204
Dubina profila .......................... 209
Menjanje veličine pneumatika i točkova ................................... 209
Poklopci točkova (ratkapne) ....209
Lanci za sneg .......................... 210
Komplet za popravku pneumatika ............................. 210
Zamena točkova ......................214
Rezervni točak ......................... 216
Startovanje pomoću kablova .....218
Vuča ........................................... 219
Vuča vozila .............................. 219
Vuča drugog vozila ..................221Nega spoljašnjosti .....................222
Spoljašnja nega .......................222
Unutrašnja nega ......................224

184Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati
pouzdanost drugih podukata - čak
iako oni imaju kontrolno ili slično
odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više ne bude usklađeno sa
homologacijom, utičući na važenje
registracije vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom u motornom prostoru i na podvozju
vozila.
● Očistiti i zaštititi gumene zaptivače.
● Napuniti rezervoar za gorivo do kraja.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hod
unazad, ili staviti ručicu u P
položaj.Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata izaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.

Nega vozila185● Proveriti nivo motornog ulja.● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

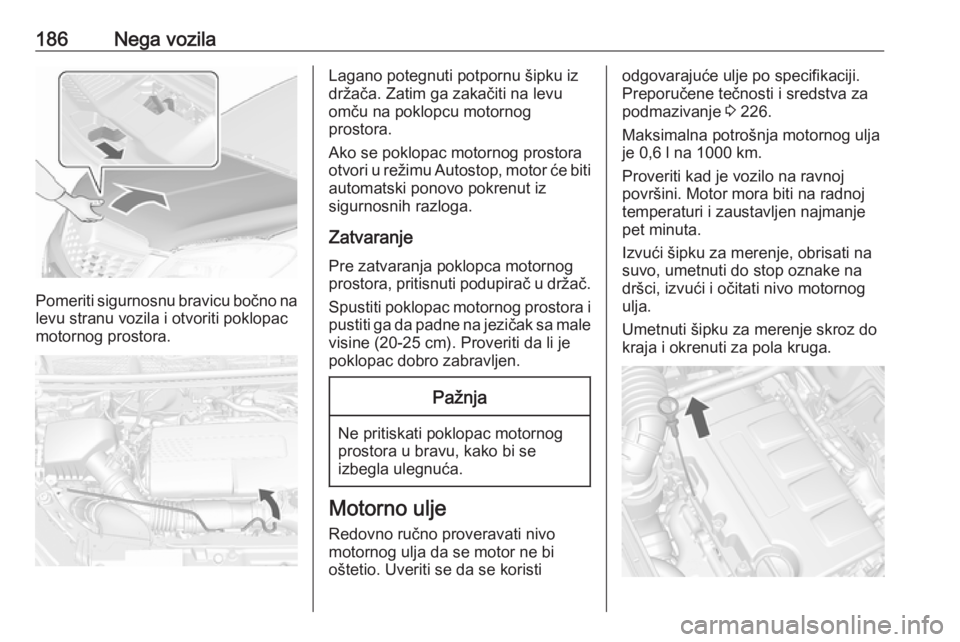

186Nega vozila
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Lagano potegnuti potpornu šipku iz
držača. Zatim ga zakačiti na levu
omču na poklopcu motornog
prostora.
Ako se poklopac motornog prostora
otvori u režimu Autostop, motor će biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i pustiti ga da padne na jezičak sa male
visine (20-25 cm). Proveriti da li je poklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i sredstva za
podmazivanje 3 226.
Maksimalna potrošnja motornog ulja je 0,6 l na 1000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
pet minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.

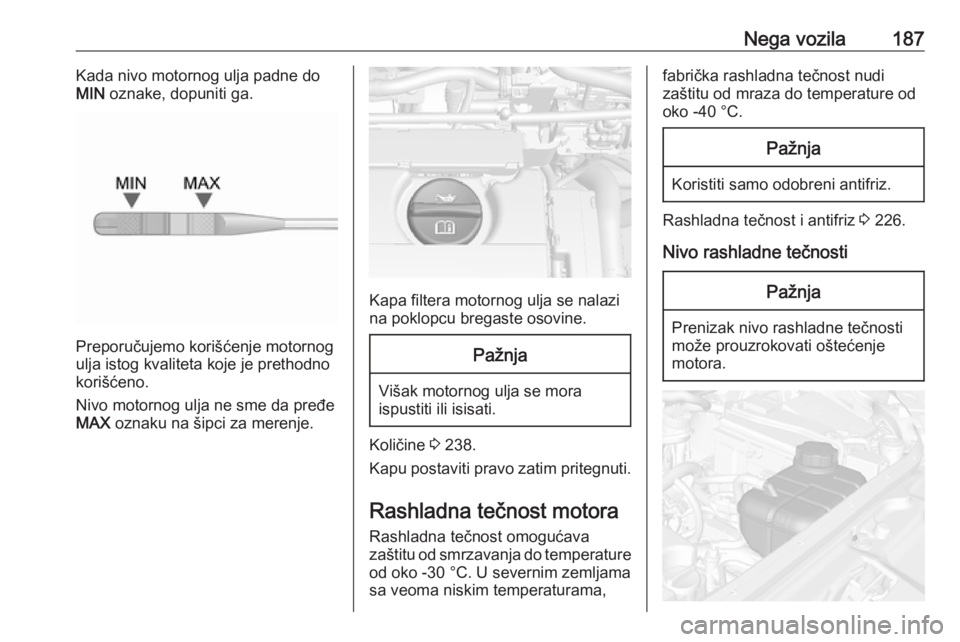

Nega vozila187Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Preporučujemo korišćenje motornog
ulja istog kvaliteta koje je prethodno
korišćeno.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.
Kapa filtera motornog ulja se nalazi
na poklopcu bregaste osovine.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Količine 3 238.
Kapu postaviti pravo zatim pritegnuti.
Rashladna tečnost motora Rashladna tečnost omogućava
zaštitu od smrzavanja do temperature
od oko -30 °C. U severnim zemljama
sa veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperature od
oko -40 °C.Pažnja
Koristiti samo odobreni antifriz.
Rashladna tečnost i antifriz 3 226.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.

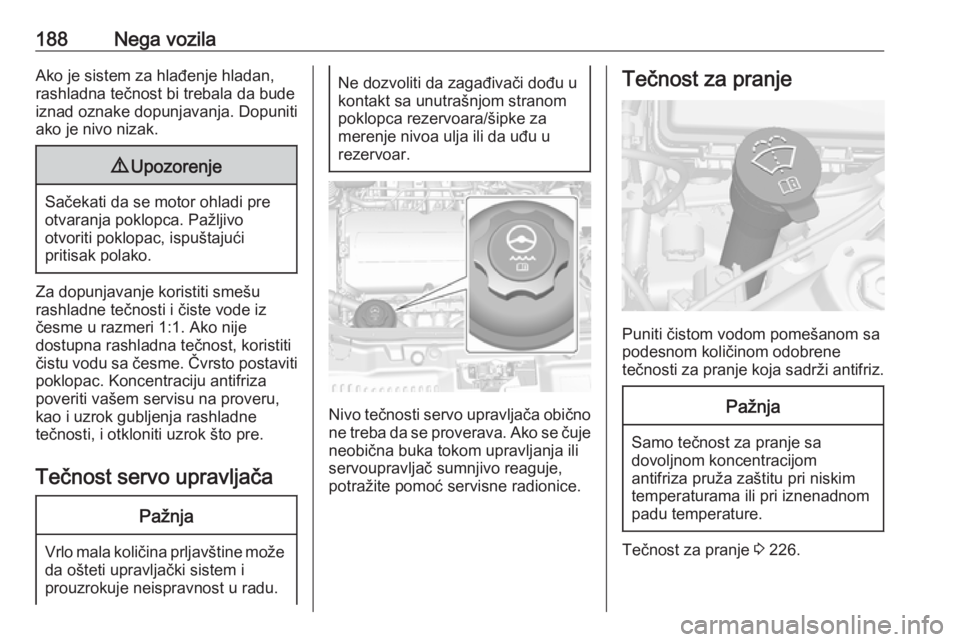

188Nega vozilaAko je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
rashladne tečnosti i čiste vode iz
česme u razmeri 1:1. Ako nije
dostupna rashladna tečnost, koristiti
čistu vodu sa česme. Čvrsto postaviti poklopac. Koncentraciju antifriza
poveriti vašem servisu na proveru,
kao i uzrok gubljenja rashladne
tečnosti, i otkloniti uzrok što pre.
Tečnost servo upravljača
Pažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara/šipke za
merenje nivoa ulja ili da uđu u
rezervoar.
Nivo tečnosti servo upravljača obično ne treba da se proverava. Ako se čuje
neobična buka tokom upravljanja ili
servoupravljač sumnjivo reaguje,
potražite pomoć servisne radionice.
Tečnost za pranje
Puniti čistom vodom pomešanom sa
podesnom količinom odobrene
tečnosti za pranje koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sa dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Tečnost za pranje 3 226.
