OPEL MOKKA X 2017 Uputstvo za upotrebu (in Serbian)

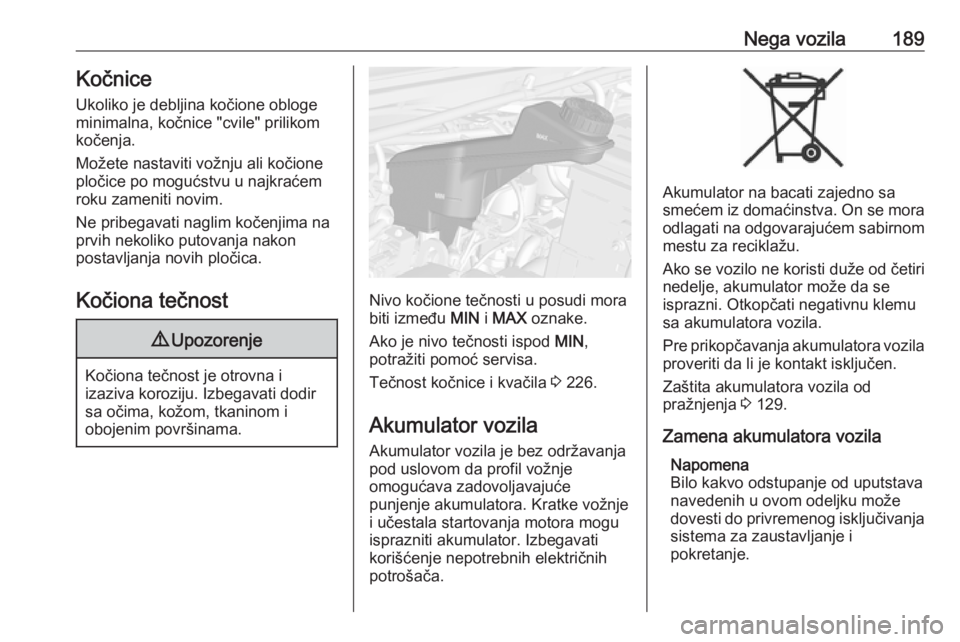

Nega vozila189Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju ali kočione
pločice po mogućstvu u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 226.
Akumulator vozila
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulator na bacati zajedno sa
smećem iz domaćinstva. On se mora
odlagati na odgovarajućem sabirnom
mestu za reciklažu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila
proveriti da li je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 129.
Zamena akumulatora vozila Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.

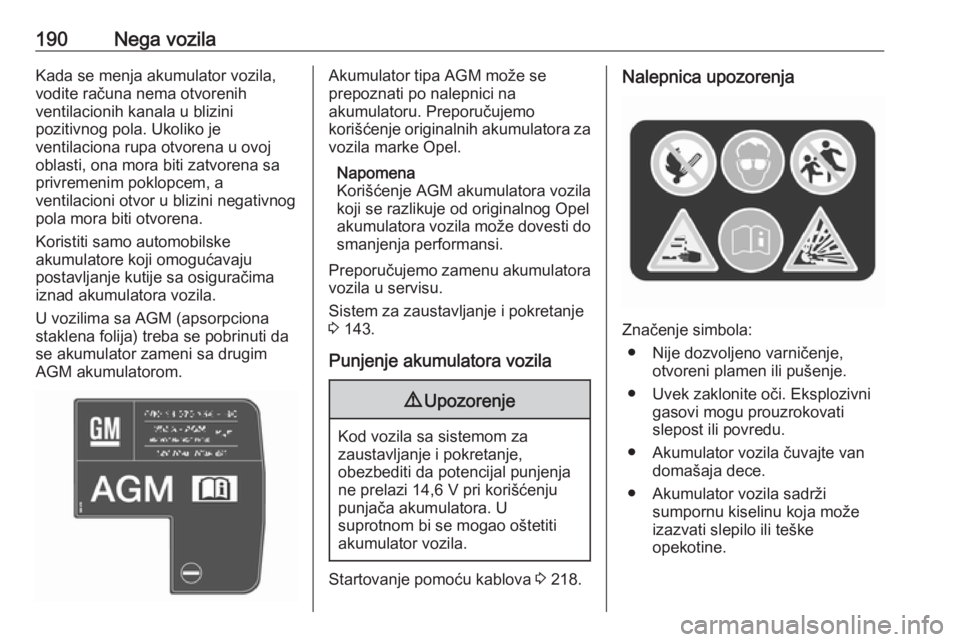

190Nega vozilaKada se menja akumulator vozila,vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog
pola mora biti otvorena.
Koristiti samo automobilske
akumulatore koji omogućavaju
postavljanje kutije sa osiguračima iznad akumulatora vozila.
U vozilima sa AGM (apsorpciona
staklena folija) treba se pobrinuti da
se akumulator zameni sa drugim
AGM akumulatorom.Akumulator tipa AGM može se
prepoznati po nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnih akumulatora za
vozila marke Opel.
Napomena
Korišćenje AGM akumulatora vozila koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi.
Preporučujemo zamenu akumulatora vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 143.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 218.
Nalepnica upozorenja
Značenje simbola:
● Nije dozvoljeno varničenje, otvoreni plamen ili pušenje.
● Uvek zaklonite oči. Eksplozivni gasovi mogu prouzrokovati
slepost ili povredu.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.

Nega vozila191● Pročitajte Uputstvo za upotrebuza više informacija.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.

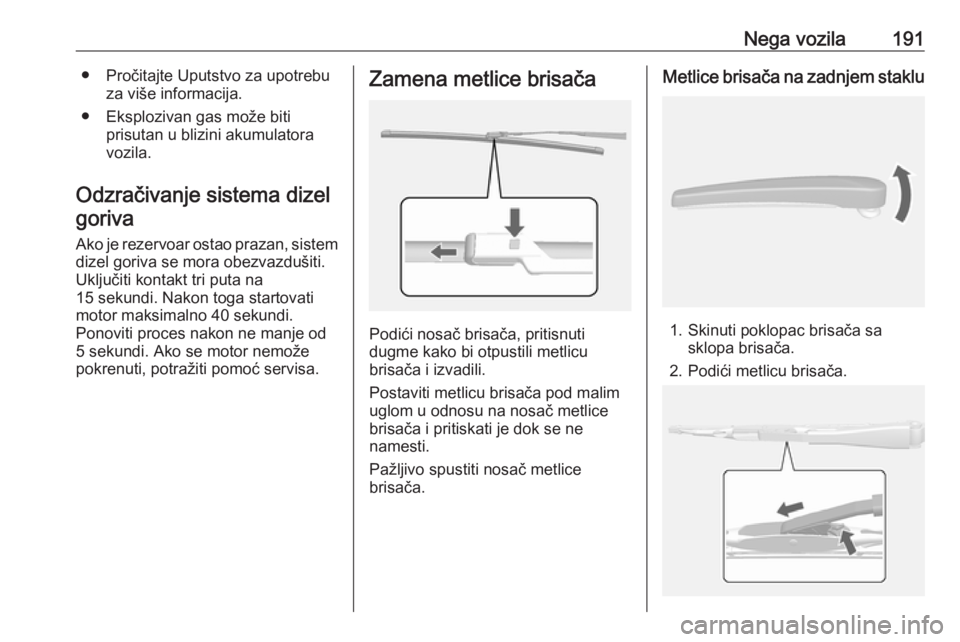

Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi. Ponoviti proces nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.Zamena metlice brisača
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem staklu
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.

192Nega vozila3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Koristiti samo isti tip sijalice za
zamenu.
Zamena sijalica prednjih svetla iz
motornog prostora.
Napomena
Nakon vožnje pri jakoj kiši ili nakon
pranja, leće nekih spoljašnjih svetla
se mogu zamagliti.
Ovo se javlja zbog razlike između spoljašnje i unutrašnje temperature
tela svetla.
Ovo je slično i sa kondenzacijom na
prozorima unutar vozila tokom
kišnog vremena i ne ukazuje na neki
problem sa vozilom
Ako voda iscuri u strujno kolo sijalice
svetla, odvezite vaše vozilo na
proveru u vaš ovlašćeni servis.Halogene sijalice9 Upozorenje
Halogene sijalice sadrže gas pod
pritiskom koji može da eksplodira
ako sijalica ispadne ili se zagrebe. Mogu se povrediti vozač i putnici.
Pročitati i primenjivati uputstva na
pakovanju za sijalicu.
LED osvetljenje
Ovo vozilo ima nekoliko LED svetala. Za zamenu bilo kog od sklopova LED
svetala, kontaktirajte servisnu
radionicu.
Halogena prednja svetla Osnovni sklop prednjih svetala
Osnovni model vozila ima halogena
duga i oborena prednja svetla, LED
signalni uređaj za skretanje i
menjanje saobraćajne trake, bočno
svetlo i dnevna svetla na sklopu
prednjih svetala.

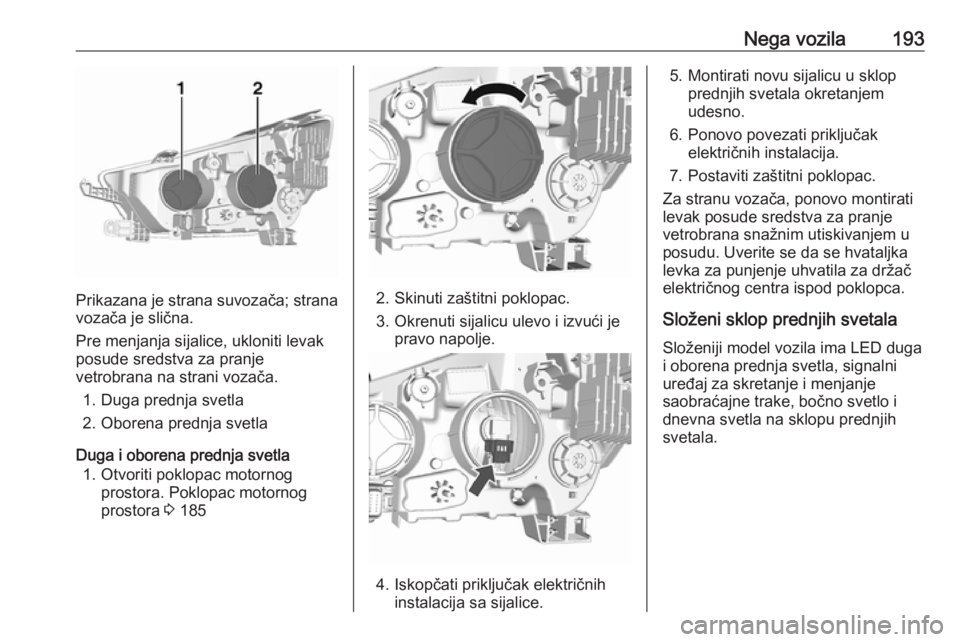

Nega vozila193
Prikazana je strana suvozača; stranavozača je slična.
Pre menjanja sijalice, ukloniti levak
posude sredstva za pranje
vetrobrana na strani vozača.
1. Duga prednja svetla
2. Oborena prednja svetla
Duga i oborena prednja svetla 1. Otvoriti poklopac motornog prostora. Poklopac motornog
prostora 3 1852. Skinuti zaštitni poklopac.
3. Okrenuti sijalicu ulevo i izvući je pravo napolje.
4. Iskopčati priključak električnih instalacija sa sijalice.
5. Montirati novu sijalicu u sklopprednjih svetala okretanjem
udesno.
6. Ponovo povezati priključak električnih instalacija.
7. Postaviti zaštitni poklopac.
Za stranu vozača, ponovo montirati
levak posude sredstva za pranje
vetrobrana snažnim utiskivanjem u
posudu. Uverite se da se hvataljka
levka za punjenje uhvatila za držač
električnog centra ispod poklopca.
Složeni sklop prednjih svetala
Složeniji model vozila ima LED duga
i oborena prednja svetla, signalni
uređaj za skretanje i menjanje
saobraćajne trake, bočno svetlo i
dnevna svetla na sklopu prednjih
svetala.

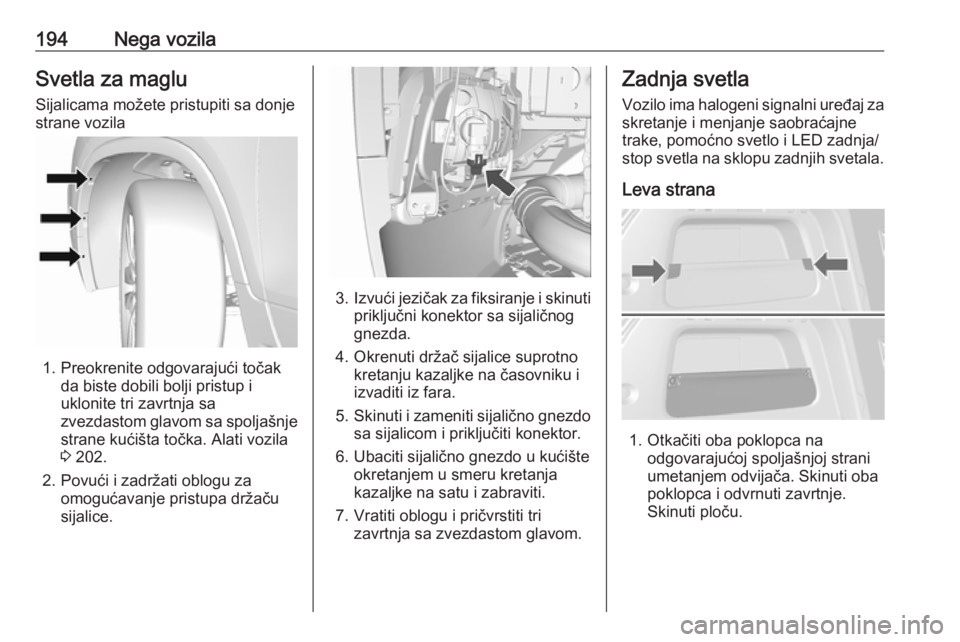

194Nega vozilaSvetla za magluSijalicama možete pristupiti sa donje
strane vozila
1. Preokrenite odgovarajući točak da biste dobili bolji pristup iuklonite tri zavrtnja sa
zvezdastom glavom sa spoljašnje strane kućišta točka. Alati vozila
3 202.
2. Povući i zadržati oblogu za omogućavanje pristupa držaču
sijalice.
3. Izvući jezičak za fiksiranje i skinuti
priključni konektor sa sijaličnog
gnezda.
4. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Vratiti oblogu i pričvrstiti tri zavrtnja sa zvezdastom glavom.
Zadnja svetla
Vozilo ima halogeni signalni uređaj za
skretanje i menjanje saobraćajne
trake, pomoćno svetlo i LED zadnja/
stop svetla na sklopu zadnjih svetala.
Leva strana
1. Otkačiti oba poklopca na odgovarajućoj spoljašnjoj strani
umetanjem odvijača. Skinuti oba
poklopca i odvrnuti zavrtnje.
Skinuti ploču.

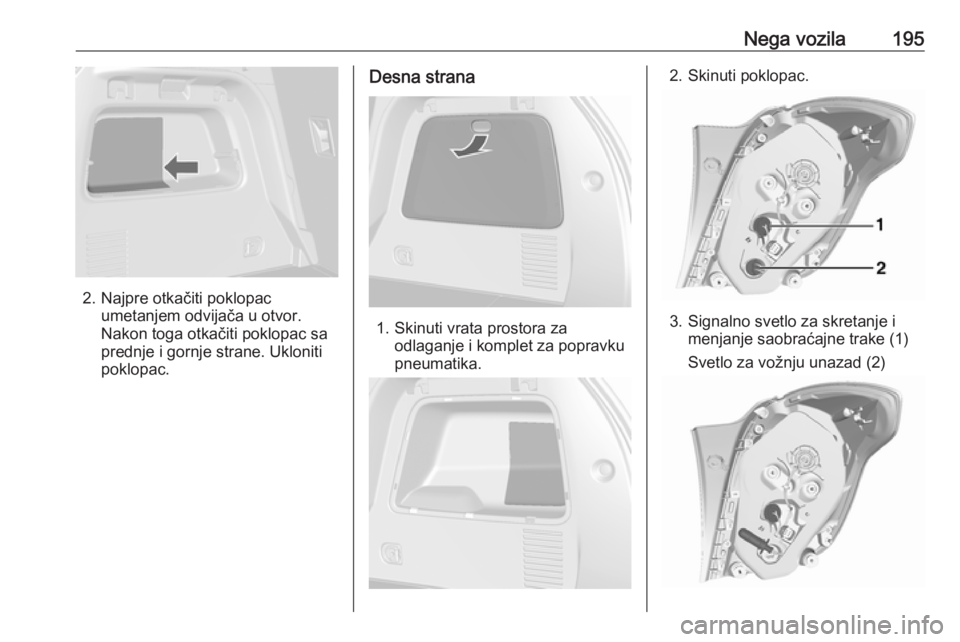

Nega vozila195
2. Najpre otkačiti poklopacumetanjem odvijača u otvor.
Nakon toga otkačiti poklopac sa
prednje i gornje strane. Ukloniti
poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.
3. Signalno svetlo za skretanje i menjanje saobraćajne trake (1)
Svetlo za vožnju unazad (2)

196Nega vozila4. Izvaditi držač sijalice. Izvaditisijalicu i staviti novu.
5. Umetnuti držač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Svetlo registarske tablice
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

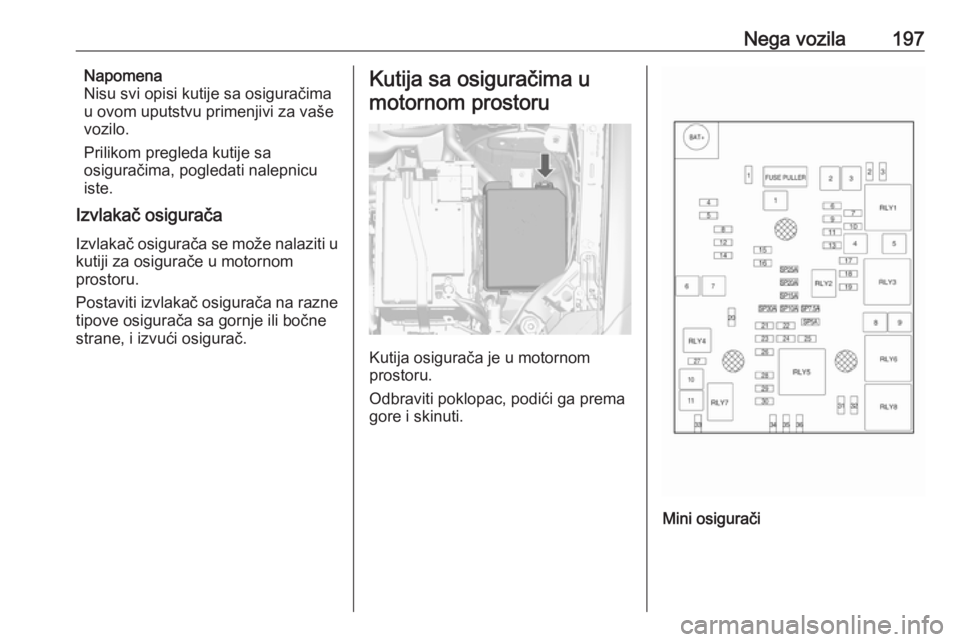

Nega vozila197Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osigurači

198Nega vozilaBrojStrujno kolo1Krovni otvor2Prekidač za spoljašnji retro‐
vizor/senzor za kišu3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7Upravljanje, brava stuba
upravljača8Upravljački modul menjača9–10Zadnja kamera/unutrašnji
retrovizor/prekidač prednjeg
svetla/prednje svetlo11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Sedište, podupirač kičme14Grejanje spoljašnjih ogledalaBrojStrujno kolo15TNG modul/kontrolni modul
sistema za gorivo16Grejanje sedišta17Kontrolni modul menjača R/C/ pumpa za vodu/dodatni grejač18Kontrolni modul motora R/C19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina/brizgaljke24Pumpa sistema perača25Aktuator prednjeg svetla
(desni)26Upravljački senzori motora27–28Kontakt brava29Kontakt brava 1/230Izduvni sistemBrojStrujno kolo31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena35Sistem klimatizacije36Prednje svetlo za maglu
Osigurači u J-kućištu
BrojStrujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Električni modul4Terminal napajanja za kutiju sa
osiguračima na instrument tabli5–6Grejač goriva7Elektropokretač8Ventilator za hlađenje9Ventilator za hlađenje
