OPEL MOKKA X 2017 Uputstvo za upotrebu (in Serbian)

Nega vozila199BrojStrujno kolo10Upravljački modul motora/
grejač11Elektropokretač

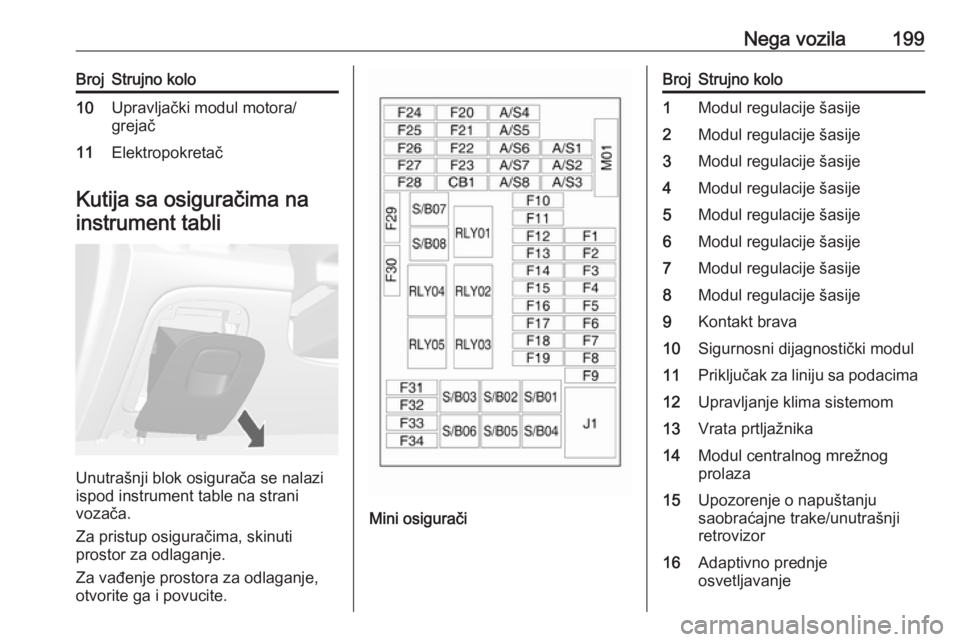

Kutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači
BrojStrujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Kontakt brava10Sigurnosni dijagnostički modul11Priključak za liniju sa podacima12Upravljanje klima sistemom13Vrata prtljažnika14Modul centralnog mrežnog
prolaza15Upozorenje o napuštanju
saobraćajne trake/unutrašnji
retrovizor16Adaptivno prednje
osvetljavanje

200Nega vozilaBrojStrujno kolo17Blokada stuba18Modul ultrazvučne pomoći pri
parkiranju19Modul regulacije šasije/
regulisana kontrola napona20Upravljač21–22Upaljač za cigarete/utičnica za
napajanje dodatne opreme
jednosmernom strujom
(prednji)23Upaljač za cigarete/utičnica za
napajanje dodatne opreme
jednosmernom strujom
(srednja konzola pozadi)24Rezervni25Modul usluge telematike26Grejani upravljač27Prekidač za panel instrument
table/Infotainment sistem/
dodatni grejač28Utikač prikoliceBrojStrujno kolo29Displej/Infotainment sistem30Upravljački modul menjača31Instrument tabla32Infotainment sistem33Utikač prikolice34Modul za pasivni ulaz/pasivno
startovanje
S/B osigurači
BrojStrujno kolo01Prekidač za električno
upravljano sedište02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Prekidač za električno
upravljano sedišteBrojStrujno kolo07Rezervni08Rezervni

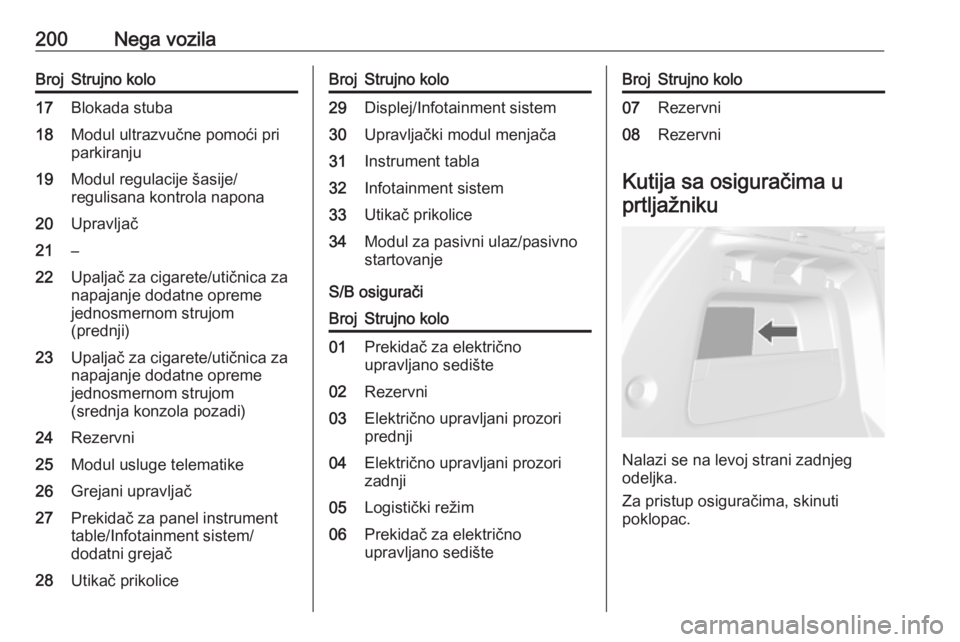

Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.

Nega vozila201

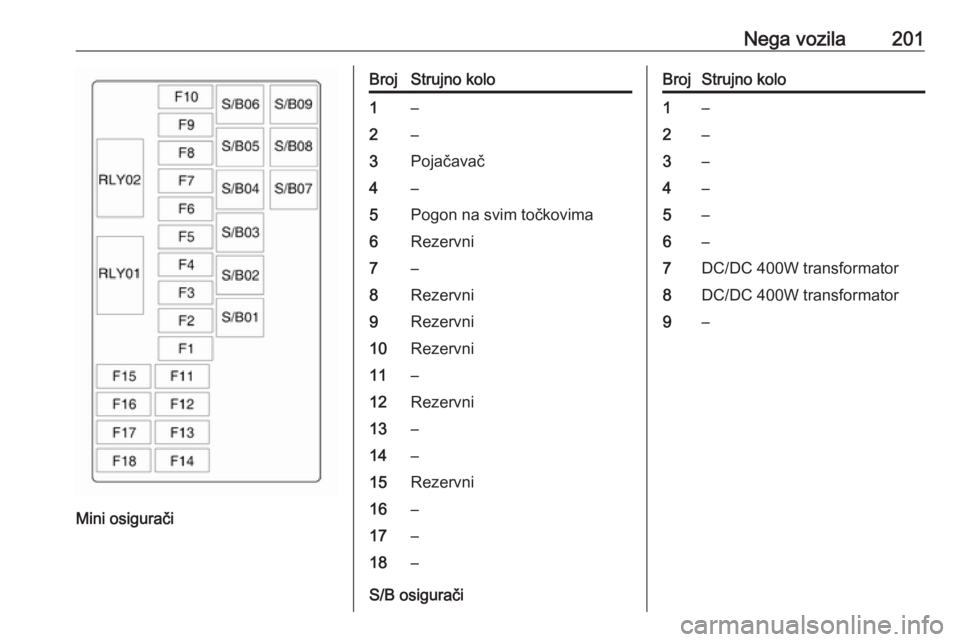

Mini osigurači
BrojStrujno kolo1–2–3Pojačavač4–5Pogon na svim točkovima6Rezervni7–8Rezervni9Rezervni10Rezervni11–12Rezervni13–14–15Rezervni16–17–18–
S/B osigurači
BrojStrujno kolo1–2–3–4–5–6–7DC/DC 400W transformator8DC/DC 400W transformator9–

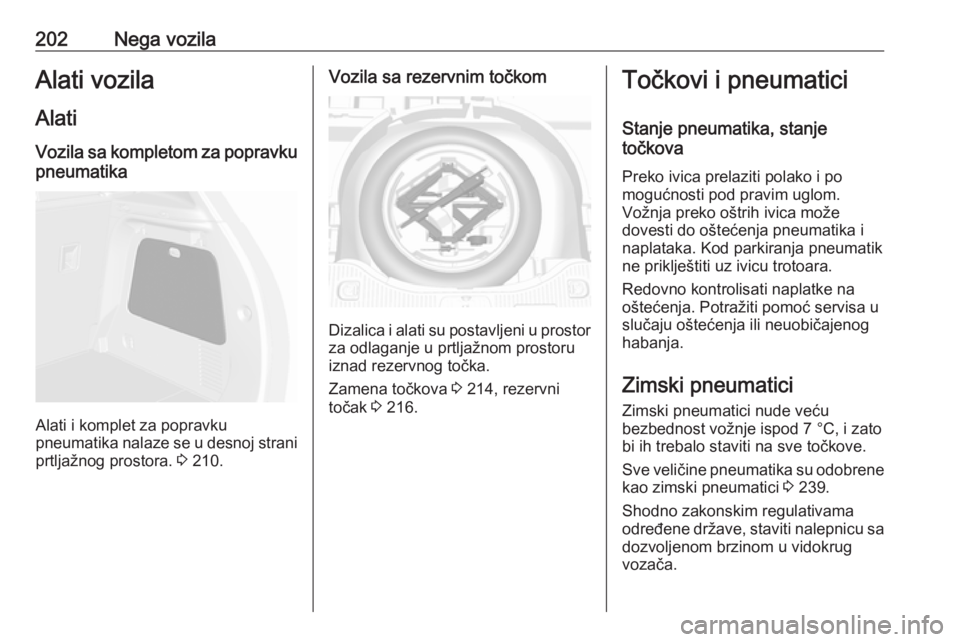

202Nega vozilaAlati vozilaAlati
Vozila sa kompletom za popravku pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 210.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 214, rezervni
točak 3 216.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 239.
Shodno zakonskim regulativama određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.

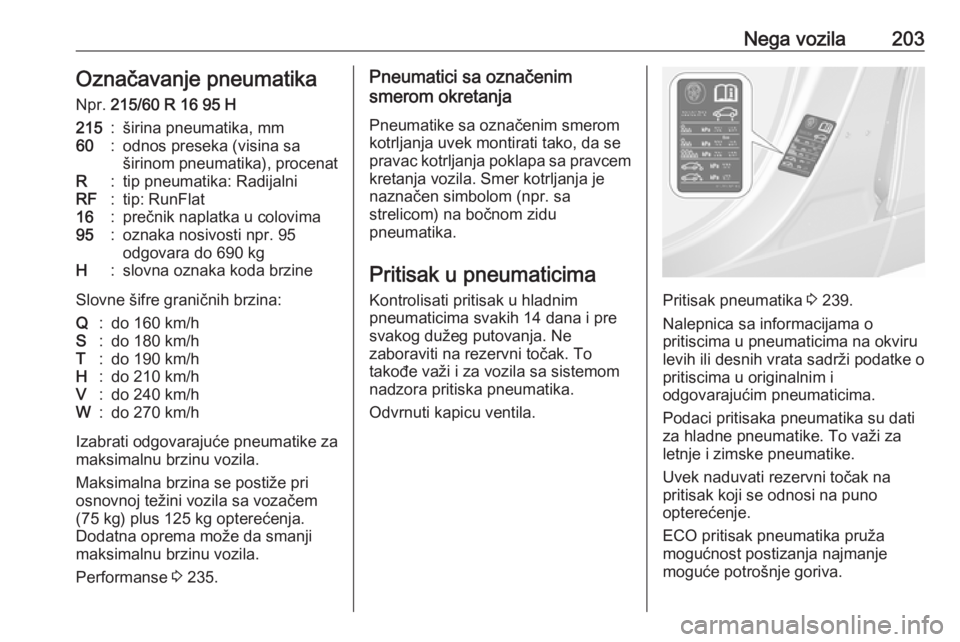

Nega vozila203Označavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 235.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom kotrljanja uvek montirati tako, da sepravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 239.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili desnih vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

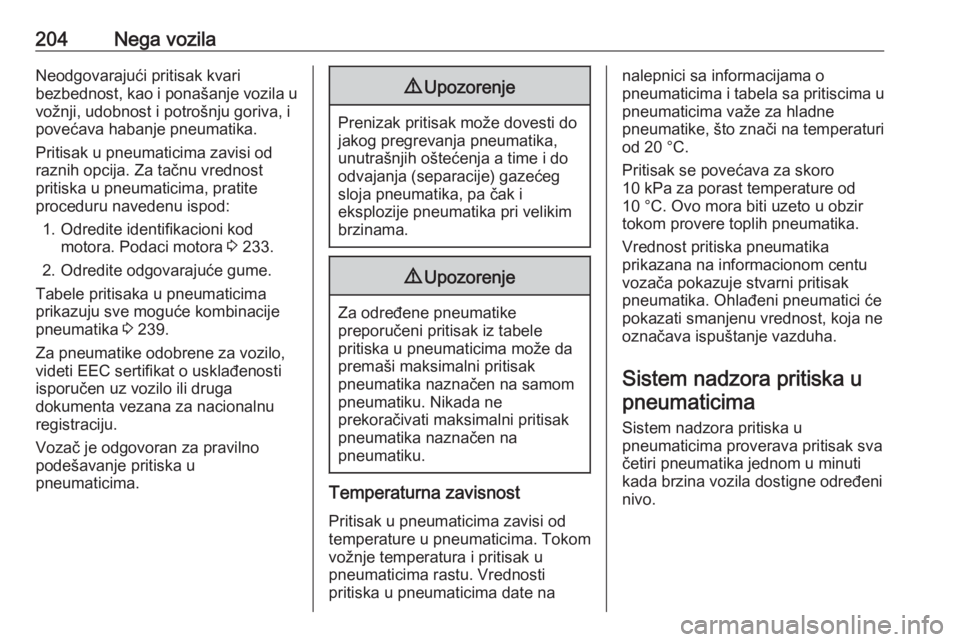

204Nega vozilaNeodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 233.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 239.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.
Sistem nadzora pritiska upneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.

Nega vozila205Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.

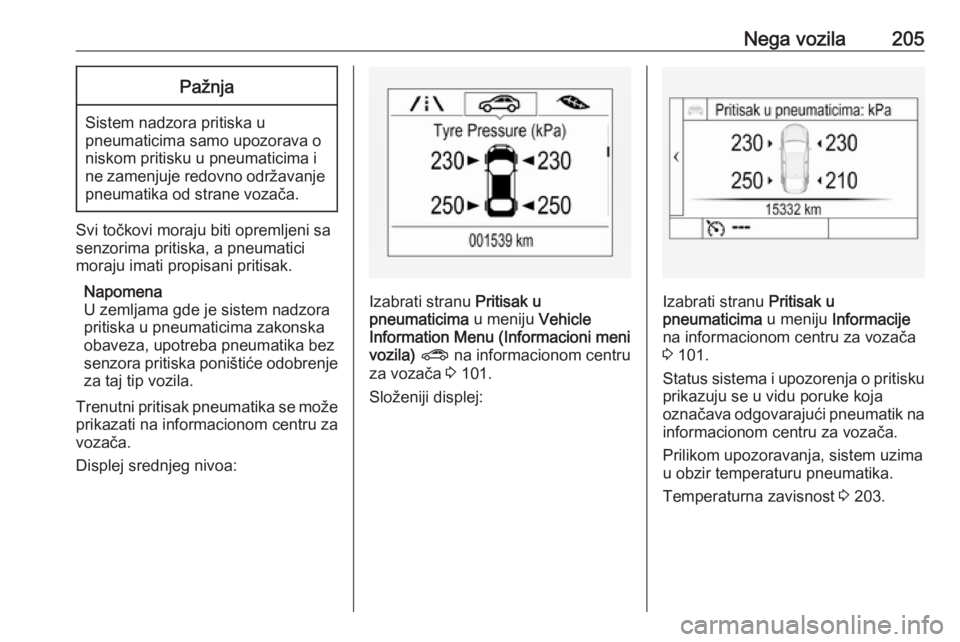

Trenutni pritisak pneumatika se može prikazati na informacionom centru za
vozača.
Displej srednjeg nivoa:
Izabrati stranu Pritisak u
pneumaticima u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 101.
Složeniji displej:Izabrati stranu Pritisak u
pneumaticima u meniju Informacije
na informacionom centru za vozača
3 101.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 203.

206Nega vozila

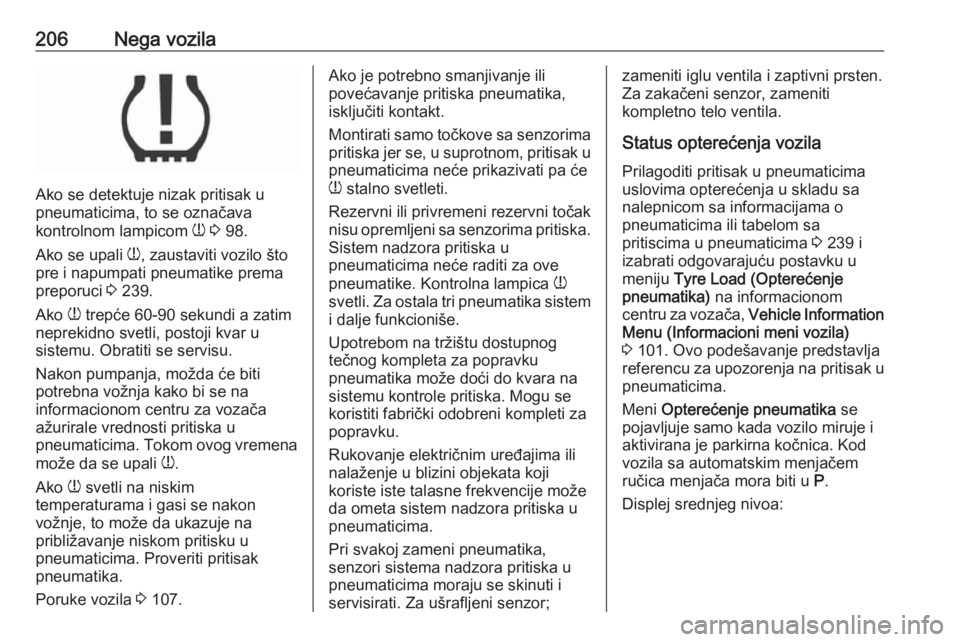

Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 98.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 239.
Ako w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratiti se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 107.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska. Sistem nadzora pritiska u
pneumaticima neće raditi za ove
pneumatike. Kontrolna lampica w
svetli. Za ostala tri pneumatika sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor, zameniti
kompletno telo ventila.
Status opterećenja vozila
Prilagoditi pritisak u pneumaticima
uslovima opterećenja u skladu sa
nalepnicom sa informacijama o
pneumaticima ili tabelom sa
pritiscima u pneumaticima 3 239 i
izabrati odgovarajuću postavku u
meniju Tyre Load (Opterećenje
pneumatika) na informacionom
centru za vozača, Vehicle Information
Menu (Informacioni meni vozila)
3 101. Ovo podešavanje predstavlja
referencu za upozorenja na pritisak u
pneumaticima.

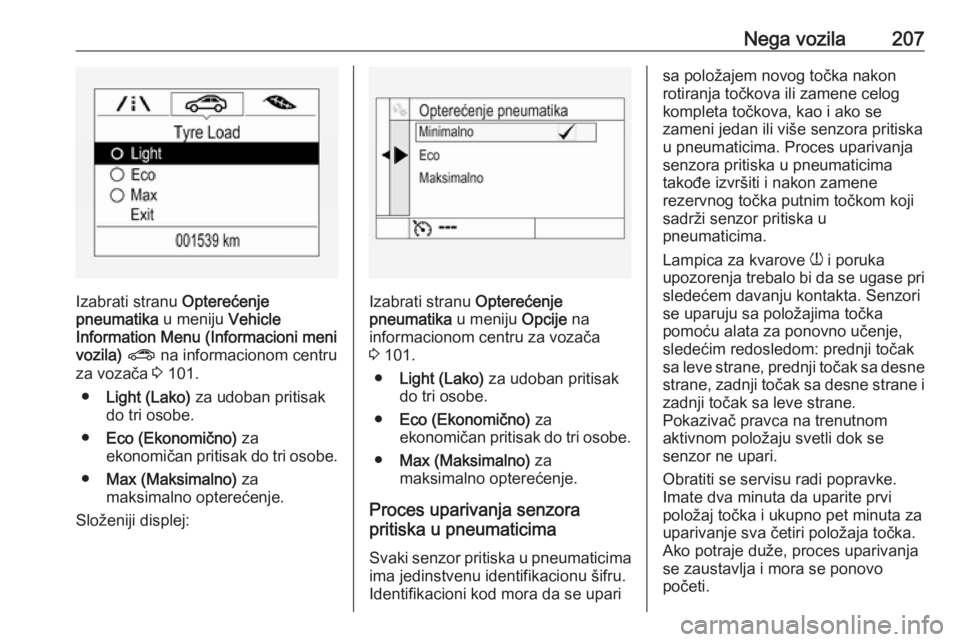

Meni Opterećenje pneumatika se
pojavljuje samo kada vozilo miruje i
aktivirana je parkirna kočnica. Kod
vozila sa automatskim menjačem
ručica menjača mora biti u P.
Displej srednjeg nivoa:

Nega vozila207
Izabrati stranu Opterećenje
pneumatika u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 101.
● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Složeniji displej:Izabrati stranu Opterećenje
pneumatika u meniju Opcije na
informacionom centru za vozača
3 101.
● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe.
● Max (Maksimalno) za
maksimalno opterećenje.

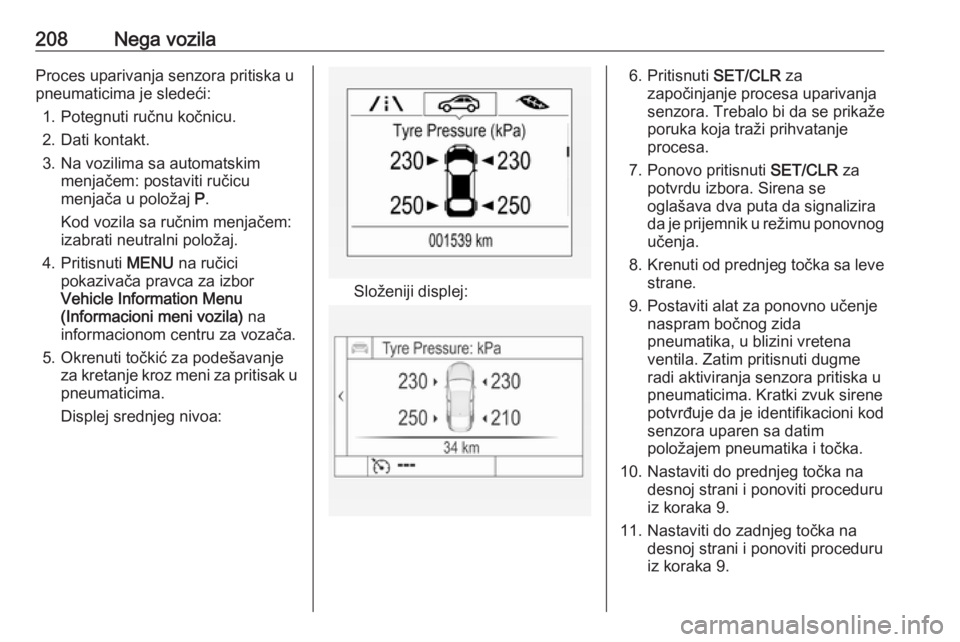

Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima
ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe izvršiti i nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja trebalo bi da se ugase pri sledećem davanju kontakta. Senzori
se uparuju sa položajima točka
pomoću alata za ponovno učenje,
sledećim redosledom: prednji točak
sa leve strane, prednji točak sa desne strane, zadnji točak sa desne strane i
zadnji točak sa leve strane.
Pokazivač pravca na trenutnom
aktivnom položaju svetli dok se
senzor ne upari.
Obratiti se servisu radi popravke.
Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.
Ako potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.

208Nega vozilaProces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem: izabrati neutralni položaj.
4. Pritisnuti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) na
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
Displej srednjeg nivoa:
Složeniji displej:
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
7. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da signalizira da je prijemnik u režimu ponovnog
učenja.
8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem pneumatika i točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
