Догляд за автомобілем2099Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.

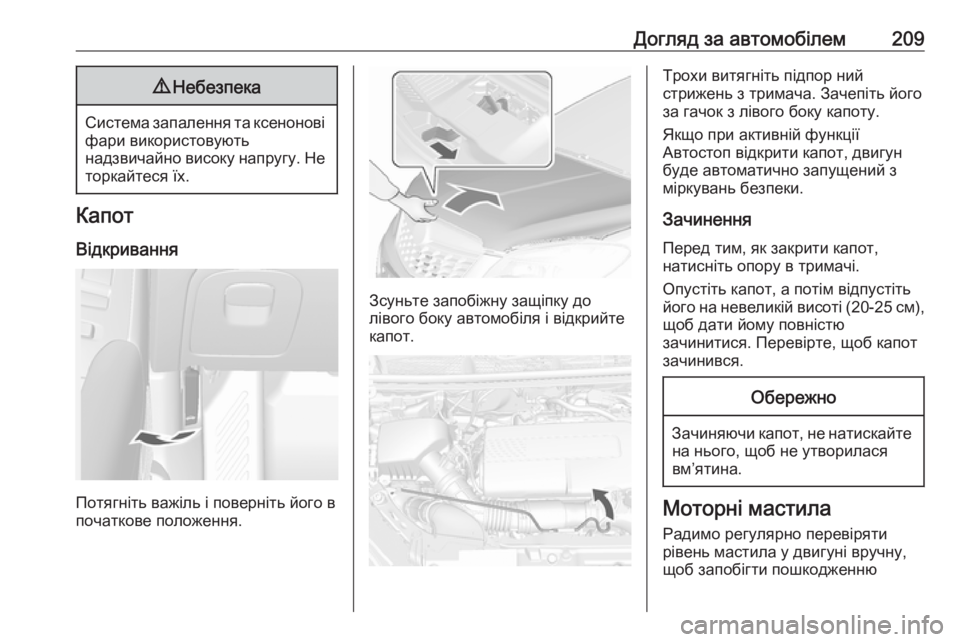

Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Трохи витягніть підпор ний
стрижень з тримача. Зачепіть його
за гачок з лівого боку капоту.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Перед тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню

210Догляд за автомобілемдвигуна. Переконайтеся, що
використовуване мастило
відповідає вказаним
специфікаціям.
Рекомендовані рідини та мастила 3 253.
Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом 5 хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень мастила в двигуні.
Вставте щуп до упору на ручці.
Коли рівень мастила падає до
позначки MIN, долийте мастила.
Ми рекомендуємо використовувати
мастило тієї самої якості, яке
використовувалось під час
останньої заміни.
Рівень мастила в двигуні не повинен перевищувати позначку
MAX на щупі.
Ковпачок заливального отвору
знаходиться на кришці
розподільного валу.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 265.

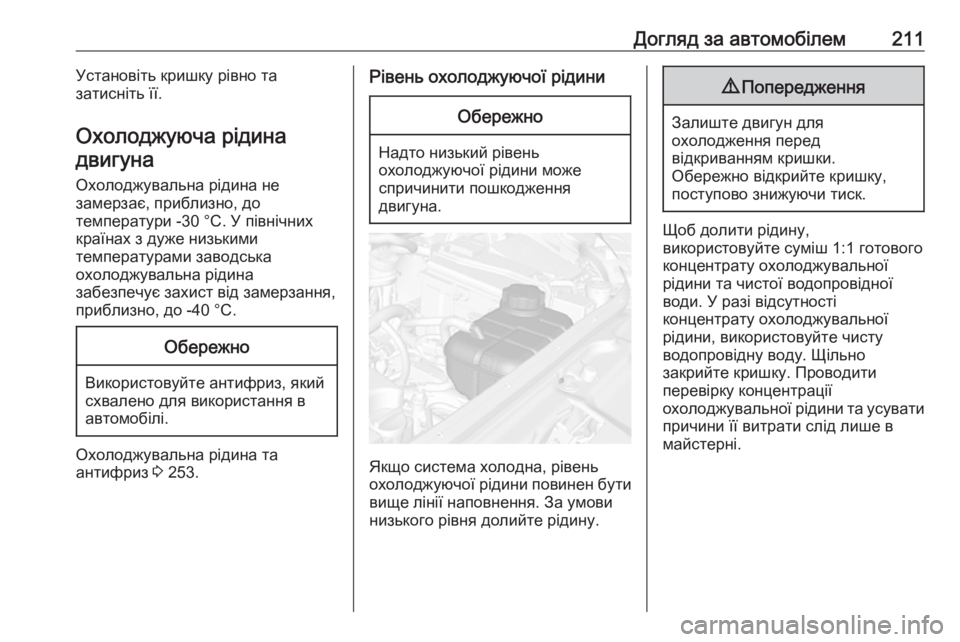

Догляд за автомобілем211Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина двигуна
Охолоджувальна рідина незамерзає, приблизно, до
температури -30 °C. У північних
країнах з дуже низькими
температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання,
приблизно, до -40 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в
автомобілі.
Охолоджувальна рідина та
антифриз 3 253.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Щоб долити рідину,
використовуйте суміш 1:1 готового
концентрату охолоджувальної
рідини та чистої водопровідної
води. У разі відсутності
концентрату охолоджувальної
рідини, використовуйте чисту
водопровідну воду. Щільно
закрийте кришку. Проводити
перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.

212Догляд за автомобілемРобоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку /
щупу або його попаданню в бак.
Рівень робочої рідини
гідропідсилювача керма зазвичай не потрібно перевіряти. Якщо під
час керування кермом чути
незвичний шум або
гідропідсилювач керма
неналежним чином реагує на
керування, зверніться по допомогу
на станцію технічного
обслуговування.
Рідина в бачку омивача
Заповніть резервуар чистою
водою, додавши відповідну
кількість дозволеної рідини для
омивання лобового скла, яка
містить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Рідина омивача 3 253.
Гальма
При мінімальному шарі гальмівної
накладки під час гальмування ви
можете почути скрегіт.
Подорож на великі відстані є
можливою, але потрібно замінити
гальмівні колодки якомога швидше.
Щойно встановлені нові гальмівні
колодки уникайте зайвого різкого
гальмування протягом перших
кількох поїздок.

Догляд за автомобілем213Гальмівна рідина9Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини повинен
бути між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 253.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Їзда на
короткі дистанції та часті запуски
двигуна розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалювання
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 142.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість

214Догляд за автомобілемвентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над якими можна встановлювати блок
запобіжників.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система стоп-старт 3 157.
Заряджання автомобільного
акумулятора9 Попередження
У автомобілях із системою
запинки-запуску переконайтеся,
що при використанні зарядного
пристрою напруга заряджання
не перевищує 14,6 В. Вищий
рівень напруги може призвести
до пошкодження
автомобільного акумулятора.
Запуск із зовнішнього джерела
3 244.
Попереджувальна табличка
Значення символів: ● Жодних іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор в місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщодвигун не запускається, зверніться
по допомогу до найближчої
майстерні.

Догляд за автомобілем215Заміна щіткисклоочисника
Лобове скло
Підніміть очисник, натисніть
кнопку, щоб від’єднати щітку
очисника, після чого зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
1. Зніміть кришку очисника з блоку
очисників.
2. Підніміть ліву щітку.
3. Натисніть пружину тримача слайдера.
4. Витягніть очисник.

216Догляд за автомобілемЗаміна лампиВимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Примітка
Після їзди у сильний дощ чи після
мийки, деякі лінзи зовнішніх
світлових приладів можуть
запотівати.
Цей стан викликаний різницею
температур між внутрішньою і
зовнішньою сторонами фари.
Це схоже на конденсат на вікнах у
салоні автомобіля під час дощу і
не вказує на проблему з вашим
автомобілем.Якщо вода просочується до
електропроводки лампи,
зверніться до авторизованої
автомайстерні для перевірки
автомобіля.
Галогенові лампи9 Попередження
Галогенові лампи наповнені
газом під тиском. Якщо таку
лампу впустити або подряпати,
вона може вибухнути. Це може
спричинити травмування.
Обов'язково прочитайте та
дотримуйтесь інструкцій на
упаковці лампи.
Світлодіодні освітлювальні
пристрої
У цьому автомобілі є декілька
світлодіодних ліхтарів. Для заміни
будь-якого зі світлодіодних
освітлювальних пристроїв слід
звертатися на СТО.
Галогенові фари
Базовий блок фар
Автомобіль базової моделі
оснащений галогенними фарами
дальнього й ближнього світла. У блоки фар вмонтовано світлодіодні покажчики поворотів, підфарники й
денні ходові ліхтарі.
Показано блок фар з боку
пасажира (з боку водія - такий
самий).
Перед заміною ламп з боку водія слід зняти заправну горловину
бачка омивача лобового скла.

Догляд за автомобілем2171. Фари дальнього світла
2. Фари ближнього світла
Фари дальнього й ближнього світла 1. Відкрийте капот.
Капот 3 209.
2. Зніміть захисну кришку.
3. Поверніть лампу проти годинникової стрілки й витягнітьназад.
4. Від'єднайте від лампи джгутовий рознім.
5. Вставте нову лампу в блок фар і поверніть її за годинниковою
стрілкою.
6. Знову приєднайте джгутовий рознім.
7. Установіть захисну кришку.
З боку водія встановіть на місце
заправну горловину бачка омивача
лобового скла, міцно притиснувши
її до бачка. Переконайтеся, що
затискач заправної горловини
зафіксовано у тримачі
електропроводки, яка знаходиться під капотом.
Вдосконалений блок фар
Автомобіль удосконаленої моделі
оснащений світлодіодними
фарами дальнього й ближнього світла. У блоки фар вмонтовано
покажчики поворотів, підфарники й
денні ходові ліхтарі.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля
1. Поверніть відповідне колесо всередину для кращого доступу
і відкрутіть три болти зі шліцом
Torx, які знаходяться на
зовнішньому боці колісної арки.

218Догляд за автомобілемІнструменти автомобіля 3 227.
2. Щоб дістатися до патрона лампи, потягніть облицювання
та притримайте його.
3. Витягніть утримувальний виступ назовні та від’єднайте
роз’єм від патрона лампи.
4. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Витягніть лампу, замініть її на нову і підключіть роз’єм.
6. Вставте патрон лампи урефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Встановіть на місце облицювання і закрутіть три
болти зі шліцом Torx.
Задні ліхтарі
Лівий бік
1. Від'єднайте обидві кришки за допомогою викрутки,
вставляючи її з відповідного
боку. Зніміть обидва ковпака і
викрутіть гвинти. Зніміть
панель.
2. Спочатку від'єднайте кришку, вставивши викрутку в
заглиблення. Потім від'єднайте
кришку з переднього та
верхнього боку. Зніміть кришку.
