Догляд за автомобілем229про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Тиск у шинах 3 267.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих дверцят, вказані шини у
комплектації виробника та
відповідний тиск у шинах.
Для країн за межами
Європейського Союзу тиск у шинах
не залежить від навантаження на
них.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 261.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 267.Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на

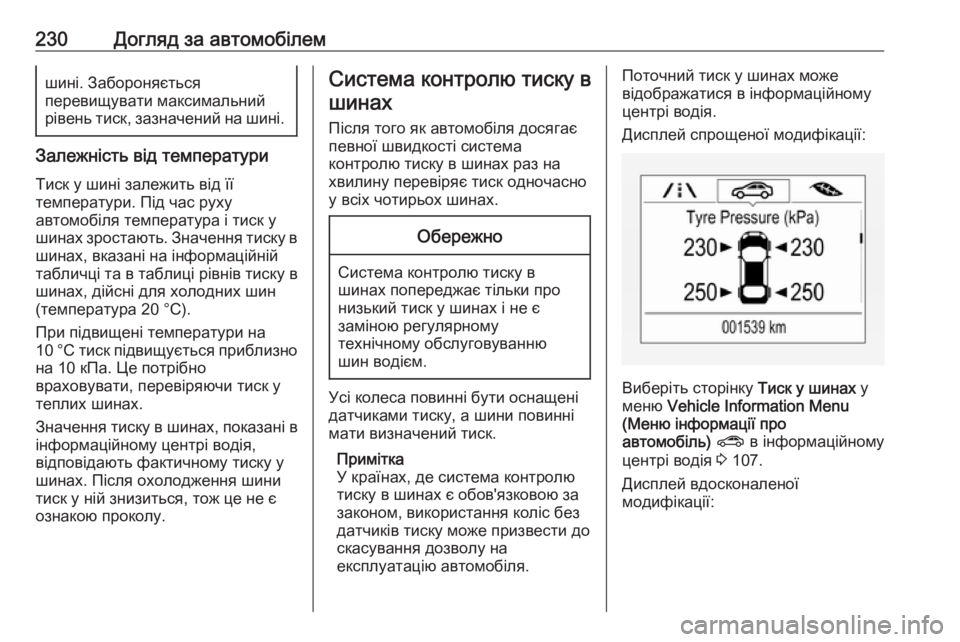

230Догляд за автомобілемшині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в
шинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Дисплей спрощеної модифікації:
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? в інформаційному
центрі водія 3 107.
Дисплей вдосконаленої
модифікації:

Догляд за автомобілем231
Виберіть сторінку Тиск у шинах у
меню Інформація в центрі
інформації для водія 3 107.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 228.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 104.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 267.
Якщо систем несправна, w
протягом 60-90 секунд блиматиме,
а потім світитиметься постійно.
Зверніться до майстерні.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 115.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах для
цих коліс не діє. Загориться
контрольний індикатор w. Для
трьох інших шин система
продовжує діяти.
Використання стандартних
комплектів для ремонту шин може
перешкодити роботі системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу пристроїв, які працюють на таких

232Догляд за автомобілемсамих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. У датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск у шинах
відповідно до завантаження
автомобіля згідно з даними на
інформаційній табличці або в
таблиці рівнів тиску в шинах
3 267 і оберіть потрібне значення
у меню Tyre Load (Навантаження на
шину) в інформаційному центрі
водія, Vehicle Information Menu
(Меню інформації про автомобіль)
3 107. Це налаштування є
контрольним для попереджень про
тиск у шинах.Меню Навантаження на шини
відображається лише тоді, коли
автомобіль не рухається і
стоянкове гальмо ввімкнено. В
автомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.
Дисплей спрощеної модифікації:
Виберіть сторінку Навантаження на
шини у меню Vehicle Information
Menu (Меню інформації про
автомобіль) ? в інформаційному
центрі водія 3 107.
● Light (Світло) - комфортний
режим тиску (завантаження - до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до трьох
осіб).
● Max (Макс.) для повного
завантаження.
Дисплей вдосконаленої
модифікації:
Виберіть сторінку Навантаження на
шини в меню Настройки в
інформаційному центрі водія
3 107.

Догляд за автомобілем233●Light (Світло) - комфортний
режим тиску (завантаження -
до трьох осіб).
● Eco (Есо) для тиску в режимі
Eco (завантаження - до трьох
осіб).
● Max (Макс.) для повного
завантаження.
Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.
Під час наступного циклу
запалювання сигналізатор
несправності w згасне, а
попереджувальне повідомлення в
інформаційному центрі водіязникне. Розпізнавання датчиків і прив'язування їх до положення
коліс виконується за допомогою
пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Під час розпізнавання
датчика світиться відповідний
сигнал повороту.
Зверніться до СТО. Синхронізація
першого колеса триває дві хвилини
і п’ять хвилин загалом для
синхронізації усіх чотирьох коліс. Якщо процес синхронізації займає
більше часу, синхронізація
переривається, і його слід буде
розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.
2. Увімкніть запалювання.
3. В автомобілях із автоматичною трансмісією: установіть важіль
селектора в положення P.Автомобілі з механічною
трансмісією: встановіть
нейтральну передачу.
4. Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати Vehicle
Information Menu (Меню
інформації про автомобіль) в
інформаційному центрі водія.
5. Для прокручування меню тиску в шинах скористайтеся
коліщатком регулятора.
Дисплей спрощеної
модифікації:
Дисплей вдосконаленої
модифікації:

234Догляд за автомобілем
6.Натисніть SET/CLR, щоб почати
процес синхронізації датчиків.
Після цього повинен з'явитися
запит на підтвердження запуску
процедури.
7. Повторно натисніть SET/CLR,
щоб підтвердити вибір. Двічі
пролунає звуковий сигнал, який свідчить про те, що приймач
перебуває в режимі повторного
розпізнавання.
8. Розпочинайте процедуру з лівого переднього колеса.
9. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Короткий сигнал
клаксона підтвердить, що код
ідентифікації був
синхронізований з цією шиною
та положенням колеса.
10. Перейдіть до переднього правого колеса і повторно
виконайте дії, вказані в пункті 9.
11. Перейдіть до заднього правого колеса і повторно виконайте дії,вказані в пункті 9.
12. Перейдіть до лівого заднього колеса і повторіть дії, описані в
пункті 9. Після цього двічі
пролунає звуковий сигнал, який свідчить про те, що
розпізнавання
ідентифікаційного коду датчика
для лівого заднього колеса
виконано. На цьому процес
розпізнавання датчиків тиску в
шинах закінчується.
13. Вимкніть запалювання.14. Встановіть для всіх чотирьох шин рекомендований рівень
тиску, вказаний на табличці з
інформацією про шини.
15. Переконайтеся, що встановлене навантаження на
шини відповідає вибраному
тиску в шинах 3 107.
Глибина малюнка протектора
Регулярно перевіряйте глибину
малюнка протектора.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.

Догляд за автомобілем235
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм).
Положення цих індикаторів указано
позначками на боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, поміняйте
місцями передні та задні колеса. Переконайтеся, що після цього
напрямок руху коліс не змінився.
Шини втрачають вихідні якісні
характеристики (старіють), навіть
якщо вони не використовуються.
Рекомендуємо міняти шини кожні
шість років.
Заміна розміру шин таколіс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру потрібно звернутися до
спеціаліста, щоб замінити табличку
зі значеннями тиску й повторно
ініціалізувати систему контролю
тиску в шинах. 3 2309 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс та шин.
У разі використання ковпаків та
шин, які не схвалено виробником, шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі з легкосплавними
дисками: Під час монтажу сталевих колісних дисків гайками від
легкосплавних дисків, наприклад,
під час заміни на зимові шини,
колісні ковпаки не можна
встановити на сталеві легкосплавні диски.

236Догляд за автомобілемЛанцюги для шин
Використовуйте ланцюги для шин
тільки на передніх колесах.
9 Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволяється
використовувати на шинах
розміром 215/65 R16, 215/60 R17 та
215/55 R18.
Для шин розміром 215/65 R16 і
215/60 R17 завжди використовуйте
ланцюги з дрібними ланками, що
підходять для позашляховиків і
збільшують протектор шини та
бокові частини не більше ніж на
9 мм (разом із замком ланцюга).
Для шин розміром 215/55 R18
використовуйте лише спеціальні
ланцюги протиковзання, дозволені
для моделі Opel Mokka і шин цих
розмірів. За додатковою
інформацією звертайтеся до
майстерні.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.

Догляд за автомобілем237Ремонтний комплект для шин
розташований на правому боці
заднього відділення.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель (1)
і шланг для подачі повітря (2) з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з’єднання на
контейнері з герметиком.
5. Установіть контейнер із герметиком у фіксатор на
компресорі.
Установіть компресор біля
шини так, щоб контейнер із
герметиком було розміщено
вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.

238Догляд за автомобілем8. Перемикач на компресоріповинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповниться герметиком.
11. Доки контейнер із герметиком не стане порожнім, датчик тиску
компресора тимчасово
(приблизно 30 с) показуватиме
тиск до 6 бар. Після цього тиск
починає падати.
12. Увесь ущільнювач закачано в шину. Після цього почнеться
накачування шини.
13. Вказаний рівень тиску в шинах досягається протягом 10 хв.
Тиск у шинах 3 267.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 10 хв тиск не
відповідатиме вказаному рівню, вийміть набір для ремонту шин.
Відкотіть автомобіль на один
оберт шини. Знову підключіть
ремонтний комплект шини і
продовжуйте накачування
протягом 10 хв. Якщо тиск усе
одно не відповідає потрібному
рівню, шину було пошкоджено
занадто сильно. Зверніться по
допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
довше ніж 10 хв.
14. Зніміть набір для ремонту шин. Натисніть на фіксатор на
кронштейні, щоб зняти
контейнер із герметиком із
кронштейна. Прикрутіть шланг
для накачування шин до
вільного з’єднувача на
контейнері з герметиком. Завдяки цьому герметик не
витече. Покладіть набір для
ремонту шин у багажнику.
15. Витріть надлишки герметика шматком тканини.
