Näidikud ja juhtseadised89Bensiinikütuse ja gaasikütuse
automaatsel ümberlülitamisel võite märgata hetkelist viivitust mootori
veojõus.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule Y süttimiseni ja seejärel
tankida. See aitab bensiinitoite korral
kütusekvaliteeti ja süsteemi toimimist
säilitada.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Vedelgaasimootori kütus 3 171.
Rikked ja parandusmeetmed Juhul kui gaasirežiim ei ole võimalik,
kontrollige järgnevat:
● Kas on olemas piisavalt vedelgaasi?
● Kas käivitamiseks on piisavalt kütust?
Ekstreemsete temperatuuride ning
gaasi koostise koostoime tõttu võib
kuluda natukene rohkem aega, enne
kui süsteem bensiinirežiimilt
gaasirežiimile lülitub.Kui miinimumnõuded ei ole täidetud,
võib süsteem ekstreemsetes
olukordades samuti tagasi
bensiinirežiimile lülituda. Kui
tingimused lubavad, võib olla võimalik
vedelgaasi kasutamisele käsitsi
tagasi lülitada.
Kõikide muude tõrgete korral
pöörduge abi saamiseks
hooldustöökotta.Ettevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile lisatakse kindel lõhn (lõhnastatud gaas), selleks et lekkeid
oleks võimalik kergesti tuvastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Ärge käivitage mootorit, kui gaasilõhn
on jätkuvalt tajutav. Lasta rikke
põhjus hooldustöökojas kõrvaldada.
Kui kasutate maa-aluseid parklaid,
järgige operaatori juhiseid ja
kohalikke seadusi.
Märkus
Õnnetuse korral lülitage süüde ja
valgustid välja.
Mootori jahutusvedeliku temperatuurinäidik

90Näidikud ja juhtseadisedNäitab jahutusvedeliku temperatuuri.50:mootori töötemperatuur ei
ole veel saavutatudkesk‐
mine
piirkond:normaalne
töötemperatuur130:temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 100.
Valige kesktaseme ekraanilt menüü
Suvand ?, vajutades suunatulede
hooval MENU. Lehekülje Remaining
Oil Life (Õli kasutuskestuse jääk)
valimiseks keerake seadeketast.
Valige kõrgtaseme ekraanilt menüüInfo Q, vajutades suunatulede hooval
MENU . Lehekülje Õli tööiga
valimiseks keerake seadeketast.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli tööea lehekülg
peab olema aktiivne. Süüde peab
olema sisse lülitatud, kuid mootor
seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi

Näidikud ja juhtseadised91infokeskuses hoiatusteade. Lasta
mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (kumb täitub
enne).
Juhi infokeskus 3 100.
Hooldusinfo 3 220.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Märgutuled armatuurlaual
Olenevalt versioonist on saadavalkaks näidikuplokki:

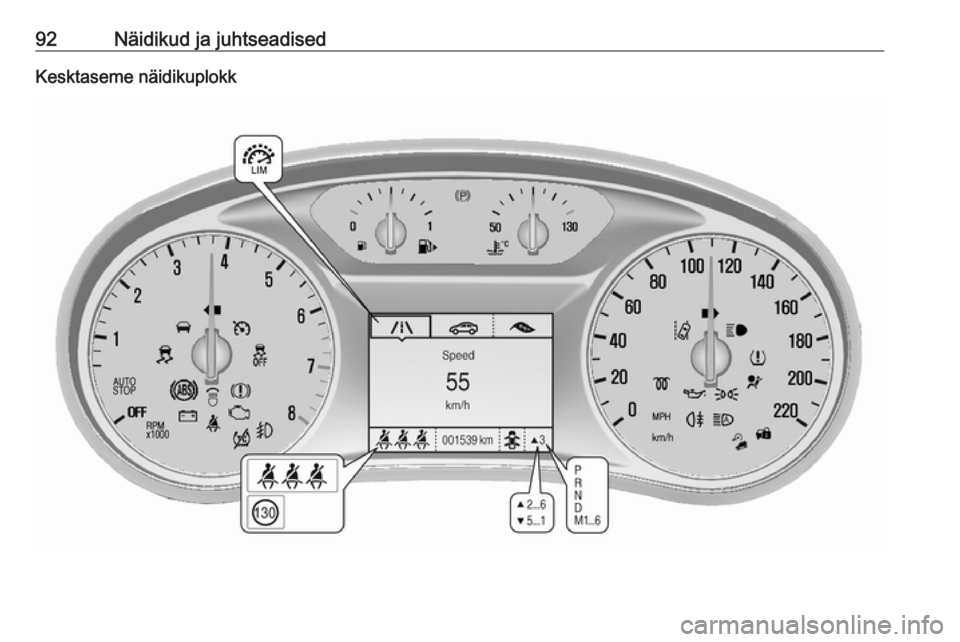

92Näidikud ja juhtseadisedKesktaseme näidikuplokk

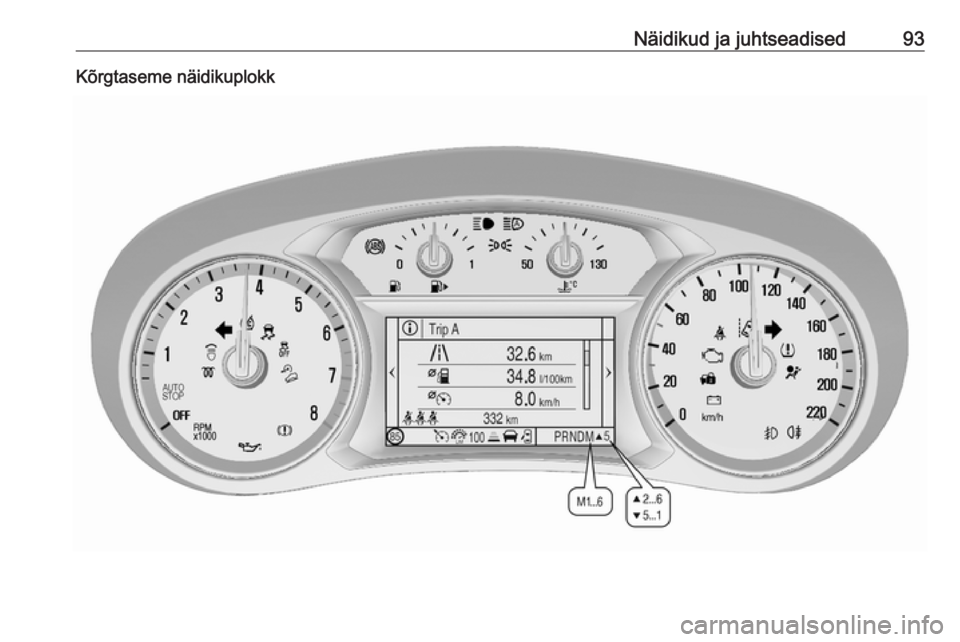

Näidikud ja juhtseadised93Kõrgtaseme näidikuplokk

94Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 94XTurvavöö kinnitamise meelde‐
tuletus, juht 3 95kTurvavöö kinnitamise meelde‐
tuletus, juhi kõrvalistmel sõitja
3 95vTurvapadjad ja turvavööpin‐
gutid 3 95V /
*Turvapadja väljalülitamine
3 95pAkulaadimissüsteem 3 96ZTöötõrke märgutuli 3 96RPiduri- ja sidurisüsteem
3 96uABS-i pidurisüsteem 3 96RKäikude vahetamine 3 96uLaskumise kontrollsüsteem
3 97)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 97nElektrooniline stabiilsuskon‐
troll on välja lülitatud 3 97bElektrooniline stabiilsuskon‐
troll ja veojõukontrolli süsteem 3 97kVeojõukontrollisüsteem välja
lülitatud 3 97!Eelsoojendus 3 97wRehvirõhu jälgimissüsteem
3 97IMootoriõli surve 3 98YMadal kütusetase 3 98dKäivitustõkesti 3 988Välisvalgustus 3 98CKaugtuli 3 98fKaugtulede abifunktsioon
3 99fKohanduvad esituled 3 99>Udutuli 3 99rTagumine udutuli 3 99mPüsikiiruse regulaator 3 99AAvastati eessõitev sõiduk
3 99LKiiruspiirang 3 99LLiiklusmärgiabi 3 99hUks on lahti 3 99
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.

Näidikud ja juhtseadised95Lambi vahetamine 3 189, kaitsmed
3 193.
Suunatuled 3 125.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija
põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist, kuni
turvavöö on kinnitatud.
Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 45.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.
Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 45.Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 44, 3 47.
Turvapadja väljalülitamine V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.

96Näidikud ja juhtseadised* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 52.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 186.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 151.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 151.
Käikude vahetamine Ekraanile ilmub R või S koos
kõrgema või madalama käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema või madalama käigu.

Näidikud ja juhtseadised97Laskumise kontrollsüsteem
Roheline sümbol u põleb või vilgub.
Roheline sümbol põleb Süsteem on kasutamiseks valmis.
Roheliselt vilkumine
Süsteem töötab.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 168.Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub Süsteem on aktiivselt rakendatud.Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 153, veojõukontrolli süsteem
3 152.Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse
lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 201.

98Näidikud ja juhtseadisedMootoriõli survePunane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 183.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 172.
Katalüüsneutralisaator 3 145.
Õhu väljalaskmine diislikütuse
süsteemist 3 187.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 118.
Kaugtuli
C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 119 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 122.
