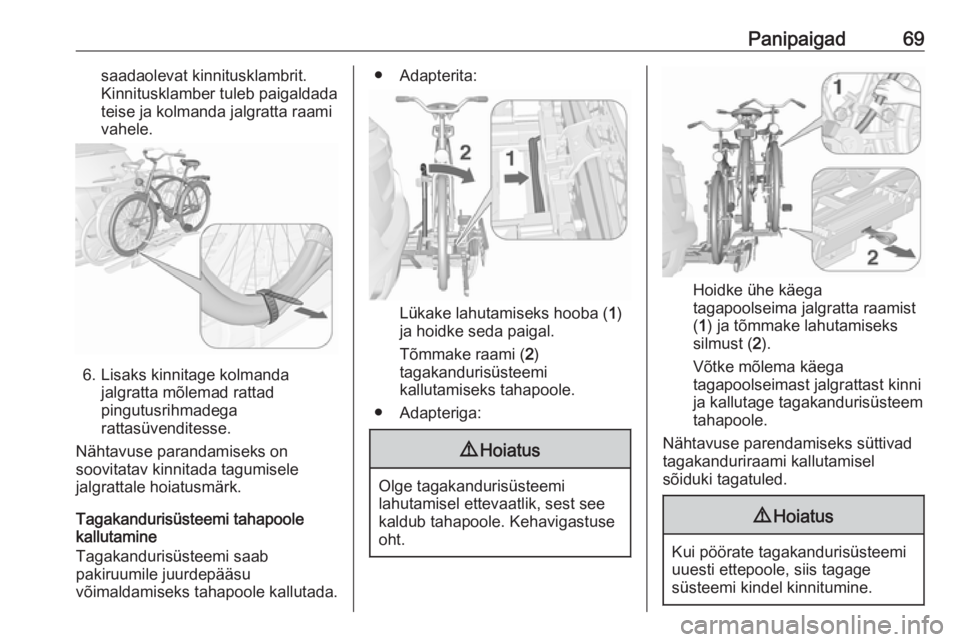

Panipaigad69saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
teise ja kolmanda jalgratta raami
vahele.
6. Lisaks kinnitage kolmanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parandamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba ( 1)
ja hoidke seda paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega
tagapoolseima jalgratta raamist
( 1 ) ja tõmmake lahutamiseks
silmust ( 2).
Võtke mõlema käega
tagapoolseimast jalgrattast kinni
ja kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, siis tagage
süsteemi kindel kinnitumine.

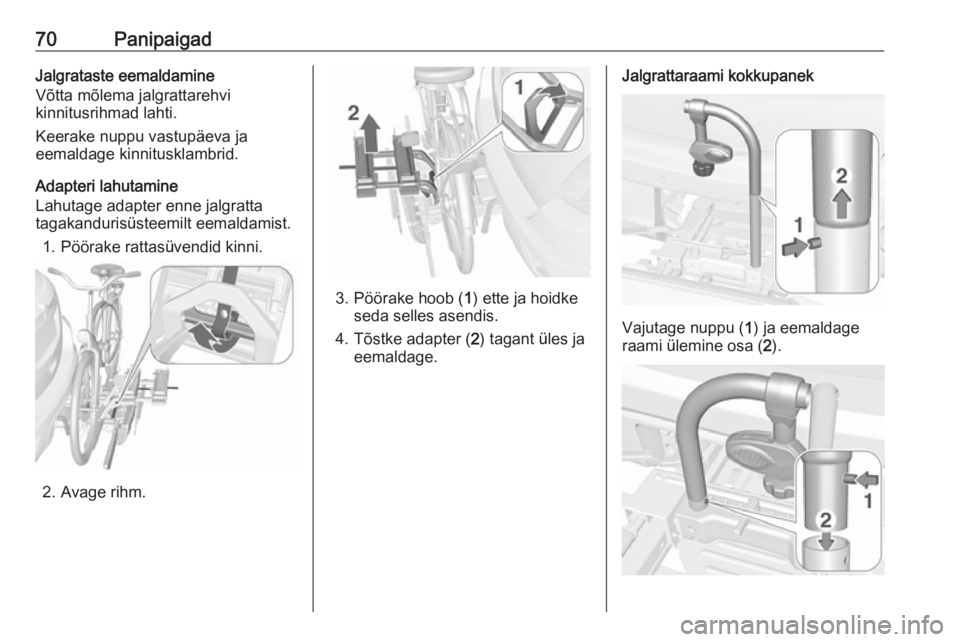

70PanipaigadJalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne jalgratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.
2. Avage rihm.
3. Pöörake hoob ( 1) ette ja hoidke
seda selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.
Jalgrattaraami kokkupanek
Vajutage nuppu ( 1) ja eemaldage
raami ülemine osa ( 2).

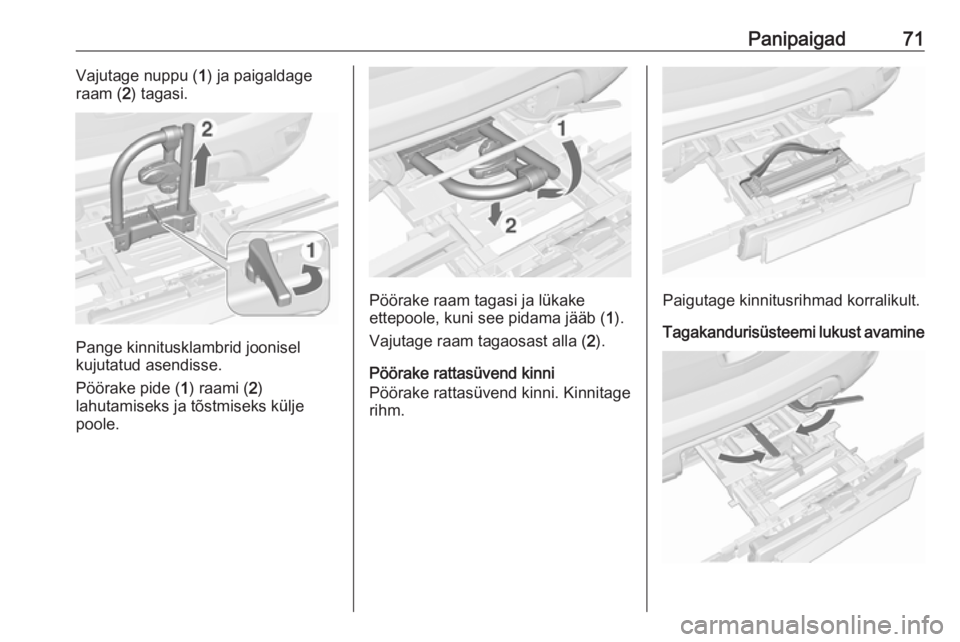

Panipaigad71Vajutage nuppu (1) ja paigaldage
raam ( 2) tagasi.
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks külje
poole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine

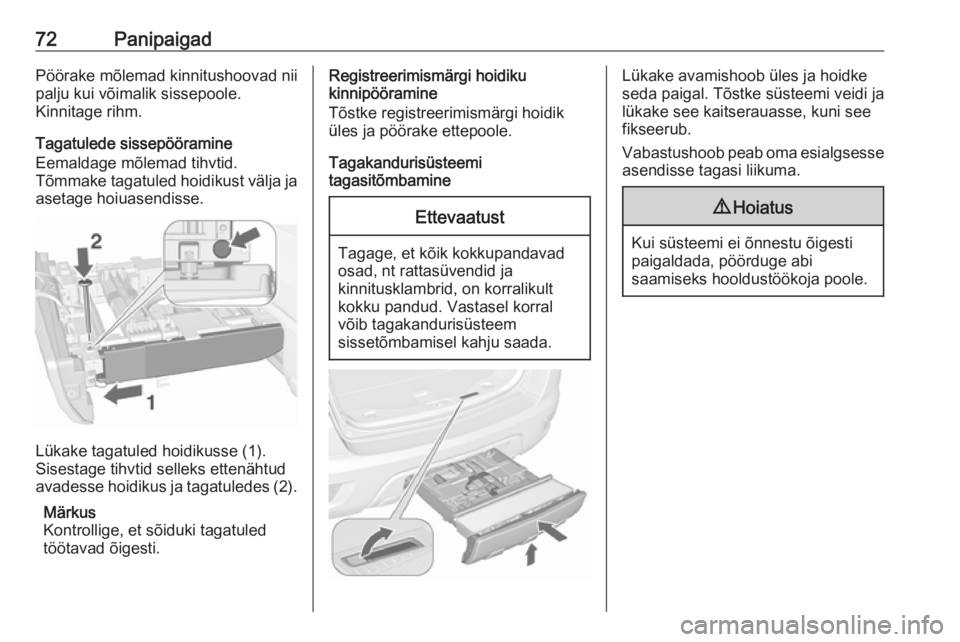

72PanipaigadPöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede sissepööramine
Eemaldage mõlemad tihvtid.
Tõmmake tagatuled hoidikust välja ja
asetage hoiuasendisse.
Lükake tagatuled hoidikusse (1).
Sisestage tihvtid selleks ettenähtud
avadesse hoidikus ja tagatuledes (2).
Märkus
Kontrollige, et sõiduki tagatuled
töötavad õigesti.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Tagage, et kõik kokkupandavad
osad, nt rattasüvendid ja
kinnitusklambrid, on korralikult
kokku pandud. Vastasel korral
võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda paigal. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, pöörduge abi
saamiseks hooldustöökoja poole.

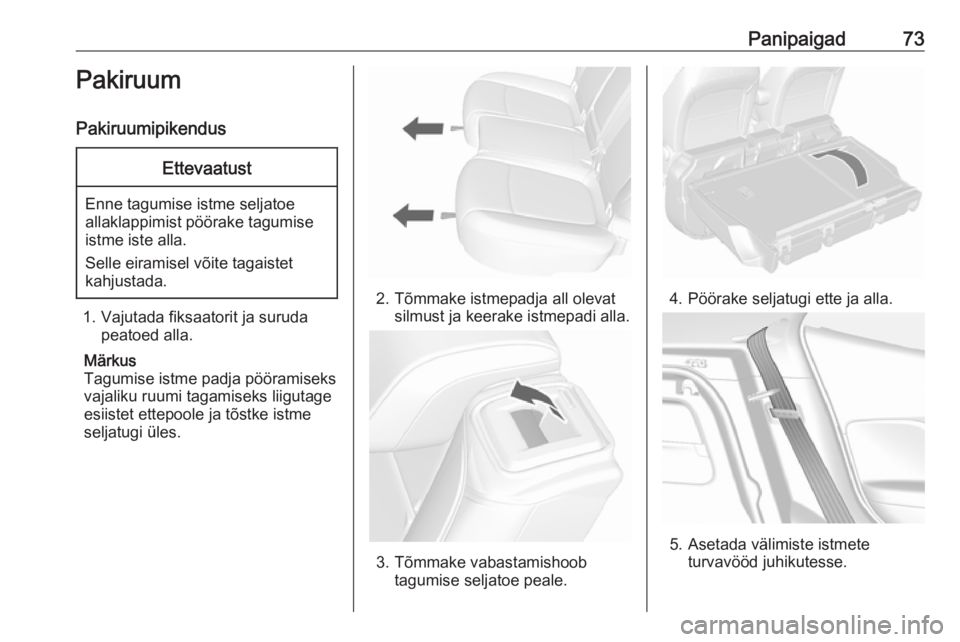

Panipaigad73Pakiruum
PakiruumipikendusEttevaatust
Enne tagumise istme seljatoe allaklappimist pöörake tagumise
istme iste alla.
Selle eiramisel võite tagaistet
kahjustada.
1. Vajutada fiksaatorit ja suruda peatoed alla.
Märkus
Tagumise istme padja pööramiseks
vajaliku ruumi tagamiseks liigutage
esiistet ettepoole ja tõstke istme
seljatugi üles.
2. Tõmmake istmepadja all olevat silmust ja keerake istmepadi alla.
3. Tõmmake vabastamishoob tagumise seljatoe peale.
4. Pöörake seljatugi ette ja alla.
5. Asetada välimiste istmeteturvavööd juhikutesse.

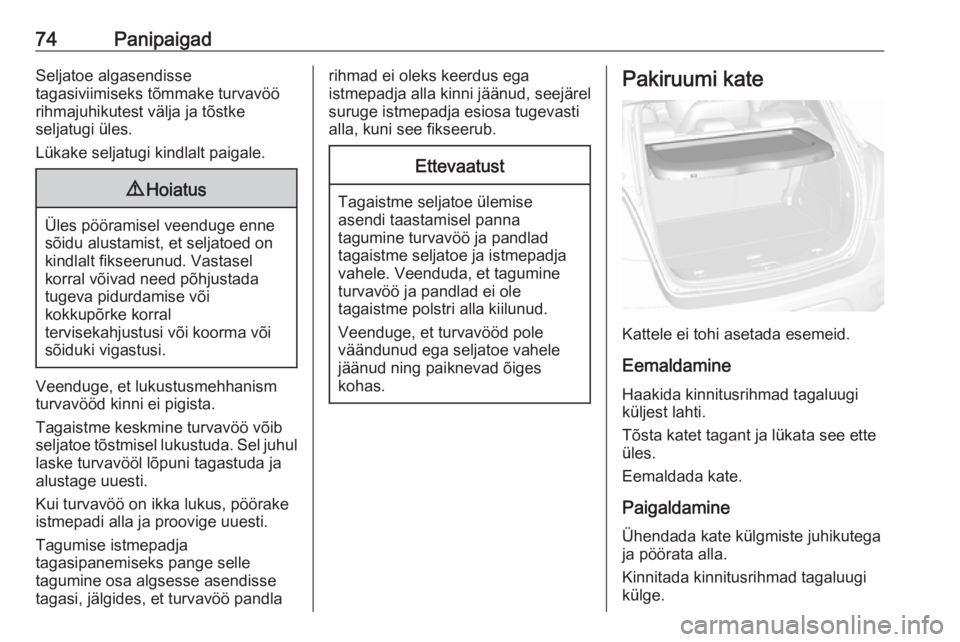

74PanipaigadSeljatoe algasendisse
tagasiviimiseks tõmmake turvavöö
rihmajuhikutest välja ja tõstke
seljatugi üles.
Lükake seljatugi kindlalt paigale.9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Veenduge, et lukustusmehhanism
turvavööd kinni ei pigista.
Tagaistme keskmine turvavöö võib
seljatoe tõstmisel lukustuda. Sel juhul
laske turvavööl lõpuni tagastuda ja
alustage uuesti.
Kui turvavöö on ikka lukus, pöörake
istmepadi alla ja proovige uuesti.
Tagumise istmepadja
tagasipanemiseks pange selle
tagumine osa algsesse asendisse
tagasi, jälgides, et turvavöö pandla
rihmad ei oleks keerdus ega
istmepadja alla kinni jäänud, seejärel
suruge istmepadja esiosa tugevasti
alla, kuni see fikseerub.Ettevaatust
Tagaistme seljatoe ülemise asendi taastamisel panna
tagumine turvavöö ja pandlad
tagaistme seljatoe ja istmepadja
vahele. Veenduda, et tagumine
turvavöö ja pandlad ei ole
tagaistme polstri alla kiilunud.
Veenduge, et turvavööd pole
väändunud ega seljatoe vahele
jäänud ning paiknevad õiges
kohas.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
Eemaldamine Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta katet tagant ja lükata see ette
üles.
Eemaldada kate.
Paigaldamine Ühendada kate külgmiste juhikutega
ja pöörata alla.
Kinnitada kinnitusrihmad tagaluugi
külge.

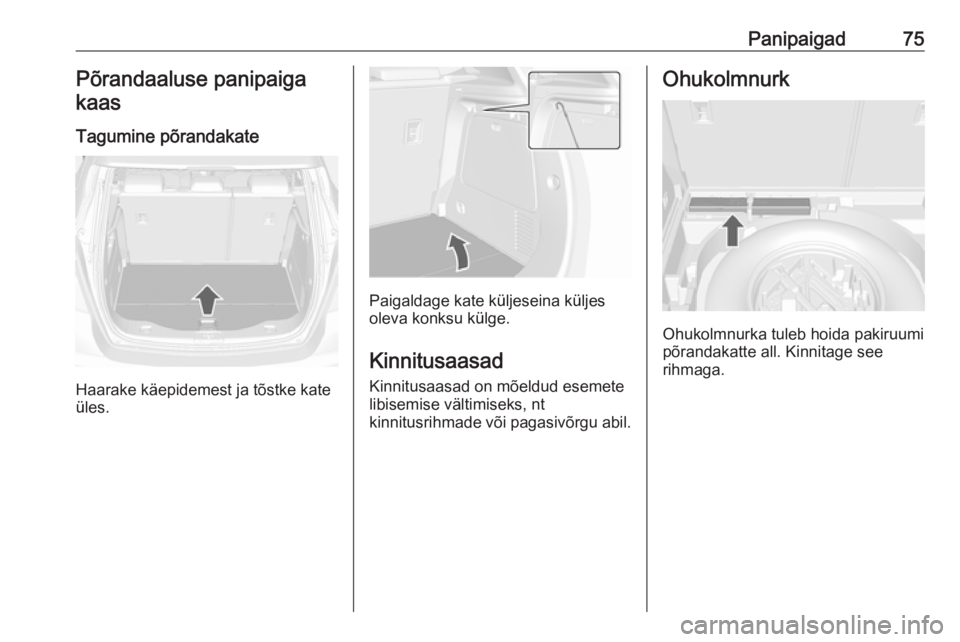

Panipaigad75Põrandaaluse panipaigakaas
Tagumine põrandakate
Haarake käepidemest ja tõstke kate
üles.
Paigaldage kate küljeseina küljes
oleva konksu külge.
Kinnitusaasad Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Ohukolmnurk
Ohukolmnurka tuleb hoida pakiruumi
põrandakatte all. Kinnitage see
rihmaga.

76PanipaigadEsmaabikomplekt
Esmaabikomplekti tuleb hoida
pakiruumi vasakpoolsel külgseinal
olevas panipaigas.
Katusepakiraam
Katuseraam
Katuseraamil on katuse külge
kinnitatud külgsooned.
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed on kindlalt fikseeritud.
Kui esemeid saab virna laduda,
tuleb raskemad esemed panna
kõige alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 75.
● Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
● Kui pakiruumis veetakse esemeid, ei tohi tagumiste
istmete seljatoed olla kallutatud
ettepoole.
● Pagas ei tohi ulatuda üle seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.

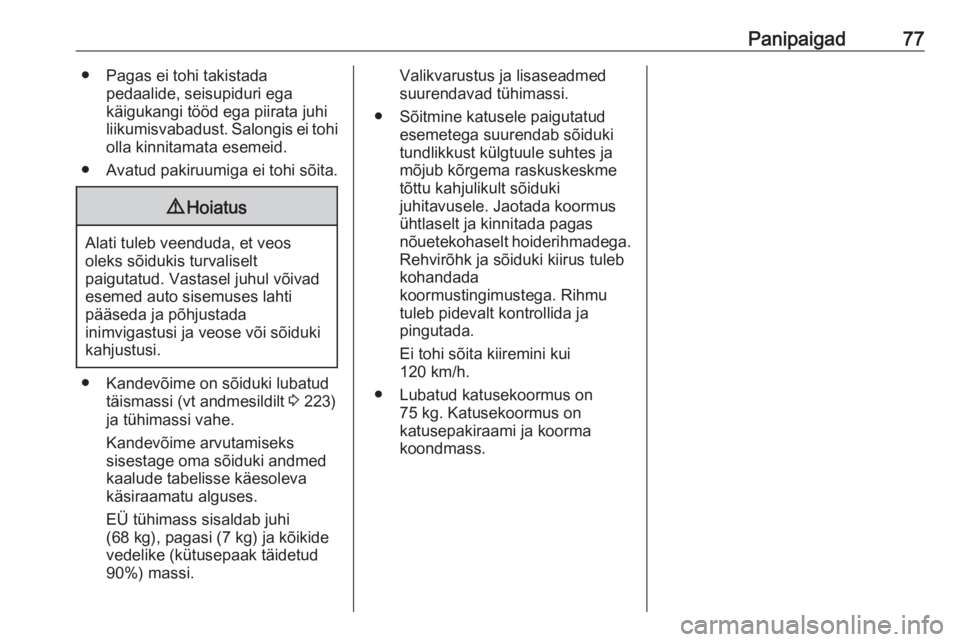

Panipaigad77● Pagas ei tohi takistadapedaalide, seisupiduri ega
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 223)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
● Lubatud katusekoormus on 75 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.

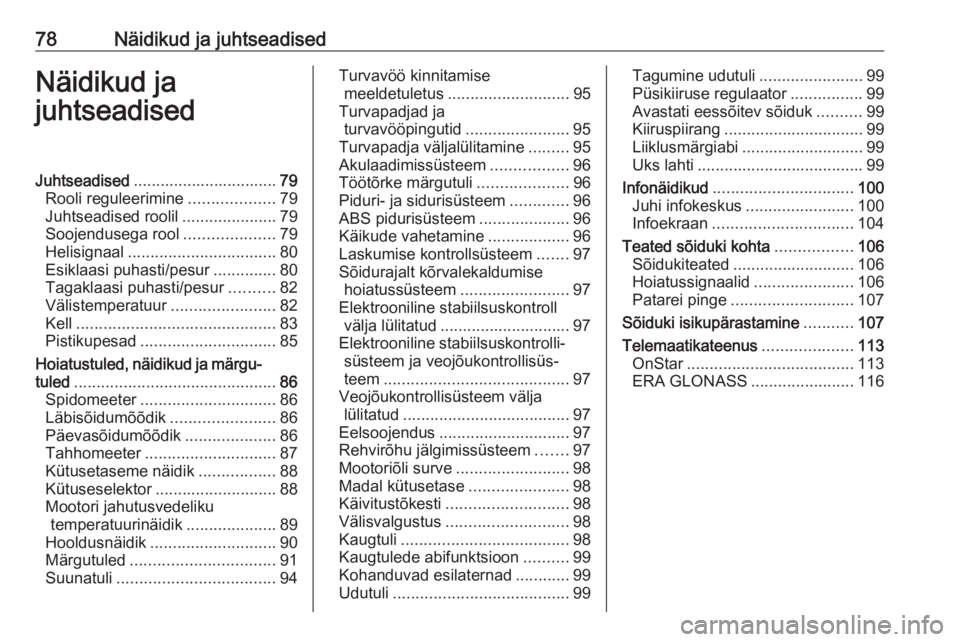

78Näidikud ja juhtseadisedNäidikud ja
