Istmed, turvaistmed59ISOFIXi
lapseturvasüsteemid
Statsionaarse juhikuta ISOFIX
lapseturvasüsteemide
paigaldamine
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud
seljatoel oleval sildil.
Statsionaarse juhikuga ISOFIX
lapseturvasüsteemide
paigaldamine
Sõiduk võib olla varustatud
juhikutega paigaldamistoendite ees,
mis on lapseturvasüsteemi
paigaldamisel abiks.

60Istmed, turvaistmed
Lapseturvasüsteemi paigaldamisel
pöörduvad juhikute katted
automaatselt taha.
Ülemise kinnitusrihmakinnitusaasad
Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Ülemise kinnitusrihma lapse
turvaistme kinnitusaasad on
tähistatud sümboliga :.Mitte-ISOFIX lapse turvaistmete
korral kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge. Rihm
peab kulgema peatoe kahe juhtvarda vahelt.
ISOFIX lapse turvaistmete korral
kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge lisaks
ISOFIX-kinnitusele. Rihm peab
kulgema peatoe kahe juhtvarda
vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

Panipaigad61PanipaigadHoiukohad.................................... 61
Kindalaegas ............................... 61
Topsihoidikud ............................ 61
Eesmised panipaigad ................62
Istmealune panipaik ..................62
Keskkonsooli hoiulaegas ...........63
Tagakandurisüsteem .................63
Pakiruum ...................................... 73
Pakiruumi kate ........................... 74
Põrandaaluse panipaiga kaas ...75
Kinnitusaasad ............................ 75
Ohukolmnurk ............................. 75
Esmaabikomplekt ......................76
Katusepakiraam ........................... 76
Katuseraam ............................... 76
Koormusteave .............................. 76Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Avamiseks tõmmake käepidet.
Kindalaegas peab olema sõidu ajal
suletud.
Topsihoidikud
Topsihoidikud asetsevad
keskkonsoolil ja keskkonsooli
tagaosas.

62Panipaigad
Tagaistme topsihoidiku
kasutamiseks tõmmake tagaistme
käetoel olevat rihma.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Avamiseks tõmmata käepidemest.
Täiendav hoiukoht asub
keskkonsoolil.
Avamiseks vajutage nuppu.
Sõidu ajal peavad olema panipaikade kaaned suletud.
Istmealune panipaik
Tõstke sahtlit eestpoolt ja tõmmake
välja. Sulgemiseks lükata laegas sisse ja fikseerida.

Panipaigad63Keskkonsooli hoiulaegas
Vajutage nupp alla ja lükake kate
tagasi.
Tagakandurisüsteem
Tagakandurisüsteem kolmele
jalgrattale
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab ühe jalgratta
kinnitada sõidukipõrandasse ehitatud
pikendatava kanduri külge.
Adapterile on võimalik paigaldada veel kaks jalgratast. Muude esemetevedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
60 kg ning adapterita 30 kg. See
võimaldab tagakandurisüsteemile
kinnitada elektrijalgratta. Adapteri
maksimaalne lubatud koormus
jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb sõiduki kliirens.
Kui tee on järsu kallakuga või kui
sõidate üle teekünnise või august
läbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustusi.

64PanipaigadMärkus
Tagakandurisüsteemi tagatulede
paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Tagakandurisüsteem vabaneb
lukustusest ja tuleb tagumisest
kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuestitõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Kinnitage registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.

Panipaigad65Tagatulede lahtipööramine
Tagatulede paigaldamiseks
eemaldage mõlemad tihvtid ( 1).
Tõmmake tagatuled hoidikust
ettepoole välja ( 2) ja alla ja keerake
need külje poole.
Suruge tagatuled hoidikusse ( 1) ja
lükake tihvtid ( 2) tagatulede
kinnitamiseks täies ulatuses uuesti
sisse.
Rattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem

66PanipaigadEemaldage rihm ja pöörake mõlemadkinnitushoovad külgedele nii kaugelekui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole ( 1) ja
tõmmake välja.
Pöörake raam üles ( 2).
Lükake raam alla ( 1) ja pöörake pide
( 2 ) rakendamiseks tahapoole.
Vajutage nuppu ( 1) ja eemaldage
raami vasakpoolne osa ( 2).
Vajutage nuppu ( 1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa ( 2).
Jalgratta kinnitamine

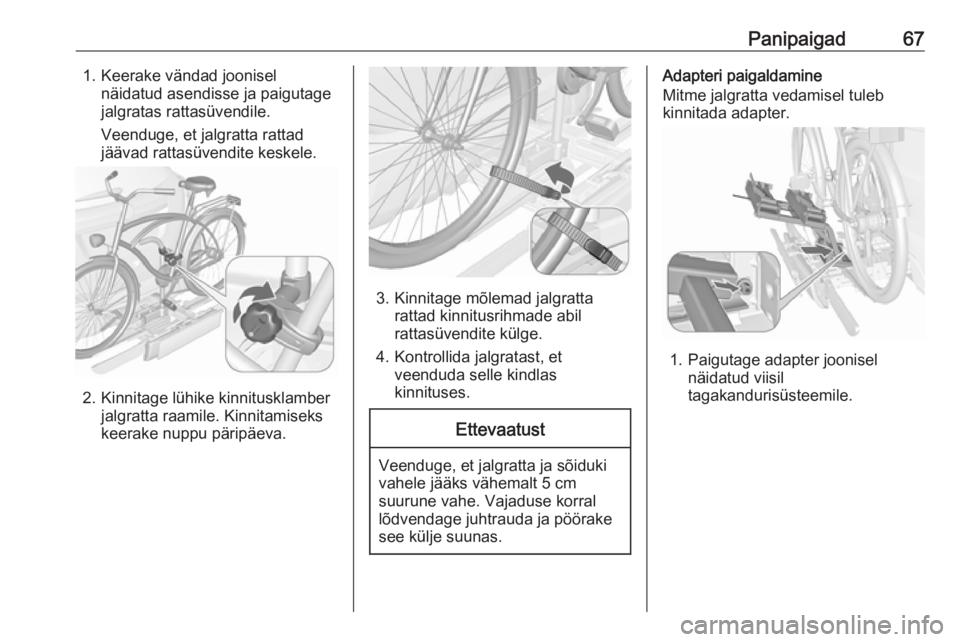

Panipaigad671. Keerake vändad jooniselnäidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.
3. Kinnitage mõlemad jalgratta rattad kinnitusrihmade abil
rattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.
Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake
see külje suunas.
Adapteri paigaldamine
Mitme jalgratta vedamisel tuleb
kinnitada adapter.
1. Paigutage adapter joonisel
näidatud viisil
tagakandurisüsteemile.

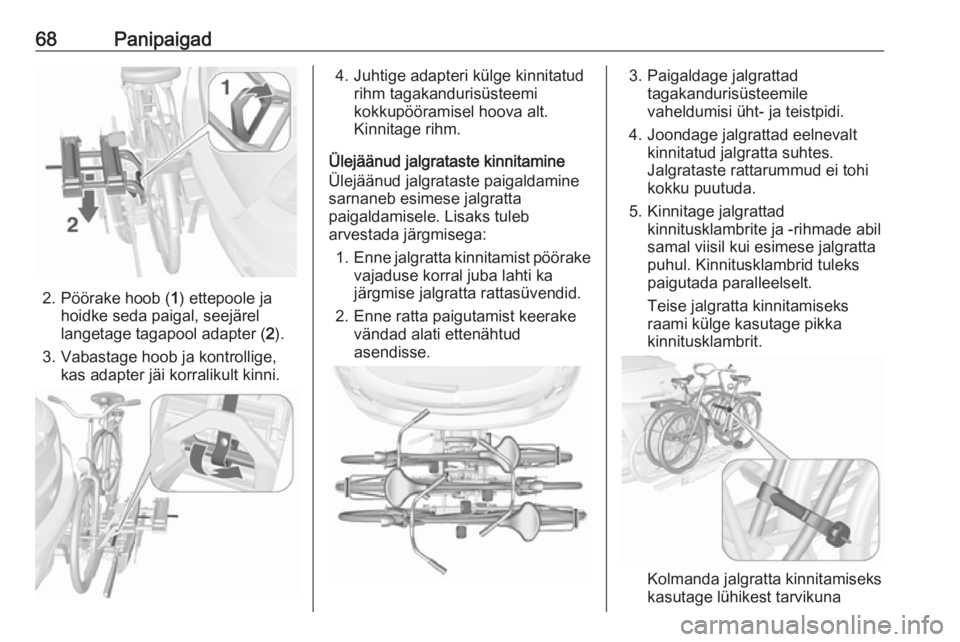

68Panipaigad
2. Pöörake hoob (1) ettepoole ja
hoidke seda paigal, seejärel
langetage tagapool adapter ( 2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatud rihm tagakandurisüsteemi
kokkupööramisel hoova alt.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Lisaks tuleb
arvestada järgmisega:
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.3. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks kasutage lühikest tarvikuna
