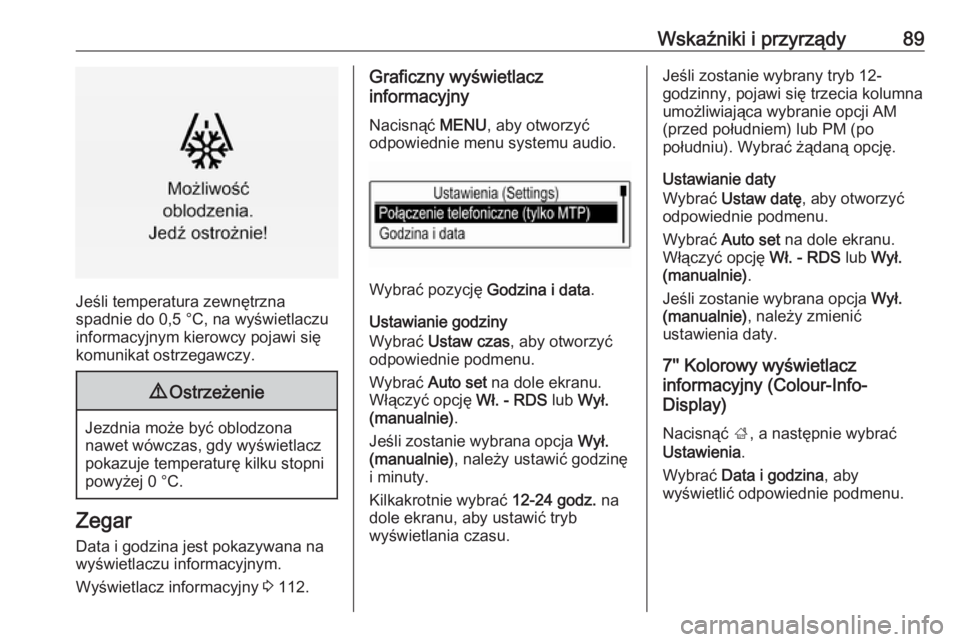

Wskaźniki i przyrządy89
Jeśli temperatura zewnętrzna
spadnie do 0,5 °C, na wyświetlaczu
informacyjnym kierowcy pojawi się komunikat ostrzegawczy.
9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
Data i godzina jest pokazywana na
wyświetlaczu informacyjnym.
Wyświetlacz informacyjny 3 112.
Graficzny wyświetlacz
informacyjny
Nacisnąć MENU, aby otworzyć
odpowiednie menu systemu audio.
Wybrać pozycję Godzina i data.
Ustawianie godziny
Wybrać Ustaw czas , aby otworzyć
odpowiednie podmenu.
Wybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy ustawić godzinę
i minuty.
Kilkakrotnie wybrać 12-24 godz. na
dole ekranu, aby ustawić tryb
wyświetlania czasu.
Jeśli zostanie wybrany tryb 12-
godzinny, pojawi się trzecia kolumna
umożliwiająca wybranie opcji AM
(przed południem) lub PM (po
południu). Wybrać żądaną opcję.
Ustawianie daty
Wybrać Ustaw datę , aby otworzyć
odpowiednie podmenu.
Wybrać Auto set na dole ekranu.
Włączyć opcję Wł. - RDS lub Wył.
(manualnie) .
Jeśli zostanie wybrana opcja Wył.
(manualnie) , należy zmienić
ustawienia daty.
7'' Kolorowy wyświetlacz
informacyjny (Colour-Info-
Display)
Nacisnąć ;, a następnie wybrać
Ustawienia .
Wybrać Data i godzina , aby
wyświetlić odpowiednie podmenu.

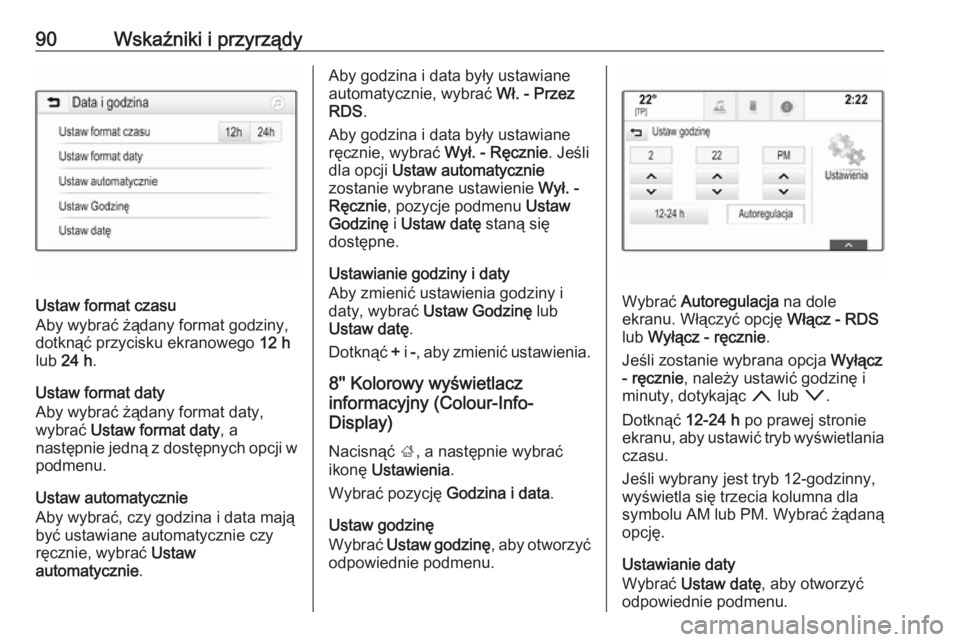

90Wskaźniki i przyrządy
Ustaw format czasu
Aby wybrać żądany format godziny,
dotknąć przycisku ekranowego 12 h
lub 24 h .
Ustaw format daty
Aby wybrać żądany format daty,
wybrać Ustaw format daty , a
następnie jedną z dostępnych opcji w
podmenu.
Ustaw automatycznie
Aby wybrać, czy godzina i data mają być ustawiane automatycznie czy
ręcznie, wybrać Ustaw
automatycznie .
Aby godzina i data były ustawiane
automatycznie, wybrać Wł. - Przez
RDS .
Aby godzina i data były ustawiane
ręcznie, wybrać Wył. - Ręcznie. Jeśli
dla opcji Ustaw automatycznie
zostanie wybrane ustawienie Wył. -
Ręcznie , pozycje podmenu Ustaw
Godzinę i Ustaw datę staną się
dostępne.
Ustawianie godziny i daty
Aby zmienić ustawienia godziny i
daty, wybrać Ustaw Godzinę lub
Ustaw datę .
Dotknąć + i -, aby zmienić ustawienia.
8'' Kolorowy wyświetlacz
informacyjny (Colour-Info-
Display)
Nacisnąć ;, a następnie wybrać
ikonę Ustawienia .
Wybrać pozycję Godzina i data.
Ustaw godzinę
Wybrać Ustaw godzinę , aby otworzyć
odpowiednie podmenu.
Wybrać Autoregulacja na dole
ekranu. Włączyć opcję Włącz - RDS
lub Wyłącz - ręcznie .
Jeśli zostanie wybrana opcja Wyłącz
- ręcznie , należy ustawić godzinę i
minuty, dotykając n lub o.
Dotknąć 12-24 h po prawej stronie
ekranu, aby ustawić tryb wyświetlania czasu.
Jeśli wybrany jest tryb 12-godzinny,
wyświetla się trzecia kolumna dla
symbolu AM lub PM. Wybrać żądaną
opcję.
Ustawianie daty
Wybrać Ustaw datę , aby otworzyć
odpowiednie podmenu.

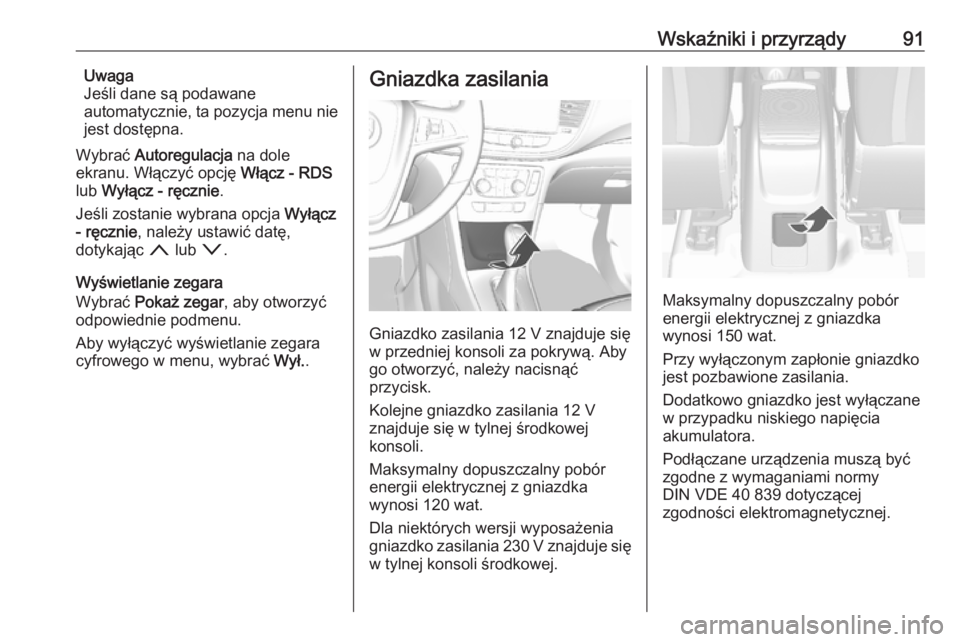

Wskaźniki i przyrządy91Uwaga
Jeśli dane są podawane
automatycznie, ta pozycja menu nie
jest dostępna.
Wybrać Autoregulacja na dole
ekranu. Włączyć opcję Włącz - RDS
lub Wyłącz - ręcznie .
Jeśli zostanie wybrana opcja Wyłącz
- ręcznie , należy ustawić datę,
dotykając n lub o.
Wyświetlanie zegara
Wybrać Pokaż zegar , aby otworzyć
odpowiednie podmenu.
Aby wyłączyć wyświetlanie zegara
cyfrowego w menu, wybrać Wył..Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w przedniej konsoli za pokrywą. Aby
go otworzyć, należy nacisnąć
przycisk.
Kolejne gniazdko zasilania 12 V
znajduje się w tylnej środkowej
konsoli.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Dla niektórych wersji wyposażenia
gniazdko zasilania 230 V znajduje się
w tylnej konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 150 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Dodatkowo gniazdko jest wyłączane
w przypadku niskiego napięcia
akumulatora.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.

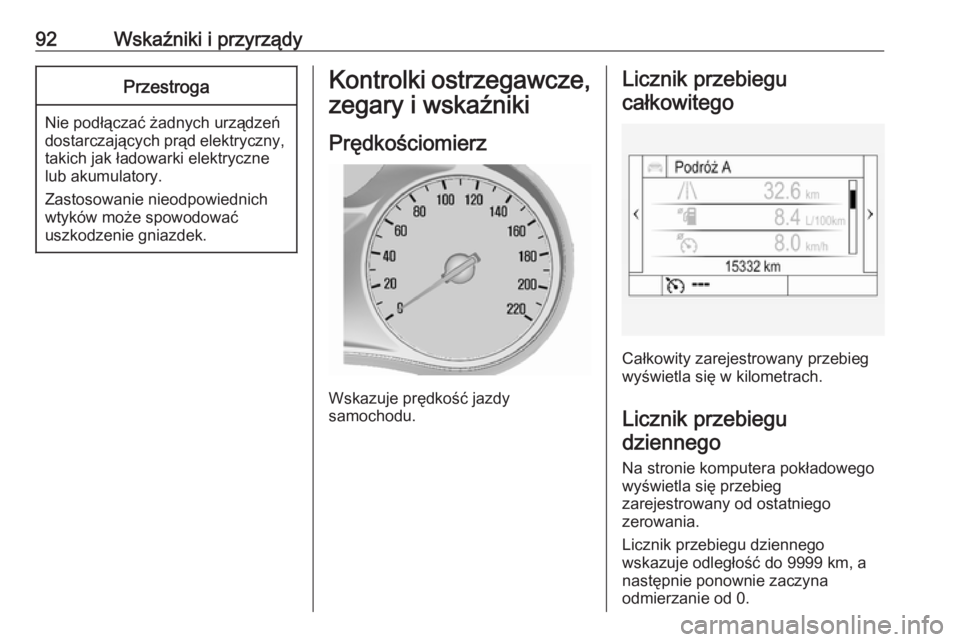

92Wskaźniki i przyrządyPrzestroga
Nie podłączać żadnych urządzeń
dostarczających prąd elektryczny, takich jak ładowarki elektrycznelub akumulatory.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.

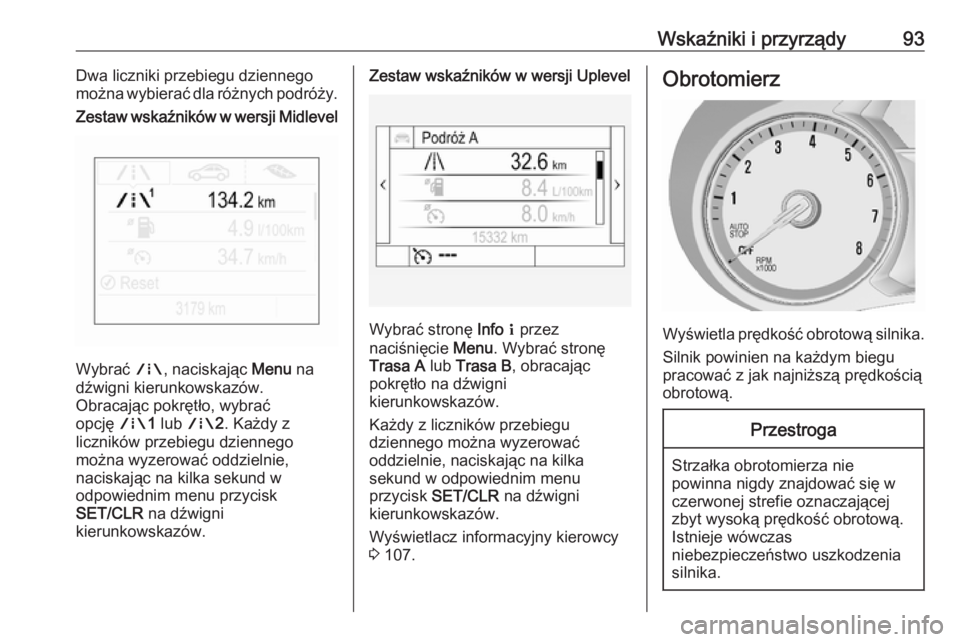

Wskaźniki i przyrządy93Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji Midlevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło, wybrać
opcję ;1 lub ;2. Każdy z
liczników przebiegu dziennego można wyzerować oddzielnie,
naciskając na kilka sekund w
odpowiednim menu przycisk
SET/CLR na dźwigni
kierunkowskazów.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info Q przez
naciśnięcie Menu. Wybrać stronę
Trasa A lub Trasa B , obracając
pokrętło na dźwigni
kierunkowskazów.
Każdy z liczników przebiegu
dziennego można wyzerować
oddzielnie, naciskając na kilka
sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.
Wyświetlacz informacyjny kierowcy
3 107.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

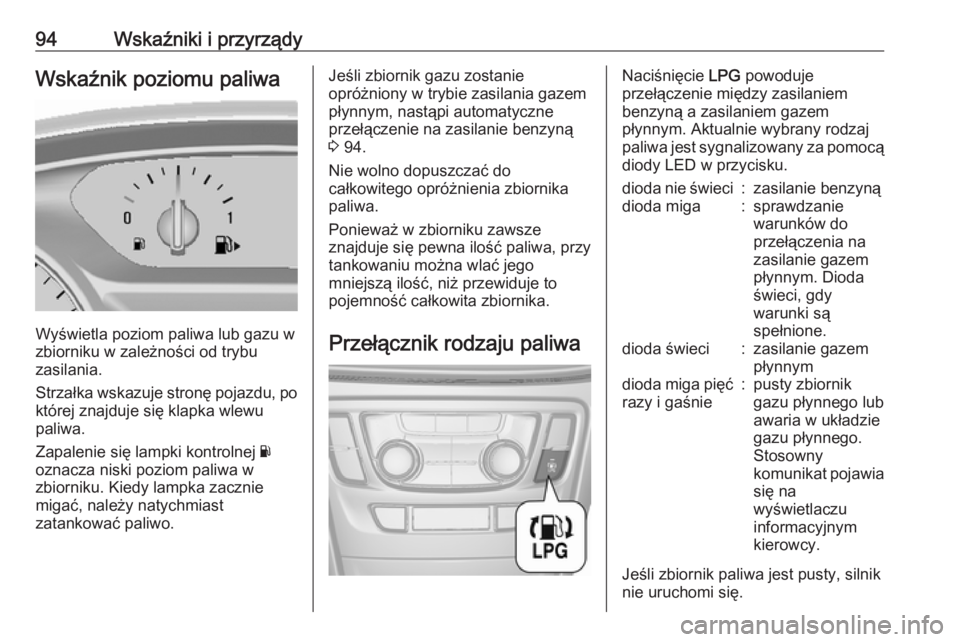

94Wskaźniki i przyrządyWskaźnik poziomu paliwa
Wyświetla poziom paliwa lub gazu w
zbiorniku w zależności od trybu
zasilania.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Jeśli zbiornik gazu zostanie
opróżniony w trybie zasilania gazem
płynnym, nastąpi automatyczne
przełączenie na zasilanie benzyną
3 94.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwaNaciśnięcie LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym. Aktualnie wybrany rodzaj paliwa jest sygnalizowany za pomocą diody LED w przycisku.dioda nie świeci:zasilanie benzynądioda miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy
warunki są
spełnione.dioda świeci:zasilanie gazem
płynnymdioda miga pięć
razy i gaśnie:pusty zbiornik
gazu płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia się na
wyświetlaczu
informacyjnym
kierowcy.
Jeśli zbiornik paliwa jest pusty, silnik
nie uruchomi się.

Wskaźniki i przyrządy95Wybrany tryb zasilania paliwem jest
zapamiętywany i zostanie ponownie aktywowany w następnym cyklu
zapłonowym, jeśli pozwolą na to
warunki.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Podczas automatycznego
przełączania z trybu zasilania
benzyną na tryb zasilania gazem
może być zauważalne krótkie
opóźnienie w odbiorze mocy z silnika.
Przynajmniej raz na pół roku należy
zużyć na tyle dużo benzyny w
zbiorniku, aby zaświeciła się lampka
kontrolna Y, a następnie zatankować
pojazd. Umożliwi to utrzymanie
odpowiedniej jakości paliwa w
zbiorniku i zapewni prawidłowe
działanie układu zasilania benzyną.
W regularnych odstępach czasu
należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.
Gaz płynny 3 190.Usterki i środki zaradcze
Jeśli nie można włączyć trybu
zasilania gazem, sprawdzić
następujące elementy:
● Czy w zbiorniku znajduje się dostatecznie dużo gazu
płynnego?
● Czy poziom benzyny w zbiorniku
jest wystarczający, aby
umożliwić rozruch?
Przy ekstremalnych temperaturach i
określonym składzie gazu w zbiorniku przełączenie na zasilanie gazem
może trwać nieco dłużej.
W sytuacjach nadzwyczajnych może
również nastąpić przełączenie z
powrotem na zasilanie benzyną, jeśli
nie są spełnione minimalne
wymagania dla trybu zasilania
gazem. Jeśli warunki na to pozwalają,
może istnieć możliwość ręcznego
przełączenia z powrotem na zasilanie gazem płynnym.
W przypadku wszelkich innych
usterek należy skorzystać z pomocy
warsztatu.Przestroga
Aby zachować ważność gwarancji
na układ zasilania LPG oraz
zapewnić jego bezpieczeństwo,
naprawę i regulację należy
powierzać wyłącznie
wykwalifikowanym specjalistom.
Gaz płynny jest na etapie produkcji
nawaniany środkiem nadającym mu specjalny zapach, dzięki czemu
możliwe jest szybkie wykrycie
ewentualnych nieszczelności.
9 Ostrzeżenie
W razie wyczucia zapachu gazu w
pojeździe lub w jego
bezpośrednim otoczeniu
natychmiast przełączyć na tryb
zasilania benzyną. Dlatego
podczas tankowania nie wolno
palić. Nie zbliżać się z otwartym
ogniem ani innym źródłem
zapłonu.

96Wskaźniki i przyrządyJeśli zapach gazu nie zniknął, nie
uruchamiać silnika. Przyczynę usterki należy usunąć w warsztacie.
Podczas korzystania z podziemnych
parkingów należy przestrzegać
obowiązujących na nich zasad oraz lokalnych przepisów prawa.
Uwaga
W razie wypadku należy wyłączyć zapłon i światła.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50:temperatura robocza
silnika nie została jeszcze osiągniętaśrod‐
kowa
część
skali:normalna temperatura
pracy silnika130:temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 107.

Wskaźniki i przyrządy97Na wyświetlaczu w wersji Midlevel
wybrać menu Opcje ?, naciskając
MENU na dźwigni kierunkowskazów.
Obrócić pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Uplevel
wybrać menu Informacje Q,
naciskając MENU na dźwigni
kierunkowskazów. Obrócić pokrętło, aby wybrać stronę Pozostała
żywotność oleju .
Pozostały okres żywotności oleju jest
wskazywany w procentach.
ResetowanieAby zresetować wskazanie, nacisnąć
SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym okresem żywotności
oleju silnikowego musi być aktywna.
Zapłon musi być włączony, a silnik nie
może pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 107.
Informacje dotyczące czynności
serwisowych 3 245.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Lampki kontrolne na desce
rozdzielczej
Dostępne są dwie wersje zestawów
wskaźników:

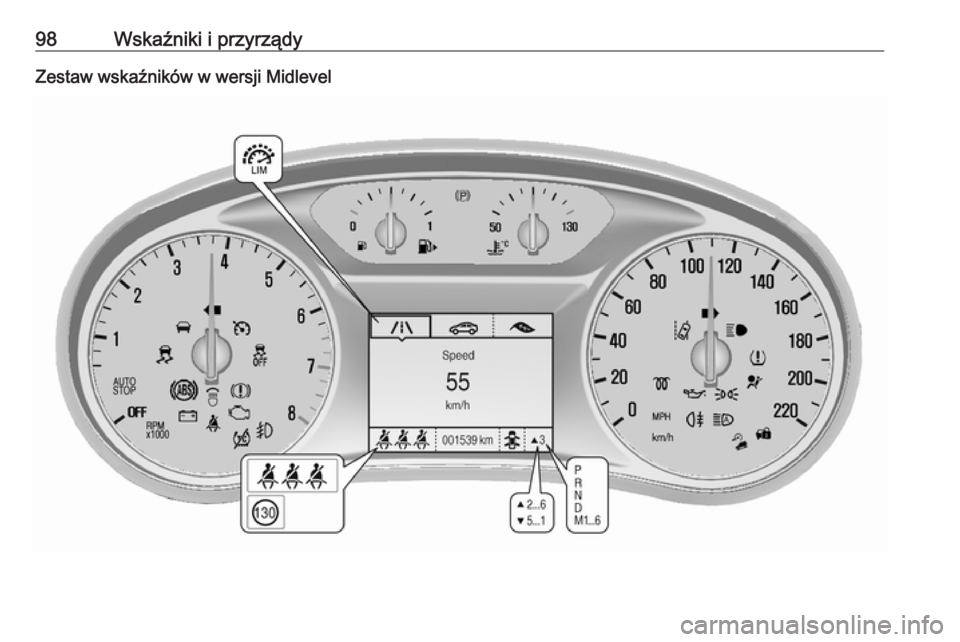

98Wskaźniki i przyrządyZestaw wskaźników w wersji Midlevel
