OPEL MOKKA X 2018 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)

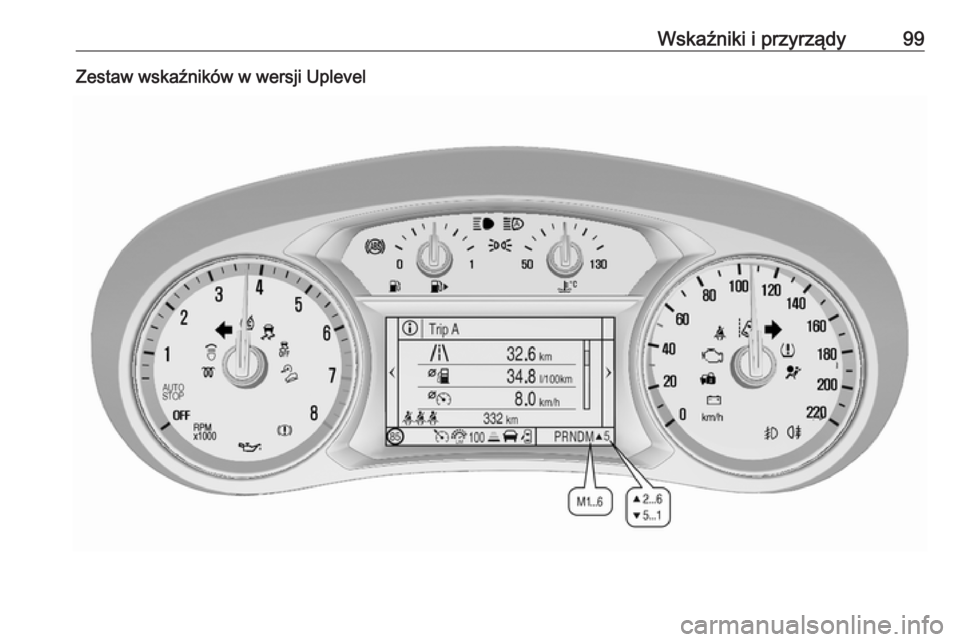

Wskaźniki i przyrządy99Zestaw wskaźników w wersji Uplevel

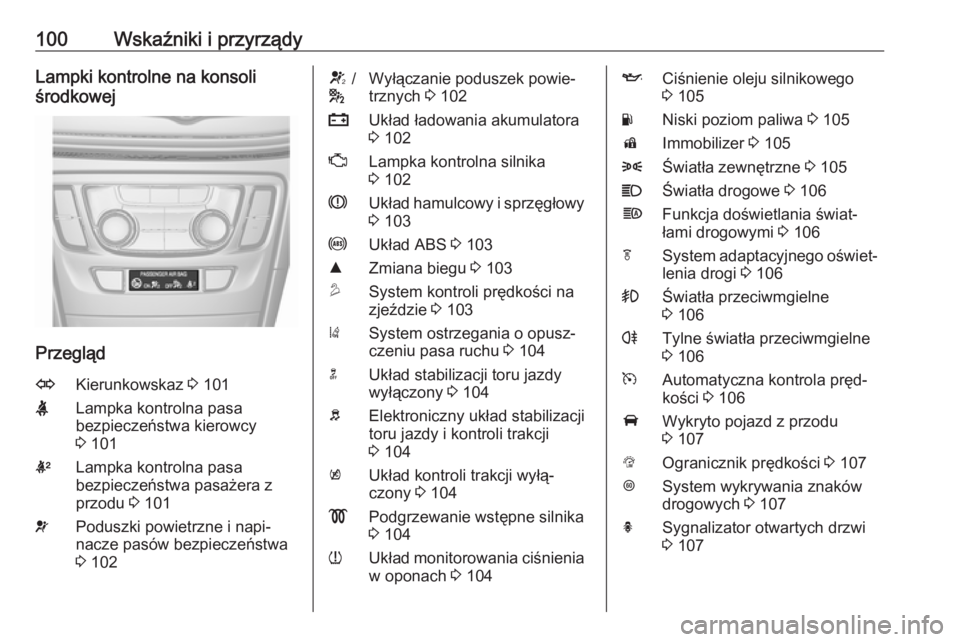

100Wskaźniki i przyrządyLampki kontrolne na konsoli
środkowej
Przegląd
OKierunkowskaz 3 101XLampka kontrolna pasa
bezpieczeństwa kierowcy
3 101kLampka kontrolna pasa
bezpieczeństwa pasażera z
przodu 3 101vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 102V /
*Wyłączanie poduszek powie‐
trznych 3 102pUkład ładowania akumulatora
3 102ZLampka kontrolna silnika
3 102RUkład hamulcowy i sprzęgłowy
3 103uUkład ABS 3 103RZmiana biegu 3 103uSystem kontroli prędkości na
zjeździe 3 103)System ostrzegania o opusz‐
czeniu pasa ruchu 3 104nUkład stabilizacji toru jazdy
wyłączony 3 104bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 104kUkład kontroli trakcji wyłą‐
czony 3 104!Podgrzewanie wstępne silnika
3 104wUkład monitorowania ciśnienia
w oponach 3 104ICiśnienie oleju silnikowego
3 105YNiski poziom paliwa 3 105dImmobilizer 3 1058Światła zewnętrzne 3 105CŚwiatła drogowe 3 106fFunkcja doświetlania świat‐
łami drogowymi 3 106fSystem adaptacyjnego oświet‐
lenia drogi 3 106>Światła przeciwmgielne
3 106rTylne światła przeciwmgielne
3 106mAutomatyczna kontrola pręd‐
kości 3 106AWykryto pojazd z przodu
3 107LOgranicznik prędkości 3 107LSystem wykrywania znaków
drogowych 3 107hSygnalizator otwartych drzwi
3 107

Wskaźniki i przyrządy101KierunkowskazLampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 210,
bezpieczniki 3 214.
Kierunkowskazy 3 136.Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera w
środkowej konsoli świeci lub miga na
czerwono gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Po uruchomieniu silnika, dopóki nie zostanie zapięty pas
bezpieczeństwa.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Midlevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 48.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po
uruchomieniu silnika.
Lampka świeci w kolorze szarym Pas bezpieczeństwa nie jest zapięty.

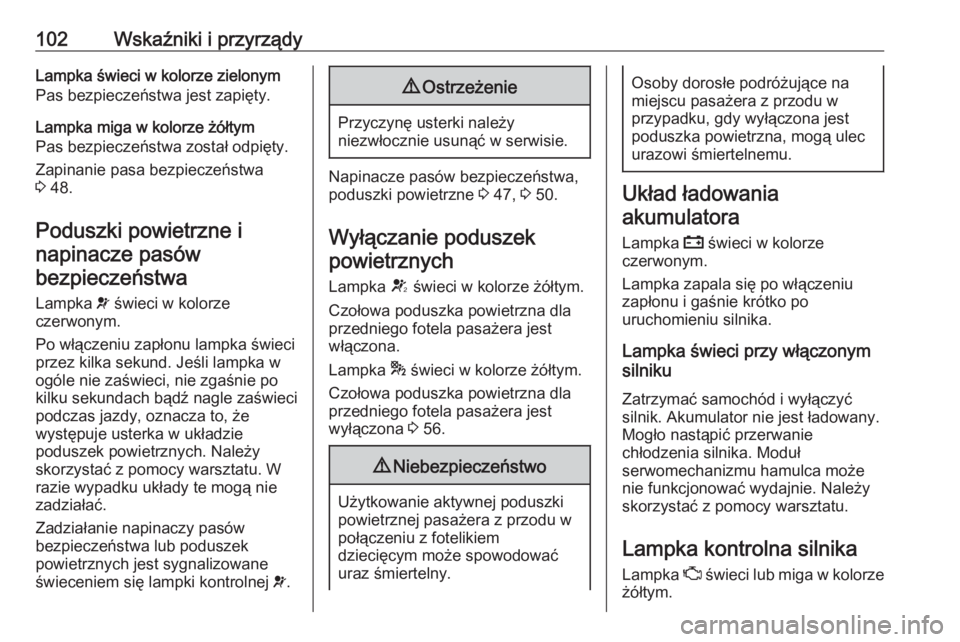

102Wskaźniki i przyrządyLampka świeci w kolorze zielonymPas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 48.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka świeci
przez kilka sekund. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
kilku sekundach bądź nagle zaświeci
podczas jazdy, oznacza to, że
występuje usterka w układzie
poduszek powietrznych. Należy
skorzystać z pomocy warsztatu. W
razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9
Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 47, 3 50.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 56.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.

Wskaźniki i przyrządy103Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy isprzęgłowy
Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie
jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 207.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 167.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 166.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.
System kontroli prędkości
na zjeździe
Lampka u świeci lub miga w kolorze
zielonym.
Lampka świeci w kolorze
zielonym
System jest gotowy do działania.
Lampka miga na zielonoSystem działa.

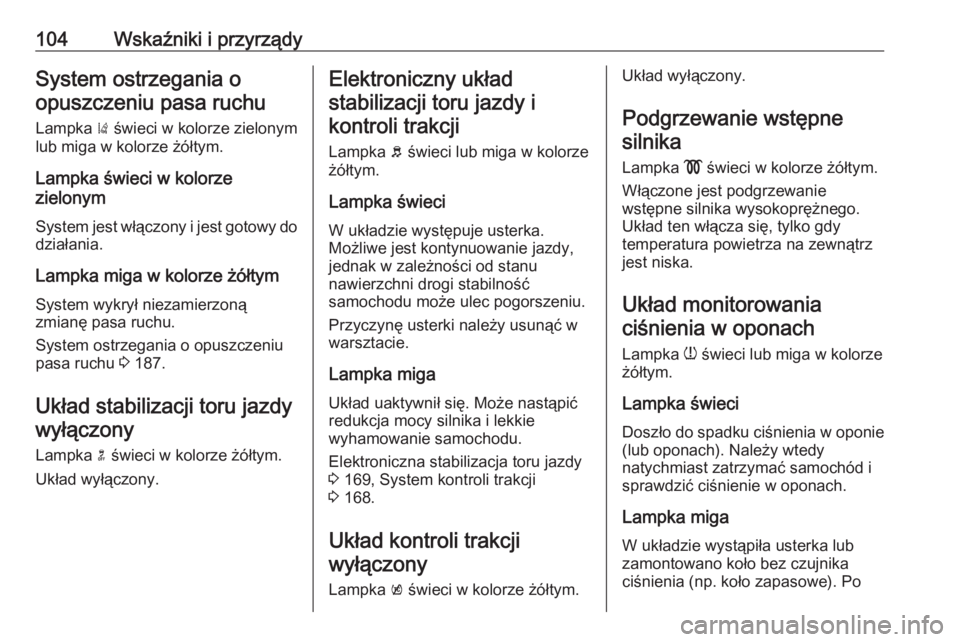

104Wskaźniki i przyrządySystem ostrzegania oopuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka miga w kolorze żółtym System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 187.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.
Układ wyłączony.Elektroniczny układ stabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 169, System kontroli trakcji
3 168.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.Układ wyłączony.
Podgrzewanie wstępne silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne silnika wysokoprężnego.
Układ ten włącza się, tylko gdy
temperatura powietrza na zewnątrz
jest niska.
Układ monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci
Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po

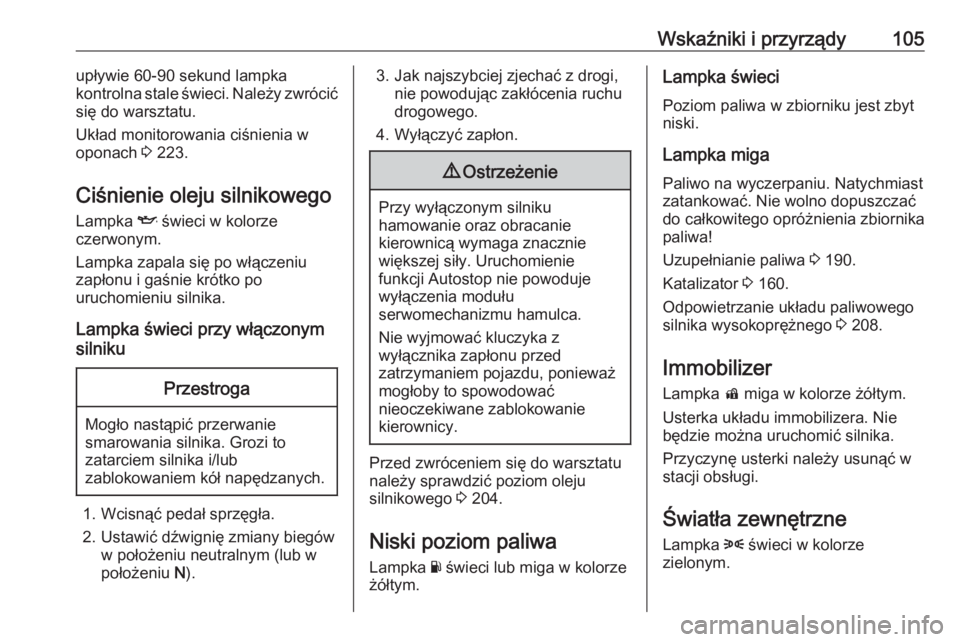

Wskaźniki i przyrządy105upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 223.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi,
nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 204.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt niski.
Lampka miga
Paliwo na wyczerpaniu. Natychmiast
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 190.
Katalizator 3 160.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 208.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
będzie można uruchomić silnika.
Przyczynę usterki należy usunąć w
stacji obsługi.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.

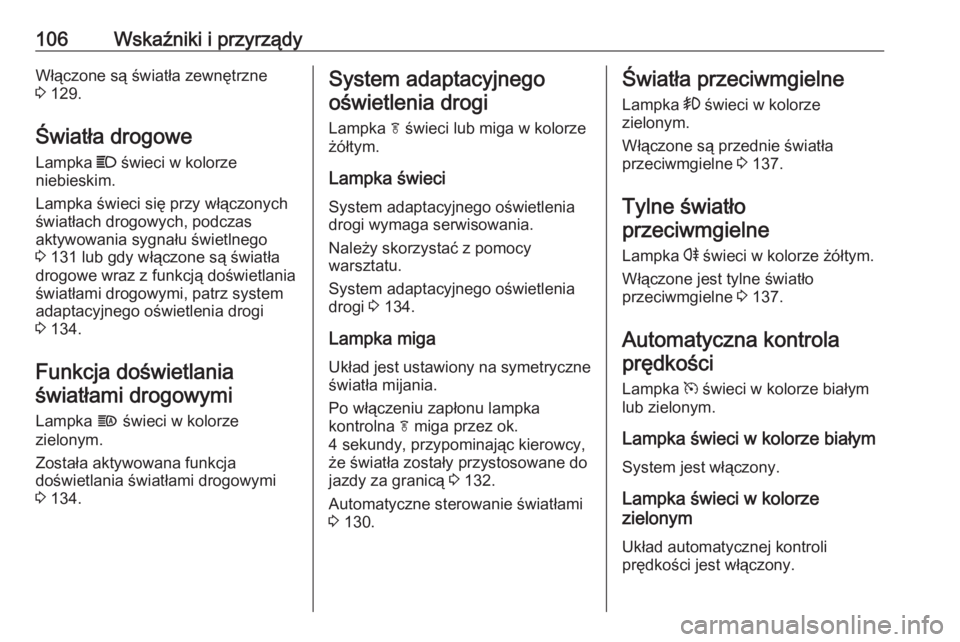

106Wskaźniki i przyrządyWłączone są światła zewnętrzne
3 129.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 131 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi, patrz system
adaptacyjnego oświetlenia drogi
3 134.
Funkcja doświetlania światłami drogowymi
Lampka f świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi
3 134.System adaptacyjnego
oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
System adaptacyjnego oświetlenia
drogi wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
System adaptacyjnego oświetlenia
drogi 3 134.
Lampka miga
Układ jest ustawiony na symetryczne
światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 132.
Automatyczne sterowanie światłami 3 130.Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 137.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 137.
Automatyczna kontrola prędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.

Wskaźniki i przyrządy107Automatyczna kontrola prędkości
3 171.
Wykryto pojazd z przodu Lampka A świeci na zielono lub
żółto.
Lampka świeci w kolorze
zielonym
Wykryto pojazd z przodu poruszający się po tym samym pasie.
Lampka świeci w kolorze żółtym Odległość od pojazdu
poprzedzającego nadmiernie się
zmniejszyła lub pojazd zbyt szybko
zbliża się do innego pojazdu.
Ostrzeżenie o zderzeniu czołowym
3 175.
Ograniczenie prędkości jazdy
Lampka L świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.Lampka świeci w kolorze
zielonym
Ograniczenie prędkości jazdy jest aktywne. Ustawiona prędkość
wyświetla się obok symbolu L.
Ogranicznik prędkości 3 173.
System rozpoznawania znaków drogowych
L wyświetla wykryte znaki drogowe
jako lampki kontrolne.
System wykrywania znaków
drogowych 3 183.
Sygnalizator otwartych drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
informacyjne
Wyświetlacz informacyjny kierowcy
Wyświetlacz informacyjny kierowcyznajduje się w zestawie wskaźników.
W zależności od wersji pojazdu i
zestawu wskaźników, wyświetlacz
informacyjny kierowcy jest dostępny
w wersji Midlevel lub Uplevel.
Wyświetlacz informacyjny kierowcy
pokazuje w zależności od
wyposażenia:
● licznik przebiegu całkowitego i dziennego
● informacje o pojeździe
● informacje o podróży/paliwie ● informacje dotyczące ekonomiki jazdy
● komunikaty pojazdu i komunikaty
ostrzegawcze
● ustawienia pojazdu

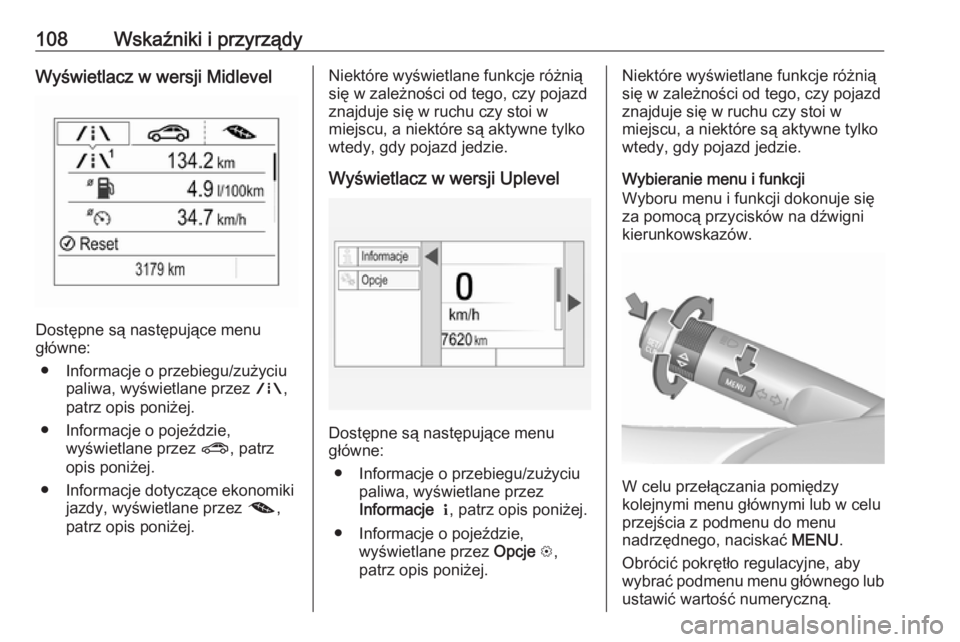

108Wskaźniki i przyrządyWyświetlacz w wersji Midlevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez ;,
patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez ?, patrz
opis poniżej.
● Informacje dotyczące ekonomiki jazdy, wyświetlane przez @,
patrz opis poniżej.
Niektóre wyświetlane funkcje różnią
się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wyświetlacz w wersji Uplevel
Dostępne są następujące menu
główne:
● Informacje o przebiegu/zużyciu paliwa, wyświetlane przez
Informacje Q , patrz opis poniżej.
● Informacje o pojeździe, wyświetlane przez Opcje L,
patrz opis poniżej.
Niektóre wyświetlane funkcje różnią się w zależności od tego, czy pojazd
znajduje się w ruchu czy stoi w
miejscu, a niektóre są aktywne tylko
wtedy, gdy pojazd jedzie.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.
