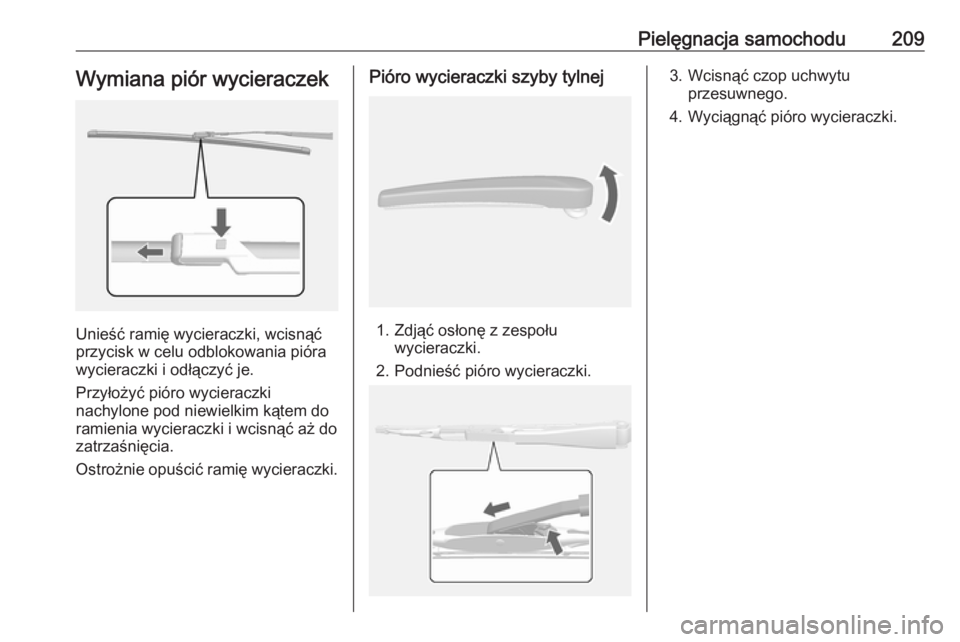

Pielęgnacja samochodu209Wymiana piór wycieraczek
Unieść ramię wycieraczki, wcisnąć
przycisk w celu odblokowania pióra
wycieraczki i odłączyć je.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
1. Zdjąć osłonę z zespołu wycieraczki.
2. Podnieść pióro wycieraczki.
3. Wcisnąć czop uchwytu przesuwnego.
4. Wyciągnąć pióro wycieraczki.

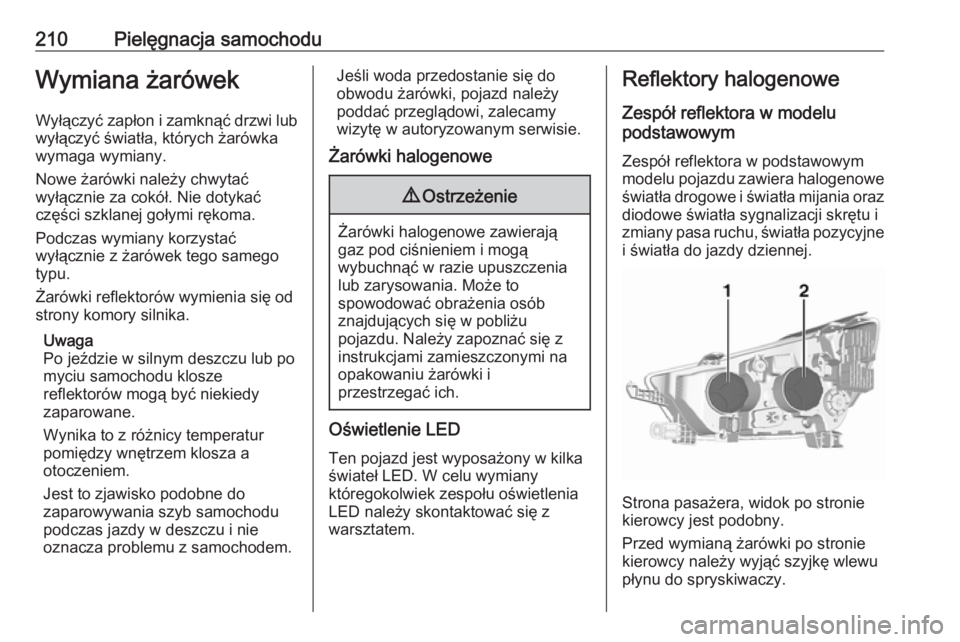

210Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Uwaga
Po jeździe w silnym deszczu lub po myciu samochodu klosze
reflektorów mogą być niekiedy
zaparowane.
Wynika to z różnicy temperatur
pomiędzy wnętrzem klosza a
otoczeniem.
Jest to zjawisko podobne do
zaparowywania szyb samochodu
podczas jazdy w deszczu i nie
oznacza problemu z samochodem.Jeśli woda przedostanie się do
obwodu żarówki, pojazd należy
poddać przeglądowi, zalecamy
wizytę w autoryzowanym serwisie.
Żarówki halogenowe9 Ostrzeżenie
Żarówki halogenowe zawierają
gaz pod ciśnieniem i mogą
wybuchnąć w razie upuszczenia
lub zarysowania. Może to
spowodować obrażenia osób
znajdujących się w pobliżu
pojazdu. Należy zapoznać się z
instrukcjami zamieszczonymi na
opakowaniu żarówki i
przestrzegać ich.
Oświetlenie LED
Ten pojazd jest wyposażony w kilka
świateł LED. W celu wymiany
któregokolwiek zespołu oświetlenia
LED należy skontaktować się z
warsztatem.
Reflektory halogenowe
Zespół reflektora w modelu
podstawowym
Zespół reflektora w podstawowym
modelu pojazdu zawiera halogenowe światła drogowe i światła mijania orazdiodowe światła sygnalizacji skrętu i
zmiany pasa ruchu, światła pozycyjne
i światła do jazdy dziennej.
Strona pasażera, widok po stronie
kierowcy jest podobny.
Przed wymianą żarówki po stronie
kierowcy należy wyjąć szyjkę wlewu
płynu do spryskiwaczy.

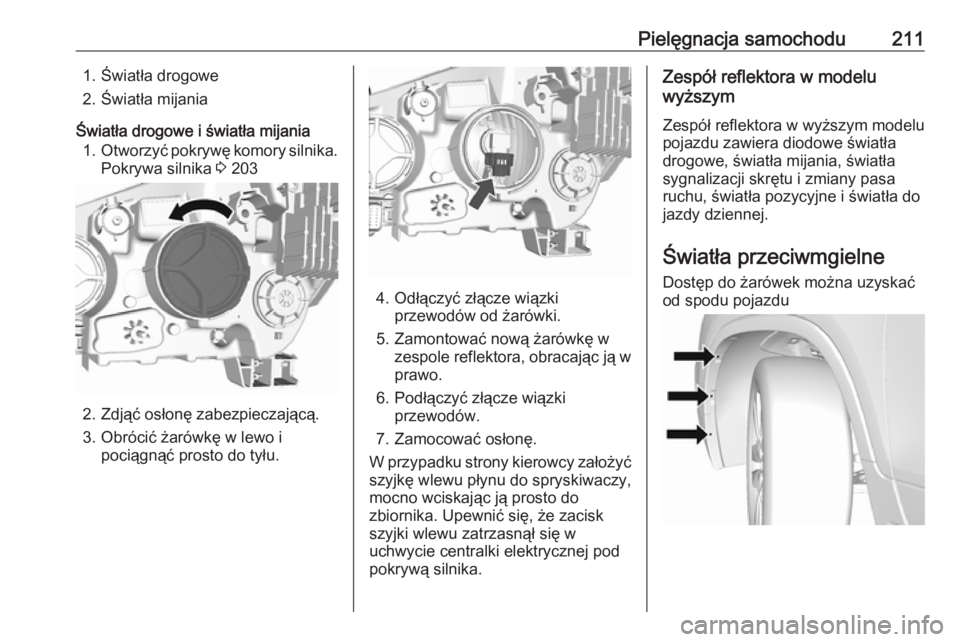

Pielęgnacja samochodu2111. Światła drogowe
2. Światła mijania
Światła drogowe i światła mijania 1. Otworzyć pokrywę komory silnika.
Pokrywa silnika 3 203
2. Zdjąć osłonę zabezpieczającą.
3. Obrócić żarówkę w lewo i pociągnąć prosto do tyłu.
4. Odłączyć złącze wiązkiprzewodów od żarówki.
5. Zamontować nową żarówkę w zespole reflektora, obracając ją wprawo.
6. Podłączyć złącze wiązki przewodów.
7. Zamocować osłonę.
W przypadku strony kierowcy założyć
szyjkę wlewu płynu do spryskiwaczy,
mocno wciskając ją prosto do
zbiornika. Upewnić się, że zacisk
szyjki wlewu zatrzasnął się w
uchwycie centralki elektrycznej pod pokrywą silnika.
Zespół reflektora w modelu
wyższym
Zespół reflektora w wyższym modelu
pojazdu zawiera diodowe światła
drogowe, światła mijania, światła
sygnalizacji skrętu i zmiany pasa
ruchu, światła pozycyjne i światła do
jazdy dziennej.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu

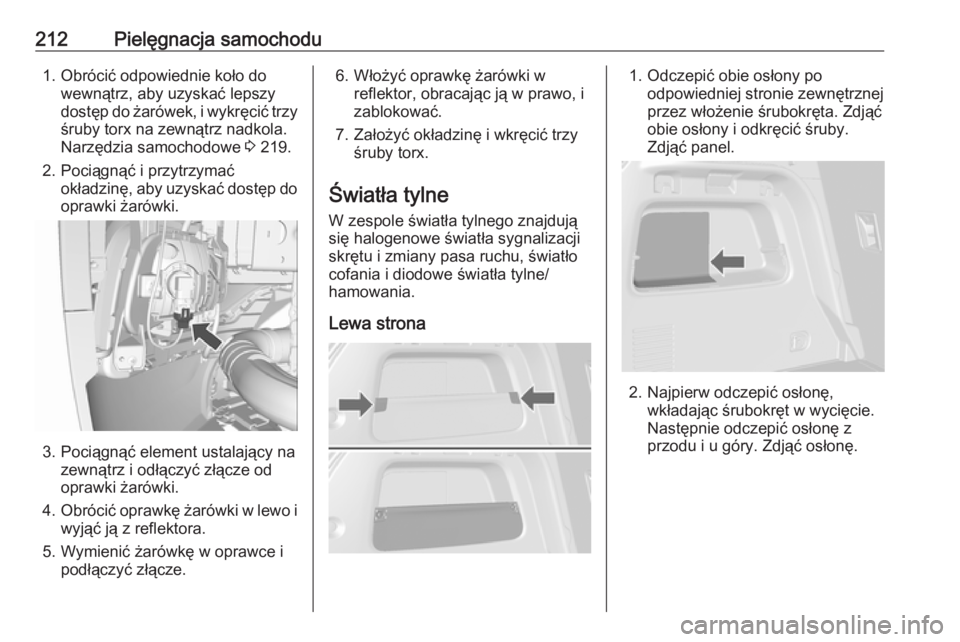

212Pielęgnacja samochodu1. Obrócić odpowiednie koło dowewnątrz, aby uzyskać lepszy
dostęp do żarówek, i wykręcić trzy
śruby torx na zewnątrz nadkola.
Narzędzia samochodowe 3 219.
2. Pociągnąć i przytrzymać okładzinę, aby uzyskać dostęp dooprawki żarówki.
3. Pociągnąć element ustalający na zewnątrz i odłączyć złącze od
oprawki żarówki.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki wreflektor, obracając ją w prawo, izablokować.
7. Założyć okładzinę i wkręcić trzy śruby torx.
Światła tylne
W zespole światła tylnego znajdują
się halogenowe światła sygnalizacji
skrętu i zmiany pasa ruchu, światło
cofania i diodowe światła tylne/
hamowania.

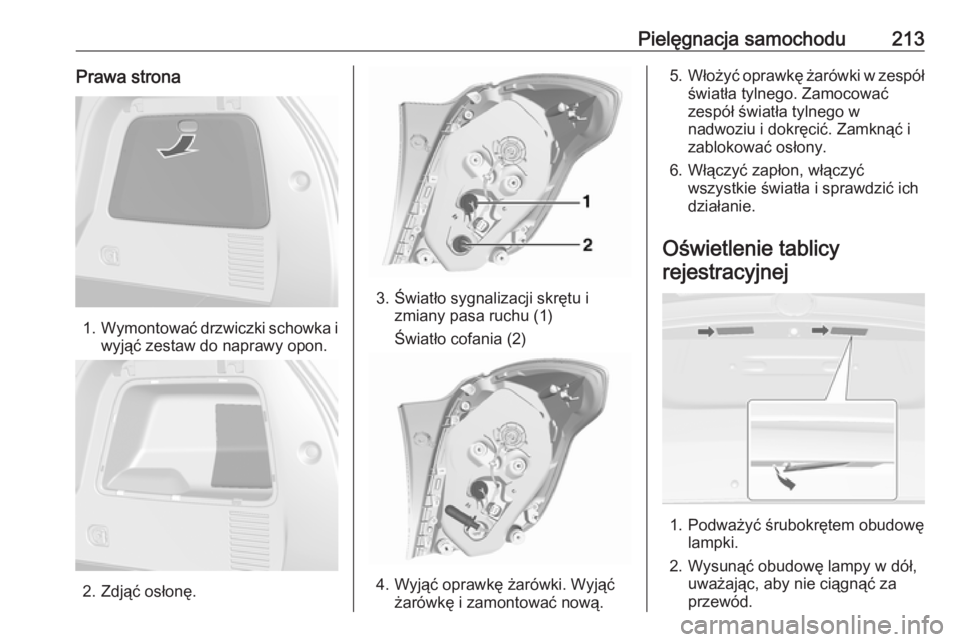

Lewa strona1. Odczepić obie osłony po odpowiedniej stronie zewnętrznej
przez włożenie śrubokręta. Zdjąć
obie osłony i odkręcić śruby.
Zdjąć panel.
2. Najpierw odczepić osłonę, wkładając śrubokręt w wycięcie.
Następnie odczepić osłonę z
przodu i u góry. Zdjąć osłonę.

Pielęgnacja samochodu213Prawa strona
1.Wymontować drzwiczki schowka i
wyjąć zestaw do naprawy opon.
2. Zdjąć osłonę.
3. Światło sygnalizacji skrętu i zmiany pasa ruchu (1)
Światło cofania (2)
4. Wyjąć oprawkę żarówki. Wyjąć żarówkę i zamontować nową.
5. Włożyć oprawkę żarówki w zespół
światła tylnego. Zamocować
zespół światła tylnego w
nadwoziu i dokręcić. Zamknąć i
zablokować osłony.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Oświetlenie tablicy rejestracyjnej
1. Podważyć śrubokrętem obudowę lampki.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.

214Pielęgnacja samochoduObrócić oprawkę żarówki w lewo,
aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamocować nową żarówkę.
4. Wsunąć oprawkę żarówki w obudowę lampy i obrócić w
prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z

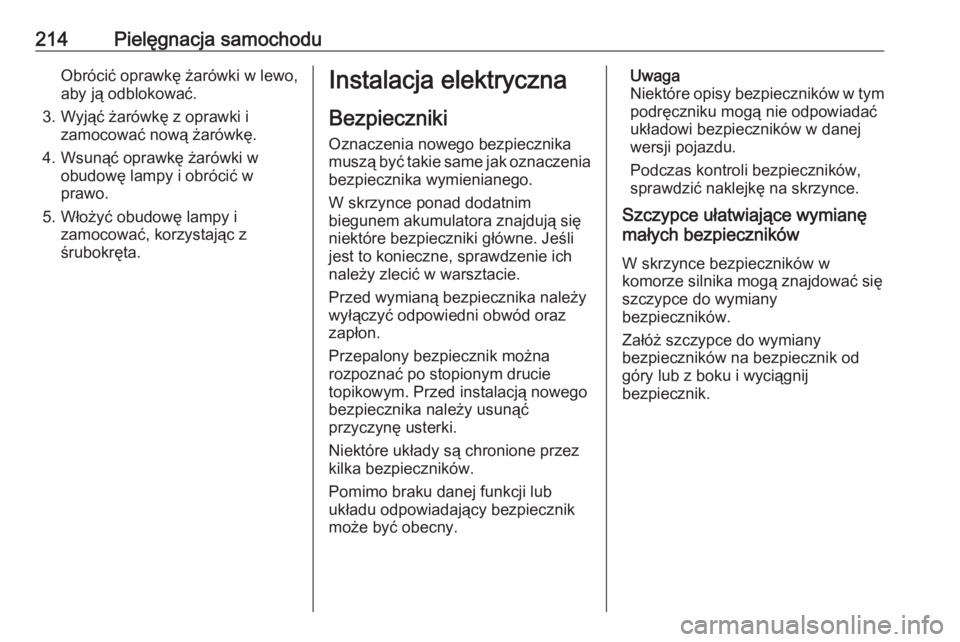

śrubokręta.Instalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W skrzynce ponad dodatnim
biegunem akumulatora znajdują się
niektóre bezpieczniki główne. Jeśli
jest to konieczne, sprawdzenie ich należy zlecić w warsztacie.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

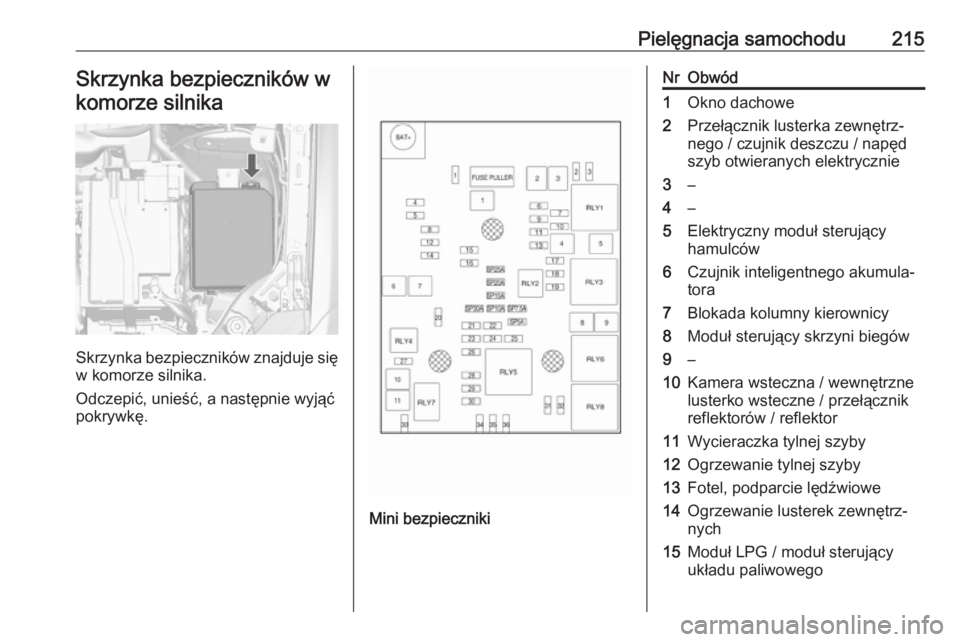

Pielęgnacja samochodu215Skrzynka bezpieczników wkomorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.

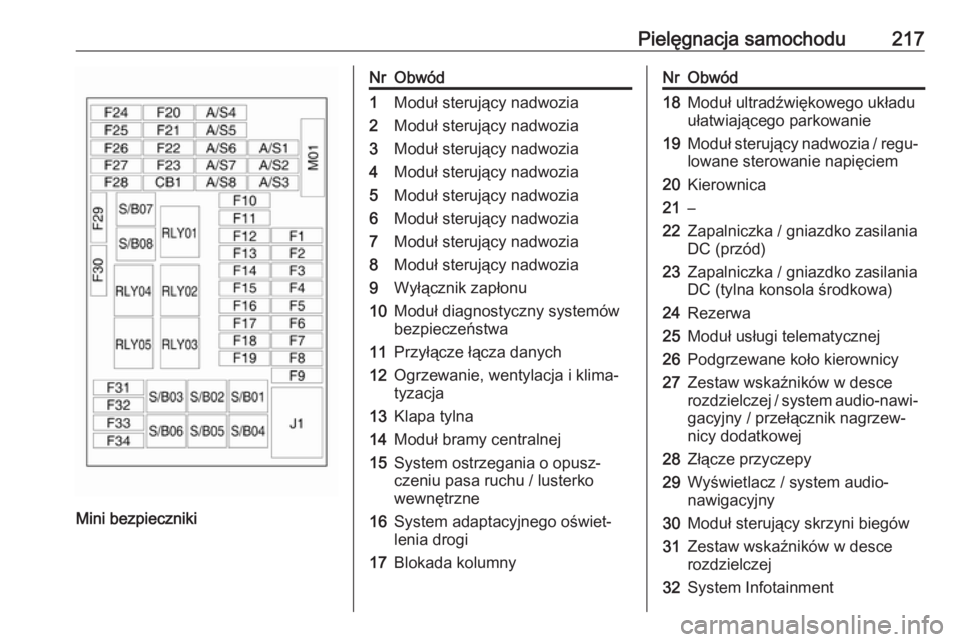

Mini bezpieczniki
NrObwód1Okno dachowe2Przełącznik lusterka zewnętrz‐
nego / czujnik deszczu / napęd
szyb otwieranych elektrycznie3–4–5Elektryczny moduł sterujący
hamulców6Czujnik inteligentnego akumula‐
tora7Blokada kolumny kierownicy8Moduł sterujący skrzyni biegów9–10Kamera wsteczna / wewnętrzne
lusterko wsteczne / przełącznik
reflektorów / reflektor11Wycieraczka tylnej szyby12Ogrzewanie tylnej szyby13Fotel, podparcie lędźwiowe14Ogrzewanie lusterek zewnętrz‐
nych15Moduł LPG / moduł sterujący
układu paliwowego

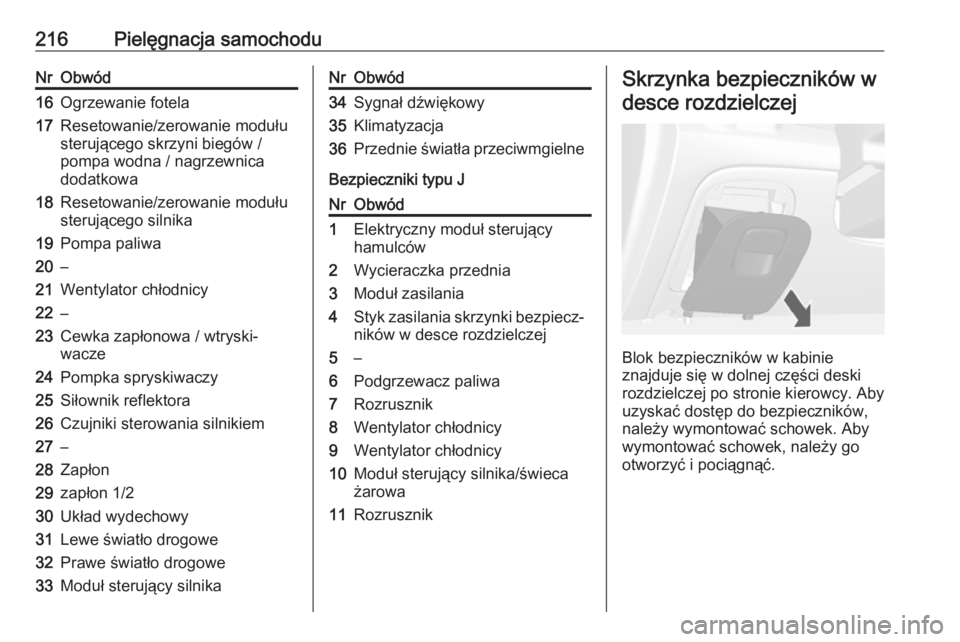

216Pielęgnacja samochoduNrObwód16Ogrzewanie fotela17Resetowanie/zerowanie modułu
sterującego skrzyni biegów /
pompa wodna / nagrzewnica
dodatkowa18Resetowanie/zerowanie modułu
sterującego silnika19Pompa paliwa20–21Wentylator chłodnicy22–23Cewka zapłonowa / wtryski‐
wacze24Pompka spryskiwaczy25Siłownik reflektora26Czujniki sterowania silnikiem27–28Zapłon29zapłon 1/230Układ wydechowy31Lewe światło drogowe32Prawe światło drogowe33Moduł sterujący silnikaNrObwód34Sygnał dźwiękowy35Klimatyzacja36Przednie światła przeciwmgielne
Bezpieczniki typu J
NrObwód1Elektryczny moduł sterujący
hamulców2Wycieraczka przednia3Moduł zasilania4Styk zasilania skrzynki bezpiecz‐ ników w desce rozdzielczej5–6Podgrzewacz paliwa7Rozrusznik8Wentylator chłodnicy9Wentylator chłodnicy10Moduł sterujący silnika/świeca
żarowa11RozrusznikSkrzynka bezpieczników w
desce rozdzielczej
Blok bezpieczników w kabinie
znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Abyuzyskać dostęp do bezpieczników,
należy wymontować schowek. Aby
wymontować schowek, należy go
otworzyć i pociągnąć.

Pielęgnacja samochodu217
Mini bezpieczniki
NrObwód1Moduł sterujący nadwozia2Moduł sterujący nadwozia3Moduł sterujący nadwozia4Moduł sterujący nadwozia5Moduł sterujący nadwozia6Moduł sterujący nadwozia7Moduł sterujący nadwozia8Moduł sterujący nadwozia9Wyłącznik zapłonu10Moduł diagnostyczny systemów
bezpieczeństwa11Przyłącze łącza danych12Ogrzewanie, wentylacja i klima‐
tyzacja13Klapa tylna14Moduł bramy centralnej15System ostrzegania o opusz‐
czeniu pasa ruchu / lusterko
wewnętrzne16System adaptacyjnego oświet‐
lenia drogi17Blokada kolumnyNrObwód18Moduł ultradźwiękowego układu
ułatwiającego parkowanie19Moduł sterujący nadwozia / regu‐
lowane sterowanie napięciem20Kierownica21–22Zapalniczka / gniazdko zasilania
DC (przód)23Zapalniczka / gniazdko zasilania
DC (tylna konsola środkowa)24Rezerwa25Moduł usługi telematycznej26Podgrzewane koło kierownicy27Zestaw wskaźników w desce
rozdzielczej / system audio-nawi‐
gacyjny / przełącznik nagrzew‐
nicy dodatkowej28Złącze przyczepy29Wyświetlacz / system audio-
nawigacyjny30Moduł sterujący skrzyni biegów31Zestaw wskaźników w desce
rozdzielczej32System Infotainment

218Pielęgnacja samochoduNrObwód33Złącze przyczepy34Moduł układu bezkluczykowego
odblokowania zamków i
rozruchu silnika

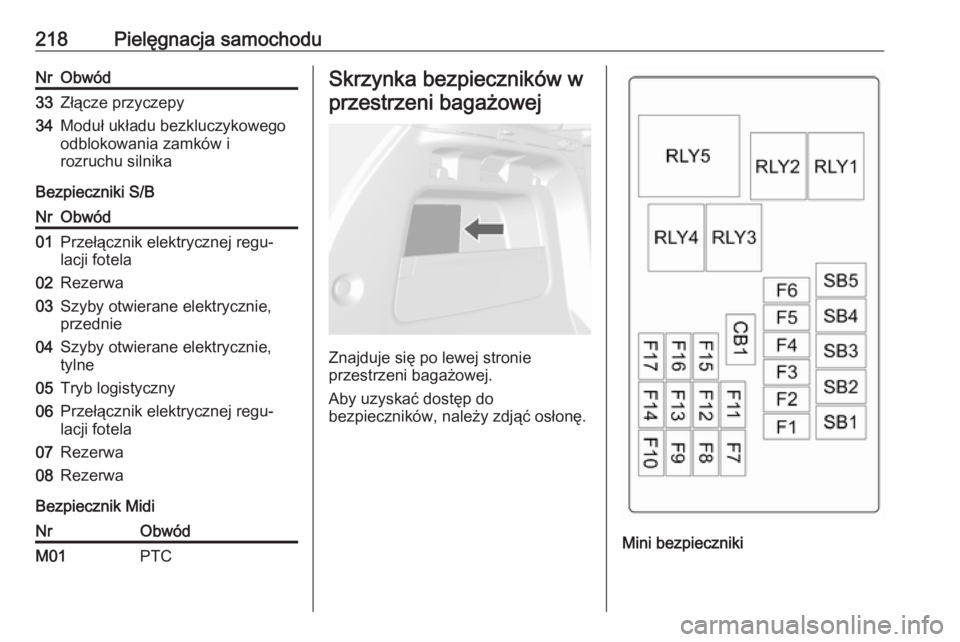

Bezpieczniki S/B
NrObwód01Przełącznik elektrycznej regu‐
lacji fotela02Rezerwa03Szyby otwierane elektrycznie,
przednie04Szyby otwierane elektrycznie,
tylne05Tryb logistyczny06Przełącznik elektrycznej regu‐
lacji fotela07Rezerwa08Rezerwa
Bezpiecznik Midi
NrObwódM01PTCSkrzynka bezpieczników w
przestrzeni bagażowej
Znajduje się po lewej stronie
przestrzeni bagażowej.
Aby uzyskać dostęp do
bezpieczników, należy zdjąć osłonę.
Mini bezpieczniki
