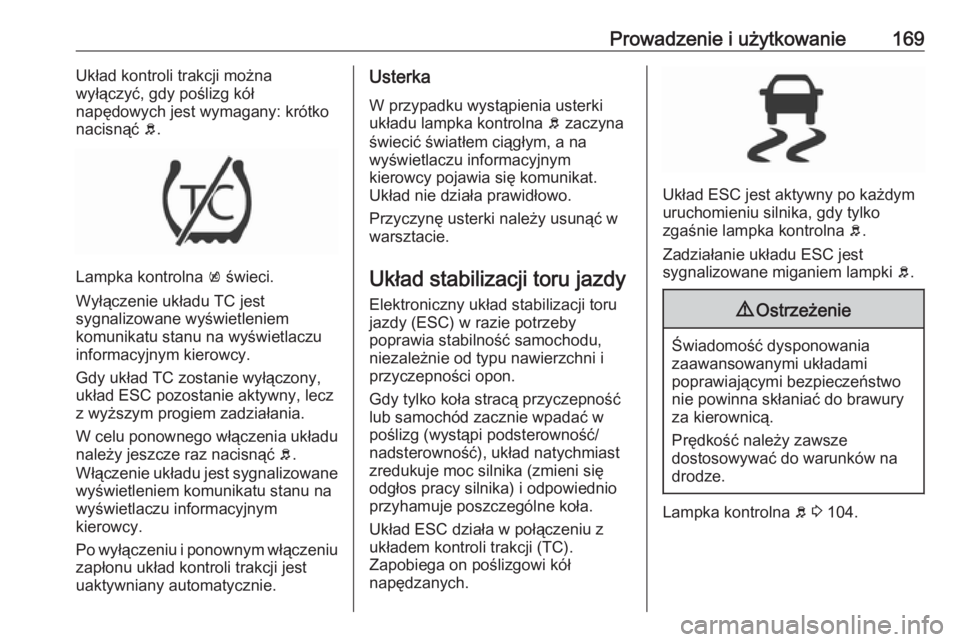

Prowadzenie i użytkowanie169Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć b.
Lampka kontrolna k świeci.
Wyłączenie układu TC jest
sygnalizowane wyświetleniem
komunikatu stanu na wyświetlaczu
informacyjnym kierowcy.
Gdy układ TC zostanie wyłączony,
układ ESC pozostanie aktywny, lecz
z wyższym progiem zadziałania.
W celu ponownego włączenia układu
należy jeszcze raz nacisnąć b.
Włączenie układu jest sygnalizowane wyświetleniem komunikatu stanu nawyświetlaczu informacyjnym
kierowcy.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Usterka
W przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy
Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon.
Gdy tylko koła stracą przyczepność
lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/
nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Układ ESC działa w połączeniu z
układem kontroli trakcji (TC).
Zapobiega on poślizgowi kół
napędzanych.
Układ ESC jest aktywny po każdym uruchomieniu silnika, gdy tylko
zgaśnie lampka kontrolna b.
Zadziałanie układu ESC jest
sygnalizowane miganiem lampki b.
9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 104.

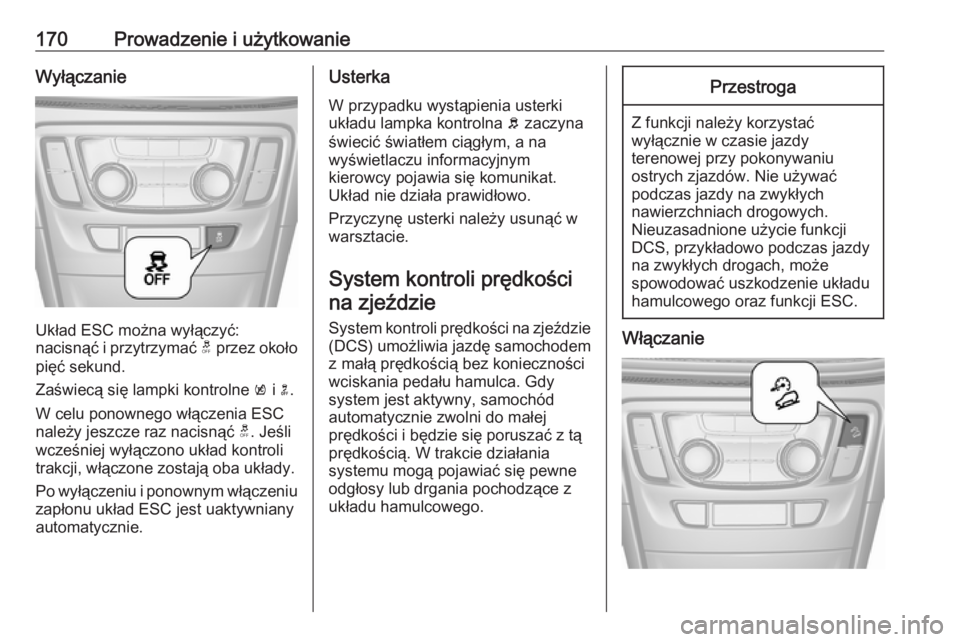

170Prowadzenie i użytkowanieWyłączanie
Układ ESC można wyłączyć:
nacisnąć i przytrzymać t przez około
pięć sekund.
Zaświecą się lampki kontrolne k i n.
W celu ponownego włączenia ESC
należy jeszcze raz nacisnąć t. Jeśli
wcześniej wyłączono układ kontroli
trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu zapłonu układ ESC jest uaktywniany
automatycznie.
Usterka
W przypadku wystąpienia usterki
układu lampka kontrolna b zaczyna
świecić światłem ciągłym, a na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Układ nie działa prawidłowo.
Przyczynę usterki należy usunąć w
warsztacie.
System kontroli prędkości na zjeździe
System kontroli prędkości na zjeździe(DCS) umożliwia jazdę samochodem z małą prędkością bez koniecznościwciskania pedału hamulca. Gdy
system jest aktywny, samochód
automatycznie zwolni do małej
prędkości i będzie się poruszać z tą
prędkością. W trakcie działania
systemu mogą pojawiać się pewne
odgłosy lub drgania pochodzące z
układu hamulcowego.Przestroga
Z funkcji należy korzystać
wyłącznie w czasie jazdy
terenowej przy pokonywaniu
ostrych zjazdów. Nie używać
podczas jazdy na zwykłych
nawierzchniach drogowych.
Nieuzasadnione użycie funkcji
DCS, przykładowo podczas jazdy
na zwykłych drogach, może
spowodować uszkodzenie układu
hamulcowego oraz funkcji ESC.
Włączanie

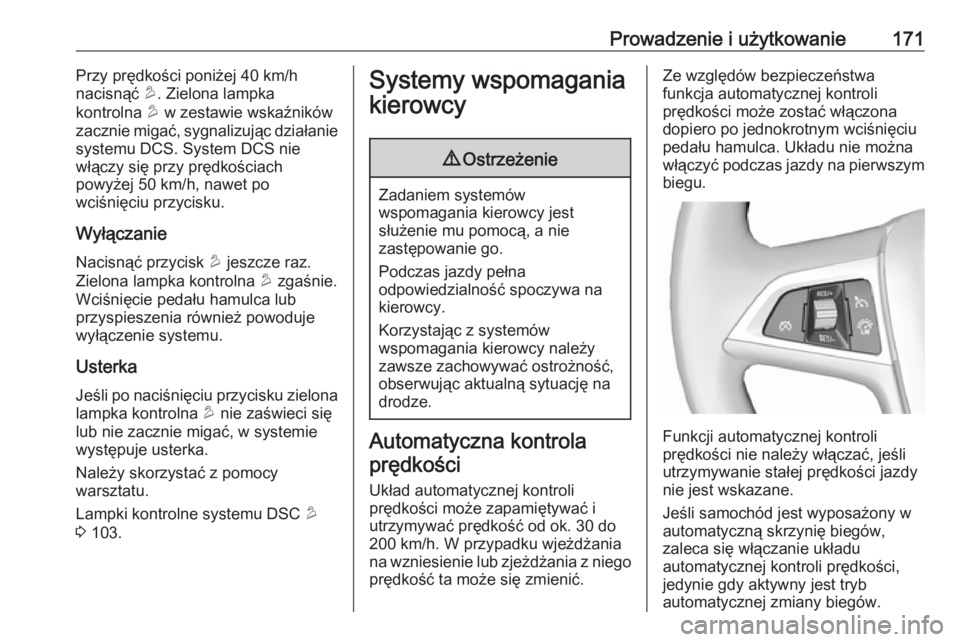

Prowadzenie i użytkowanie171Przy prędkości poniżej 40 km/h
nacisnąć u. Zielona lampka
kontrolna u w zestawie wskaźników
zacznie migać, sygnalizując działanie
systemu DCS. System DCS nie
włączy się przy prędkościach
powyżej 50 km/h, nawet po
wciśnięciu przycisku.
Wyłączanie
Nacisnąć przycisk u jeszcze raz.
Zielona lampka kontrolna u zgaśnie.
Wciśnięcie pedału hamulca lub
przyspieszenia również powoduje wyłączenie systemu.
Usterka Jeśli po naciśnięciu przycisku zielona
lampka kontrolna u nie zaświeci się
lub nie zacznie migać, w systemie
występuje usterka.
Należy skorzystać z pomocy
warsztatu.
Lampki kontrolne systemu DSC u
3 103.Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości
Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok. 30 do
200 km/h. W przypadku wjeżdżania
na wzniesienie lub zjeżdżania z niego prędkość ta może się zmienić.
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona
dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.

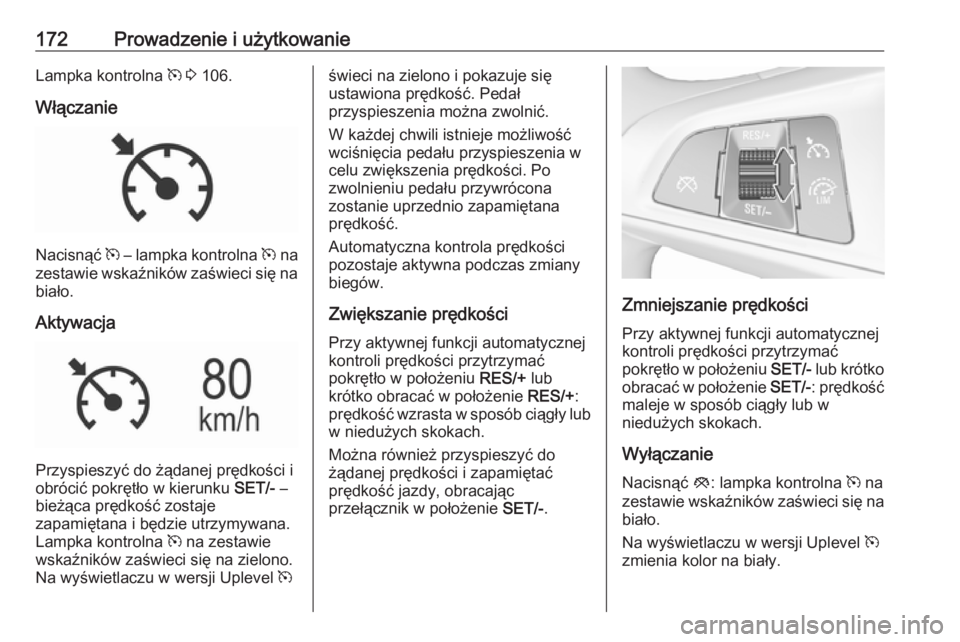

172Prowadzenie i użytkowanieLampka kontrolna m 3 106.
Włączanie
Nacisnąć m – lampka kontrolna m na
zestawie wskaźników zaświeci się na
biało.
Aktywacja
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m na zestawie
wskaźników zaświeci się na zielono.
Na wyświetlaczu w wersji Uplevel m
świeci na zielono i pokazuje się
ustawiona prędkość. Pedał
przyspieszenia można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany
biegów.
Zwiększanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie SET/-.
Zmniejszanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Nacisnąć y: lampka kontrolna m na
zestawie wskaźników zaświeci się na biało.
Na wyświetlaczu w wersji Uplevel m
zmienia kolor na biały.

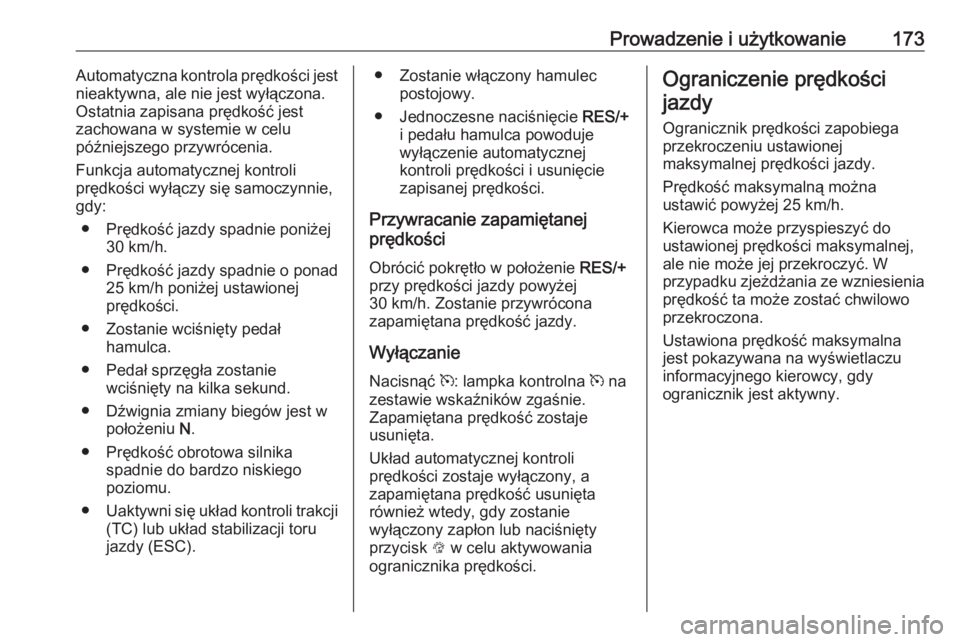

Prowadzenie i użytkowanie173Automatyczna kontrola prędkości jest
nieaktywna, ale nie jest wyłączona.
Ostatnia zapisana prędkość jest
zachowana w systemie w celu
późniejszego przywrócenia.
Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
● Prędkość jazdy spadnie poniżej 30 km/h.
● Prędkość jazdy spadnie o ponad 25 km/h poniżej ustawionej
prędkości.
● Zostanie wciśnięty pedał hamulca.
● Pedał sprzęgła zostanie wciśnięty na kilka sekund.
● Dźwignia zmiany biegów jest w położeniu N.
● Prędkość obrotowa silnika spadnie do bardzo niskiego
poziomu.
● Uaktywni się układ kontroli trakcji
(TC) lub układ stabilizacji toru
jazdy (ESC).● Zostanie włączony hamulec postojowy.
● Jednoczesne naciśnięcie RES/+
i pedału hamulca powoduje
wyłączenie automatycznej
kontroli prędkości i usunięcie
zapisanej prędkości.
Przywracanie zapamiętanej
prędkości
Obrócić pokrętło w położenie RES/+
przy prędkości jazdy powyżej
30 km/h. Zostanie przywrócona
zapamiętana prędkość jazdy.
Wyłączanie
Nacisnąć m: lampka kontrolna m na
zestawie wskaźników zgaśnie.
Zapamiętana prędkość zostaje
usunięta.
Układ automatycznej kontroli
prędkości zostaje wyłączony, a
zapamiętana prędkość usunięta
również wtedy, gdy zostanie
wyłączony zapłon lub naciśnięty
przycisk L w celu aktywowania
ogranicznika prędkości.Ograniczenie prędkości
jazdy
Ogranicznik prędkości zapobiega przekroczeniu ustawionej
maksymalnej prędkości jazdy.
Prędkość maksymalną można
ustawić powyżej 25 km/h.
Kierowca może przyspieszyć do
ustawionej prędkości maksymalnej,
ale nie może jej przekroczyć. W
przypadku zjeżdżania ze wzniesienia
prędkość ta może zostać chwilowo
przekroczona.
Ustawiona prędkość maksymalna
jest pokazywana na wyświetlaczu
informacyjnego kierowcy, gdy
ogranicznik jest aktywny.

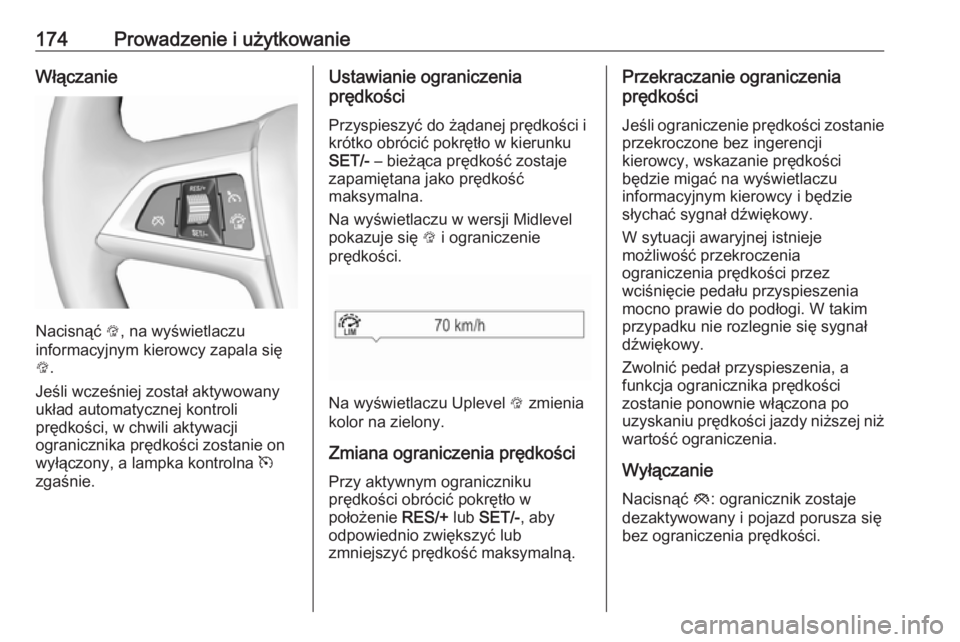

174Prowadzenie i użytkowanieWłączanie
Nacisnąć L, na wyświetlaczu
informacyjnym kierowcy zapala się
L .
Jeśli wcześniej został aktywowany
układ automatycznej kontroli
prędkości, w chwili aktywacji
ogranicznika prędkości zostanie on
wyłączony, a lampka kontrolna m
zgaśnie.
Ustawianie ograniczenia
prędkości
Przyspieszyć do żądanej prędkości i
krótko obrócić pokrętło w kierunku
SET/- – bieżąca prędkość zostaje
zapamiętana jako prędkość
maksymalna.
Na wyświetlaczu w wersji Midlevel
pokazuje się L i ograniczenie
prędkości.
Na wyświetlaczu Uplevel L zmienia
kolor na zielony.
Zmiana ograniczenia prędkości
Przy aktywnym ograniczniku
prędkości obrócić pokrętło w
położenie RES/+ lub SET/- , aby
odpowiednio zwiększyć lub
zmniejszyć prędkość maksymalną.
Przekraczanie ograniczenia
prędkości
Jeśli ograniczenie prędkości zostanieprzekroczone bez ingerencji
kierowcy, wskazanie prędkości
będzie migać na wyświetlaczu
informacyjnym kierowcy i będzie
słychać sygnał dźwiękowy.
W sytuacji awaryjnej istnieje
możliwość przekroczenia
ograniczenia prędkości przez
wciśnięcie pedału przyspieszenia
mocno prawie do podłogi. W takim
przypadku nie rozlegnie się sygnał
dźwiękowy.
Zwolnić pedał przyspieszenia, a
funkcja ogranicznika prędkości
zostanie ponownie włączona po
uzyskaniu prędkości jazdy niższej niż
wartość ograniczenia.
Wyłączanie
Nacisnąć y: ogranicznik zostaje
dezaktywowany i pojazd porusza się
bez ograniczenia prędkości.

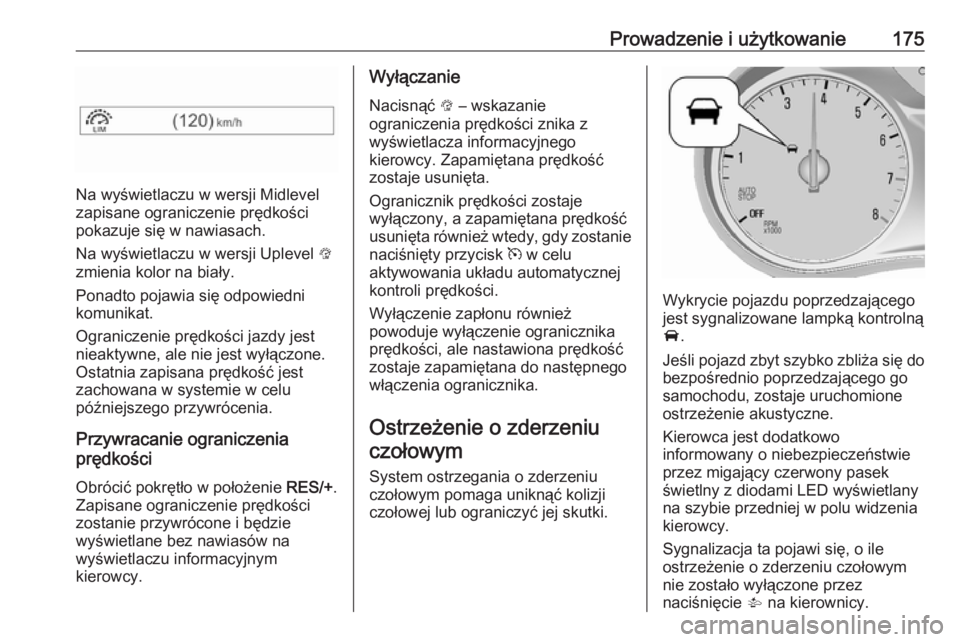

Prowadzenie i użytkowanie175
Na wyświetlaczu w wersji Midlevel
zapisane ograniczenie prędkości
pokazuje się w nawiasach.
Na wyświetlaczu w wersji Uplevel L
zmienia kolor na biały.
Ponadto pojawia się odpowiedni
komunikat.
Ograniczenie prędkości jazdy jest
nieaktywne, ale nie jest wyłączone.
Ostatnia zapisana prędkość jest
zachowana w systemie w celu
późniejszego przywrócenia.
Przywracanie ograniczenia
prędkości
Obrócić pokrętło w położenie RES/+.
Zapisane ograniczenie prędkości
zostanie przywrócone i będzie
wyświetlane bez nawiasów na
wyświetlaczu informacyjnym
kierowcy.
Wyłączanie
Nacisnąć L – wskazanie
ograniczenia prędkości znika z
wyświetlacza informacyjnego
kierowcy. Zapamiętana prędkość
zostaje usunięta.
Ogranicznik prędkości zostaje
wyłączony, a zapamiętana prędkość
usunięta również wtedy, gdy zostanie
naciśnięty przycisk m w celu
aktywowania układu automatycznej kontroli prędkości.
Wyłączenie zapłonu również
powoduje wyłączenie ogranicznika
prędkości, ale nastawiona prędkość
zostaje zapamiętana do następnego
włączenia ogranicznika.
Ostrzeżenie o zderzeniu czołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
Wykrycie pojazdu poprzedzającego
jest sygnalizowane lampką kontrolną
A .
Jeśli pojazd zbyt szybko zbliża się do
bezpośrednio poprzedzającego go
samochodu, zostaje uruchomione ostrzeżenie akustyczne.
Kierowca jest dodatkowo
informowany o niebezpieczeństwie
przez migający czerwony pasek
świetlny z diodami LED wyświetlany
na szybie przedniej w polu widzenia
kierowcy.
Sygnalizacja ta pojawi się, o ile
ostrzeżenie o zderzeniu czołowym
nie zostało wyłączone przez
naciśnięcie V na kierownicy.

176Prowadzenie i użytkowanieWłączanieSystem wykorzystuje układ przedniej
kamery zamontowanej na szybie
przedniej, wykrywający pojazd
znajdujący się bezpośrednio z przodu
na tym samym torze jazdy, w
odległości do 60 m.
System ostrzegania o zderzeniu
czołowym uruchamia się
automatycznie po przekroczeniu
prędkości 40 km/h, pod warunkiem że nie został dezaktywowany przez
naciśnięcie V, patrz poniżej.
Ostrzeganie kierowcy
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, w zestawie wskaźników
zaświeci się na zielono lampka
kontrolna A ostrzegająca o
pojeździe z przodu.
Lampka kontrolna A zmienia kolor
na żółty, gdy odległość od pojazdu poprzedzającego nadmiernie się
zmniejszyła lub w przypadku zbyt
szybkiego zbliżania się do innego
pojazdu.Przestroga
Kolor tej lampki kontrolnej nie ma
związku z wymaganą przez
obowiązujące przepisy ruchu
drogowego odległością od
poprzedzającego pojazdu.
Kierowca ponosi pełną
odpowiedzialność za stałe
utrzymywanie bezpiecznej
odległości od poprzedzającego pojazdu zgodnie z
obowiązującymi przepisami ruchu
drogowego, warunkami
pogodowymi i drogowymi itp.
Gdy czas do potencjalnej kolizji z
pojazdem z przodu spadnie do zbyt
niskiej wartości i kolizja jest bliska,
kierowca jest informowany o
niebezpieczeństwie przez migający
czerwony pasek świetlny z diodami
LED wyświetlany na szybie przedniej w polu widzenia kierowcy.
Jednocześnie włącza się
ostrzegawczy sygnał dźwiękowy. Wcisnąć pedał hamulca i obrócić
kierownicą, jeśli jest to wymagane w
danej sytuacji.
Wybór czułości systemu Czułość ostrzeżenia można ustawić
na bliskie, średnie lub dalekie.

Prowadzenie i użytkowanie177
Nacisnąć V – aktualne ustawienie
pojawi się na wyświetlaczu
informacyjnym kierowcy. Ponownie
nacisnąć V, aby zmienić czułość
systemu.
Wyłączanie
System można wyłączyć. Naciskać
V – wielokrotnie, aż na wyświetlaczu
informacyjnym kierowcy wyświetlony
zostanie Przedni układ ostrzegania
wyłączony .
Informacje ogólne9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt
dużą prędkością system może nie ostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Ograniczenia systemu
Ostrzeżenie o zderzeniu czołowym
jest przeznaczone wyłącznie do
ostrzegania przed pojazdami, ale
może również reagować na inne
obiekty.
W poniższych sytuacjach system
ostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:

178Prowadzenie i użytkowanie● na drogach krętych
● gdy widoczność jest ograniczona
przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu
● gdy czujnik jest przesłonięty przez śnieg, lód, breję, błoto lub
brud lub gdy szyba przednia jest
uszkodzona lub znajdują się na
niej obce przedmioty, np. naklejki
Wskaźnik odległości od pojazdu poprzedzającego
Wskaźnik odległości od pojazdu
poprzedzającego pokazuje dystans
od pojazdu jadącego z przodu.
Wskaźnik wykorzystuje kamerę
przednią w szybie przedniej do
wykrywania odległości od pojazdu
bezpośrednio poprzedzającego. Jest
aktywny przy prędkości powyżej
40 km/h.
Po wykryciu pojazdu
poprzedzającego, odległość
podawana w sekundach pojawia się
na wyświetlaczu informacyjnym
kierowcy 3 107. Nacisnąć MENU na
dźwigni kierunkowskazów, abywybrać Menu informacji o
pojeździe ? , i obrócić pokrętło
regulacyjne, aby wybrać stronę
wskaźnika odległości od pojazdu
poprzedzającego.
Minimalna wyświetlana odległość
wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski -.- s.
Układ ułatwiający
parkowanie
Układ ułatwiający parkowanie (tzw.
pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi poprzez
generowanie sygnałów
akustycznych. Świadomość
dysponowania takim udogodnieniem
nie zwalnia jednak kierowcy od
obowiązku zachowania ostrożności
przy parkowaniu.
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
