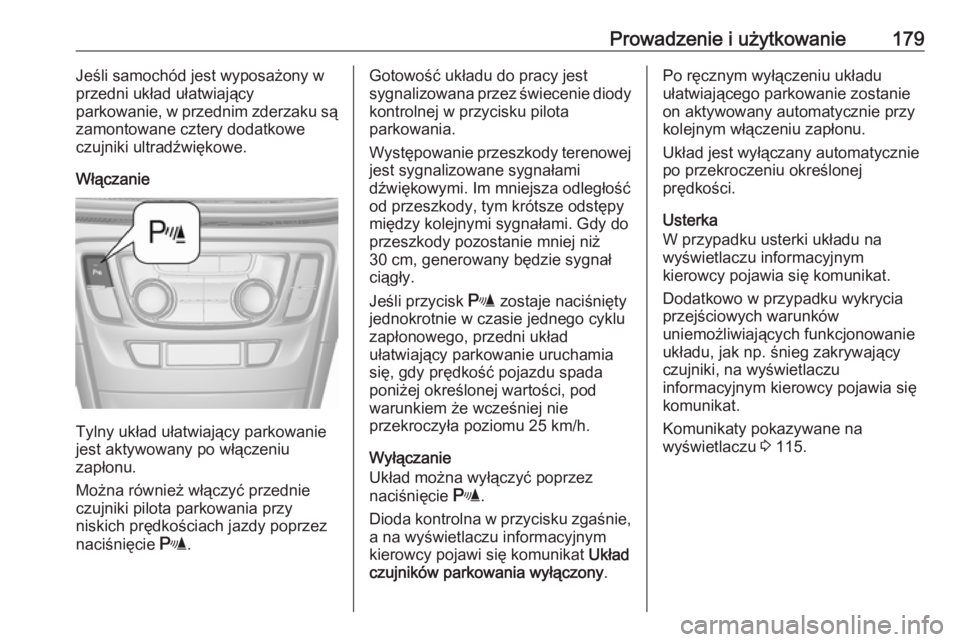

Prowadzenie i użytkowanie179Jeśli samochód jest wyposażony w
przedni układ ułatwiający
parkowanie, w przednim zderzaku są
zamontowane cztery dodatkowe
czujniki ultradźwiękowe.
Włączanie
Tylny układ ułatwiający parkowanie
jest aktywowany po włączeniu
zapłonu.
Można również włączyć przednie czujniki pilota parkowania przy
niskich prędkościach jazdy poprzez
naciśnięcie r.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania.
Występowanie przeszkody terenowej
jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż 30 cm, generowany będzie sygnał
ciągły.
Jeśli przycisk r zostaje naciśnięty
jednokrotnie w czasie jednego cyklu zapłonowego, przedni układ
ułatwiający parkowanie uruchamia
się, gdy prędkość pojazdu spada
poniżej określonej wartości, pod
warunkiem że wcześniej nie
przekroczyła poziomu 25 km/h.
Wyłączanie
Układ można wyłączyć poprzez
naciśnięcie r.
Dioda kontrolna w przycisku zgaśnie, a na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat Układ
czujników parkowania wyłączony .Po ręcznym wyłączeniu układu
ułatwiającego parkowanie zostanie on aktywowany automatycznie przy
kolejnym włączeniu zapłonu.
Układ jest wyłączany automatycznie
po przekroczeniu określonej
prędkości.
Usterka
W przypadku usterki układu na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Dodatkowo w przypadku wykrycia
przejściowych warunków
uniemożliwiających funkcjonowanie
układu, jak np. śnieg zakrywający
czujniki, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 115.

180Prowadzenie i użytkowanieWażne uwagi dotyczące
korzystania z systemów
ułatwiających parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Jeśli tego typu przeszkody
opuszczą obszar wykrywania
czujników podczas
przemieszczania pojazdu,
zostanie uaktywniony ciągły
sygnał ostrzegawczy.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Uwaga
Układ ułatwiający parkowanie
zostaje wyłączony w przypadku
rozłożenia tylnego systemu
transportowego.
Kamera wsteczna Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
wyświetlaczu informacyjnym.

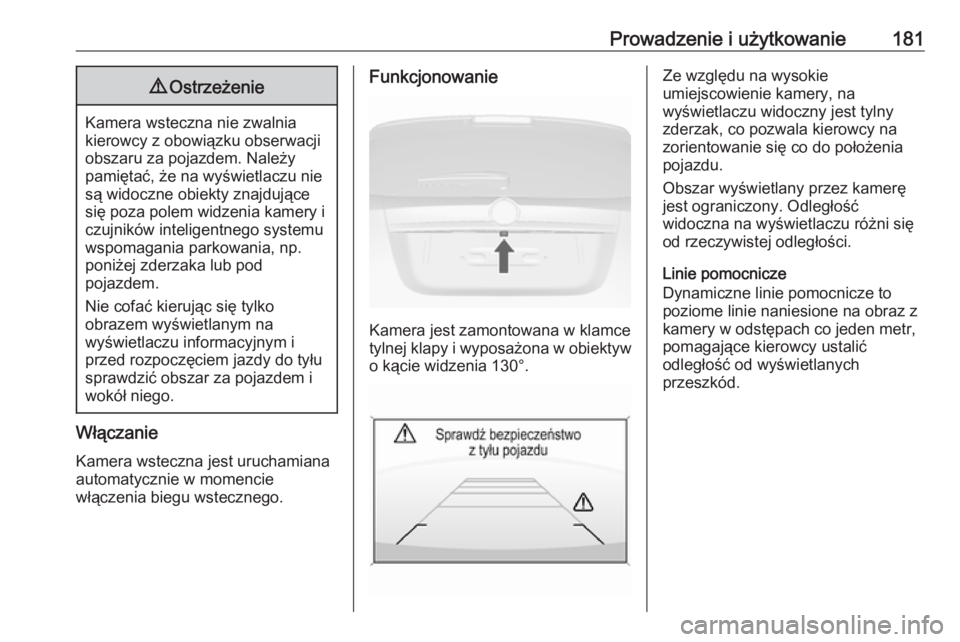

Prowadzenie i użytkowanie1819Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar wyświetlany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co jeden metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.

182Prowadzenie i użytkowanie
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
10 sekund.
Kamerę wsteczną można wyłączyć
ręcznie w menu personalizacji
ustawień na wyświetlaczu
informacyjnym. Wybrać odpowiednie
ustawienie w Ustawienia.
Personalizacja ustawień 3 116.
Wyłączanie linii pomocniczych i
symboli ostrzegawczych7-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.
8-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu Ustawienia na
wyświetlaczu informacyjnym.
Wyświetlacz informacyjny 3 112.
Personalizacja ustawień 3 116.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.

Prowadzenie i użytkowanie183● Obiektyw kamery pokrywa lód,śnieg, błoto lub inna substancja.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
System rozpoznawania znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki drogowe
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady● drogi A
● drogi osiedloweZnaki dodatkowe ● dodatkowe wskazówki do znaków drogowych
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o mokrej nawierzchni
● ostrzeżenie o lodzie na drodze
● strzałki kierunkowe
Znaki ograniczenia prędkości
pokazują się na wyświetlaczu
informacyjnym kierowcy do czasu
wykrycia następnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.

184Prowadzenie i użytkowanieMożliwe jest połączenie wielu
rodzajów znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać rozpoznany
przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości z informacją dodatkową
wyświetlany jest w tym miejscu
symbol +.
Wybrać ? w MENU i wybrać stronę
systemu rozpoznawania znaków
drogowych za pomocą pokrętła na
dźwigni kierunkowskazów 3 107.
Jeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.
Funkcja alarmu Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych.

Prowadzenie i użytkowanie185Gdy po włączeniu funkcji strona
systemu rozpoznawania znaków
drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych alarmów na wyświetlaczu
informacyjnym kierowcy.
Gdy wyświetlana jest strona systemu
rozpoznawania znaków drogowych,
nacisnąć SET/CLR na dźwigni
kierunkowskazów.
Wybrać Alarmy WŁ. lub Alarmy
WYŁ. przez obrócenie pokrętła
regulacyjnego i nacisnąć SET/CLR.
Alarmy chwilowe są widoczne na wyświetlaczu informacyjnym
kierowcy przez około osiem sekund.
Zerowanie systemu
Zawartość pamięci znaków
drogowych można skasować w menu ustawień na stronie systemu
rozpoznawania znaków drogowych,
wybierając Zresetować i
potwierdzając przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów.
W celu skasowania zawartości strony
można również nacisnąć SET/CLR i
przytrzymać przez trzy sekundy.
Po udanym wyzerowaniu rozlega się
sygnał dźwiękowy i do momentu
wykrycia następnego znaku
drogowego wyświetlany jest poniższy „Znak domyślny”.

186Prowadzenie i użytkowanie
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Kasowanie znaków drogowych Istnieją różne scenariusze
powodujące skasowanie aktualnie
wyświetlanych znaków drogowych.
Po skasowaniu na wyświetlaczu
informacyjnym kierowcy wyświetla
się „Znak domyślny”.
Przyczyny kasowania znaków: ● Przejechano wstępnie zdefiniowaną odległość lub
upłynął określony czas (w
zależności od rodzaju znaku)
● Pojazd przejeżdża przez zakręt
● Prędkość zmniejsza się do wartości poniżej 52 km/h
(wykrycie wjazdu do miasta)
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, jeśli:
● Obszar szyby przedniej, gdzie umiejscowiona jest kamera
przednia, jest zanieczyszczony
lub znajdują się na nim obce
przedmioty, np. naklejki.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.
● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen).Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.

Prowadzenie i użytkowanie187System ostrzegania oopuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● brak włączonego kierunkowskazu
● brak ruchu pedału hamulca
● brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania
● brak aktywnego kierowania
Jeśli kierowca jest aktywny, nie
zostanie włączone ostrzeżenie.Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
przycisku informuje, że system jest
włączony.
Gdy lampka kontrolna ) w zespole
wskaźników pali się na zielono,
system jest gotowy do pracy.
System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.

188Prowadzenie i użytkowanieWyłączanie
System dezaktywuje się przez
naciśnięcie ); dioda LED w przycisku
gaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
● przednia szyba nie jest czysta,● występują złe warunki atmosferyczne jak silny deszcz,
śnieg, bezpośrednie światło
słoneczne lub cień.
System nie działa, gdy nie zostaną
wykryte żadne oznaczenia pasów
ruchu.Paliwo
Paliwo do silnikówbenzynowych
Należy tankować wyłącznie benzynę bezołowiową zgodną z europejską normą EN 228 lub jej
odpowiednikiem.
Silnik może być zasilany paliwem zawierającym do 10% etanolu (np.
paliwem E10).
Używać paliwa o zalecanej liczbie
oktanowej. Niższa liczba oktanowa
może skutkować ograniczeniem
mocy silnika i momentu obrotowego oraz nieznacznym wzrostem zużycia
paliwa.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub jej
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika.
Przestroga
Zatankowanie paliwa o liczbie
oktanowej niższej od najniższej
dopuszczalnej wartości może
doprowadzić do
niekontrolowanego spalania
paliwa i uszkodzenia silnika.
Specjalne wymagania silnika
dotyczące liczby oktanowej podano w
przeglądzie danych technicznych
silnika 3 254. Wymagania dla
danego kraju wyszczególnione na
naklejce umieszczonej na klapce
wlewu paliwa mogą mieć
pierwszeństwo.
